如何用数字型万用表测量电阻电压电流

作为 电子 入门者，正确使用 万用表 是最基本的技能，随着技术的发展，越来越多的电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量直流电流。 一、直流电流的测量方法 1、将黑表笔插入COM插孔，当测量最大值为200mA的电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。 2、将功能开关置于直流电流挡A-合适量程。 3、将测试表笔串联接入到待测负载上，保持稳定，即可读数。若显示为“1.”，那么就要加大量程,如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。 二、操作提示 1、挡位选定直流电流挡，当不知电流范围时，应从最大量程选起。 2、注意电流方向，即红表笔接 电源正极（或高电位），黑表笔接电源负极（或低电位）。 3、表要串联在所测电流的电路中。 4、测交流电流与测直流电流方法差不多，只是无极性限制。 三、直流电流的测量步骤 第一步：将万用表挡位旋转至直流电流挡200mA量程。 第二步：在实物电路上合上S1。 第三步：将红表笔接1，黑表笔接2，观察读数，测得支路中1、2点之间的电流为20mA。 四、注意事项 1、如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降。 2、若显示为“1.”，表示量程太小，功能开关应置于更高量程。 3、表示最大输入电流为200mA，过量的电流将烧坏保险丝，应再更换，20A量程无保险丝保护，测量时不能超过15秒。 4、交流电流的测量，测量方法与直流相同，不过挡位应该打到交流挡位A~，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电源会报废，请慎重操作！Powered by TCPDF ()

1、直流电压的测量，如电池、随身听电源等。首先将黑表笔插进“com”孔，红表笔插进

“V Ω ”。把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表

示直流电压档，“V～”表示交流电压档，“A”是电流档）

，接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就

要加大量程后再测量。如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此

时红表笔接的是负极。

2、交流电压的测量。表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”

处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。无论测交流还是直流电压，

都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量

1、直流电流的测量。先将黑表笔插入“COM”孔。若测量大于200mA的电流，则要将红表

笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔

插入 “200mA”插孔，将旋钮打到直流200mA以内的合适量程。调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。若显示为“1.”，那么就要加大量程；如果在

数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红

笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上

云霄”－－报废！

三、电阻的测量

将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻

两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量

精确度的－－人体是电阻很大但是有限大的导体。读数时，要保持表笔和电阻有良好的接触；

注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为 “KΩ ”，“2M”

以上的单位是“MΩ”。

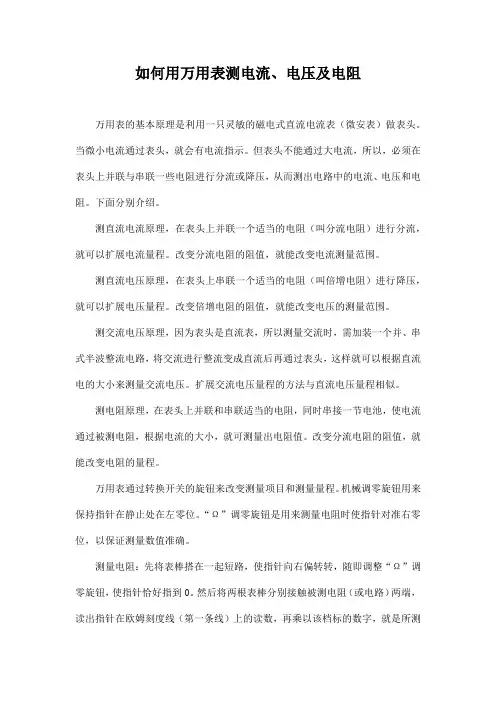

如何用万用表测电流、电压及电阻

万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。下面分别介绍。

测直流电流原理，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。

测直流电压原理，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测量范围。

测交流电压原理，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。

测电阻原理，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。

万用表通过转换开关的旋钮来改变测量项目和测量量程。机械调零旋钮用来保持指针在静止处在左零位。“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。

测量电阻：先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。使指针在刻度线的中部或右部，这样读数比较清楚准确。每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

测量直流电压：首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。然后根据该挡量程数字与标直流符号“DC-”刻度线上的指针所指数字，读出被测电压的大小。如用V250伏档测量，可以直接读0-250的指示数值。

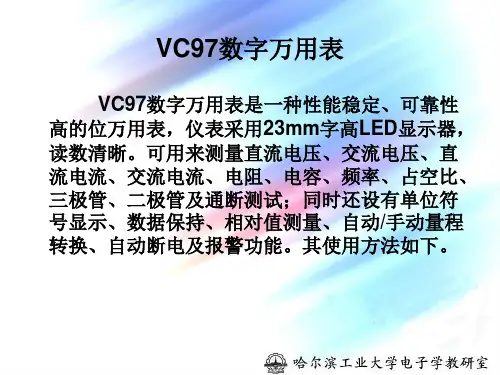

VC97数字万用表

VC97数字万用表是一种性能稳定、可靠性

高的位万用表，仪表采用23mm字高LED显示器，

读数清晰。可用来测量直流电压、交流电压、直流电流、交流电流、电阻、电容、频率、占空比、三极管、二极管及通断测试；同时还设有单位符号显示、数据保持、相对值测量、自动/手动量程转换、自动断电及报警功能。其使用方法如下。

一．万用表的面板

如图2.5.1所示，分以下九项功能加以说明。

1. 液晶显示器

显示仪表测量的数值及单位

2. 功能键

HOLD键：按此功能键，仪表当前所测数值保持在液晶显示器上，显示器出现“HOLD”符号，再按一次，退出保持状态。

REL键：按下此功能键，读数清零，进入相对值测量，显示器出现“REL”符号，再按一次，退出相对值测量。

Hz/DUTY键：测量交直流电压（电流）时，按此功能键，可切换频率/占空比/电压（电流），测量频率时切换频率/占空比（1%~99%）。~/ 键：选择AC和DC工作方式。

RANGE键：选择自动量程或手动量程工作方式。仪表起始为自动量程状态，显示“AUTO”符号，按此功能键转为手动量程，按一次增加一挡，由低到高依次循环。持续按下此键长于2s，回到自动量程状态。

3. 旋钮开关

用于改变测量功能及量程

4. hFE测试插座

用于测量晶体三极管放大倍数的数值大小。

5. 电容插座

6. 电压、电阻频率插座

7. 公共地

8. 小于400mA电流测试插座

9. 10A电流测试插座

二．直流电压测量

(1) 将黑表笔插入“COM”插孔，红表笔插入“VHz”插孔。

(2) 将功能开关转至“V”挡。

(3) 仪表起始为自动量程状态，显示“AUTO”符号，按“RANGE”键转为手动量程方式，可选400mV、4V、40V、400V、1000V量程。

(4) 将测试表笔接触测试点，红表笔所接的该点电压与极性将同时显示在屏幕上。

注意：手动量程方式如LCD显示：“OL”，表明已超过量程范围，须将量程开关转至高一挡。
