数字万用表测量电流的方法和技巧

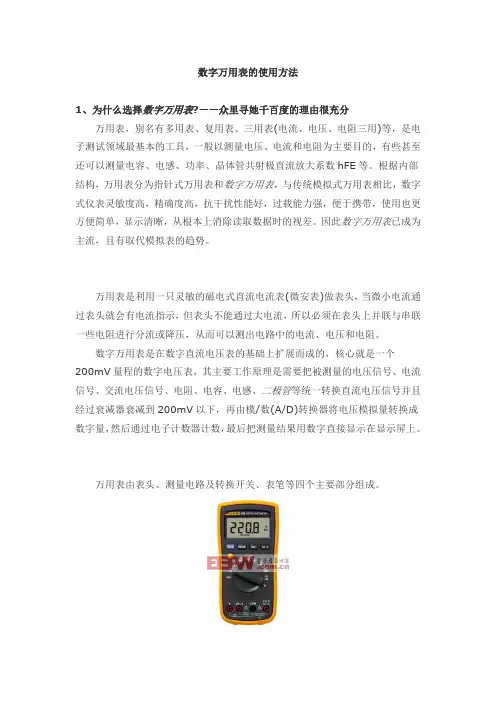

数字万用表的使用方法

1、为什么选择数字万用表?——众里寻她千百度的理由很充分

万用表，别名有多用表、复用表、三用表(电流、电压、电阻三用)等，是电子测试领域最基本的工具，一般以测量电压、电流和电阻为主要目的，有些甚至还可以测量电容、电感、功率、晶体管共射极直流放大系数hFE等。根据内部结构，万用表分为指针式万用表和数字万用表，与传统模拟式万用表相比，数字式仪表灵敏度高，精确度高，抗干扰性能好，过载能力强，便于携带，使用也更方便简单，显示清晰，从根本上消除读取数据时的视差。因此数字万用表已成为主流，且有取代模拟表的趋势。

万用表是利用一只灵敏的磁电式直流电流表(微安表)做表头，当微小电流通过表头就会有电流指示，但表头不能通过大电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而可以测出电路中的电流、电压和电阻。

数字万用表是在数字直流电压表的基础上扩展而成的，核心就是一个200mV量程的数字电压表，其主要工作原理是需要把被测量的电压信号、电流信号、交流电压信号、电阻、电容、电感、二极管等统一转换直流电压信号并且经过衰减器衰减到200mV以下，再由模/数(A/D)转换器将电压模拟量转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。

万用表由表头、测量电路及转换开关、表笔等四个主要部分组成。

3.1 数字万用表的表头

数字万用表的表头(以FLUKE 17B为例)一般由一只A/D(模拟/数字)转换芯片+外围元件+液晶显示器组成，精度受表头的影响，万用表由于A/D芯片转换出来的数字，一般也称为3 1/2位数字万用表、4 1/2位数字万用表等等。最常用的芯片是ICL7106(3位半LCD手动量程经典芯片，后续版本为7106A,7106B,7206,7240等等),ICL7129(4位半LCD手动量程经典芯片),ICL7107(3位半LED手动量程经典芯片)。

数字万能表的使用方法

Revised as of 23 November 2020

数字万能表的使用方法

一、电压的测量

二、 1、的测量，如电池、随身听电源等。首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示档，“V～”表示档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

三、如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、的测量。表笔插孔与的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。无正负之分，测量方法跟前面相同。

3、无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

4、二、电流的测量

5、 1、直流电流的测量。先将黑表笔插入“COM”孔。若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入 “200mA”插孔，将旋钮打到直流200mA以内的合适量程。调整好后，就可以测量了。将万用表串进电路中，保持稳定，即可读数。若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

6、2、的测量。测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！

7、三、

8、 将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手，但不要把手同时两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“”到“200K“档时单位为 “KΩ”，“2M”以上的单位是“MΩ”。

万用表使用说明书

万用表使用说明书篇一：数字万用表的使用方法

数字万用表的使用与操作

摘要：数字万用表是一种多用途的电子测量仪器，在电子线路等实际操作中有着重要的用途。它不仅可以测量电阻还可以测量电流、电压、电容、二极管、三极管等电子元件和电路。本文亲自按照步骤动手操作实践并拍下照片与之一一对应，并且，把大家容易出错或不懂得地方尽量详细的解释了。相信大家看了这篇文章后能很好的使用万用表。

关键词：数字万用表；测量；电子元件；

1 引言

数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2 元件测量

2.1 电阻的测量

（1）测量步骤

首先红表笔插入VΩ孔 黑表笔插入COM

孔 量程旋钮打到“Ω”量程档适当位置

分别用红黑表笔接到电阻两端金属部分

读出显示屏上显示的数据

（2）注意

量程的选择和转换。量程选小了显示屏上会

显示 “1.” 此时应换用较之大的量程；反

之，量程选大了的话，显示屏上会显示一个

接近于 “0” 的数，此时应换用较之小的量

程。

如何读数？显示屏上显示的数字再加上边档

位选择的单位就是它的读数。要提醒的是在

“200”档时单位是“?”，在“2k~200k” 图1 测电阻

档时单位是“k?”，在“2M~2000M”档时单

“M”。

如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量

程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.

当没有连接好时，例如开路情况，仪表显示为“1”

当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电. 被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

万用表测量电流的方法和步骤

以万用表测量电流的方法和步骤为标题，写一篇文章。

万用表是一种常用的电子测量仪器，它可以测量电压、电流、电阻等电学量。在实际测量中，我们经常需要用万用表来测量电流。下面将介绍一下如何使用万用表来测量电流的方法和步骤。

我们需要准备好测量电流所需的器材。除了万用表外，还需要一根电流测量的导线和一个待测电路。要确保这些器材都是正常工作的，以免影响测量结果。

接下来，将待测电路断开一段，然后将万用表的选择旋钮拨到电流测量档位上。一般来说，万用表的电流测量档位有不同的量程可供选择，我们需要根据待测电流的大小来选择合适的档位。如果待测电流较大，选择较大的档位，如果待测电流较小，选择较小的档位。

然后，将万用表的红表笔和黑表笔分别与待测电路中的两个断开端相连接。需要注意的是，红表笔连接待测电流的正极，黑表笔连接待测电流的负极。这样可以确保电流的流动方向与万用表的电流测量方向一致，以获得准确的测量结果。

当准备工作完成后，可以开始测量电流了。打开待测电路，让电流通过断开的部分。此时，万用表上的指针或数字显示器会显示出待测电流的数值。需要注意的是，在测量过程中，万用表的指针或数字显示器应保持稳定，这样才能得到准确的测量结果。

测量完成后，可以关闭待测电路，断开万用表与待测电路的连接。此时，可以读取并记录下测量到的电流数值。需要注意的是，由于测量电流时万用表会对电路产生一定的影响，因此在测量完成后应恢复待测电路的原状，以确保测量结果的准确性。

总结一下，使用万用表测量电流的方法和步骤如下：准备好测量电流所需的器材，选择合适的电流测量档位，将万用表与待测电路连接，打开待测电路使电流通过，读取并记录测量到的电流数值，关闭待测电路并断开连接，恢复待测电路的原状。

值得注意的是，在测量电流时，要注意安全操作，避免触碰到带电部分，以免发生电击事故。同时，要保持仪器的干燥和清洁，以确保测量的准确性和仪器的正常使用寿命。
