万用表测量电阻的方法

1 指针式万用表测量电阻的方法

用指针式万用表测电阻的过程是：

1、先选择档位（有×1，×10，×100，×1K等），然后将两表笔直接接触，调整调零电阻（可旋转那个电位器）使指针指在0欧刻度处。（这一步叫“电阻调零）

2、再将两表笔分别与待测电阻两端相连（留意这个电阻不要连接到其他电路中），则该电阻的阻值是 示数*倍数。例：使用 ×100档，指针指在20刻度处，则结果是 20*100＝2000欧。注：指针在刻度盘中间四周时，所测的结果较精确 。（若指针太靠近刻度盘两端，则要换档重新调零后测量）

(1)电阻若在线测量，应首先切断被测电路的电源和迂回支路．使该电阻所在支路呈开路状态。

(2)先把转换开关旋到电阻“Ω”挡范围内，再依据大致估值选择适当的电阻倍率挡。

(3)测量前应先进行Ω挡校零。方法是：将两表笔短接，看指针是否指在Ω零刻度上；若不指零，则转动Ω调零钮校准至指针指零。

(4)将表笔分别和被测电阻两端相连，此时指针将偏转，若指针未停留在刻度尺的1/3～2/3范围内，应变换倍率挡，使指针最终指在该范围内（由于指针在该范围内测量精确 度较高）。需要留意的是，每次变换倍率后，都须重新校准Ω零位，然后才可测量。

(5)按指针停留位置读取读数：被测电阻值=指针指示读数×倍率数。 2

数字式万用表测量电阻

作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电工电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量直流电阻。

一、直流电阻的测量方法

1、将黑表笔插进“COM”插孔和红表笔插进“V/Ω”插孔中。

2、把旋钮打旋到“Ω”中所需的量程。

3、用表笔接在待测电阻两端金属部位。

4、读出显示屏上显示的数字。

二、操作提示

1、测量电阻时，请将挡位选定电阻挡。

2、当测量元器件时，所测元器件不应该与其他电路想连接。

3、注意手也是电阻，测量时不要引入人体电阻，影响测量精度。

三、直流电阻的测量步骤

第一步：打开万用表电源开关，并将万用表挡位旋转至欧姆（Ω）挡合适的量程（200欧姆挡）。

第二步：将红、黑表笔接电阻R1两端，观察读数，并读出电阻值100Ω。

第三步：重新选择电阻挡合适的量程（20K欧姆挡），并将红、黑表笔接电阻R2两端，观察读数，并读出电阻值3.9KΩ。

第四步：重新选择电阻挡合适的量程（200K欧姆挡），并将红、黑表笔接电阻R3两端，观察读数，并读出电阻值47KΩ。

第五步：重新选择电阻挡合适的量程（2M欧姆挡），并将红、黑表笔接电阻R4两端，观察读数，并读出电阻值51KΩ。

四、注意事项

1、量程选择

量程选小了显示屏上会显示“1.”，此时应换用较大的量程;反之，量程选大了的话，显示屏上会显示一个接近于的“0”数，此时应换用较之小的量程。

2、如何读数

显示屏上显示的数字再加上下边挡位选择的单位就是它的读数。要提醒的是在“200”挡时单位是“Ω”，在“2K~200K”挡时单位是“KΩ”,在“2M~2000M”挡时单位是“MΩ”。

3、如果被测电阻值超出所选择量程的最大值，将显示过量程“1.”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的。

4、当没有连接好时，例如开路情况，仪表显示为“1.”。

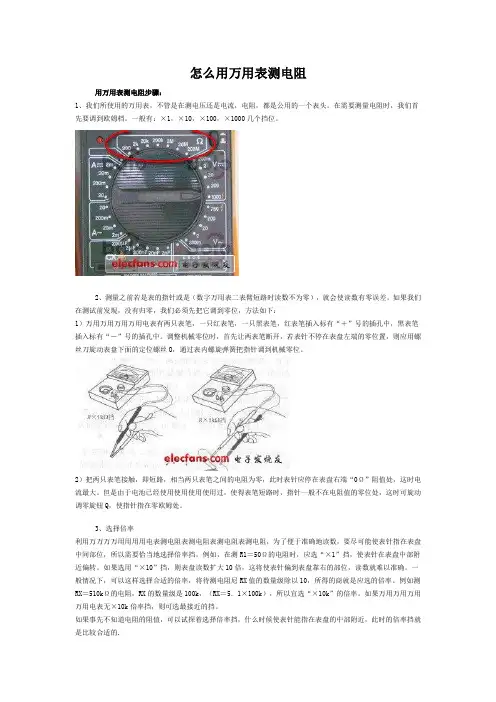

怎么用万用表测电阻

用万用表测电阻步骤：

1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。在需要测量电阻时，我们首先要调到欧姆档。一般有：×1，×10，×100，×1000几个挡位。

2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：

1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。

2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。但是由于电池已经使用使用使用使用过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。

3、选择倍率

利用万万万万用用用用电表测电阻表测电阻表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。如果万用万用万用万用电表无×10k倍率挡，则可选最接近的挡。

如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的. 现在数字万用表根本不再需要选择倍率，在它的面板上就只有一个欧姆档位，所以我们在测试的时候就只要调到欧姆档位就可以了。它就直接显示出电阻的阻值。

用万用表测量接地电阻的方法

用万用表测量接地电阻的方法

在一般情况下，测量接地电阻都要用专用的接地电阻测试仪进行测量，而在很多时候，我们手边都没有这样的测试仪。下面介绍一种用万用表测量接地电阻的方法，其测量结果与专用测试仪比较起来，差别很小。

找两根长度约l m左右的φ12圆钢，用砂纸将其打磨光滑，然后在原有接地极两侧5 m左右的地方打入地下约O．8 m，尽量使两根圆钢与原来的基地极保持一条直线上。如图所示。A表示打入的第一根圆钢，B表示打入的第二根圆钢，0表示原来的接地极。A圆钢的接地电阻记作Ra，B圆钢的接地电阻记作Rb，原来的接地电阻记作

Ro，AO间的土壤电阻记作R，则BO间的土壤电阻也是R，AB间的土壤电阻就可以近似认为等于2R。有以下几个公式成立：

综合上面3个式子，可以看出，有Ro=(Rao+Rbo-Rab)/2关系式成立，而Rao、Rbo、Rab都可以用万用表方便地测量出来。测量电阻时要尽量把圆钢和原来的接地极用细砂纸打磨光亮，这样可以减少表笔与其接触电阻。比如实测数值：Rao=8.6Ω Rbo=9.3Ω Rab=10.9Ω 则有Ro=(Rao+Rbo-Rab)/2=(8.6+9.3-10.9)

/2=3.5Ω。

这样做过以后，再在与第一次测量直线垂直的直线上进行同样的测量，计算出这个方向上的接地电阻。比如实测数值：Rao=8.4Ω Rbo=9.4Ω Rab=11.1Ω，则有：Ro=(Rao+Rbo-Rab)/2=(8.4+9.4-1.1）/2=3.35Ω。取两作次测量的平均值：（3.5+3.35）/2=3.425Ω作为所测接地电阻值。

注意：在测量过程中每个地方应尽量多测几次(比如3次)，取3次的平均值，以用来减少偶然误差。
