温馨提示：支持键翻阅图片2 / 33 / 3爬电距离沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离；爬电距离在绝缘材料表面会形成泄漏电流路径。

若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。

绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。

因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。

根据基准电压、污染等级及绝缘材料组别来选择爬电距离。

基准电压值是从供电电网的额定电压值推导出来的。

[1]电气间隙Clearance在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

电气间隙的大小和老化现象无关。

电气间隙能承受很高的过电压，但当过电压值超过某一临界值后，此电压很快就引起电击穿，因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压（脉冲耐受电压为依据）。

在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。

因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。

可见，爬电距离和电气间隙实际是两个相关参数，都是针对电气绝缘性而来。

特别是在继电器、开关等工控产品的选用中，需要遵守相关标准的同时，还要按实际的使用环境要求（气压、污染等），设定合适的爬电距离及电气间隙，以保障人民生命财产安全和电气性能的稳定。

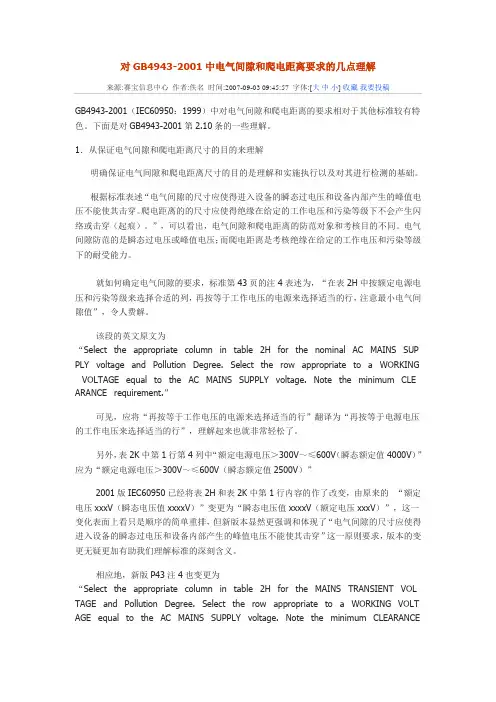

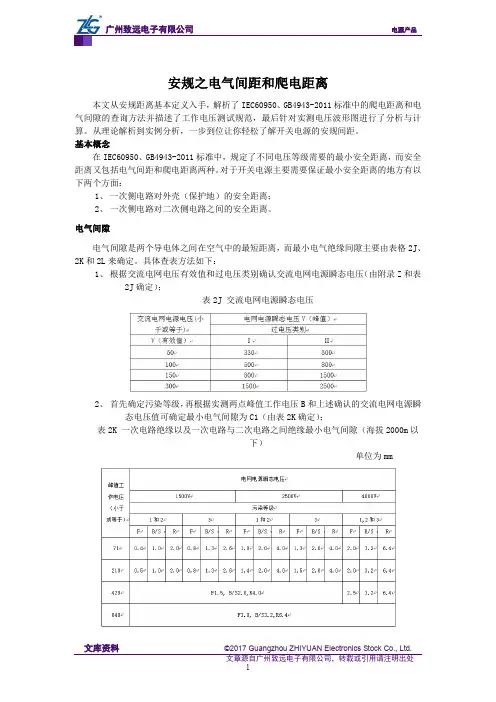

对GB4943-2001中电气间隙和爬电距离要求的几点理解来源:赛宝信息中心作者:佚名时间:2007-09-03 09:45:57 字体:[大中小] 收藏我要投稿GB4943-2001（IEC60950：1999）中对电气间隙和爬电距离的要求相对于其他标准较有特色。

下面是对GB4943-2001第2.10条的一些理解。

1．从保证电气间隙和爬电距离尺寸的目的来理解明确保证电气间隙和爬电距离尺寸的目的是理解和实施执行以及对其进行检测的基础。

根据标准表述“电气间隙的尺寸应使得进入设备的瞬态过电压和设备内部产生的峰值电压不能使其击穿。

爬电距离的的尺寸应使得绝缘在给定的工作电压和污染等级下不会产生闪络或击穿（起痕）。

”，可以看出，电气间隙和爬电距离的防范对象和考核目的不同。

电气间隙防范的是瞬态过电压或峰值电压；而爬电距离是考核绝缘在给定的工作电压和污染等级下的耐受能力。

就如何确定电气间隙的要求，标准第43页的注4表述为，“在表2H中按额定电源电压和污染等级来选择合适的列，再按等于工作电压的电源来选择适当的行，注意最小电气间隙值”，令人费解。

该段的英文原文为“Select the appropriate column in table 2H for the nominal AC MAINS SUP PLY voltage and Pollution Degree. Select the row appropriate to a WORKING VOLTAGE equal to the AC MAINS SUPPLY voltage. Note the minimum CLE ARANCE requirement.”可见，应将“再按等于工作电压的电源来选择适当的行”翻译为“再按等于电源电压的工作电压来选择适当的行”，理解起来也就非常轻松了。

另外，表2K中第1行第4列中“额定电源电压＞300V～≤600V（瞬态额定值4000V）”应为“额定电源电压＞300V～≤600V（瞬态额定值2500V）”2001版IEC60950已经将表2H和表2K中第1行内容的作了改变，由原来的“额定电压xxxV（瞬态电压值xxxxV）”变更为“瞬态电压值xxxxV（额定电压xxxV）”，这一变化表面上看只是顺序的简单重排，但新版本显然更强调和体现了“电气间隙的尺寸应使得进入设备的瞬态过电压和设备内部产生的峰值电压不能使其击穿”这一原则要求，版本的变更无疑更加有助我们理解标准的深刻含义。

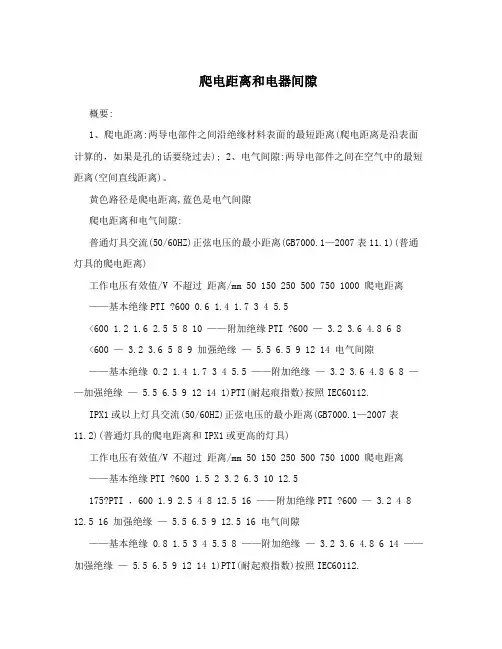

爬电距离和电器间隙概要:1、爬电距离:两导电部件之间沿绝缘材料表面的最短距离(爬电距离是沿表面计算的，如果是孔的话要绕过去);2、电气间隙:两导电部件之间在空气中的最短距离(空间直线距离)。

黄色路径是爬电距离,蓝色是电气间隙爬电距离和电气间隙:普通灯具交流(50/60HZ)正弦电压的最小距离(GB7000.1—2007表11.1)(普通灯具的爬电距离)工作电压有效值/V 不超过距离/mm 50 150 250 500 750 1000 爬电距离——基本绝缘PTI ?600 0.6 1.4 1.7 3 4 5.5<600 1.2 1.6 2.5 5 8 10 ——附加绝缘PTI ?600 — 3.2 3.6 4.8 6 8 <600 — 3.2 3.6 5 8 9 加强绝缘— 5.5 6.5 9 12 14 电气间隙——基本绝缘 0.2 1.4 1.7 3 4 5.5 ——附加绝缘— 3.2 3.6 4.8 6 8 ——加强绝缘— 5.5 6.5 9 12 14 1)PTI(耐起痕指数)按照IEC60112.IPX1或以上灯具交流(50/60HZ)正弦电压的最小距离(GB7000.1—2007表11.2)(普通灯具的爬电距离和IPX1或更高的灯具)工作电压有效值/V 不超过距离/mm 50 150 250 500 750 1000 爬电距离——基本绝缘PTI ?600 1.5 2 3.2 6.3 10 12.5175?PTI ，600 1.9 2.5 4 8 12.5 16 ——附加绝缘PTI ?600 — 3.2 4 8 12.5 16 加强绝缘— 5.5 6.5 9 12.5 16 电气间隙——基本绝缘 0.8 1.5 3 4 5.5 8 ——附加绝缘— 3.2 3.6 4.8 6 14 ——加强绝缘— 5.5 6.5 9 12 14 1)PTI(耐起痕指数)按照IEC60112.正弦或非正弦脉冲电压的最小值(GB7000.1—2007表11.3)(普通灯具的爬电距离和IPX1或更高的灯具)额定脉冲电压峰值/KV2.0 2.53.04.05.06.0 8.0 10 12 最小电气间隙/mm 1 1.5 2 3 4 5.5 8 11 14额定脉冲电压峰值/KV15 20 25 30 40 50 60 80 100 最小电气间隙/mm 18 25 33 40 60 75 90 130 170 耐起痕指数:指按照规定的方法试验，材料表面能经受住50滴电解液而没有形成漏电痕迹的最高电压值(在绝缘材料商滴氯化铵溶液的同时施加一定的电压值V，在50滴溶液滴完前，电极之间没有出现闪络或击穿现象，此时的电压值V就是耐起痕指数)。

定义
爬电距离（Creepage Distance）：在绝缘材料表面上，两个导电体之间的最短距离，通常沿着绝缘材料的表面测量。

电气间隙（Clearance）：在空气中，两个导电体之间的最短距离，通常在两个导电体之间直接测量。

重要性
爬电距离和电气间隙是衡量电气设备绝缘性能的重要指标。

爬电距离和电气间隙的大小决定了电气设备在规定条件下耐受额定电压的能力，并防止电弧的产生和蔓延。

影响因素
爬电距离和电气间隙的大小主要受以下因素影响：
电压：电压越高，爬电距离和电气间隙越大。

绝缘材料：绝缘材料的耐压等级越高，爬电距离和电气间隙越小。

环境条件：环境温度、湿度和污染程度等因素也会影响爬电距离和电气间隙的大小。

标准要求
爬电距离和电气间隙的具体要求由相关标准规定。

例如，IEC 60950-1 标准对信息技术设备的爬电距离和电气间隙提出了具体要求。

该标准规定，在额定电压为250V以下的设备中，爬电距离应不小于3mm，电气间隙应不小于2mm；在额定电压为250V以上的设备中，爬电距离应不小于4mm，电气间隙应不小于3mm。

测试方法
爬电距离和电气间隙的测试方法通常包括以下步骤：
1. 将电气设备放置在规定的环境条件下。

2. 将规定电压施加到电气设备上。

3. 观察电气设备是否有电弧产生和蔓延。

4. 测量爬电距离和电气间隙。

意义
爬电距离和电气间隙的测试结果可以评估电气设备的绝缘性能，并确保电气设备在规定条件下能够安全运行。

【爬电距离和电气间隙】爬电距离Creepage Distance沿绝缘表面测得的两个导电零部件之间。

在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象，此带电区的半径即为爬电距离。

定义爬距=表面距离/系统最高电压.根据污秽程度不同,爬的意思，可以看做一个蚂蚁从一个带电体走到另一个带电体的必须经过最短的路程，就是爬电距离。

电气间隙，是一个带翅膀的蚂蚁，飞的最短距离。

国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样的。

（所以根据定义,爬电距离【爬距】任何时候不可以小于电气间隙【飞距】.当然对于两个带电体,是无法设计出爬电距离小于电气间隙来的。

）在GB/T 2900.18-1992 电工术语低压电器标准中对爬电距离有这样的定义：爬电距离具有电位差的两导电部件之间沿绝缘材料表面的最短距离。

安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、【电气间隙】（小）两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、【爬电距离】（大）两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对≥2.5mm （一次侧浮接地对）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对≥1.0mm即可附注：决定是否符合要求前，部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但原理通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N ≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

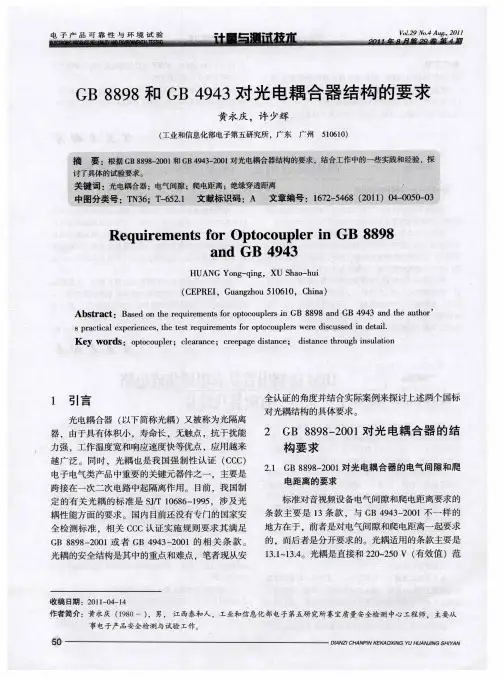

光耦的爬电距离下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!光耦的爬电距离是指在光耦模块中，由于绝缘层的电压应力导致的两端漏电流。

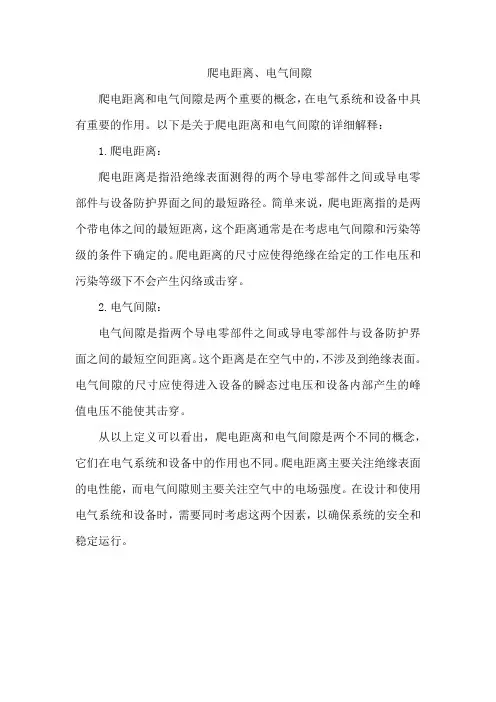

爬电距离、电气间隙
爬电距离和电气间隙是两个重要的概念，在电气系统和设备中具有重要的作用。

以下是关于爬电距离和电气间隙的详细解释：
1.爬电距离：
爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

简单来说，爬电距离指的是两个带电体之间的最短距离，这个距离通常是在考虑电气间隙和污染等级的条件下确定的。

爬电距离的尺寸应使得绝缘在给定的工作电压和污染等级下不会产生闪络或击穿。

2.电气间隙：
电气间隙是指两个导电零部件之间或导电零部件与设备防护界面之间的最短空间距离。

这个距离是在空气中的，不涉及到绝缘表面。

电气间隙的尺寸应使得进入设备的瞬态过电压和设备内部产生的峰值电压不能使其击穿。

从以上定义可以看出，爬电距离和电气间隙是两个不同的概念，它们在电气系统和设备中的作用也不同。

爬电距离主要关注绝缘表面的电性能，而电气间隙则主要关注空气中的电场强度。

在设计和使用电气系统和设备时，需要同时考虑这两个因素，以确保系统的安全和稳定运行。

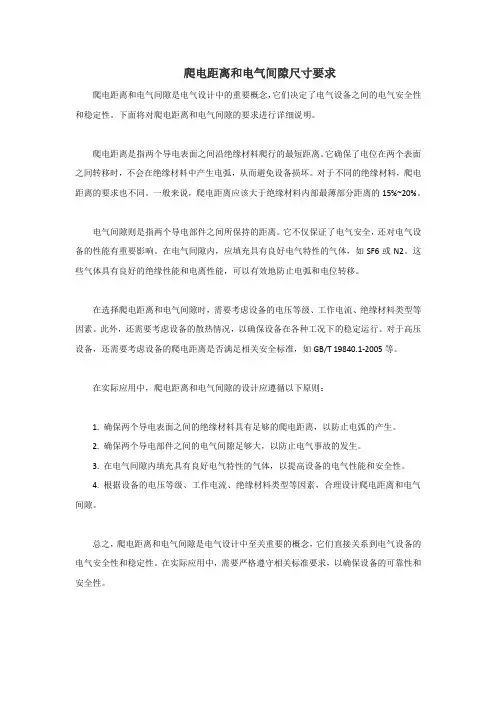

爬电距离和电气间隙尺寸要求爬电距离和电气间隙是电气设计中的重要概念，它们决定了电气设备之间的电气安全性和稳定性。

下面将对爬电距离和电气间隙的要求进行详细说明。

爬电距离是指两个导电表面之间沿绝缘材料爬行的最短距离。

它确保了电位在两个表面之间转移时，不会在绝缘材料中产生电弧，从而避免设备损坏。

对于不同的绝缘材料，爬电距离的要求也不同。

一般来说，爬电距离应该大于绝缘材料内部最薄部分距离的15%~20%。

电气间隙则是指两个导电部件之间所保持的距离。

它不仅保证了电气安全，还对电气设备的性能有重要影响。

在电气间隙内，应填充具有良好电气特性的气体，如SF6或N2。

这些气体具有良好的绝缘性能和电离性能，可以有效地防止电弧和电位转移。

在选择爬电距离和电气间隙时，需要考虑设备的电压等级、工作电流、绝缘材料类型等因素。

此外，还需要考虑设备的散热情况，以确保设备在各种工况下的稳定运行。

对于高压设备，还需要考虑设备的爬电距离是否满足相关安全标准，如GB/T 19840.1-2005等。

在实际应用中，爬电距离和电气间隙的设计应遵循以下原则：1. 确保两个导电表面之间的绝缘材料具有足够的爬电距离，以防止电弧的产生。

2. 确保两个导电部件之间的电气间隙足够大，以防止电气事故的发生。

3. 在电气间隙内填充具有良好电气特性的气体，以提高设备的电气性能和安全性。

4. 根据设备的电压等级、工作电流、绝缘材料类型等因素，合理设计爬电距离和电气间隙。

总之，爬电距离和电气间隙是电气设计中至关重要的概念，它们直接关系到电气设备的电气安全性和稳定性。

在实际应用中，需要严格遵守相关标准要求，以确保设备的可靠性和安全性。

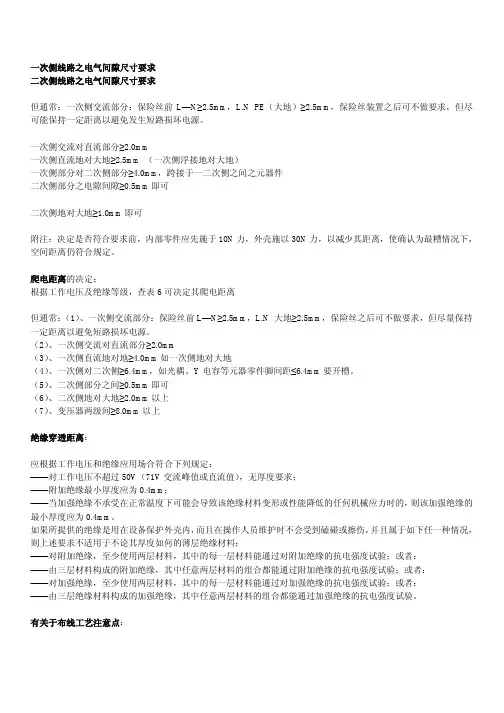

一次侧线路之电气间隙尺寸要求二次侧线路之电气间隙尺寸要求但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
