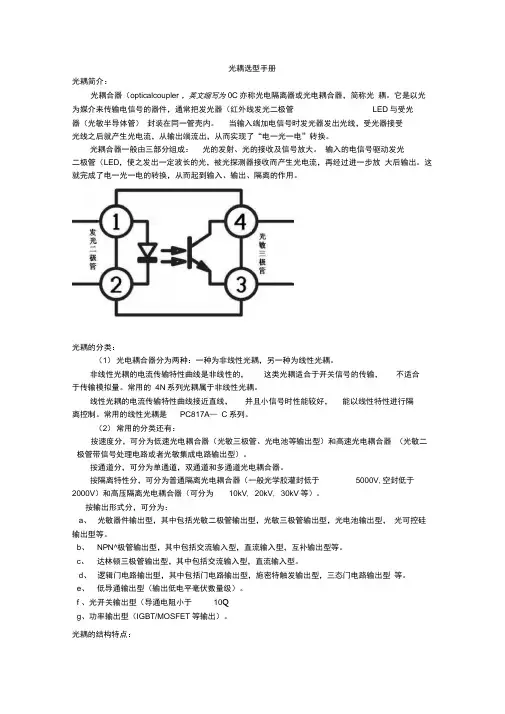

光耦选型手册光耦简介：光耦合器（opticalcoupler ，英文缩写为 0C亦称光电隔离器或光电耦合器，简称光耦。
它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED与受光器（光敏半导体管）封装在同一管壳内。
当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电一光一电”转换。
光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED，使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电一光一电的转换，从而起到输入、输出、隔离的作用。
光耦的分类：（1）光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。
非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。
常用的4N系列光耦属于非线性光耦。
线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。
常用的线性光耦是PC817A—C系列。
（2）常用的分类还有：按速度分，可分为低速光电耦合器（光敏三极管、光电池等输出型）和高速光电耦合器（光敏二极管带信号处理电路或者光敏集成电路输出型）。
按通道分，可分为单通道，双通道和多通道光电耦合器。
按隔离特性分，可分为普通隔离光电耦合器（一般光学胶灌封低于5000V,空封低于2000V）和高压隔离光电耦合器（可分为10kV, 20kV, 30kV等）。
按输出形式分，可分为：a、光敏器件输出型，其中包括光敏二极管输出型，光敏三极管输出型，光电池输出型，光可控硅输出型等。
b、NPN^极管输出型，其中包括交流输入型，直流输入型，互补输出型等。
c、达林顿三极管输出型，其中包括交流输入型，直流输入型。
d、逻辑门电路输出型，其中包括门电路输出型，施密特触发输出型，三态门电路输出型等。
e、低导通输出型（输出低电平毫伏数量级）。
f 、光开关输出型（导通电阻小于10Qg、功率输出型（IGBT/MOSFET等输出）。
