德力西KGL1经纬度时控开关设置方法

德力西KG316T 微电脑时控开关说明书一、 概述1.1适用范围 适用于交流50/60HZ 电压380V 及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

1.2型号定义T - □ 额定电源电压:见3.5时控设计序号开关1.3正常工作条件及安装条件 —— －5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性本时控开关采用八位微处理器芯片。

直接封装在PCB 板上，外围使用贴片元件、表面安装LCD 液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性3.1额定绝缘电压Ui ：380V ； 3.2额定耐冲击电压Uimp ：AC1.5KV ；3.3 使用类别下各个额定工作电压Ue/额定工作电流Ie ：AC-15 Uc/Ie ：AC240V/2A ；Uc/Ie ：AC380V/1.9A ；3.4额定发热电流Ith ：10A ； 3.5额定控制电源电压Us ：AC50/60HZ;220V/380V；3.6污染等级：3；3.7 外壳防护等级：IP50；3.8负载功率：（阻性负载：6KW；感性负载：1.8KW；电机负载：1.2KW；灯负载：0.9KW）；3.9走时误差：小于2秒/天；3.10开关次数：日/周循环10次开关；3.11开关时间：可按日或周循环；3.12最长控制时间：168小时，最短时间1分钟；3.13机械寿命最少1000,000次；3.14 电寿命：100,000次；3.15与短路保护器（SCPD）的协调配合：推荐使用SCPD为PT16-00，10A的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

德力西测亩仪dmic1使用教程
方法/步骤
打开测亩仪软件。

在空旷的户外等1分钟左右就会自动搜索到GPS信号，注意：室内和高大建筑物下是没有信号的。

选择【环绕测面积】，进入【面积测量】界面。

按【马上开始】，然后绕着土地的边界走一圈，然后然结束测量，即可自动获取亩数。

测量结果也可以在历史记录里查看。

历史记录可以查看之前测量的亩数和长度（包括直线长度和轨迹长度）。

注意事项
一定要在空旷的户外使用，室内和高大建筑物下是没有信号的。

建议测量300平米以上，精确度更好。

德力西KG316T 微电脑 时控开关说明书 一、概述 1.1适用范围 适用于交流50/60HZ 电压380V 及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

1.2型号定义1.3正常工作条件及安装条件 ——－5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性 本时控开关采用八位微处理器芯片。

直接封装在PCB 板上，外围使用贴片元件、表面安装LCD 液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性 3.1额定绝缘电压Ui ：380V ； 3.2额定耐冲击电压Uimp ：AC1.5KV ； 3.3使用类别下各个额定工作电压Ue/额定工作电流Ie ： AC-15Uc/Ie ：AC240V/2A ；Uc/Ie ：AC380V/1.9A ； 3.4额定发热电流Ith ：10A ； 3.5额定控制电源电压Us ：AC50/60HZ;220V/380V ； 3.6污染等级：3； 3.7外壳防护等级：IP50； 3.8负载功率：（阻性负载：6KW ；感性负载：1.8KW ； 电机负载：1.2KW ；灯负载：0.9KW ）；3.9走时误差：小于2秒/天；3.10开关次数：日/周循环10次开关；3.11开关时间：可按日或周循环；3.12最长控制时间：168小时，最短时间1分钟； 3.13机械寿命最少1000,000次；3.14电寿命：100,000次； 3.15与短路保护器（SCPD ）的协调配合：推荐使用SCPD 为PT16-00，10A 的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

型号KG316T电源电压220VAC 50-60HZ ±15%内部电池电压3.6VDC电力消耗约1.5VA控制输出25A 250VAC(阻性负载)显示输出LCD显示走时误差小于1秒/天开关次数日/周循环12次开关环境温度-25℃至60℃环境湿度45至85%RH机械寿命最少3000,000次重量、尺寸约410克，120×74×52mm安装方式装置式中英文周日标志对照表MOTUWETHFRSASU星期一星期二星期三星期四星期五星期六星期日接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

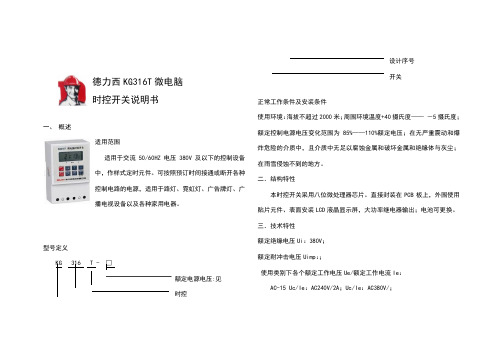

德力西K G T微电脑时控开关说明书集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]德力西KG316T微电脑时控开关说明书一、概述适用范围适用于交流50/60HZ电压380V及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

型号定义KG 316 T - □额定电源电压:见时控设计序号开关正常工作条件及安装条件使用环境：海拔不超过2000米；周围环境温度+40摄氏度——－5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性本时控开关采用八位微处理器芯片。

直接封装在PCB板上，外围使用贴片元件、表面安装LCD液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性额定绝缘电压Ui：380V；额定耐冲击电压Uimp：；使用类别下各个额定工作电压Ue/额定工作电流Ie：AC-15 Uc/Ie：AC240V/2A；Uc/Ie：AC380V/；额定发热电流Ith：10A；额定控制电源电压Us：AC50/60HZ;220V/380V；污染等级：3；外壳防护等级：IP50；负载功率：（阻性负载：6KW；感性负载：；电机负载：；灯负载：）；走时误差：小于2秒/天；开关次数：日/周循环10次开关；开关时间：可按日或周循环；最长控制时间：168小时，最短时间1分钟；机械寿命最少1000,000次；电寿命：100,000次；与短路保护器（SCPD）的协调配合：推荐使用SCPD为PT16-00，10A的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

四．产品外型及安装尺寸：外型及安装开孔尺寸（或采用35mm标准导轨安装）五．安装、使用操作调时钟（出厂已经调整好）如需再调整按住“时钟键”不放的同时再按“校星期、校时键、校分键”，调整北京时间。

德力西时间控制器（KG316T）使用方法
1、首先要看控制器电源灯（绿色灯）是否有电！才能操作，输出灯（红灯）亮则接触器动作，下面开关有电，红灯灭则接触器未动作，下面开关没有电。

2、开机为锁定状态，屏幕上显示为当时时间，连按四下，便可以更
改参数！
3、若要实现手动自动控制，连按四下，开机就是自动状态，如若想
更改则按，显示屏上会相应出现开、自动、关，接触器就会
通电、断电！
4、若想更改灯开时间，则连按四下，然后按屏幕上会出现
,然后按，前面两个00就是24小时制，需要几点就按到几，后面两个00是分，需要几分就按到几。

5、若想更改灯关时间，则连按四下，然后按屏幕上会出现
,然后按，前面两个00就是24小时制，需要几点就按到几，后面两个00是分，需要几分就按到几。

四、控制器面板示意图：。

德力西KG316T微电脑时控开关说明书一、概述适用范围适用于交流50/60HZ电压380V及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

型号定义KG 316 T - □额定电源电压:见时控设计序号开关正常工作条件及安装条件使用环境：海拔不超过2000米；周围环境温度+40摄氏度——－5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性本时控开关采用八位微处理器芯片。

直接封装在PCB板上，外围使用贴片元件、表面安装LCD液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性额定绝缘电压Ui：380V；额定耐冲击电压Uimp：；使用类别下各个额定工作电压Ue/额定工作电流Ie：AC-15 Uc/Ie：AC240V/2A；Uc/Ie：AC380V/；额定发热电流Ith：10A；额定控制电源电压Us：AC50/60HZ;220V/380V；污染等级：3；外壳防护等级：IP50；负载功率：（阻性负载：6KW；感性负载：；电机负载：；灯负载：）；走时误差：小于2秒/天；开关次数：日/周循环10次开关；开关时间：可按日或周循环；最长控制时间：168小时，最短时间1分钟；机械寿命最少1000,000次；电寿命：100,000次；与短路保护器（SCPD）的协调配合：推荐使用SCPD为PT16-00，10A的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

四．产品外型及安装尺寸：外型及安装开孔尺寸（或采用35mm标准导轨安装）五．安装、使用操作调时钟（出厂已经调整好）如需再调整按住“时钟键”不放的同时再按“校星期、校时键、校分键”，调整北京时间。

KG316T微电脑时控开关说明书特点1.理想的节能、延长照明器件的使用寿命。

应在天暗时用定时自动打开，半夜时用定时自动关闭。

是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。

2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。

特性型号KG316T电源电压220V AC 50-60HZ ±15%内部电池电压 3.6VDC电力消耗约1.5V A控制输出25A 250V AC(阻性负载)显示输出LCD显示走时误差小于1秒/天开关次数日/周循环12次开关环境温度-25℃至60℃环境湿度45至85%RH机械寿命最少3000,000次重量、尺寸约410克，120×74×52mm安装方式装置式中英文周日标志对照表MO TU WE TH FR SA SU星期一星期二星期三星期四星期五星期六星期日接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

步骤按键设定项目1 按(自动/手动) 使显示器的短横线在自动位置2 按(定时) 进入定时开设定(显示1ON)3 按(星期) 设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4 按(时)(分) 设定开的时间5 按(设定) 进入定时关设定(显示1OFF)6 按(时)(分) 设定关的时间7 重复2-6 设定第2-10次开关的时间8 按(时钟) 结束时间设定*如不需10个开关定时，按(时钟)键，返回实际时间*如设定错误或取消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(定时)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“定时”键，显示器上显示如图4，按住“时键”显示器显示如图5。
