NKG-5节假日时控开关使用手册

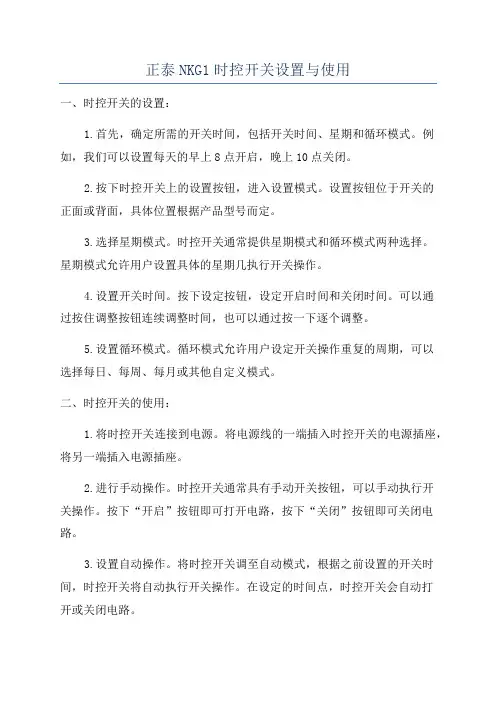

正泰NKG1时控开关设置与使用一、时控开关的设置：1.首先，确定所需的开关时间，包括开关时间、星期和循环模式。

例如，我们可以设置每天的早上8点开启，晚上10点关闭。

2.按下时控开关上的设置按钮，进入设置模式。

设置按钮位于开关的正面或背面，具体位置根据产品型号而定。

3.选择星期模式。

时控开关通常提供星期模式和循环模式两种选择。

星期模式允许用户设置具体的星期几执行开关操作。

4.设置开关时间。

按下设定按钮，设定开启时间和关闭时间。

可以通过按住调整按钮连续调整时间，也可以通过按一下逐个调整。

5.设置循环模式。

循环模式允许用户设定开关操作重复的周期，可以选择每日、每周、每月或其他自定义模式。

二、时控开关的使用：1.将时控开关连接到电源。

将电源线的一端插入时控开关的电源插座，将另一端插入电源插座。

2.进行手动操作。

时控开关通常具有手动开关按钮，可以手动执行开关操作。

按下“开启”按钮即可打开电路，按下“关闭”按钮即可关闭电路。

3.设置自动操作。

将时控开关调至自动模式，根据之前设置的开关时间，时控开关将自动执行开关操作。

在设定的时间点，时控开关会自动打开或关闭电路。

4.监控开关状态。

时控开关通常具有指示灯，可以显示开关的当前状态。

绿色指示灯表示开启，红色指示灯表示关闭。

5.调整设置。

如果需要更改之前的设置，可以按下设置按钮进入设置模式，然后按照前面的步骤进行调整。

时控开关常见的使用场景包括自动照明、自动降温、自动浇花等。

通过设置合适的开关时间，可以节省能源和提高家居安全性。

需要注意的是，在使用时控开关之前，要仔细阅读产品说明书，了解具体的设置和使用方法。

同时，时控开关接线时要注意电源是否已断开，并确保正确接线以避免电器故障或人身安全事故。

总之，正泰NKG1时控开关的设置和使用方法相对简单，只需要按照说明书进行操作即可。

它可以帮助我们实现自动化控制，提高生活质量和安全性。

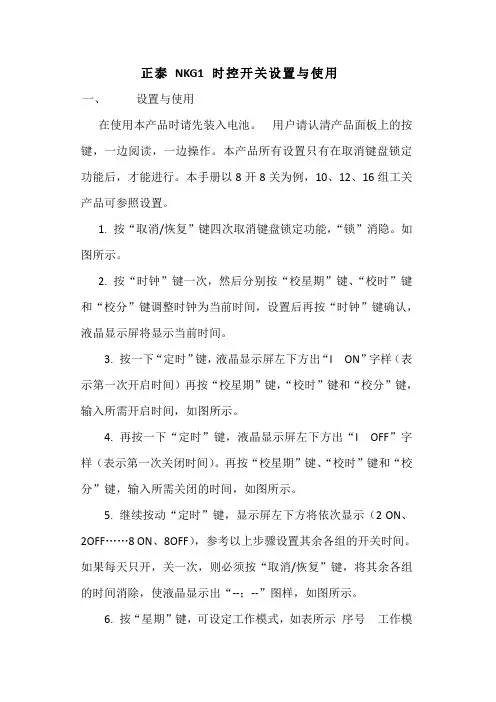

正泰NKG1时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6. 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1、MO TU WE TH FR SA SU 每日工作间相同2 、MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 、MO TU WE TH FR 星期一至五工作时间相同4 、MO TU WE TH FR SA 星期一至六工作时间相同5SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8MO TU WE 星期一、二、三工作时间相同9TH FR SA 星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

注2：英文星期标志MO TU WE TH FR SA SU 中文对照：星期一星期二星期三星期四星期五星期六星期日7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

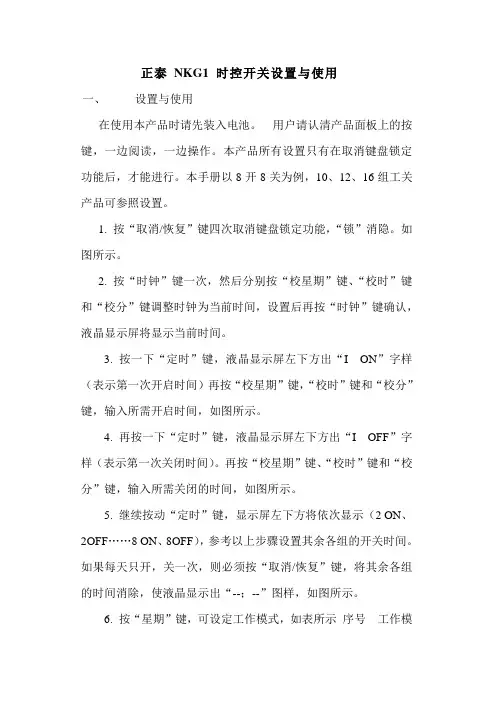

正泰NKG1时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6. 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1、MO TU WE TH FR SA SU 每日工作间相同2 、MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 、MO TU WE TH FR 星期一至五工作时间相同4 、MO TU WE TH FR SA 星期一至六工作时间相同5SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8MO TU WE 星期一、二、三工作时间相同9TH FR SA 星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

注2：英文星期标志MO TU WE TH FR SA SU 中文对照：星期一星期二星期三星期四星期五星期六星期日7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

正泰NKG1时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6. 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1、MO TU WE TH FR SA SU 每日工作间相同2 、MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 、MO TU WE TH FR 星期一至五工作时间相同4 、MO TU WE TH FR SA 星期一至六工作时间相同5SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8MO TU WE 星期一、二、三工作时间相同9TH FR SA 星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

注2：英文星期标志MO TU WE TH FR SA SU 中文对照：星期一星期二星期三星期四星期五星期六星期日7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

N K G-u c时控插座说明书宏工电气有限公司NKG-UC时控插座使用说明书1 用途及适用范围NKG-UC带USB时控插座（以下简称时控插座），主要用于交流50Hz，额定控制电源电压250v至85v的电路中作为时间控制元件，按预定的程序接通或断开电路之用，例如：作为热水器、楼梯灯、电瓶充电等电器的定时接通和断开控制之用，本产品尤其适用于家用电器的控制。

本产品已申请专利，专利号：20130362369.8，模仿必究！本产品符合GB 14048.5、IEC 60947-5-1标准的要求。

2 主要技术参数2.1 额定控制电源电压：50Hz 85V-250V AC/DC。

2.2 插座约定发热电流：10A（阻性负载10A）。

2.3 插座额定工作电流（Ie）：AC-1.220v 10A。

2.4 USB插口额定工作电流（Ie）：DC5V 1A。

2.5 USB插口恒压精度5%，恒流精度10%，负载＞1A为恒流模式，充电电流=1A，负载≤1A时转为恒压模式，充电电压=5V。

2.6 计时误差：≤1秒/天。

2.7 产品待机功耗：≤0.8W(相比同类时控类插座3-5W的待机功耗每年可省电约20元)。

2.8 设置组数：16开16关。

2.9 设定方式：旋钮设定。

2.10 电寿命：≥1万次。

2.11 电池：可充电电池。

3 外形及安装尺寸和接线方式3.1 外形尺寸及安装尺寸：见图1。

图1 NKG-UC 外形及安装尺寸4 设置与使用4.1 时控开关参数设定流程图（见图2）。

图2 时控开关设定流程图4.1.1 当前工作状态及时钟调整4.1.1.1 在锁定状态双击旋钮解锁，解锁后液晶屏幕及旋钮蓝灯点亮，此时按下旋钮进入手动/自动状态设定，屏幕上对应内容闪烁，左/右旋转旋钮调整参数，将手动自动状态设置成需要的状态，（默认为AUTO OFF自动关状态，如用户需要自动控制，AUTO标志需要点亮，同时根据现在的状态选择ON开/OFF关），设置好手动/自动状态后连续按下旋钮分别进入秒、分、小时、星期的设定，旋转旋钮进行加减操作（右旋为加，左旋为减），将产品显示时间调整为当前时钟，星期设置完成后再次按下旋钮进入时钟状态，或在设定过程中双击旋钮可以快速退出至时钟状态，此时屏幕不闪烁，如图3所示。

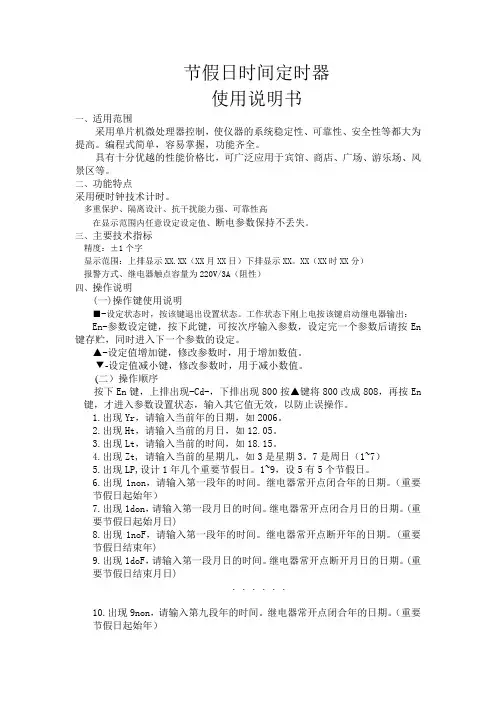

节假日时间定时器使用说明书一、适用范围采用单片机微处理器控制，使仪器的系统稳定性、可靠性、安全性等都大为提高。

编程式简单，容易掌握，功能齐全。

具有十分优越的性能价格比，可广泛应用于宾馆、商店、广场、游乐场、风景区等。

二、功能特点采用硬时钟技术计时。

多重保护、隔离设计、抗干扰能力强、可靠性高在显示范围内任意设定设定值、断电参数保持不丢失。

三、主要技术指标精度：±1个字显示范围：上排显示XX.XX（XX月XX日）下排显示XX。

XX（XX时XX分）报警方式、继电器触点容量为220V/3A（阻性）四、操作说明(一)操作键使用说明■-设定状态时，按该键退出设置状态。

工作状态下刚上电按该键启动继电器输出：En-参数设定键，按下此键，可按次序输入参数，设定完一个参数后请按En 键存贮，同时进入下一个参数的设定。

▲-设定值增加键，修改参数时，用于增加数值。

▼-设定值减小键，修改参数时，用于减小数值。

(二）操作顺序按下En键，上排出现-Cd-，下排出现800按▲键将800改成808，再按En 键，才进入参数设置状态，输入其它值无效，以防止误操作。

1.出现Yr，请输入当前年的日期，如2006。

2.出现Ht，请输入当前的月日，如12.05。

3.出现Lt，请输入当前的时间，如18.15。

4.出现Zt, 请输入当前的星期几，如3是星期3。

7是周日（1~7）5.出现LP,设计1年几个重要节假日。

1~9，设5有5个节假日。

6.出现1non，请输入第一段年的时间。

继电器常开点闭合年的日期。

（重要节假日起始年）7.出现1don，请输入第一段月日的时间。

继电器常开点闭合月日的日期。

(重要节假日起始月日)8.出现1noF，请输入第一段年的时间。

继电器常开点断开年的日期。

(重要节假日结束年)9.出现1doF，请输入第一段月日的时间。

继电器常开点断开月日的日期。

(重要节假日结束月日). . . . . .10.出现9non，请输入第九段年的时间。

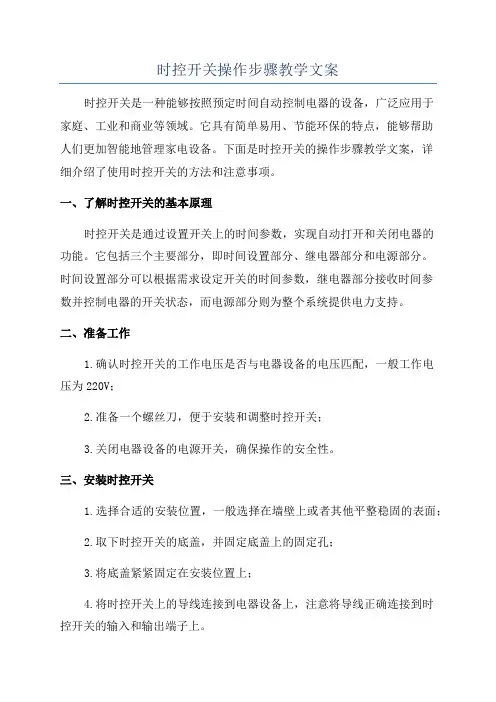

时控开关操作步骤教学文案时控开关是一种能够按照预定时间自动控制电器的设备，广泛应用于家庭、工业和商业等领域。

它具有简单易用、节能环保的特点，能够帮助人们更加智能地管理家电设备。

下面是时控开关的操作步骤教学文案，详细介绍了使用时控开关的方法和注意事项。

一、了解时控开关的基本原理时控开关是通过设置开关上的时间参数，实现自动打开和关闭电器的功能。

它包括三个主要部分，即时间设置部分、继电器部分和电源部分。

时间设置部分可以根据需求设定开关的时间参数，继电器部分接收时间参数并控制电器的开关状态，而电源部分则为整个系统提供电力支持。

二、准备工作1.确认时控开关的工作电压是否与电器设备的电压匹配，一般工作电压为220V；2.准备一个螺丝刀，便于安装和调整时控开关；3.关闭电器设备的电源开关，确保操作的安全性。

三、安装时控开关1.选择合适的安装位置，一般选择在墙壁上或者其他平整稳固的表面；2.取下时控开关的底盖，并固定底盖上的固定孔；3.将底盖紧紧固定在安装位置上；4.将时控开关上的导线连接到电器设备上，注意将导线正确连接到时控开关的输入和输出端子上。

四、设置时控时间参数1.按下时控开关面板上的设置键，进入时间设置界面；2.根据需要按下增加或减少键，设置开启和关闭的时间参数；3.按下确认键，保存时间参数设置；4.按下时控开关面板上的退出键，退出时间设置界面。

五、调试和测试1.按下时控开关面板上的手动开关键，手动控制电器设备的开启和关闭，确认时控开关工作正常；2.根据设置的时间参数，等待时控开关自动控制电器的开启和关闭，确认时控开关的时间设置是否准确。

六、注意事项1.操作时应小心谨慎，避免将水或其他液体溅到时控开关上，以免发生短路或触电危险；2.在进行时间参数设置时，应确保时控开关的电源处于正常供电状态，以免造成设置失败或数据丢失；3.安装和调试过程中，应严格按照操作说明进行，避免过度拧紧或使用力过猛，以免损坏时控开关或导线；4.在使用过程中，应注意定期检查时控开关的工作状态，以确保其正常运行。

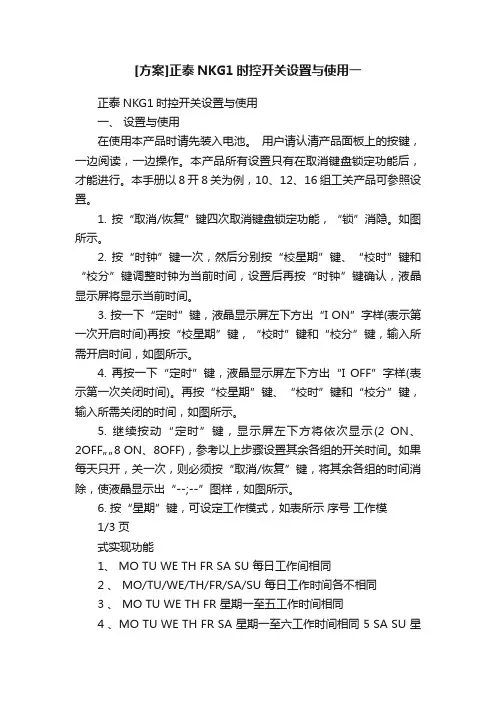

[方案]正泰NKG1时控开关设置与使用一正泰NKG1时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF)，参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--;--”图样，如图所示。

6. 按“星期”键，可设定工作模式，如表所示序号工作模1/3页式实现功能1、 MO TU WE TH FR SA SU 每日工作间相同2 、 MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 、 MO TU WE TH FR 星期一至五工作时间相同4 、MO TU WE TH FR SA 星期一至六工作时间相同5 SA SU 星期六、日工作时间相同 6 MO WE FR 星期一、三、五工作时间相同 7 TU TH SA 星期二、四、六工作时间相同 8 MO TU WE 星期一、二、三工作时间相同 9 TH FR SA 星期四、五、六工作时间相同注1:各种工作模式只须设定一次，即可设定的程序工作。

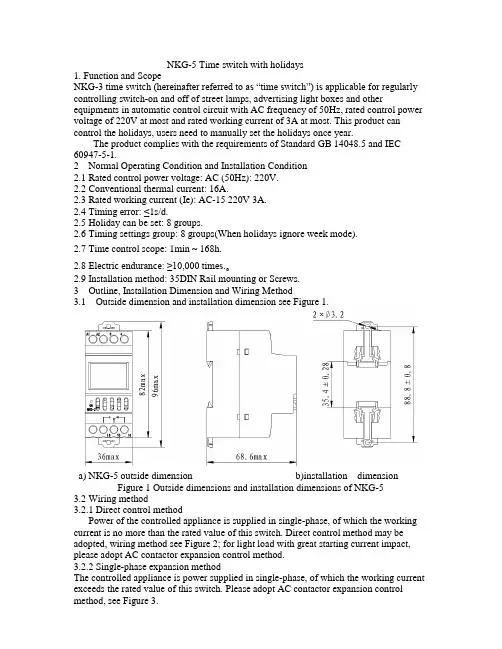

NKG-5 Time switch with holidays1. Function and ScopeNKG-3 time switch (hereinafter referred to as “time switch”) is applicable for regularly controlling switch-on and off of street lamps, advertising light boxes and other equipments in automatic control circuit with AC frequency of 50Hz, rated control power voltage of 220V at most and rated working current of 3A at most. This product can control the holidays, users need to manually set the holidays once year.The product complies with the requirements of Standard GB 14048.5 and IEC 60947-5-1.2 Normal Operating Condition and Installation Condition2.1 Rated control power voltage: AC (50Hz): 220V.2.2 Conventional thermal current: 16A.2.3 Rated working current (Ie): AC-15 220V 3A.2.4 Timing error: ≤1s/d.2.5 Holiday can be set: 8 groups.2.6 Timing settings group: 8 groups(When holidays ignore week mode).2.7 Time control scope: 1min～168h.2.8 Electric endurance: ≥10,000 times.。

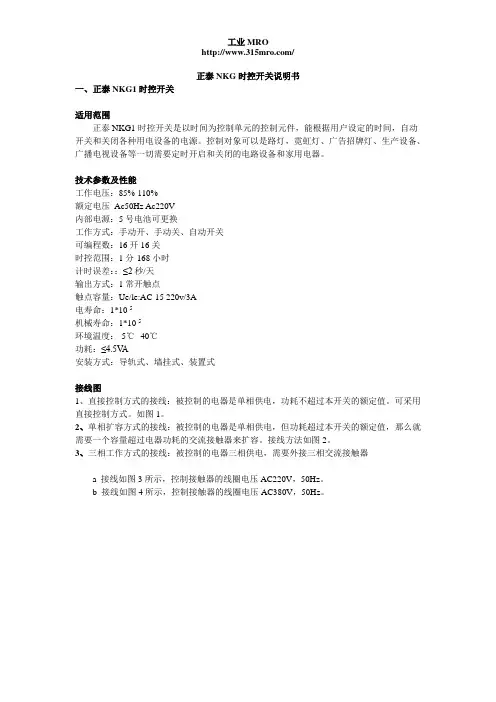

正泰NKG时控开关说明书一、正泰NKG1时控开关适用范围正泰NKG1时控开关是以时间为控制单元的控制元件，能根据用户设定的时间，自动开关和关闭各种用电设备的电源。

控制对象可以是路灯，霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时开启和关闭的电路设备和家用电器。

技术参数及性能工作电压：85%-110%额定电压Ac50Hz Ac220V内部电源：5号电池可更换工作方式：手动开、手动关、自动开关可编程数：16开16关时控范围：1分-168小时计时误差：：≤2秒/天输出方式：1常开触点触点容量：Ue/le:AC-15 220v/3A电寿命：1*10 5机械寿命：1*10 5环境温度：-5℃--40℃功耗：≤4.5V A安装方式：导轨式、墙挂式、装置式接线图1、直接控制方式的接线：被控制的电器是单相供电，功耗不超过本开关的额定值。

可采用直接控制方式。

如图1。

2、单相扩容方式的接线：被控制的电器是单相供电，但功耗超过本开关的额定值，那么就需要一个容量超过电器功耗的交流接触器来扩容。

接线方法如图2。

3、三相工作方式的接线：被控制的电器三相供电，需要外接三相交流接触器a 接线如图3所示，控制接触器的线圈电压AC220V，50Hz。

b 接线如图4所示，控制接触器的线圈电压AC380V，50Hz。

二、正泰NKG2时控开关适用范围NKG2时控开关以下简称时控开关，适用于交流50Hz，额定控制电源电压至220V，额定工作电流至0.75A的自动控制电路中，作为路灯，广告灯箱等设备的定时接通和断开控制之用。

技术参数工作电压：85%-110%额定电压Ac50Hz Ac220V内部电源：可充电电池。

无需更换工作方式：手动开、手动关、自动开关可编程数：16开16关时控范围：1分-168小时计时误差：：≤2秒/天输出方式：1组转换触点触点容量：Ue/le:AC-15 220v/0.75A，380V/0.47A电寿命：1*10^5机械寿命：1*10^5环境温度：-5℃--40℃功耗：≤4.5V A 。

正泰NKG1时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6. 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1、MO TU WE TH FR SA SU 每日工作间相同2 、MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 、MO TU WE TH FR 星期一至五工作时间相同4 、MO TU WE TH FR SA 星期一至六工作时间相同5SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8MO TU WE 星期一、二、三工作时间相同9TH FR SA 星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

注2：英文星期标志MO TU WE TH FR SA SU 中文对照：星期一星期二星期三星期四星期五星期六星期日7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

时控开关怎么调？时控开关怎么设置？详细步骤来了连续按5下[取消/恢复]键，解除键盘锁“反6”符号表示键盘锁符号。

调校时钟：按住[时钟]键，同时按[时]、[分]、[星期]键可调校时钟、星期。

######长按[取消/恢复]键约3秒钟，可开启或解除键盘锁“”表示键盘锁符号。

调校时钟：按住[时钟]键，同时按[时]、[分]、[星期]键可调校时钟、星期。

定时设置步骤如下：步骤按键设定项目1 按[定时]键进入第1组定时开的设定（显示1开）2 分别按[星期]、[时]、[分]键设定开启时间（星期、时、分）3 再安[定时]键进入第1组定时关的设定（显示1关）4 分别按[星期]、[时]、[分]键设定关的时间（星期、时、分）5 重复“1、2、3、4”步骤可设定2-10组开关的时间6 连续按[定时]键检查各组开关时间和星期是否与要求的一样，如不正确，还应重复步骤2、47 按[自动/手动]键将开关符合（“ ▼ ”）调到当前时间所处的状态（“开”或“关”）再调回到“自动”位置8 按[时钟]键结束时间设定进入时钟显示状态注意：如不需要设定10组，把多余的组数用[取消/恢复]键消除，显示“--:--”即表示消除，若再按一次[取消/恢复]键可恢复消除前的原有时间设定。

#######1.先检查时钟显示是否当前时间一致，如需重新校准，在按住“时钟”键的同时，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前准确时间；2.按一下“定时”键，显示屏左下方出现“1开”字样（表示第一次开启时间）。

然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；3.再按一下“定时”键，显示屏左下方出现“1关”字样（表示第一次关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期（注意：关的日期一定要与开的日期相对应）和时间；4.继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”，参考步骤2、3设置以后各次开关时间；5.如果每天不需设置10组开关，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“——：——”图样（不是00：00）6.定时设置完毕后，应按“定时”键检查各次定时设定情况是否与实际情况一致，若不一致，请按校时、校分、校星期进行调整或重新设定；7.检查完毕后，应按“时钟”键，使显示屏显示当前时间；8.按“自动/手动”键，将显示屏下方的“▲”符号调到“自动”位置，此时，时控开光才能根据所设定的时间自动开、关电路。

正泰NKG1时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6. 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1、MO TU WE TH FR SA SU 每日工作间相同2 、MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 、MO TU WE TH FR 星期一至五工作时间相同4 、MO TU WE TH FR SA 星期一至六工作时间相同5SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8MO TU WE 星期一、二、三工作时间相同9TH FR SA 星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

注2：英文星期标志MO TU WE TH FR SA SU 中文对照：星期一星期二星期三星期四星期五星期六星期日7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

N K G1时控开关使用说
明
------------------------------------------作者xxxx
------------------------------------------日期xxxx
NKG1时控开关使用说明
1，解锁:连续按“取消/恢复键”4次，即可解锁。

2，按“校时键”，即可设置小时。

按“校分键”，即可设置分钟。

按“校星期键”，即可设置星期。

3设定开关时间：
步骤，按键，设定项目
1）按（手动），使显示器的三角形在自动位置
2）按（设定），进入定时开设定（显示1开）
3）按（星期），设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同
4）按（时）（分），设定开的时间
5）按（设定），进入定时关设定（显示1关）
6）按（时）（分），设定关的时间
7）重复2）～6），设定第2～6次，2～12次开关的时间
8）按（时钟），结束时间设定
*如果不需要6个，12个开关定时按（时钟）键，返回实际时间。

*如果设定错误或取消设定按（取消）键，再按一次恢复原来的设定。

*无设定时显示（－－－－）。

4，检查：按（设定）检查所有设定的时间是否正确。

5，修改：请在该设定处按（取消）键，然后重新设定该定时开关时间及星期。

6，结束检查：按（时钟）键结束检查及设定，显示时钟。

7，手动控制：按（手动）键，即可实现随意的开和关或自动运行。

NKG-1 八组循环时控开关使用说明书1用途及适用范围NKG-1八组循环时控开关主要用于交流50Hz，额定控制电源电压至220V及以下和直流电源24V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。

本产品一共可设置8组循环时间段，每组时间段可以设置对应的循环开关时间。

本产品符合GB 14048.5，IEC 60947-5-1标准的要求。

2主要技术参数2.1额定控制电源电压：50Hz AC220V。

2.2约定发热电流：16A（阻性负载16A）。

2.3额定工作电流（Ie）：AC-15.220 3A。

2.4计时误差：≤1秒/天。

2.5时控设置组数：8组。

2.6时控范围：1分～168小时。

2.7循环设置组数：8组。

2.8循环时间周期：1秒～99小时59分59秒可调。

2.9输出触点：1Z（1组转换）。

2.10安装方式：装置式、导轨式。

3外形及安装尺寸和接线方式3.1外形及安装尺寸：（图1）NKG系列时控开关外形及安装尺寸3.2接线方式A1、A2端子为本开关的电源接头。

3、4端子为复位接头。

本开关为一组转换输出，15、18为常开触点，15、16为常闭触点）3.2.1直接控制方式被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如（图2）所示；（图2）直接控制方式接线图4设置和使用本产品的面板从左至右依次设有“MD（模式）”、“R（取消/恢复）”、“◄（移位）”、“▼（减少）”、“▲（增加）”五个按键。

4.1时控器内置时间调整为当前时间设置（图3）：当前时间界面当屏幕显示如（图3）的当前时间界面时，按“◄”键依次进入分、小时、星期模式设定，此时设定位闪烁，按“▼”“▲”键设定正确的当前时间，设定完成，超过一分钟不按任何按键，时控器将自动返回当前时间界面。

4.2定时参数（循环开始/结束时间）设定4.2.1在当前时钟状态下按一下“MD”键进入工作时间设定状态，此时屏幕左下角显示1ON，如（图4）所示。

时控开关怎么设置时间接线方式：1、（T）零线进；2、火线进；3、（T）零线出；4、火线出。

如果电流小于10A可以直接使用，如果电流大于10A或是三相负载则3、4接线桩要接到交流接触器的线圈上（220V）。

温、湿度有专门的控制器，时控开关不适合。

微电脑时控开关可以控制饮水机，电风扇，电饭煲等。

操作说明定时设置1、先检查时钟显示是否与当前时间一致，如需重新准，按住“时钟”键的同时，查看显示屏所显示的时间是否与当前时间一样。

分别按住“校星期”、“校时”、“校分”键，将时钟调到当前时间；2、按一下“定时”键，显示屏左下方出现“1开”字样（表示第一次开启时间）。

然后按“校星期”选择五天工作制、每日相同、每日不同的工作模式，再按“校时”、“校分”键，输入所需开启的时间；3、再按一下“定时”键，显示屏左下方出现“1关”字样（表示第一关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期和时间；4、继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、……、10开、10关”，参考步骤2、3设置以后各次开关时间。

5、如果每天不需设置10组开关，，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“--：--”图样（不是00：00）；6、定时设置完毕后，应按“时钟”键，使显示屏显示当前时间；7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，此时，时控开关才能根据所设定的时间自动开、关电路。

如在使用过程中需要临时开、关电路，则只需按“自动/手动”键将“”符号调到相应的“开”或“关”的位置。

例1：某电器需每天19：00通电，次日08：00断电。

A、按照步骤1、2，使显示屏显示如图1a所示。

B、按照步骤3，使显示屏显示如图1b所示。

C、按照步骤5，使以后各组“2ON、2OFF、……、10ON、10OFF”的时间在显示屏上显示为“--：--”。

D、重复按“定时”键，检查各组开关时间是否与要求的一样，如不正确，还应重复A-C。

时控开关使用说明书（一）产品的结构说明：
（二）液晶显示屏显示符号解释：
3、检查:连按“设定”键检查所设定的时间是否正确;
4、修改:发现定时设定错误，先按“设定”调至该次定时时间，按取消/恢复”键清除，再按“时”、“分”、“星期”重新设定；
5、结束检查:按“时钟”键结束定时设置，回到时钟运行状态。

6、手动控制:按开/自动/关”键，即可实现对负载的手动开关控。

（五）举例说明：
注意：
本产品使用充电电池，为防止产品过度放电损坏电池，产品应每2个月需要接入电源充电48小时以上；在储藏转运过程中出现显示模糊或不显示的原因，为电池电量不足，只需将产品接入电源半小时并按复位键重新启动即可恢复正常。

温州长鸿电器有限公司NKG-3时控开关使用说明书1 用途及适用范围NKG-3时控开关（以下简称时控开关），主要用于交流50Hz，额定控制电源电压至220V 及以下和直流电源24V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用，例如：作为路灯、广告灯箱等设备的定时接通和断开控制之用。

本产品可根据纬度自动调整每天的开关时间。

产品符合GB 14048.5、IEC 60947-5-1标准的要求。

2 主要技术参数2.1 额定控制电源电压：50/60Hz AC220V/AC110V/DC24V。

2.2 额定绝缘电压：AC220V。

2.3 约定发热电流：16A。

2.4 控制电路使用类别：交流AC-15.2.5 额定工作电流（Ie）：AC-15.220V 3A。

2.6 计时误差：≤1秒/天。

2.7 纬度设置范围：N/S -62°～+62°。

2.8 工作温度范围：-10°～+40°。

2.9 电寿命：≥1万次。

2.10 安装方式：装置式、导轨式。

3 外形及安装尺寸和接线方式3.1 外形尺寸及安装尺寸：见图1。

a) NKG-3 外形尺寸b) NKG-3 安装尺寸图1 NKG-3外形尺寸及安装尺寸3.2 接线方式3.2.1 直接控制方式被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对于电流较大的负载，请采用交流接触器扩容控制方式。

3.2.2 单相扩容方式被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式，如图3所示。

3.2.3 三相工作方式被控制的电器三相供电，需要外接交流接触器，控制接触器的线圈电压AC220V 50Hz，接线方式如图4所示；控制接触器的线圈电压AC380V 50Hz，接线方式如图5所示。

图2 单相直接控制接线图图3 单相扩容控制接线图（接触器线圈220V）图4 三相控制接线图（接触器线圈220V）图5 三相控制接线图（接触器线圈380V）4 设置与使用本产品的面板设有“MD（模式）”、“R（取消/恢复）”、“（移位）”、“（-）”、“（+）”五个按键，可相应调节日期（d）、纬度（“”）、小时（h）、分钟（min），在时钟状态下还可以设定秒（sec）。
