低加疏水系统自动控制振荡原因分析及对策摘要：近年来，我国火力发电事业发展迅速，无论是火电厂规模还是电力生产能力，均有长足的发展和提高。
但是在火电机组日常运行中，系统自动控制的不稳定仍会经常出现。
笔者从火电厂实际运行中低压加热器汽侧疏水系统多次出现的自动控制目标值及各参数的振荡问题进行分析，并针对问题提出解决对策以及总结，以供相关单位参考。
关键词：火电厂；低加疏水系统；振荡；对策某1000MW 超超临界压力燃煤发电机组，热力系统为单元制系统，循环冷却水取自海水，为开式循环，三大主设备由上海电气集团公司制造，容量及参数相互匹配。
汽轮机型式：超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式汽轮机、采用八级回热抽汽。
回热抽汽系统设有2×3 台高压加热器、4 台低压加热器、1 台疏水冷却器和1 台除氧器。
回热抽汽系统是原则性热力系统最基本的组成部分，采用抽汽加热锅炉给水的目的在于减少冷源损失，即避免了蒸汽的热量被循环冷却水带走，使蒸汽热量得到充分利用，热耗率下降；同时提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热过程的不可逆损失。
回热抽汽系统提高了循环热效率，因此回热抽汽系统的正常投运对提高机组的热经济性具有决定性的影响。
经2014年底机组大修后启动投运以来，机组运行过程中回热抽汽系统中的低压加热系统多次出现控制目标值及各参数的振荡，需手动调节纠正，影响了自动控制的投入率，也影响了低加的正常运行以及低加疏水泵的设备安全等，以下针对低加疏水系统自动控制振荡进行原因分析并提出解决对策以及总结。
一、低加系统技术规范（一）、机组配置4台低压加热器和1台疏水冷却器，按双流程设计，由上海动力设备有限公司制造。
其中7、8号低加为独立式设计，置于凝汽器接颈部位；5、6号两台低压加热器采用卧式U形管， 5号低压加热器由蒸汽凝结段和疏水冷却段二个传热区段组成， 6号低压加热器由蒸汽凝结段组成。
排水管道防止振动措施1. 在排水管道安装处增加稳固支撑，防止管道由于振动而产生脱落现象。
2. 选择优质的管道材料，以增强其抗振性能，避免管道振动引起的损坏。
3. 定期对排水管道进行检查和维护，及时发现并处理可能导致振动的问题。
4. 采用缓冲材料或缓冲装置来减轻排水管道的振动传输，降低振动造成的影响。
5. 设计合理的管道走向和布置方案，最大限度地减少振动对管道的影响。
6. 使用减振器等专业设备，有效减少排水管道振动的影响。
7. 添加减振垫或者减振垫带，减少排水管道振动对周围环境的影响。
8. 进行振动传递特性分析，选择适当的防振措施，避免振动对管道的负面影响。
9. 对排水管道进行动态平衡设计，减少振动产生的可能性。
10. 采用合适的固定方式，稳固排水管道的位置，减少振动引起的移位现象。
11. 避免在排水管道附近进行冲击性作业，减少振动对管道的影响。
12. 设置阻尼器或管道补偿器，减少排水管道振动引起的压力变化。
13. 在排水管道上安装减振支吊架，减少振动对支架的传递。
14. 保持排水管道周围环境的平整，减少外部因素对振动的影响。
15. 优化排水管道的支撑结构，增加支点数量，提高整体的稳定性。
16. 采用隔音隔振材料，减少振动对周围环境的影响。
17. 避免排水管道受到外部振动源的干扰，减少振动传递的影响。
18. 对排水管道进行振动监测，及时发现振动异常并采取措施加以处理。
19. 采用减振管道固定夹具，增加管道的稳固性，减少振动的影响。
20. 对排水管道的材料和结构进行优化设计，以提高其抗振性能。
21. 定期进行振动试验，评估排水管道的振动特性，并针对性地采取防振措施。
22. 增加排水管道的约束点，减少振动对管道的影响。
23. 设计并安装合适的振动隔离装置，防止振动传递到管道本身或周围结构。
24. 对排水管道进行动力分析，根据振动频率选择相应的防振措施。
25. 进行振动模态分析，优化排水管道结构，防止共振引起的振动问题。

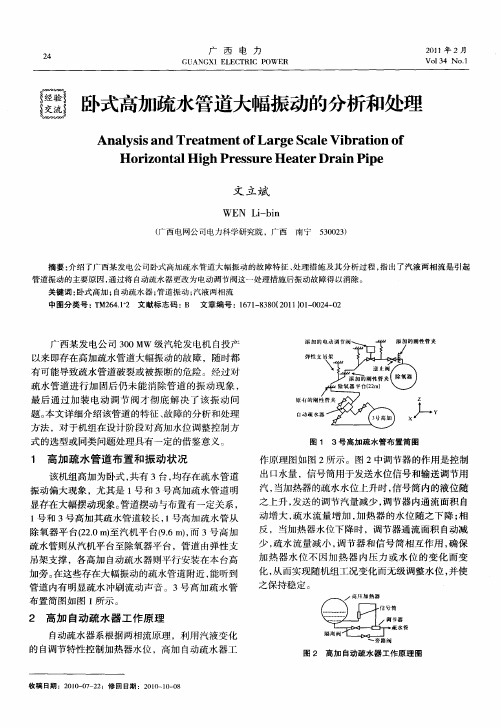

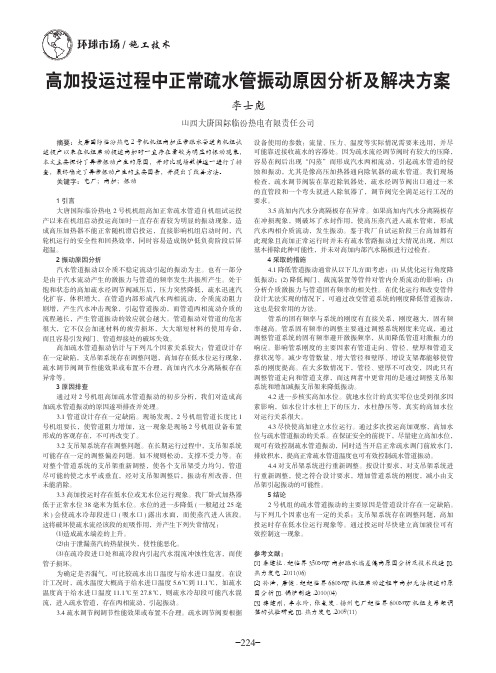

环球市场/施工技术-224-高加投运过程中正常疏水管振动原因分析及解决方案李士彪山西大唐国际临汾热电有限责任公司摘要：大唐国际临汾热电2号机机组高加正常疏水管道自机组试运投产以来在机组启动投运高加时一直存在着较为明显的振动现象，本文主要探讨了异常振动产生的原因，并对比现场数据逐一进行了排查，最终确定了异常振动产生的主要因素，并提出了改善方法。
