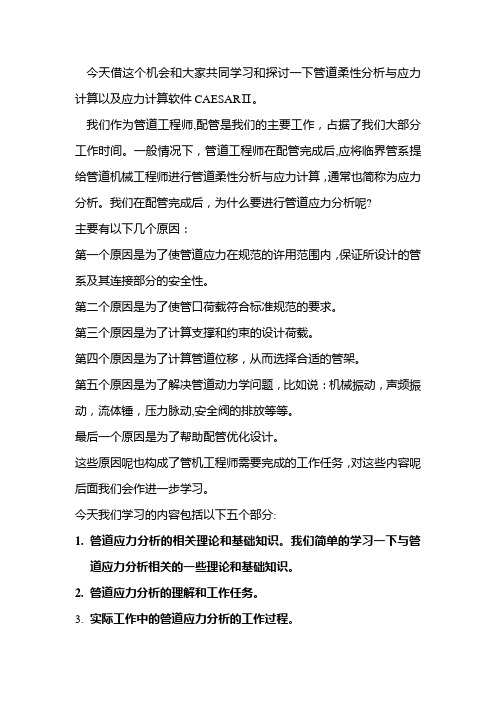

今天借这个机会和大家共同学习和探讨一下管道柔性分析与应力计算以及应力计算软件CAESARⅡ。
我们作为管道工程师,配管是我们的主要工作，占据了我们大部分工作时间。
一般情况下，管道工程师在配管完成后,应将临界管系提给管道机械工程师进行管道柔性分析与应力计算，通常也简称为应力分析。
我们在配管完成后，为什么要进行管道应力分析呢?主要有以下几个原因：第一个原因是为了使管道应力在规范的许用范围内，保证所设计的管系及其连接部分的安全性。
第二个原因是为了使管口荷载符合标准规范的要求。
第三个原因是为了计算支撑和约束的设计荷载。
第四个原因是为了计算管道位移，从而选择合适的管架。
第五个原因是为了解决管道动力学问题，比如说：机械振动，声频振动，流体锤，压力脉动,安全阀的排放等等。
最后一个原因是为了帮助配管优化设计。
这些原因呢也构成了管机工程师需要完成的工作任务，对这些内容呢后面我们会作进一步学习。
今天我们学习的内容包括以下五个部分:1.管道应力分析的相关理论和基础知识。
我们简单的学习一下与管道应力分析相关的一些理论和基础知识。
2.管道应力分析的理解和工作任务。
3.实际工作中的管道应力分析的工作过程。
4.管道的柔性设计。
5。
CAESARⅡ管道应力计算程序。
我们首先一起学习一下应力分析的理论基础一管道应力分析的相关理论和基础知识。
应力分析的相关理论和基础知识涉及的内容是非常广泛的，象是材料力学，结构力学，有限元,弹塑性力学等等。
今天我们只学习和它关系最为密切的一些内容。
如果有兴趣的话，大家可以在以后时间里进一步学习其他相关知识。
我们学习的第一点是强度理论在管系上的任一受力点，往往受到多方向应力的作用，例如：轴向应力，环向应力，剪切应力的作用.这些应力会对管道材料的力学性能产生影响，严重时将使管道材料失效或产生破坏。
这种影响程度通常用“当量应力强度”来衡量，而定量求解应力强度则要依据相应的强度理论。
涉及的强度理论主要有四种：第一种是最大主应力理论。
管道设计中关于管道应力的分析与考虑摘要：管道应力分析应该保证在设计的条件下有足够的柔性，为的是防止管道因为过度膨胀冷缩、管道自振或者是端点附加位移造成应力问题，在管道设计的时候，一部分管道要求必须进行管道应力分析和相关计算，同时还有一部分管道是不需要进行应力分析的，这种的管道分为两个部分，一种是根据实际的经验或者是已经成功的工程案例，在管道的设计中加上相应的弯管、膨胀节等环节来避免，所以就不需要进行管道应力分析，另一种就是管道的管径比较小，管道比较短，常温常压，不连接设备或者是不会产生振动，所以就不需要进行应力分析，文章就对管道的应力分析进行了详细的介绍说明。
关键词：管道设计应力分析柔性标准一、管道应力分析的主要内容管道应力分析主要分为两个部分，动力分析和静力分析：1、管道应力分析中的动力分析动力分析主要包括了六个方面，第一是管道自振频率的分析，为的是有效的防止管道系统的共振现象；第二是管道强迫振动相应的分析，目的是能够有效的控制管道的振动和应力；第三是往复压缩机（泵）气（液）柱的频率分析，通过对压缩机（泵）气（液）柱的频率的相关分析有效的防止气（液）柱的共振现象发生；第四是往复压缩机（泵）压力脉动的分析，起到控制压力脉动值的作用；第五是冲击荷载作用下的管道应力分析，可以防止管道振动和应力过大；第六是管道地震分析，为防止管道地震应力过大。
2、管道应力分析中的静力分析静力分析包括了六个方面的内容：第一是压力荷载以及持续荷载作用下的一次应力计算，为的是有效的防止塑性变形的破坏；第二是管道热胀冷缩和端点附加位移产生的位移荷载作用下的二次应力计算，通过二次应力分析计算防止疲劳破坏；第三是管道对设备产生的作用力的相应计算，能够防止作用力太大，有效的保证设备的正常运行；第四是对于管道的支吊架的受力分析计算，能够为支吊架的设计提供充足的依据；第五是为了有效的防止法兰的泄漏而对管道法兰进行的受力分析；第六是管系位移计算，防止管道碰撞和支吊点位移过大2、管道应力分析的目的对管道进行应力分析为的就是能够使管道以及管件内的应力不超过许可使用的管道应力值；为了能够使和管道系统相连接的设备的管道荷载保持在制造商或者是国际规定的许可使用范围内；保证和管道系统相连接的设备的管口局部管道应力在ASME Vlll允许的范围内；为了计算管道系统中支架以及约束的设计荷载；为了进行操作的工况碰撞检查而进行确定管道的位移；为了能够尽最大可能的优化管道系统的设计。
1. 进行应力分析的目的是1) 使管道应力在规范的许用范围内；2) 使设备管口载荷符合制造商的要求或公认的标准；3) 计算出作用在管道支吊架上的荷载；4) 解决管道动力学问题；5) 帮助配管优化设计。
2. 管道应力分析主要包括哪些内容？各种分析的目的是什么？答：管道应力分析分为静力分析和动力分析。
1) 静力分析包括：(l)压力荷载和持续荷载作用下的一次应力计算――防止塑性变形破坏；(2)管道热胀冷缩以及端点附加位移等位移荷载作用下的二次应力计算――防止疲劳破坏；(3)管道对设备作用力的计算――防止作用力太大，保证设备正常运行；(4)管道支吊架的受力计算――为支吊架设计提供依据；(5)管道上法兰的受力计算――防止法兰泄漏；(6)管系位移计算――防止管道碰撞和支吊点位移过大。
2) 动力分析包括：(l)管道自振频率分析――防止管道系统共振；(2)管道强迫振动响应分析――控制管道振动及应力；(3)往复压缩机气柱频率分析――防止气柱共振；(4)往复压缩机压力脉动分析――控制压力脉动值。
3. 管道应力分析的方法管道应力分析的方法有：目测法、图表法、公式法、和计算机分析方法。
选用什么分析方法，应根据管道输送的介质、管道操作温度、操作压力、公称直径和所连接的设备类型等设计条件确定。
4. 对管系进行分析计算1) 建立计算模型（编节点号），进行计算机应力分析时，管道轴测图上需要提供给计算机软件数据的部位和需要计算机软件输出数据的部位称作节点：(1) 管道端点(2) 管道约束点、支撑点、给定位移点(3) 管道方向改变点、分支点(4) 管径、壁厚改变点(5) 存在条件变化点（温度、压力变化处）(6) 定义边界条件（约束和附加位移）(7) 管道材料改变处（包括刚度改变处，如刚性元件）(8) 定义节点的荷载条件（保温材料重量、附加力、风载、雪载等）(9) 需了解分析结果处(如跨距较长的跨中心点)(10) 动力分析需增设点2) 初步计算（输入数据符合要求即可进行计算）(1) 利用计算机推荐工况（用CASWARII计算，集中荷载、均布荷载特别加入）(2) 弹簧可由程序自动选取(3) 计算结果分析(4) 查看一次应力、二次应力的核算结果(5) 查看冷态、热态位移(6) 查看机器设备受力(7) 查看支吊架受力（垂直荷载、水平荷载）(8) 查看弹簧表3) 反复修改直至计算结果满足标准规范要求（计算结果不满足要求可能存在的问题）(1) 一次应力超标，缺少支架(2) 二次应力超标，管道柔性不够或三通需加强(3) 冷态位移过大，缺少支架(4) 热态水平位移过大，缺少固定点或∏型(5) 机器设备受力过大，管道柔性不够(6) 固定、限位支架水平受力过大，固定、限位支架位置不当或管道柔性不够(7) 支吊点垂直力过大，可考虑采用弹簧支吊架(8) 弹簧荷载、位移范围选择不当，人为进行调整5. 编制计算书，向相关专业提交分析计算结果1) 计算书内容(1) 一次应力校核内容(2) 二次应力校核内容(3) 约束点包括固定点、支吊点、限位导向点和位移点冷态、热态受力(4) 各节点的冷态、热态位移(5) 弹簧支吊架和膨胀节的型号等有关信息(6) 离心泵、压缩机和汽轮机的受力校核结果(7) 经分析最终确定的管道三维立体图，包括支吊架位置、形式、膨胀节位置等信息2) 向相关专业提交分析计算结果(1) 向配管专业提交管道应力分析计算书，计算书不提供给甲方(2) 向设备专业提交设备需确认的设备受力(3) 如果支撑点、限位点、导向点的荷载较大，应向结构专业提交荷载数据(4) 将往复压缩机管道布置及支架设置提交压缩机制造厂确认6. 何谓一次应力，何谓二次应力？分别有哪些荷载产生？这两种应力各有何特点？答：一次应力是指由于外加荷载，如压力或重力等的作用产生的应力。
管道应力分析和计算
目次
1 概述
1.1 管道应力计算的主要工作
1.2 管道应力计算常用的规范、标准1.3 管道应力分析方法
1.4 管道荷载
1.5 变形与应力
1.6 强度指标与塑性指标
1.7 强度理论
1.8 蠕变与应力松弛
1.9 应力分类
1.10 应力分析
2 管道的柔性分析与计算
2.1 管道的柔性
2.2 管道的热膨胀补偿
2.3 管道柔性分析与计算的主要工作2.4 管道柔性分析与计算的基本假定2.5 补偿值的计算
2.6 冷紧
2.7 柔性系数与应力增加系数
2.8 作用力和力矩计算的基本方法2.9 管道对设备的推力和力矩的计算
3 管道的应力验算
3.1 管道的设计参数
3.2 钢材的许用应力
3.3 管道在内压下的应力验算
3.4 管道在持续荷载下的应力验算
3.5 管道在有偶然荷载作用时的应力验算3.6 管系热胀应力范围的验算
3.7 力矩和截面抗弯矩的计算
3.8 应力增加系数
3.9 应力分析和计算软件。
管道应力分析和计算管道应力分析和计算目次1 概述1.1 管道应力计算的主要工作1.2 管道应力计算常用的规范、标准1.3 管道应力分析方法1.4 管道荷载1.5 变形与应力1.6 强度指标与塑性指标1.7 强度理论1.8 蠕变与应力松弛1.9 应力分类1.10 应力分析2 管道的柔性分析与计算2.1 管道的柔性2.2 管道的热膨胀补偿2.3 管道柔性分析与计算的主要工作2.4 管道柔性分析与计算的基本假定2.5 补偿值的计算2.6 冷紧2.7 柔性系数与应力增加系数2.8 作用力和力矩计算的基本方法2.9 管道对设备的推力和力矩的计算3 管道的应力验算3.1 管道的设计参数3.2 钢材的许用应力3.3 管道在内压下的应力验算3.4 管道在持续荷载下的应力验算3.5 管道在有偶然荷载作用时的应力验算3.6 管系热胀应力范围的验算3.7 力矩和截面抗弯矩的计算3.8 应力增加系数3.9 应力分析和计算软件1 概述1.1 管道应力计算的主要工作火力发电厂管道（以下简称管道）应力计算的主要工作是验算管道在内压、自重和其他外载作用下所产生的一次应力和在热胀、冷缩及位移受约束时所产生的二次应力；判断计算管道的安全性、经济性、合理性，以及管道对设备产生的推力和力矩应在设备所能安全承受的范围内。
管道的热胀应力应按冷、热态的应力范围验算。
管道对设备的推力和力矩应按冷状态下和工作状态下可能出现的最大值分别进行验算。
1.2 管道应力计算常用的规范、标准（1）DL/T 5366－2006火力发电厂汽水管道应力计算技术规程（2）ASME B 31.1－2004动力管道在一般情况下，对国内工程采用DL/T 5366进行管道应力验算。
对涉外工程或顾客有要求时，采用B 31.1进行管道应力验算。
1.3 管道应力分析方法管道应力分析方法分为静力分析和动力分析。
对于静荷载，例如：管道内压、自重和其他外载以及热胀、冷缩和其他位移荷载作用的应力计算，采用静力分析法。
管道应力分析第一章任务与职责1. 管道柔性设计的任务压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况；1) 因应力过大或金属疲劳而引起管道破坏；2) 管道接头处泄漏；3) 管道的推力或力矩过大，而使与管道连接的设备产生过大的应力或变形，影响设备正常运行；4) 管道的推力或力矩过大引起管道支架破坏；2. 压力管道柔性设计常用标准和规范1) GB 50316-2000《工业金属管道设计规范》2) SH/T 3041-2002《石油化工管道柔性设计规范》3) SH 3039-2003《石油化工非埋地管道抗震设计通则》4) SH 3059-2001《石油化工管道设计器材选用通则》5) SH 3073-95《石油化工企业管道支吊架设计规范》6) JB/T 8130.1-1999《恒力弹簧支吊架》7) JB/T 8130.2-1999《可变弹簧支吊架》8) GB/T 12777-1999《金属波纹管膨胀节通用技术条件》9) HG/T 20645-1998《化工装置管道机械设计规定》10) GB 150-1998《钢制压力容器》3. 专业职责1) 应力分析(静力分析动力分析）2) 对重要管线的壁厚进行计算3) 对动设备管口受力进行校核计算4) 特殊管架设计4. 工作程序1) 工程规定2) 管道的基本情况3) 用固定点将复杂管系划分为简单管系，尽量利用自然补偿4) 用目测法判断管道是否进行柔性设计5) L型U型管系可采用图表法进行应力分析6) 立体管系可采用公式法进行应力分析7) 宜采用计算机分析方法进行柔性设计的管道8) 采用CAESAR II 进行应力分析9) 调整设备布置和管道布置10) 设置、调整支吊架11) 设置、调整补偿器12) 评定管道应力13) 评定设备接口受力14) 编制设计文件15) 施工现场技术服务5. 工程规定1) 适用范围2) 概述3) 设计采用的标准、规范及版本4) 温度、压力等计算条件的确定5) 分析中需要考虑的荷载及计算方法6) 应用的计算软件7) 需要进行详细应力分析的管道类别8) 管道应力的安全评定条件9) 机器设备的允许受力条件（或遵循的标准）10)防止法兰泄漏的条件11)膨胀节、弹簧等特殊元件的选用要求12)业主的特殊要求13)计算中的专门问题（如摩擦力、冷紧等的处理方法）14)不同专业间的接口关系15)环境设计荷载16)其它要求第二章压力管道柔性设计1. 管道的基础条件包括：介质温度压力管径壁厚材质荷载端点位移等。
