血管超声操作及测量手法

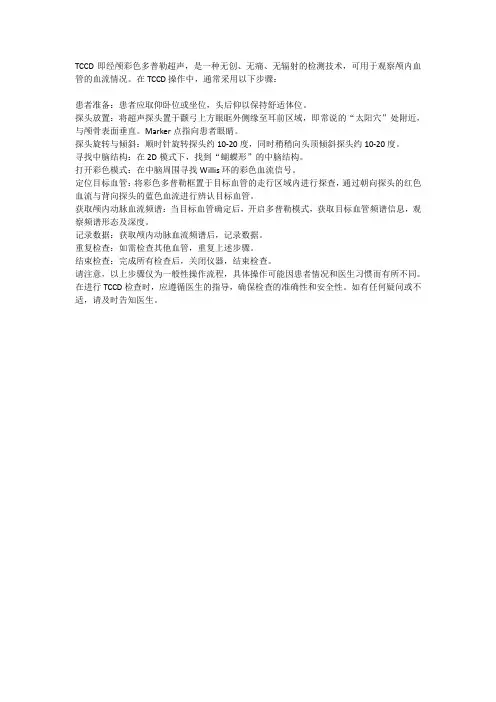

TCCD即经颅彩色多普勒超声，是一种无创、无痛、无辐射的检测技术，可用于观察颅内血管的血流情况。

在TCCD操作中，通常采用以下步骤：
患者准备：患者应取仰卧位或坐位，头后仰以保持舒适体位。

探头放置：将超声探头置于颧弓上方眼眶外侧缘至耳前区域，即常说的“太阳穴”处附近，与颅骨表面垂直。

Marker点指向患者眼睛。

探头旋转与倾斜：顺时针旋转探头约10-20度，同时稍稍向头顶倾斜探头约10-20度。

寻找中脑结构：在2D模式下，找到“蝴蝶形”的中脑结构。

打开彩色模式：在中脑周围寻找Willis环的彩色血流信号。

定位目标血管：将彩色多普勒框置于目标血管的走行区域内进行探查，通过朝向探头的红色血流与背向探头的蓝色血流进行辨认目标血管。

获取颅内动脉血流频谱：当目标血管确定后，开启多普勒模式，获取目标血管频谱信息，观察频谱形态及深度。

记录数据：获取颅内动脉血流频谱后，记录数据。

重复检查：如需检查其他血管，重复上述步骤。

结束检查：完成所有检查后，关闭仪器，结束检查。

请注意，以上步骤仅为一般性操作流程，具体操作可能因患者情况和医生习惯而有所不同。

在进行TCCD检查时，应遵循医生的指导，确保检查的准确性和安全性。

如有任何疑问或不适，请及时告知医生。

超声探头的种类及常用手法1. 超声探头的种类超声探头是超声诊断仪器的重要组成部分，用于产生和接收超声波信号，并将其转化为数字信号进行图像处理。

根据应用需求和使用环境的不同，超声探头可以分为以下几种类型：1.1 线性探头线性探头也称为直线探头或排列探头，采用一维排列的方式进行成像。

它的特点是像素密度高，图像分辨率高，适用于浅部组织的成像。

线性探头常用于乳腺、甲状腺、血管等部位的检查。

1.2 凸面探头凸面探头也称为凸透镜探头，采用弧面设计，可以提供较宽的视场和较大的深度范围。

凸面探头适用于腹部、胸部、心脏等器官的检查，特别适用于肝脏、胰腺等深部组织的成像。

1.3 阵列探头阵列探头又称为多普勒探头，具有多个元件组成的阵列，能够进行多个方向的扫描，实现多角度成像。

阵列探头适用于心脏、子宫、胎儿等需要动态观察的器官。

1.4 直视探头直视探头是一种特殊的探头，通常用于内窥镜超声检查。

它通过插入体腔或组织进行检查，可以直接观察到内部结构。

2. 超声探头的常用手法超声探头在医学检查中有多种应用手法，包括以下几种常见手法：2.1 B超成像B超成像是超声诊断中最常用的手法之一，通过对组织的回声进行分析，可以获得图像信息。

B超成像适用于几乎所有部位的检查，包括肝脏、肾脏、胸部、盆腔等。

2.2 彩色多普勒超声彩色多普勒超声是一种结合了多普勒效应和超声成像的技术，可以显示血流和血流速度信息。

彩色多普勒超声广泛应用于心脏、血管、肝脏等器官的检查，对于血液循环和血流动力学的评估具有重要意义。

2.3 弹性成像弹性成像是一种用于评估组织弹性和硬度的技术。

通过对组织的变形或位移进行测量，可以获取组织的弹性特性，用于肿瘤、乳腺、甲状腺等病变的鉴别诊断。

2.4 三维超声三维超声是一种在平面成像基础上增加了深度信息的技术，可以提供更准确的空间结构信息。

三维超声广泛应用于胎儿、子宫、卵巢等器官的检查，对于胎儿的发育观察具有重要意义。

结论超声探头的种类和常用手法多样，适用于各种器官和组织的检查与诊断。

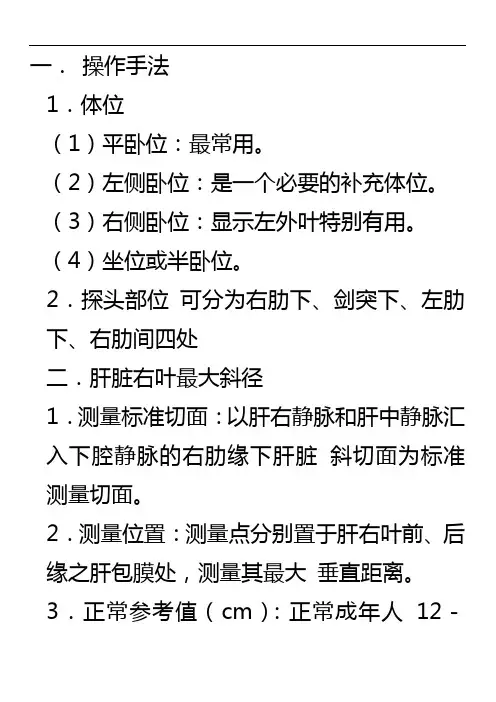

一．操作手法1．体位（1）平卧位：最常用。

（2）左侧卧位：是一个必要的补充体位。

（3）右侧卧位：显示左外叶特别有用。

（4）坐位或半卧位。

2．探头部位可分为右肋下、剑突下、左肋下、右肋间四处二．肝脏右叶最大斜径1．测量标准切面：以肝右静脉和肝中静脉汇入下腔静脉的右肋缘下肝脏斜切面为标准测量切面。

2．测量位置：测量点分别置于肝右叶前、后缘之肝包膜处，测量其最大垂直距离。

3．正常参考值（cm）：正常成年人12－14cm。

三．肝脏右叶前后径1．测量标准切面：第五或第六肋间肝脏右叶的最大切面为标准测量切面。

2．测量位置：测量点分别置于肝右叶前、后缘之肝包膜处，测量其最大垂直距离。

3．正常参考值（cm）：正常成年人8－10cm。

四．肝脏左叶厚度和长度经线1．测量标准切面：以通过腹主动脉的肝左叶矢状纵切面为标准测量切面，向上尽可能显示隔肌。

2．测量位置：左叶厚度测量点分别置于肝左叶前后缘最宽处的肝包膜（包括尾状叶），测量其最大前后距离，左时长度测量点分别置于肝左叶的上下缘包膜处与人体中线平行。

3．正常参考值（cm）：肝左叶厚径不超过6cm，肝左叶长径不超过9cm。

五．门静脉及胆总管的宽度1．测量标准切面：以右助缘下第一肝门纵断面为标准测量切面，胆总管要求尽量显示其全长至胰头后方。

2．测量位置：门静脉测量要求在距第一肝门1-2c m处测量其宽径，胆总管测量要求在其全长之最宽处测量。

3，正常参考值（cm）：门静脉主干宽度（内径）1.0～1.2cm，胆总管宽度（内径）0.4～0.6cm。

六．脾脏厚度1．测量标准切面：左肋间脾脏斜切面，要求显示脾静脉出脾门部图像。

2．测量位置：测量点选在脾门边缘至脾对侧缘之垂直距离测量。

3．正常参考值（cm）：正常成年人不超过4cm。

七．脾脏长度1．测量标准切面：左助间脾脏斜切面。

尽量显示脾的全长，同时显示脾静脉出脾门部图像。

2．测量位置：测量点选在脾上下极的包膜处。

3．正常参考值（cm）：正常成年人不超过12cm。

超声波检查的原理和操作技巧超声波检查是一种常见的医学检查方法，通过利用声波的特性来观察和诊断人体内部病变。

它具有无创、非放射性、实时性等优势，在临床应用中广泛受到医生和患者的青睐。

本文将介绍超声波检查的原理和操作技巧，帮助读者更好地了解和应用这一检查方法。

一、超声波检查的原理超声波是一种频率超过人类听觉范围的机械波，它通过声波的反射和传播来获取人体内部器官的影像。

超声波检查的原理主要基于以下几个方面：1. 声波的反射：超声波在不同组织之间的传播速度不同，当声波遇到不同密度或不同介质的物体时，会发生反射。

利用这一原理，可以通过探头将超声波发送入体内，接收并记录反射回来的声波，再进行图像重建。

2. 声波的传播速度：不同组织对超声波的传播速度也不同。

在超声波检查中，可以根据声波传播速度的差异，对不同组织进行区分，从而呈现出详细的图像。

3. 吸收和散射：超声波在组织内的传播过程中，会受到组织的吸收和散射的影响。

这些影响因素会使得部分声波被吸收或散射，从而导致图像的质量下降。

因此，在超声波检查中，需要根据不同组织的特点和调整仪器参数，以获得清晰的影像。

二、超声波检查的操作技巧超声波检查是一项操作简单、非侵入性的检查方法。

以下是一些常用的超声波检查操作技巧：1. 患者准备：超声波检查需要在空腹状态下进行，以减少肠道气体和其他物质对图像的干扰。

患者应提前4-6小时禁食，并饮用适量的水，使膀胱充盈。

2. 检查仪器：选择适合的探头和设备，根据不同部位的需求进行调节。

探头的角度和位置要调整到合适的位置，以获得清晰的影像。

在检查过程中，需要调节超声波的频率、深度和增益等参数，以获得最佳的成像效果。

3. 操作手法：在进行超声波检查时，医生需要熟练掌握操作手法，准确地将探头放置在患者身体的对应部位。

探头的移动速度要适中，避免过快或过慢，以免影响图像的质量。

同时，要注意调节探头的角度和方向，以便观察目标结构的不同层面。

4. 解读和记录：医生在检查过程中需要准确地观察和解读患者的超声波影像，并及时记录所见。

血管内超声标准
一、血管壁结构评估
1.血管壁厚度：通过超声测量血管壁的厚度，评估血管壁的结构是否正常。

2.血管壁弹性：通过超声测量血管壁的弹性，评估血管壁的硬度是否正常。

二、血管内斑块检测
1.斑块形态：通过超声观察血管内斑块的形态，评估斑块的性质和稳定性。

2.斑块大小：通过超声测量斑块的大小，评估斑块对血管的阻塞程度。

三、血管狭窄程度评估
1.血管直径：通过超声测量血管的直径，评估血管狭窄的程度。

2.血流速度：通过超声测量血流的速度，评估血管狭窄对血流的影响。

四、血管功能评估
1.血管顺应性：通过超声测量血管的顺应性，评估血管对血液流动的适应能
力。

2.阻力指数：通过超声测量阻力指数，评估血管的阻力情况。

五、血栓形成评估
1.血栓大小：通过超声测量血栓的大小，评估血栓对血管的阻塞程度。

2.血栓位置：通过超声观察血栓的位置，评估血栓对血流的影响。

以上是血管内超声标准的主要内容，通过这些标准的评估，可以更准确地了解血管的健康状况，为临床诊断和治疗提供有力的支持。

超声探头的种类及常用手法超声探头是超声医学中非常重要的工具，被广泛应用于临床诊断和研究。

本文将介绍超声探头的不同种类以及常用的手法。

超声探头根据其工作原理和应用领域的不同，可以分为以下几种常见的类型：线阵探头：线阵探头由多个发射和接收元件组成，能够提供高分辨率的图像，适用于心脏、肝脏等器官的成像。

行阵探头：行阵探头具有更大的扫描范围和较高的成像速度，适用于观察血流动力学和评估器官功能。

轴向探头：轴向探头适用于___的成像，如腹部和盆腔。

表面探头：表面探头适用于皮肤深度成像，如乳腺和甲状腺。

腔体探头：腔体探头适用于腔内器官的成像，如子宫和胃。

超声探头的应用手法根据不同的临床需求和研究目的而异。

以下是一些常见的超声探头应用手法：B超成像：B超成像是超声医学中最常见和基础的成像手法，通过测量超声波在组织结构中的反射来获得图像。

彩色多普勒：彩色多普勒是通过分析血液流动的速度和方向，将血流显示为彩色图像。

它可用于血管的评估和异常血流的检测。

三维超声成像：三维超声成像可以提供更全面和立体的图像信息，有助于进行器官结构和体积的评估。

弹性成像：弹性成像可以评估组织的硬度和弹性特性，可用于肿瘤的鉴别和评估。

组织多普勒：组织多普勒可以评估组织的血液灌注情况和运动状态，适用于心肌功能和肌腱病变的评估。

总之，超声探头的种类和应用手法多种多样，根据具体的临床需求选择合适的探头和手法，能够更准确地进行诊断和研究。

超声探头是超声诊断中的核心设备，主要有以下几种类型：线性探头：线性探头是一种矩形的超声探头，适用于浅表部位的检查，如甲状腺、乳腺等。

它具有高分辨率和较大的视野角，能够清晰显示组织结构。

凸面探头：凸面探头呈拱形，适用于检查深部器官，如心脏、肝脏等。

它能够产生较好的声像质量，并且具有较大的探查深度。

阵列探头：阵列探头由多个小探头组成，可以同时发射和接收超声波，具有较高的帧率和较好的分辨率。

它适用于实时成像和血流成像，常用于脑部和心脏的检查。

超声探头的种类及常用手法超声探头是超声医学成像系统中的重要组成部分。

它用于产生超声波，并接收回波信号，从而获得体内组织的图像信息。

根据不同的需求，超声探头可以有多种不同的种类和手法。

1.线性探头：线性探头也称为高频探头，它适用于对浅表组织进行成像，如甲状腺、乳房、软组织、血管等。

线性探头的特点是成像分辨率高，图像清晰，适合于进行局部的高分辨率观察。

2.凸面探头：凸面探头也称为波形探头，适用于对深部组织进行成像，如心脏、肝脏、膈肌等。

凸面探头的特点是成像深度较深，适合于进行心脏、腹部等深度组织的全貌观察。

3.阵列探头：阵列探头是一种特殊的探头，它由多个发射元件和接收元件组成，可以实现多线梯度指向和多线扫描，从而提高了成像的速度和分辨率。

阵列探头适用于需要高速成像的场合，如动态观察心脏运动等。

4.直线探头：直线探头也称为带状探头，它的发射和接收元件按照一条直线排列，适用于需要对长条状器官进行成像的场合，如血管、肌腱、尿路等。

直线探头的特点是成像范围宽，适合于连续扫描。

5.内窥镜探头：内窥镜探头是一种特殊的探头，具有较小的尺寸，并可以通过体腔的自然孔道进入体内进行成像，如胃镜、膀胱镜、宫腔镜等。

内窥镜探头适用于需要观察体腔内脏器官的情况，可以实时观察，并对病灶进行活检。

在超声探头的使用方面，根据不同的应用需要，还可以有以下常用手法：1.B超成像：B超成像是最常见的超声成像手法，通过扫描探头在不同位置的回波信号，构建出人体内部的二维图像。

B超成像广泛应用于妇产科、泌尿科、乳腺科等领域。

2.彩色多普勒成像：彩色多普勒成像是在B超成像的基础上加入了彩色编码，用来表示流速和流向。

它可以显示血流的速度和方向，广泛应用于心脏、血管和肝脏等器官的检查。

3.市场成像：市场成像是一种通过扫描探头的移动和旋转，实现对器官的多个切面进行成像的手法。

它可以提供更全面的观察，广泛应用于心脏、肝脏和肾脏等器官的检查。

4.三维/四维超声：三维/四维超声是一种可以提供动态立体图像的超声成像手法。

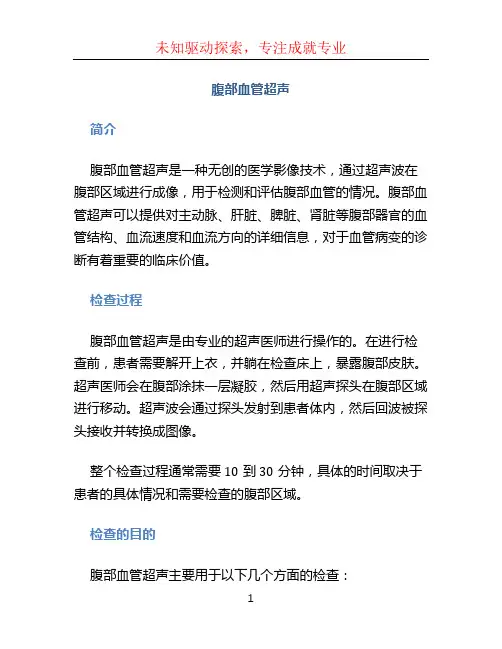

腹部血管超声简介腹部血管超声是一种无创的医学影像技术，通过超声波在腹部区域进行成像，用于检测和评估腹部血管的情况。

腹部血管超声可以提供对主动脉、肝脏、脾脏、肾脏等腹部器官的血管结构、血流速度和血流方向的详细信息，对于血管病变的诊断有着重要的临床价值。

检查过程腹部血管超声是由专业的超声医师进行操作的。

在进行检查前，患者需要解开上衣，并躺在检查床上，暴露腹部皮肤。

超声医师会在腹部涂抹一层凝胶，然后用超声探头在腹部区域进行移动。

超声波会通过探头发射到患者体内，然后回波被探头接收并转换成图像。

整个检查过程通常需要10到30分钟，具体的时间取决于患者的具体情况和需要检查的腹部区域。

检查的目的腹部血管超声主要用于以下几个方面的检查：1.主动脉疾病：可以检测到主动脉的扩张、狭窄、夹层等疾病，帮助医生判断疾病的程度和治疗方案。

2.肝脏血管病变：可以检测到肝动脉、门静脉等血管的异常，帮助医生了解肝脏的血液供应情况。

3.脾脏血管病变：可以检测到脾动脉、脾静脉等血管的异常，帮助医生了解脾脏的血液供应情况。

4.肾脏血管病变：可以检测到肾动脉、肾静脉等血管的异常，帮助医生了解肾脏的血液供应情况。

检查结果腹部血管超声可以生成清晰的图像，显示出腹部血管的解剖结构和血流情况。

医生会根据检查结果判断是否存在血管病变，如动脉狭窄、血栓形成等，并评估病变的程度和对周围器官的影响。

根据检查结果，医生可以确定最适合的治疗方案，并及时进行干预治疗。

注意事项进行腹部血管超声前需要注意以下几点：1.患者需要空腹进行检查，通常要求禁食8小时以上。

空腹可以避免肠道的气体和食物对腹部超声图像的干扰。

2.检查前要告知医生是否有过敏史，特别是对超声凝胶或麻药有过敏的患者。

3.孕妇应在医生指导下进行腹部血管超声检查，以避免超声波对胎儿的影响。

4.检查过程中患者需要保持平静和配合，以便医生能够获得准确的图像信息。

结论腹部血管超声是一种无创、简便、安全的医学影像技术，对于腹部血管病变的诊断和治疗具有重要的临床意义。

超声探头的种类及常用手法一、超声探头可以从以下不同方面来分类：1、按诊断部位分类：有眼科探头、心脏探头、腹部探头、颅脑探头、腔内探头和儿童探头等；2、按应用方式分类：有体外探头、体内探头、穿刺活检探头；3、按探头中换能器所用振元数目分类：有单元探头和多元探头；4、按波束控制方式分类：则有线扫探头、相控阵探头、机械扇扫探头和方阵探头等；5、按探头的几何形状分类：用在不同诊则有矩形探头、柱断部位的各形探头、弧形探类超声探头（又称凸形）、圆形探头等。

一般情况下，工作中习惯使用的是按照诊断部位分类、波束控制方式分类以及探头的集合形状分类。

二、一般常见的B超探头1、凸阵探头3.5MHz2、线阵探头3.5MHz3、高频线阵7.5MHz4、腔体探头6.5MHz5、心脏探头3.2MHz6、相控阵探头3.0MHz7、三维探头3.5MHB超换能器（探头）从外形分：机械扇扫与凸阵相似，都是圆柱形，线阵为长方体形；从扫描工作方式分：机械扇扫是由微电机驱动变向机构带动压电陶瓷进行扇形运动，凸阵和线阵则为电子扫描，即通过依次触发压电陶瓷阵列中的阵元来实现扫描；从探测所显示图象分：机械扇扫和图阵为扇子形状，上小下大。

线阵则为等宽平面；另外，机械式B超换能器工作时存在机械噪声和微震感，凸阵、线阵则无这些现象。

三、探头使用方向在超声检查过程中，超声波的发射和接收都是通过探头来实现的。

探头的性能直接影响超声波的特性，影响超声的成像效果。

常用的超声探头包括相控阵探头、凸阵探头及线阵探头。

（1）相控阵探头探头表面积小，易于通过肋间隙扫查整个心脏。

一般频率较低，小儿相控阵探头频率略高。

主要用于心脏扫查、颅内血管扫查及肺超声扫查等。

（2）凸阵探头探头表面积较大，易于扫查腹腔各器官及间隙，一般频率较低，小儿凸阵探头略高，但探头表面积较小。

主要用于腹腔、盆腔各器官扫查、FAST扫查、胸腔积液扫查及肺超声扫查等。

（3）线阵探头探头表面积不一，有大有小。

颈部血管超声测量方法
颈部血管超声测量方法主要包括以下步骤：
1. 探头频率选择：一般采用彩色多普勒超声诊断仪，探头频率选择～。

2. 受检者体位：受检者取仰卧位，双肩垫枕，头略后倾。

3. 扫描范围：从颈动脉的根部开始，从长轴和短轴两个方向显示颈总动脉、颈总动脉分叉处、颈内动脉、颈外动脉的结构。

4. 观察并记录：观察并记录颈动脉内-中膜厚度（IMT）有无粥样斑块及斑块的类型、有无管腔狭窄及程度。

5. 测量内中膜厚度（IMT）：在纵断面进行测量内中膜厚度（IMT），正常时。

6. 检测血管内径：探头从颈根部向头侧移动作横向扫查，显示颈总动脉近心端、中部、远端、颈动脉分叉处及颈内、颈外动脉。

测量从内膜内表面至外侧内膜内表面的距离，以心脏收缩期为准。

部位包括颈总动脉中部、颈内动脉距其窦1cm处、颈外动脉距分叉1cm处。

7. 观察斑块和狭窄情况：观察各血管壁四周有无斑块，测量残腔大小、计算面积狭窄百分比。

以上步骤完成后，颈部血管超声测量工作就完成了，可以根据检查结果判断是否存在血管异常的情况。

超声测量主动脉根部的方法
1. 准备，在进行超声测量之前，医生会要求患者脱掉上衣，躺在检查床上，以便更好地进行超声波探头的接触和移动。

通常会在患者的胸部涂抹适量的凝胶以提高超声波的传导效果。

2. 定位，医生会使用超声波探头在患者的胸部进行定位，以便获得清晰的主动脉根部影像。

通常会通过胸骨旁的适当位置进行探头的放置。

3. 测量，一旦获得清晰的主动脉根部影像，医生会使用超声波测量工具测量主动脉根部的直径。

通常会在平面和立体超声图像上进行测量，以获得更加准确的结果。

4. 分析，测量完成后，医生会对获得的数据进行分析，包括主动脉根部的直径、形态和功能。

这些数据可以帮助医生评估患者的动脉硬化程度、主动脉瓣功能和主动脉瘤等疾病情况。

5. 结论，最后，医生会根据测量和分析的结果向患者解释他们的主动脉根部状况，并制定后续的治疗或随访计划。

总的来说，超声测量主动脉根部是一种安全、无创的检查方法，可以为医生提供重要的心血管健康信息，帮助他们进行诊断和治疗
决策。

超声操作手法、体位、标准切面、测量位置、及参考值一．操作手法1．体位（1）平卧位：最常用。

（2）左侧卧位：是一个必要的补充体位。

（3）右侧卧位：显示左外叶特别有用。

（4）坐位或半卧位。

2．探头部位可分为右肋下、剑突下、左肋下、右肋间四处二．肝脏右叶最大斜径1．测量标准切面：以肝右静脉和肝中静脉汇入下腔静脉的右肋缘下肝脏斜切面为标准测量切面。

2．测量位置：测量点分别置于肝右叶前、后缘之肝包膜处，测量其最大垂直距离。

3．正常参考值（cm）：正常成年人12－14cm。

三．肝脏右叶前后径1．测量标准切面：第五或第六肋间肝脏右叶的最大切面为标准测量切面。

2．测量位置：测量点分别置于肝右叶前、后缘之肝包膜处，测量其最大垂直距离。

3．正常参考值（cm）：正常成年人8－10cm。

四．肝脏左叶厚度和长度经线1．测量标准切面：以通过腹主动脉的肝左叶矢状纵切面为标准测量切面，向上尽可能显示隔肌。

2．测量位置：左叶厚度测量点分别置于肝左叶前后缘最宽处的肝包膜（包括尾状叶），测量其最大前后距离，左时长度测量点分别置于肝左叶的上下缘包膜处与人体中线平行。

3．正常参考值（cm）：肝左叶厚径不超过6cm，肝左叶长径不超过9cm。

五．门静脉及胆总管的宽度1．测量标准切面：以右助缘下第一肝门纵断面为标准测量切面，胆总管要求尽量显示其全长至胰头后方。

2．测量位置：门静脉测量要求在距第一肝门1-2c m处测量其宽径，胆总管测量要求在其全长之最宽处测量。

3，正常参考值（cm）：门静脉主干宽度（内径）1.0～1.2cm，胆总管宽度（内径）0.4～0.6cm。

六．脾脏厚度1．测量标准切面：左肋间脾脏斜切面，要求显示脾静脉出脾门部图像。

2．测量位置：测量点选在脾门边缘至脾对侧缘之垂直距离测量。

3．正常参考值（cm）：正常成年人不超过4cm。

七．脾脏长度1．测量标准切面：左助间脾脏斜切面。

尽量显示脾的全长，同时显示脾静脉出脾门部图像。

2．测量位置：测量点选在脾上下极的包膜处。
