主板开机电路

电源主板开机电路工作原理分析只要将A TX电源的第14脚的电压拉低，A TX电源就开始工作，输出各组电压。

如图7-1所示，只要将A TX电源的第14脚对地短接，A TX电源就能开始工作。

对于不能触发开机的土板，如果知道A TX电源的启动原理，就可以直接将A TX电源的第14脚对地短接而强行开机，以检查除了开机电路外其他的电路是否正常，如图7-2所示。

开机电路就是在接收到开机触发信号后，通过电路实现将A TX电源第14脚的电压拉低的这么一个功能，它的电路原理如图7-3所示。

在A TX电源接上市电后，电源虽然没有启动，但第9脚会有5V的电压输出，称之为待命电乐。

5V待命电压经过稳压电路后，输出3.3V的电压供给触发电路。

另外，5V待命电压经过一个电阻接到开机键的一端。

开机时按下开机键，A点的电压被拉低，这样就会产生一个触发信号输入到触发电路中。

触发电路从B点输出一个逻辑高电平（这个电压是一直保持的，直到第二次触发），这个高电平加在三极管的发射结（be）之间使得三极管导通，从而使集电极（c）的电位被拉低，也就是A TX 电源的第14脚电位被拉低，这样A TX电源即开始工作，输出各组电压供给主板。

关机时按下开机键，A点的电压被拉低，这样就会产生一个触发信号输入到触发电路中。

触发电路接收到触发信号后使B点的电压翻转，即由原来的逻辑高电平翻转为逻辑低电平（这个电压是一直保持的，直到第二次触发）。

由于三极管发射结（be）没有偏置电压，于是三极管截止，集电极（c）的电位升高，也就是A TX电源的第14脚电位升高，这样A TX电源即停止工作。

有些主板不上CPU是不能开机的，例如一些SOCKET478 CPU座的主板，它是将三极管的发射极接到CPU座的AF26引脚，如图7-4所示。

CPU后，通过CPU的AF26引脚与AE26引脚（接地）相连，结果就与图7-3所示的电路一样，因此也就能控制开机了。

根据这个原理，在CPU假负载上将AF26引脚与AE26引脚相连（SOCKET478的CPU假负载），如图7-5所示，这样主板就认为有CPU存在，因此小上CPU也能进行开机。

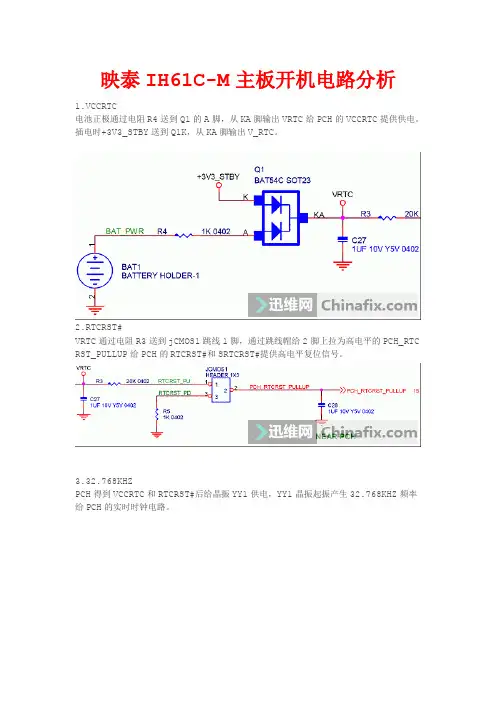

映泰IH61C-M主板开机电路分析1.VCCRTC电池正极通过电阻R4送到Q1的A脚，从KA脚输出VRTC给PCH的VCCRTC提供供电。

插电时+3V3_STBY送到Q1K，从KA脚输出V_RTC。

2.RTCRST#VRTC通过电阻R3送到jCMOS1跳线1脚，通过跳线帽给2脚上拉为高电平的PCH_RTC RST_PULLUP给PCH的RTCRST#和SRTCRST#提供高电平复位信号。

3.32.768KHZPCH得到VCCRTC和RTCRST#后给晶振YY1供电，YY1晶振起振产生32.768KHZ频率给PCH的实时时钟电路。

4.VCCDSW深度休眠供电插上ATX电源，电源输出5V待机供电+5V_STBY，送到U3（UP7704）芯片，给U3芯片提供工作条件，+5V_STBY给U3芯片3脚和4脚供电，+5V_STBY再通过R25和R54电阻分压后，给芯片2脚一个高电平的开启信号，芯片开始工作从6脚输出+3V3_STBY电压，给PCH的VCCDSW提供深度休眠供电。

同时给IO芯片提供待机供电。

5.DPWROK信号产生U3输出电压正常后，从1脚输出高电平的DPWROK信号通过+3V3_STBY上拉为3.3V高电平，过电阻R98改名为D_PWROK，通过Q15和Q16转换为PCH_DPWROK给PCH的D PWROK提供高电平。

6、VCCSUS3_3待机供电产生PCH得到VCCDSW供电和DPWROK高电平信号后，SLP_SUSB高电平信号，通过Q22转换成低电平的SIO_EUP信号送到Q25的G极，使Q25和Q28截止，产生低电平的EUP_GA TE信号。

EUP_GATE控制Q19和Q20导通，+5V_STBY转换成+5V_DUAL供电。

+5V_DUAL通过AQ3降压为+3V3_DUAL给PCH提供VCCSUS3_3待机供电。

同时给IO 芯片提供SYS_3VSB待机供电。

7、RSMRST#产生IO芯片得到SYS_3VSB供电后，从85脚输出高电平的SIO_RSMRST_N信号，通过SR9上拉为高电平，送到PCH表示主板供电供电正常。

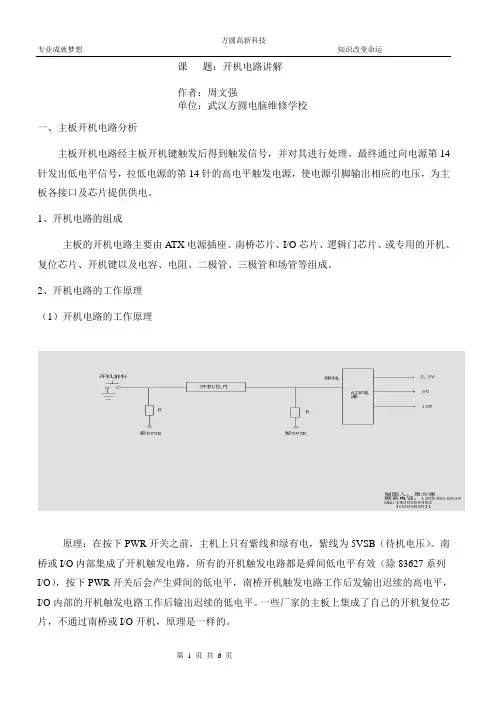

课题：开机电路讲解作者：周文强单位：武汉方圆电脑维修学校一、主板开机电路分析主板开机电路经主板开机键触发后得到触发信号，并对其进行处理。

最终通过向电源第14针发出低电平信号，拉低电源的第14针的高电平触发电源，使电源引脚输出相应的电压，为主板各接口及芯片提供供电。

1、开机电路的组成主板的开机电路主要由ATX电源插座、南桥芯片、I/O芯片、逻辑门芯片、或专用的开机、复位芯片、开机键以及电容、电阻、二极管、三极管和场管等组成。

2、开机电路的工作原理（1）开机电路的工作原理原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。

南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的低电平，南桥开机触发电路工作后发输出迟续的高电平，I/O内部的开机触发电路工作后输出迟续的低电平。

一些厂家的主板上集成了自己的开机复位芯片，不通过南桥或I/O开机，原理是一样的。

A．经过门电路的开机电路B．经过南桥的开机电路C．经过I/O芯片的开机电路（2）主板开机排针标识PWR-SW PWR-BN PWR-BT DC-SW PWR-ON PWR-ON/OFFSOFT-POWER ATX-POWER PS-ON PWR-SWITCH（3）开关的三种方式第一种情况两针短接后为低电平；第二种两短接后第一针为高电平，第二针为低电平；第三种两针短接后都为高电平；（4）开机芯片类型负责开机的开机芯片有南桥芯片、I/O芯片、华硕和微星主板的专用开机复位芯片。

二、开机芯片中开机触发器的工作原理二、主板常见开机电路图1、VIA大多由南桥开机，有83977EFI/O的由I/O开机2、inter主板83627高进高出，8702、8712低进低出3、SIS开机电路4、I/O开机电路图绿三、开机电路易损元件:a、132门电路容易损坏b、83627I/O中第67脚有3.3V高电平（点PWR不机，且67脚有3.3V电压为I/O坏，少数为南桥坏）c、83627第67脚为0V，查南桥待机电压，拆下I/O测d、83627第67脚为0V-1V，I/O坏e、83627I/O损坏的故障现象：不开机、能开机不能关机、复位灯常亮四、主板不通电的检修流程1. 查主板电源接口，红或黄线是否有短路现象2. 查CMOS电池是否有电，一般不低于2.6V3. 查CMOS跳线是否没跳或跳反4. 查实时晶振是否起振（测压差、查CMOS电池或紫线到跳线之间的电路；查南桥待机电压）5. 检修开机电路6. 查南桥的待机电压（测周边电容，背面的粗线，旁边的大阻值电阻，如果不正常查从南桥到紫线间的线路，稳压器、二极管、场管）7. 更换I/O或南桥五、主板开电路常见故障现象及原因1、主板开机电路常见故障现象主板无法加电开机后不久自动关机无法开机无法关机主板通电后自动开机2、造成主板开机电路故障的原因主板上某个元器件出现短路CMOS跳线出错晶振或谐振电容损坏门电路损坏三极管或二极管损坏低压差稳压器损坏I /O芯片损坏南桥芯片损坏六、主板开机电路实操1）识别并指出主板上开机电路的主要元器件的名，型号和用途。

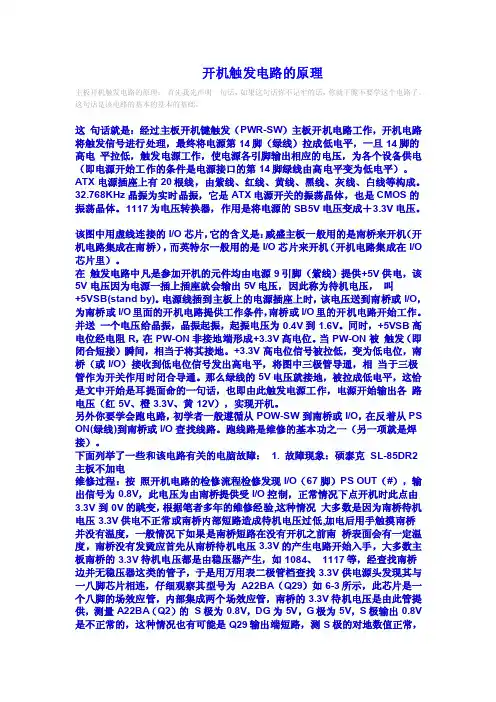

开机触发电路的原理主板开机触发电路的原理：首先我先声明一句话，如果这句话你不记牢的话，你就干脆不要学这个电路了。

这句话是该电路的基本的基本的基础。

这句话就是：经过主板开机键触发（PWR-SW）主板开机电路工作，开机电路将触发信号进行处理，最终将电源第14脚（绿线）拉成低电平，一旦14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚绿线由高电平变为低电平）。

ATX电源插座上有20根线，由紫线、红线、黄线、黑线、灰线、白线等构成。

32.768KHz晶振为实时晶振，它是ATX电源开关的振荡晶体，也是CMOS的振荡晶体。

1117为电压转换器，作用是将电源的SB5V电压变成＋3.3V电压。

该图中用虚线连接的I/O芯片，它的含义是：威盛主板一般用的是南桥来开机（开机电路集成在南桥），而英特尔一般用的是I/O芯片来开机（开机电路集成在I/O 芯片里）。

在触发电路中凡是参加开机的元件均由电源9引脚（紫线）提供+5V供电，该5V电压因为电源一插上插座就会输出5V电压，因此称为待机电压，叫+5VSB(stand by)。

电源线插到主板上的电源插座上时，该电压送到南桥或I/O，为南桥或I/O里面的开机电路提供工作条件，南桥或I/O里的开机电路开始工作。

并送一个电压给晶振，晶振起振，起振电压为0.4V到1.6V。

同时，+5VSB高电位经电阻R，在PW-ON非接地端形成+3.3V高电位。

当PW-ON被触发（即闭合短接）瞬间，相当于将其接地。

+3.3V高电位信号被拉低，变为低电位，南桥（或I/O）接收到低电位信号发出高电平，将图中三极管导通，相当于三极管作为开关作用时闭合导通。

那么绿线的5V电压就接地，被拉成低电平，这恰是文中开始是耳提面命的一句话，也即由此触发电源工作，电源开始输出各路电压（红5V、橙3.3V、黄12V），实现开机。

另外你要学会跑电路，初学者一般遵循从POW-SW到南桥或I/O，在反着从PS ON(绿线)到南桥或I/O查找线路。

计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。

这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。

1、CPU供电电路为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。

（1）CPU供电电路组成由于CPU工作在高频、大电流状态，它的功耗非常大。

因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。

CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。

主板的CPU供电电路框图如图1所示。

主板的CPU供电电路框：图1 CPU供电电路框图开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。

CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。

（2）CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。

+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。

第5章主板各电路工作原理在学习主板维修之前，我们先对主板的基本工作原理，做一个大体的讲解。

当插上ATX插头之后，ATX电源紫色线向主板上各参与开机电路的元件提供待机电压，此时主板处于等待状态，当点PWR开关后，触发开机电路，将ATX电源的绿线置为低电平，ATX电源12V、5V、3.3V向主板上输出各项供电，CPU、北桥、南桥等各主要芯片供电正常后，时钟芯片给主板上各设备送出时钟信号，南桥向主板上各设备发出复位信号，CPU被复位后，发出寻址指令，经北桥，南桥选中BIOS，读取BIOS芯片中存储的POST自检程序，由POST程序对主板上各设备包括CPU、芯片组、主存储器、CMOS存储器、板载I/O设备及显卡、软盘/硬盘子系统、键盘/鼠标等进行测试，测试全部通过，喇叭发出一声“嘟”的鸣叫，表示主板检测已经完成，系统可以正常使用。

若检测中出现问题，则会发出报警声并中断检测，此时我们使用主板DEBUG卡，根据上面显示的代码，就可以知道问题是出现在什么部分，进行针对性维修。

我们根据主板的基本工作原理，对应的把主板分为六大电路进行讲解，分别为开机电路、供电电路、时钟电路、复位电路、BIOS电路及接口电路进行讲解。

4.1主板开机电路4.1.1软开机电路的大致构成及工作原理开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路,此电路以南桥或I/O为核心,由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线5V提供工作电压，并由一个开关来控制其是否工作，(如图4-1)当操作者瞬间触发主板上POWER开关之后，在POWER开关上会产生一个瞬间变化的电平信号，即0或1的开机信号，此信号会直接或间接地作用于南桥或I/O内部的开机触发电路，使其恒定产生一个0或1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电源的绿线。

一、待机条件产生原理1.实时时钟供电RTCVDDBAT电池电压VBATT，通过RB电阻改名为VBAT，一路送到IO检测电池电量，二路送到肖特基二极管D2的1脚，从3脚输出RTCVDD电压，给桥RTC电路提供供电。

2.实时时钟复位RTCRST#RTCVDD电压通过R234电阻和C95组成的RC延时电路，延时后得到－RTCRS T高电平，一路通过电阻R230送到CMOS跳线帽CLR_COMS。

二路送到桥的R TCRTS#脚，复位桥内部RTC电路。

3.实时时钟频率32.768KHZ桥得到VCCRTC、RTCRST#后，给X2晶振供电，晶振起振产生32.768KHZ频率给桥的RTC电路，桥内部RTC电路开始工作。

4.PCH待机供电3VDUAL_PCH给电源接上电，电源输出5VSB供电，通过Q62降压得到3.3V的3VDUAL_PCH 待机电压,给桥和IO芯片提供待机供电。

5.深度休眠供电VCCDSW3VDUAL_PCH同时给桥的VCCDSW点提供深度休眠供电。

6.深度休眠电压好信号DPWROK3VDUAL_PCH通过R360和R361电阻分压后，送到Q35的B极，控制Q35导通，使Q34截止，通过R348电阻上拉得到高电平的PCH_DPWROK信号给桥，表示主板深度休眠供电正常。

7.5V双路供电5VDUAL电源输出5VSB待机电压，通过R435和R434电阻分压，得到2.5V电压，关到比较器U8A的2脚，和U8B的6脚。

待机时VCC、+12V都无输出，比较器正输入端电压小于负输入端电压，输出低电平。

分别送到Q53和Q69的G极，使Q69导通，Q53截止，5VSB通过Q69转换为5VDUAL电压输出。

开机后V CC输出5V电压，+12V输出12V电压，通过电阻分压送到比较器正输入端，比较器正输入端电压大于负输入端电压，比较器输出高阻态，通过+12V上拉为12V高电平，分别送到Q53和Q69使Q53导通，Q69截止，VCC通过Q53转换为5VDUAL电压输出。

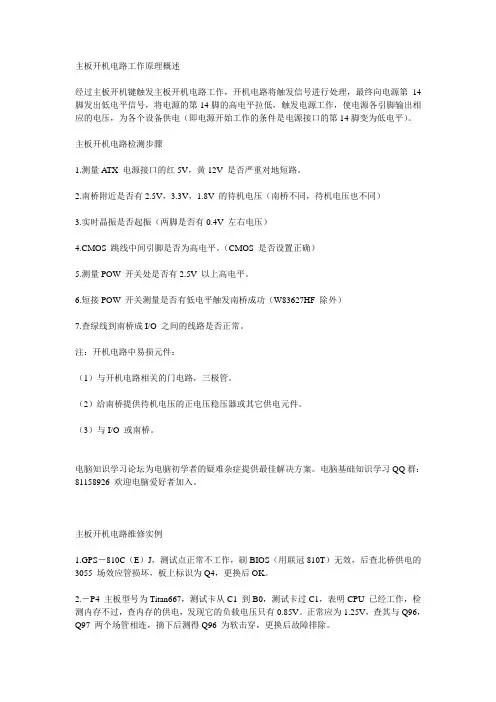

主板开机电路工作原理概述经过主板开机键触发主板开机电路工作，开机电路将触发信号进行处理，最终向电源第14脚发出低电平信号，将电源的第14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚变为低电平）。

主板开机电路检测步骤1.测量A TX 电源接口的红5V，黄12V 是否严重对地短路。

2.南桥附近是否有2.5V，3.3V，1.8V 的待机电压（南桥不同，待机电压也不同）3.实时晶振是否起振（两脚是否有0.4V 左右电压）4.CMOS 跳线中间引脚是否为高电平。

（CMOS 是否设置正确）5.测量POW 开关处是否有2.5V 以上高电平。

6.短接POW 开关测量是否有低电平触发南桥成功（W83627HF 除外）7.查绿线到南桥成I/O 之间的线路是否正常。

注：开机电路中易损元件：（1）与开机电路相关的门电路，三极管。

（2）给南桥提供待机电压的正电压稳压器或其它供电元件。

（3）与I/O 或南桥。

电脑知识学习论坛为电脑初学者的疑难杂症提供最佳解决方案。

电脑基础知识学习QQ群：81158926 欢迎电脑爱好者加入。

主板开机电路维修实例1.GPS－810C（E）J，测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055 场效应管损坏，板上标识为Q4，更换后OK。

2.－P4 主板型号为Titan667，测试卡从C1 到B0，测试卡过C1，表明CPU 已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。

正常应为1.25V，查其与Q96，Q97 两个场管相连，摘下后测得Q96 为软击穿，更换后故障排除。

3.－810 主板不能点亮，测试卡从D3 到00，DE－00 循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU 与风扇除去，发现风扇卡与主板之间有划痕，且已划段 3 根线，经补线后，加电测量，一切正常。

主板各电路工作原理主要内容:1、主板开机电路2、主板供电电路（含主供电及其他供电电路）3、时钟电路4、复位电路5.1 主板开机电路5.1.1软开机电路的大致构成及工作原理开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路,此电路以南桥或I/O为核心,由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线5V提供工作电压，并由一个开关来控制其是否工作，(如图4-1)当操作者瞬间触发开机之后，会产生一个瞬间变化的电平信号，即0或1的开机信号，此信号会直接或间接地作用于南桥或I/O内部的开机触发电路，使其恒定产生一个0或1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电源的绿线。

当电源的绿线被拉低之后，电源就会输出各路电压（红5V、橙3.3V、黄12V等）向主板供电，此时主板完成整个通电过程。

图5-1 主板通电电路的工作原理图5.1.2学习重点：①主板软开机电路的大致构成及工作原理;②软开机线路的寻找;④主板不通电故障的检修;⑤实际检修中需注意的特殊现象。

5.1.3实例剖析：一款MS-6714主板，故障为不能通电，其开机电路如图5-2所示(图5-2)通过以上线路发现，开机电路由W83627HF-AW组成整个线路，按照主板不通电故障的检修流程进行检修，测其67脚没有3.3V左右的控制电压，此时就算更换I/O仍是不能工作的，于是查找相关线路，发现此点的控制电压是由FW82801DB直接发出，再查此南桥的1.5V的待机电压异常，跟寻此点线路，发现南桥旁一个型号为702的场效应管损坏，更换此管后，故障排除。

注:W83627系列I/O在Intel芯片组的主板中从Intel810主板开始,到目前的主板当中,都有广泛的应用,而且在实际维修中极容易损坏.5.1.4目前主板中常见的几种开机电路图:ASROCK P4S61 开机电路图5.2 主板供电电路5.2.1主板供电电路(见图5-3 )是主板中最容易损坏的部分，在实际的维修中占有相当大的比例，在学习本节之前，我们先来了解一下主板的供电机制。

主板开机电路根据主板的设计不同，开机电路的控制方式也不同：有的通过南桥直接控制，有的通过I/O芯片控制，也有的通过门电路控制，不管开机电路控制方式如何，开机电路的功能都是相同的。

主板控制方式一、开机电路的功能：它主要任务是控制ATX电源的绿线（PS-ON）变为低电平（即开机）从而使 +3.3V、+5V、+12V 等各路供电开始输出给主板。

二、开机电路的组成：2、南桥或I/O芯片3、门电路（74HCT14内含斯密特触发IC，不可用7404/7405/7406 代换）4、开机键（PW-ON）5、电阻、电容、三极管等元件主板开机键（PW-ON）标识：PWR-SW、PWR-BT、PWR-BN、PWR-ON、PWR-ON/OFF、PS-ON、POWER-ON、ATX-POWER、SWITCH-POWER、DC-SW三、南桥内部开机触发电路的工作条件1、5VSB转换后为南桥提供3.3VSB的待机电压2、CMOS跳线上有2.2V以上的工作电压（跳线帽设置正常）3、32.768kHz的实时晶振开始起振（两脚有压差0.4V～1.6V）4、触发排针要有3v-5v电压。

（有少数主板为0.8V电压）四、开机电路工作原理开机电路原理图南桥内部集成开机触发器，所有的开机触发器都是低电平有效。

翻转。

改变其输出的电平状态。

从而实现开机或关机。

通过“南桥”实现开机通过“南桥”和“IO”实现开机主板上的三种开机方式注：开机触发器的工作过程：一、在待机时由于没有按下开机键，那么开机触发器就没有“1—0—1”的电平信号输入，此时开机触发器内部的阀门开关不导通，没有信号输出，则绿色不能被拉低，即关机状态。

二、点开机键后，触发器的输入端得到“1—0—1”的触发信号，然后触发器内部阀门开关导通，输出一个持续的电平状态：（输出持续电平，有高电平，有低电平，一般南桥芯片输出为持续的高电平，I/O芯片输出为持续低电平，SIS芯片组的南桥输出持续的低电平，南北桥集成的芯片组输出为持续的低电平，去控制绿色，最终把绿色拉为低电平，从而实现开机，然后 ATX 输出各路供电）三、再次点开机键时（即开机），触发器输入端得一个相对持续的低电平有效触发信号，然后就撤销所输出的电平状态，使PS-ON（绿色）恢复到高电平状态（即关机）。

118科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N 动力与电气工程主板的作用是把计算机上所有的部件以及外部设备连接在一起配合C P U 的工作,也是计算机硬件系统中最大的一块电路板。

而开机电路部分是用户使用最多,在整个主板故障中,故障率也是最高的。

1 开机电路的组成主板的开机电路一般由ATX电源插座、南桥芯片、I/O(有的没有)、门电路、开机键、二极管、三极管、场效应管、开机芯片(只有华硕、微星等少数主板有专门的开机芯片)。

2 开机电路的分类不同的主板的开机电路不同,大致可以分为四类,即:由有南桥组成的开机电路、由有南桥和逻辑门电路组成的开机电路、由有南桥和I/O芯片组成的开机电路、经过特殊芯片的开机电路。

3 开机电路工作原理虽然开机电路分为四种,但是原理大致相同,下面就以最常见的南桥组成的开机电路为例讲述其工作原理,如图1所示。

无论是20根针的或者是24根针的ATX 电源内部都可以分为两组;一组是待机电压,这组电压只要接上市电就会一直工作；另外一组就是电源电压的主要输出部分,这部分电压只有开机电路正常、其他部件无短路等故障时才会输出。

当电脑主机中的A T X 电源连上市电后,其第9脚开始输出+5VS B电压,这部分电压去向很多,在开机电路中一般和CMOS电路、CMO S跳线、南桥芯片、I/O、PW R_SW按键等直接或间接连接,为他们提供在开机之前需要的各种SB电压。

如图所示,当按下开机键的时候,其实就是使开机键的两个端点短路,因为开机键一端接地,从而使原本是高电平的P W +一下被拉低成低电平,当松开开机键之后,PW +信号又从低电平变成了高电平,这样PW+的电压信号就有了一个从低到高电平的跳变,这一跳变信号就经过限流电阻送到了南桥P W R B T N #信号端,从而触发了南桥内部的触发电路,接着南桥的触发电路就对外输出恒定的高电平信号SLP_S3#,从而使三极管Q导通。

主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片（有的没有）、门电路、开机键、开机芯片（只有华硕主板有）和一些电阻、电容、三极管、二极管等元器件组成。

1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。

A TX电源中包括两种电源电路：待机电源电路和主电源电路。

2、南桥芯片南桥内部开机触发电路正常工作和条件是：为南桥提供供电。

主供电为2。

5-3。

3V，一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电，或直接由CMOS电池供电。

主板开机电路故障检修一、故障原因分析：1、电源损坏造成无法开机。

2、开机电路故障造成无法开机.3、主板其它地方有短路造成电源保护而无法开机.4、开关按钮接触不良造成无法开机。

二、故障测试点及排除：1、怀疑主机电源好坏:首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路,看电源风扇转不,如果转，说明电源是好的。

也可用万用表测量各路电压是否正常，以防万一。

ATX电源电压误差是5%.2、怀疑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起,用镊子短路开关针触发电源开关,看能不能开机，如果能，就说明是主机箱的开关坏,把主机箱开关拆出清洗.如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机箱里拆出来检修.3、把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。

先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的.把主板放好，插上假负载，插好电源，测试卡，做好检修准备。

4、直接短路接绿线和黑线.如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电或风扇转一下就停、诊断卡灯亮一下就灭，主板诊断卡上的灯狂闪、电源发出响声说明主板有短路现象。

（一般是5V、12V短路）ATX电源内部保护。

5、对于主板短路，可测ATX电源插座的各供电脚对地阻值，从而缩小检查范围。

橙色线100—300欧左右；红色线75-380欧左右;黄、紫、灰、绿在300—600欧左右.ATX电源对黄12V和红5V进行短路保护.使用红5V电压的元件有南桥、I/O、bios、声卡、串口芯片、并口芯片、5V滤波电容、电源管理芯片、门电路芯片、场管等.使用黄12V电压的元件有场管、12V滤波电容、电源管理芯片、串口芯片等使用橙3.3V电压的元件有南北桥、I/O、bios、时钟芯片、网卡芯片、声卡芯片、1394芯片、滤波贴片电容等。

轻微短路时有发烫感觉使用紫5V电压的元件有南北桥、I/O、网卡（需转换成3。

主板供电电路当主板开机后，PS-ON变为低电平，从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电，主板上常见的供电电路有：内存供电电路，北桥芯片供电电路，南桥芯片供电电路，显卡供电电路，CPU 供电电路，时钟芯片供电电路，共六大电路。

主板供电电路有两种设计方式：一种是调压方式，一种是开关电源控制方式，这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。

主板上的供电都是低压大电流，因此需要专用的供电电路来控制。

主板供电时序：内存供电（VDD-DDR）->北桥芯片供电（VCC-GMCH）->北桥总线电压（VTT-GMCH）->CPU供电（VCORE/VCCP）->显卡供电（VDDQ）->南桥供电->时钟（CLK）内存供电：3.3V、2.5V、1.8V、1.5V北桥供电：3.3V、2.5V、1.8V、1.5V北桥总线：1.2VCPU 供电：1.75V、1.5V（特殊：0.9V）显卡供电：3.3V、1.5V（特殊：0.8V）南桥：5VSB、3.3VSB、1.5VSB、1.2VSB时钟：3.3V、2.5V老主板的供电时序：CPU->内存->北桥->显卡->南桥->时钟内存供电电路一、SDR 内存 3.3V 供电电路（由稳压器和场管组成的调压式供电电路），开机后，南桥会输出一个高电平。

SDR内存供电电路图（3.3V）检修流程：1、测内存槽最后一脚（供电脚）有无 3.3V电压，若有则电压正常，如果内存仍检测不过，则考虑电流供给不足，一般是铝电解电容或场管老化或虚焊造成，可直接更换电容或加焊场管。

2、如果电压不正常，则测 1117 的 3 脚有无 5V 输入电压，有则更换 1117，如果还不行，则测 1117 的两个分压电阻。

3、如果 1117 的 3 脚无输入，则测 MOS 管（集成）的 S 极有无 5VSB 输入，有则测 G 极有无低电平控制信号，有则更换集成 MOS 管，无则测之前的电阻，更换电阻后仍无输入，则加焊或更换南桥。

笔记本待机和开机电路待机和开机电路待机电路讲解在开机键上没有高电平电压时，待机电路没有输出+3V或5V电压的情况下需要检修待机电路，待机电路通常采用一片待机芯片，待机芯片常用线性稳压集成电路，常见待机芯片有五脚的、六脚的和八脚的三种。

待机电路有两大作用：1、只供给主板上需要待机电压的设备（芯片），为3.3V/5V的直流电压。

2、给快捷键键提供高电平。

待机芯片具如下特点：1、一个引脚接主供电，一个引脚输出3.3V或5V电压。

2、待机芯片为在不开机的时候就输出3.3V或5V电压。

3、待机芯片为开机电路提供3.3V或5V电压，因此待机芯片通常靠近开机芯片。

4、从开机按键往回找，可以找到待机芯片。

很多笔记本电脑的开机键是通过键盘芯片和排线连到主板，连线比较复杂，查找不方便，可以根据其外形和位置查找。

5、若开机电路中的3.3V或5V电压正常，说明待机芯片工作正常。

6、待机电路的好坏可根据测量开机键上的电压来判定。

测开机按键上是否有3.3V或5V电压，IBM的待机电压为5V，SONY的待机电压为3.3V。

IBM T30待机电路分析IBM T30待机电路如图。

完整的电源供接请参见附录1.3．-PWRSHUTDOW信号（1）电源适配器供电。

待机芯片的第3脚CD和第4脚直接连接，当采用电源适配器供电时，无论是开机还是待机U51的第1脚输出电压均为9.9V，因此无论的开机还是待机，芯片的第3脚CD和第4脚VOR均为9.9V，同时由于D11的负端电压高于正端电压，因此D11截止，3.3V的待机电压经R285输出3V的控制电压，即-PWRSHUTDOW关闭电压低电平时关闭系统单元电路，高电平开启系统单元电路，所以IBM T30在电源适配器供电时，系统单元电路输出3V/5V的供电电压。

（2）电池供电若采用电池供电，开机时在U5的第1脚输出的电压和电源适配器供电一样为高电平，因此VD11的负端电压也高于正端电压，导致VD11截止。
