下载文档原格式

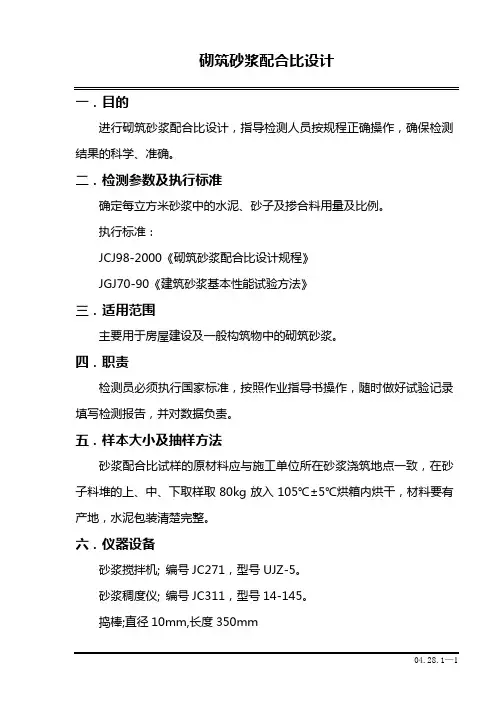

一．目的进行砌筑砂浆配合比设计，指导检测人员按规程正确操作，确保检测结果的科学、准确。
二．检测参数及执行标准确定每立方米砂浆中的水泥、砂子及掺合料用量及比例。
执行标准：JCJ98-2000《砌筑砂浆配合比设计规程》JGJ70-90《建筑砂浆基本性能试验方法》三．适用范围主要用于房屋建设及一般构筑物中的砌筑砂浆。
四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好试验记录填写检测报告，并对数据负责。
五．样本大小及抽样方法砂浆配合比试样的原材料应与施工单位所在砂浆浇筑地点一致，在砂子料堆的上、中、下取样取80kg放入105℃±5℃烘箱内烘干，材料要有产地，水泥包装清楚完整。
六．仪器设备砂浆搅拌机; 编号JC271，型号UJZ-5。
砂浆稠度仪; 编号JC311，型号14-145。
捣棒;直径10mm,长度350mm秒表编号JC561。
台称--称量为100kg感量50g; 编号JC401，型号TGT100。
托盘天平--5000g，感量1g; 编号JC231，型号HCTP12A。
试模--70.7mm×70.7mm×70.7mm立方体，由铸铁或钢制成应具有足够的刚度并便于拆装;水泥胶砂振动台--动台的振动频率应为50±3Hz，振幅0.85±0.05mm; 编号JC111，型号ISOZT96。
标准养护室,混合砂浆标准养护箱--温度应控制在20±3℃，水泥砂浆、微沫剂砂浆相对湿度应为90%以上; 水泥混合砂浆相对湿度应为60-80%;编号JC581，型号JBY-30B。
其它--钢抹子、铁锨、量杯1000mL、砂浆分层度筒JC291、盛器、刮尺、机油、刷子、毛笔、钢板尺,扫帚，抹布等七．环境条件常温下物理试验室内进行试配,试块在标准养护室中养护。
八．检测步骤及数据处理1.计算砂浆试配强度：f m，o＝f2＋0.64δ式中：f m，o—砂浆的试配强度，精确至0.1 MPaf2—砂浆抗压强度平均值，精确至0.1 MPaδ—砂浆现场强度标准差，(查标准JGJ98-2000表5.1.3)精确至0.1 MPa2. 计算水泥用量：ce m c f A B f Q ⋅-=)(10000,式中：Q C —每立方米砂浆的水泥用量，精确至1kgf m ，o —砂浆的试配强度，精确至0.1MPaf ce —28d 水泥实测强度，精确至0.1MPaA 、B —砂浆特征系数(查标准JGJ98-2000)3.计算水泥混合砂浆的掺加料用量：Q D ＝Q A －Q C式中：Q D —每立方米砂浆的掺加料用量，精确至1kgQ A —每立方米砂浆中水泥和掺加料的总量，精确至1kg4.确定砂子用量。
砌筑砂浆配合比设计实施细则一、依据标准：JGJ98—2000 《砌筑砂浆配合比设计规程》JGJ70—90 《砌筑砂浆基本性能试验方法》二、适用范围：适用于工业与民用建筑以及一般构筑物中所采用的砌筑砂浆的配合比设计、基本性能试验。
三、仪器设备：1、砂浆搅拌机顺时针80±4r/min UJZ—15型2、砂浆稠度仪试杆及试锥总重300g SE—145型3、砂浆分层度仪内径150mm，上节高200mm，下节带底净高100mm4、恒温恒湿全自动设备温度表±0.1℃湿度表±1% HWB—6型5、压力试验机0~100KN 精确度0.25KN0~200KN 精确度0.4KN6、天平0~20Kg 精确度1g四、设计过程：1、砂浆配合比的计算1.1、计算时，所有数值均以干燥状态（是指含水率小于0.5%的细骨料或含水率小于0.2%的粗骨料）为准，砂宜选用中砂，含泥量小于5%，以4.75mm筛过筛；水泥砂浆采用的水泥强度等级不宜大于32.5级,水泥混合砂浆采用的水泥强度等级不宜大于42.5级;石灰膏使用时的稠度为120±5mm,所有用料以质量计。
1.2、砂浆配合比应按下列步骤进行计算：a、计算砂浆配制强度(f m,o)。
（f m,o=f2+0.645σ,精确至0.1MPa）其中，f m,o——砂浆的配制强度，精确至0.1MPa；f2——砂浆抗压强度平均值（即砂浆设计强度），精确至0.1MPa；按表1选取。
σ——砂浆强度标准差，精确至0.01MPa。
按表2选取。
表1砂浆强度等级M5 M7.5 M10 M15 M20砂浆抗压强度平均5.0 7.0 10.0 15.0 20.0值（MPa）表2砂浆强度等级M5 M7.5 M10 M15 M20施工水平优良 1.00 1.50 2.00 3.00 4.00一般 1.25 1.88 2.50 3.75 5.00较差 1.50 2.25 3.00 4.50 6.00 注：一般施工水平的可按下式计算：f m,o=1.15f2b、按公式(Q c=1000(f m,o+15.09)/3.03f ce)计算出每立方米砂浆中的水泥用量(Q c,精确至1kg)，水泥砂浆中水泥用量不应小于200 kg /m3。

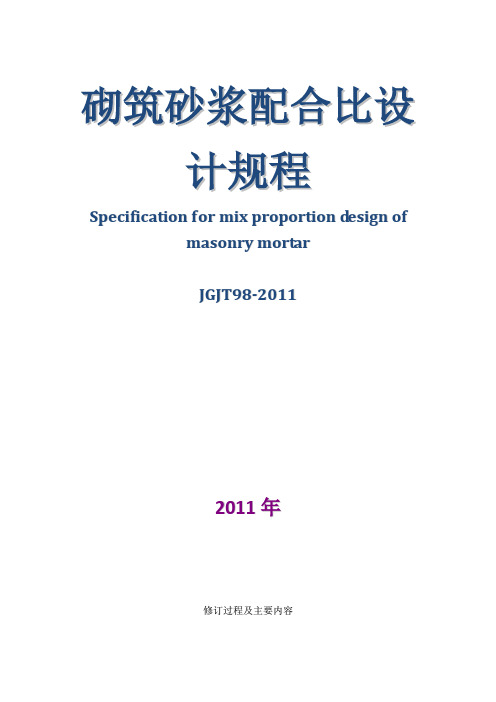

砌筑砂浆配合比设计规程S p e c i f i c a t i o n f o r m i x p r o p o r t i o n d e s i g n o fm a s o n r y m o r t a rJ G J T98-20112011年修订过程及主要内容根据建设部文件建标〔2008〕102号“关于印发《2008年工程建设标准规范修订、修改计划（第一批）的通知》”要求，《砌筑砂浆配合比设计规程》从2008年4月开始进行修订，主编单位为陕西省建筑科学研究院及浙江八达建设集团有限公司，接到任务后，主编单位立即组建了编制组，确定了参编单位为：中国建筑科学研究院、福建省建筑科学研究院、上海市建筑科学研究院（集团）有限公司、陕西省第三建筑工程公司、山东省建筑科学研究院、浙江中技建设工程检测有限公司、嘉兴市春秋建设工程检测中心有限责任公司、浙江嘉善县建筑工程质量监督站、西安市建设工程质量安全监督站、西安天洋建材企业集团，编制人员为：•李荣孙占利张秀芳赵立群刘军选徐鹏如王文奎何希铨金万春王转英袁永福钱建武张雪琴薛天牢金裕民徐建黄春文毛国强何富林陈华沈文忠。
任务下达后通过电话、网络等方式各编制单位进行沟通，行业标准《砌筑砂浆配合比设计规程》JGJ98-2000颁布实施至今，距今已有10年之久，该标准对保证作为砌筑砂浆配合比设计规范在工业与民用建筑及一般构造物中所采用砂浆的质量配合比设计中起到了重要的作用。
但随着建筑技术的发展，材料的更新换代以及其他标准的变化，特别是预拌砂浆的蓬勃发展，通用硅酸盐水泥标准及建筑砂浆基本性能试验方法的修订，都使该标准的继续使用出现了一些困难、可操作性差、工地现场执行难度增大，因此，迫切需要对《砌筑砂浆配合比设计规程》进行修订，以适应建筑技术的发展。
根据这些主要问题2008年8月在西安召开了编制组第一次工作会议，确定了编制大纲，明确了主要工作内容及验证试验方案。
在上述大量验证试验及调研的基础上，并参考国外先进标准3月形成了初稿， 2009年三月在江苏省姜堰市召开了编制组第二次工作会议，编制组内部对初稿进行了充分的讨论、修改形成了征求意见稿，会后，主编单位根据会议要求及各单位的补充实验对征求意见稿进行了修改，并通过网络在编制组内部进行充分沟通形成了征求意见稿定稿， 2009年7-8月全国范围内开始征求意见工作，收到来自上海、北京、山东、浙江等全国各地从设计、施工、检测等科研机构、施工单位、大专院校的专家的宝贵意见。
砂浆配合比设计实例某钢筋混凝土框架结构主体砌筑工程施工，施工单位的施工水平一般，σ=1.88，K=1.2，需设计强度等级M7.5的混合砂浆，设计稠度70~90mm。
原材料水泥采用P.O32.5水泥，28d抗压强度37.5 Mpa;砂采用细度模数为2.6的江砂，堆积密度1490 Kg/m3，拌制用水为可饮用水，初步确定用水量为290 kg/cm3，每立方米砂浆中水泥和石灰膏总量Q A为350kg，试确定此砂浆的基准配合比（砂浆的特征系数，α取3.03，β取-15.09）。
解：1、计算砂浆配制强度f m,of m,o=k f2=1.20×7.5=9.0Mpa2、计算水泥用量Q CQ C=1000（f m,o-β）/（αf ce）=1000（9.0+15.09）/（3.03×37.5）=212kg，式中f ce=37.5Mpa，α=3.03，β=-15.09。
根据计算结果及经验查下表，选定水泥用量为260kg。
3、确定石灰膏用量Q D= Q A- Q C=350-260=90 kg4、确定每立方米砂子用量取实测砂子的堆积密度1490 Kg 为每立方米砂浆用量。
5、确定用水量为290 kg/cm3。
6、确定基准配合比水泥：石灰膏：砂：水= 260：90：1490：290水泥：石灰膏：砂：水=1：0.35：5.73：1.12条件同上若配制M7.5的水泥砂浆计算如下：解：1、计算砂浆配制强度f m,of m,o=k f2=1.20×7.5=9.0Mpa2、计算水泥用量Q CQ C=1000（f m,o-β）/（αf ce）=1000（9.0+15.09）/（3.03×37.5）=212kg，式中f ce=37.5Mpa，α=3.03，β=-15.09。
根据计算结果及经验查下表，选定水泥用量为260kg。
3、确定每立方米砂子用量取实测砂子的堆积密度1490 Kg 为每立方米砂浆用量。
砌筑砂浆配合比设计规程S p e c i f i c a t i o n f o r m i x p r o p o r t i o n d e s i g n o fm a s o n r y m o r t a rJ G J T98-20112011年修订过程及主要内容根据建设部文件建标〔2008〕102号“关于印发《2008年工程建设标准规范修订、修改计划（第一批）的通知》”要求，《砌筑砂浆配合比设计规程》从2008年4月开始进行修订，主编单位为陕西省建筑科学研究院及浙江八达建设集团有限公司，接到任务后，主编单位立即组建了编制组，确定了参编单位为：中国建筑科学研究院、福建省建筑科学研究院、上海市建筑科学研究院（集团）有限公司、陕西省第三建筑工程公司、山东省建筑科学研究院、浙江中技建设工程检测有限公司、嘉兴市春秋建设工程检测中心有限责任公司、浙江嘉善县建筑工程质量监督站、西安市建设工程质量安全监督站、西安天洋建材企业集团，编制人员为：•李荣孙占利张秀芳赵立群刘军选徐鹏如王文奎何希铨金万春王转英袁永福钱建武张雪琴薛天牢金裕民徐建黄春文毛国强何富林陈华沈文忠。
任务下达后通过电话、网络等方式各编制单位进行沟通，行业标准《砌筑砂浆配合比设计规程》JGJ98-2000颁布实施至今，距今已有10年之久，该标准对保证作为砌筑砂浆配合比设计规范在工业与民用建筑及一般构造物中所采用砂浆的质量配合比设计中起到了重要的作用。
但随着建筑技术的发展，材料的更新换代以及其他标准的变化，特别是预拌砂浆的蓬勃发展，通用硅酸盐水泥标准及建筑砂浆基本性能试验方法的修订，都使该标准的继续使用出现了一些困难、可操作性差、工地现场执行难度增大，因此，迫切需要对《砌筑砂浆配合比设计规程》进行修订，以适应建筑技术的发展。
根据这些主要问题2008年8月在西安召开了编制组第一次工作会议，确定了编制大纲，明确了主要工作内容及验证试验方案。
在上述大量验证试验及调研的基础上，并参考国外先进标准3月形成了初稿， 2009年三月在江苏省姜堰市召开了编制组第二次工作会议，编制组内部对初稿进行了充分的讨论、修改形成了征求意见稿，会后，主编单位根据会议要求及各单位的补充实验对征求意见稿进行了修改，并通过网络在编制组内部进行充分沟通形成了征求意见稿定稿， 2009年7-8月全国范围内开始征求意见工作，收到来自上海、北京、山东、浙江等全国各地从设计、施工、检测等科研机构、施工单位、大专院校的专家的宝贵意见。

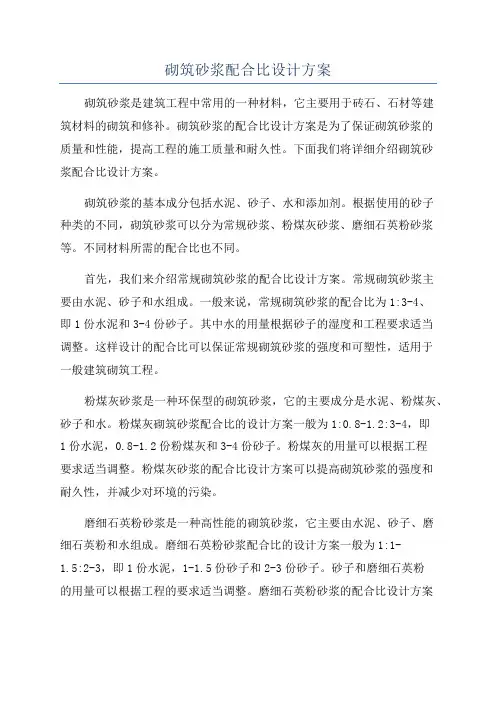

砌筑砂浆配合比设计方案砌筑砂浆是建筑工程中常用的一种材料，它主要用于砖石、石材等建筑材料的砌筑和修补。
砌筑砂浆的配合比设计方案是为了保证砌筑砂浆的质量和性能，提高工程的施工质量和耐久性。
下面我们将详细介绍砌筑砂浆配合比设计方案。
砌筑砂浆的基本成分包括水泥、砂子、水和添加剂。
根据使用的砂子种类的不同，砌筑砂浆可以分为常规砂浆、粉煤灰砂浆、磨细石英粉砂浆等。
不同材料所需的配合比也不同。
首先，我们来介绍常规砌筑砂浆的配合比设计方案。
常规砌筑砂浆主要由水泥、砂子和水组成。
一般来说，常规砌筑砂浆的配合比为1:3-4、即1份水泥和3-4份砂子。
其中水的用量根据砂子的湿度和工程要求适当调整。
这样设计的配合比可以保证常规砌筑砂浆的强度和可塑性，适用于一般建筑砌筑工程。
粉煤灰砂浆是一种环保型的砌筑砂浆，它的主要成分是水泥、粉煤灰、砂子和水。
粉煤灰砌筑砂浆配合比的设计方案一般为1:0.8-1.2:3-4，即1份水泥，0.8-1.2份粉煤灰和3-4份砂子。
粉煤灰的用量可以根据工程要求适当调整。
粉煤灰砂浆的配合比设计方案可以提高砌筑砂浆的强度和耐久性，并减少对环境的污染。
磨细石英粉砂浆是一种高性能的砌筑砂浆，它主要由水泥、砂子、磨细石英粉和水组成。
磨细石英粉砂浆配合比的设计方案一般为1:1-1.5:2-3，即1份水泥，1-1.5份砂子和2-3份砂子。
砂子和磨细石英粉的用量可以根据工程的要求适当调整。
磨细石英粉砂浆的配合比设计方案可以提高砌筑砂浆的强度、耐久性、抗渗性等性能，适用于高层建筑和特殊建筑工程。
为了进一步提高砌筑砂浆的性能，可以在配合比设计方案中加入一些添加剂，如增塑剂、改性剂、抗裂剂等。
这些添加剂可以改善砌筑砂浆的流动性、黏结性和抗裂性，提高工程的施工效率和耐久性。
总之，砌筑砂浆配合比设计方案是根据砂浆的用途、工程要求和材料性能等因素进行设计的。
通过合理的配合比设计，可以保证砌筑砂浆的质量和性能，提高工程的施工质量和耐久性。
砌筑砂浆配合比设计砌筑砂浆的质量主要取决于原材料的质量和原材料的配合比例组成。
《桥涵施工技术规范》(JTG/T F50—2011)规定，砌筑砂浆所用的水泥、砂、水等材料的质量应符合规范相应规定，砂浆的配合比应通过试验确定，当变更砂浆的组成材料时，其配合比应重新试验确定。
1.相关知识砌筑砂浆配合比设计应满足以下基本要求：①砂浆拌合物的和易性应满足施工要求。
②砌筑砂浆的强度、耐久性应满足设计要求。
③经济上应合理，水泥、掺合料的用量应较少。
2.砌筑砂浆配合比设计的方法与步骤1）配合比计算（1）确定砂浆的试配强度砂浆的试配强度应按式(12.1)计算。
式中f m，0——砂浆的试配强度，MPa，精确至0.1 MPa；f2——砂浆的强度等级值，MPa，精确至0.1 MPa；k——系数，按表12.1取值。
表12.1 砂浆强度标准差σ及k值砂浆强度标准差σ的确定。
当有统计资料时，标准差应按式(12.2)计算。
式中f m，i——统计周期内同一品种砂浆第i组试件的强度，MPa；μfm——统计周期内同一品种砂浆n组试件强度的平均值，MPa；n——统计周期内同一品种砂浆试件的总组数，n≥25。
当没有近期统计资料时，砂浆现场强度标准差可按表12.1取用。
（2）计算水泥用量每立方米砂浆中的水泥用量，应按式(12.3)计算。
式中Q C——每立方米砂浆的水泥用量，kg，精确至1 kg；f ce——水泥的实测强度，MPa，精确至0.1 MPa；α，β——砂浆的特征系数，其中α取3.03，β取-15.09。
在无法取得水泥的实测强度值时，可按式(12.4)计算f ce。
式中f ce，k——水泥强度等级对应的强度值；γc——水泥强度等级值富余系数，该值应按实际统计资料确定，无统计资料时取1.0。
（3）计算石灰膏用量Q D为了改善砂浆的稠度，提高保水性，可掺入石灰膏。
每立方米砂浆中石灰膏用量按式(12.5)计算。
式中Q D——每立方米砂浆的石灰膏用量，kg，精确至1 kg，石灰膏使用时的稠度为120±5mm；Q C——每立方米砂浆的水泥用量，kg，精确至1 kg；Q A——每立方米砂浆中水泥和石灰膏的总量，精确至1 kg，可为350 kg。
砌筑砂浆配合比设计规程S p e c i f i c a t i o n f o r m i x p r o p o r t i o n d e s i g n o fm a s o n r y m o r t a rJ G J T98-20112011年修订过程及主要内容根据建设部文件建标〔2008〕102号“关于印发《2008年工程建设标准规范修订、修改计划（第一批）的通知》”要求，《砌筑砂浆配合比设计规程》从2008年4月开始进行修订，主编单位为陕西省建筑科学研究院及浙江八达建设集团有限公司，接到任务后，主编单位立即组建了编制组，确定了参编单位为：中国建筑科学研究院、福建省建筑科学研究院、上海市建筑科学研究院（集团）有限公司、陕西省第三建筑工程公司、山东省建筑科学研究院、浙江中技建设工程检测有限公司、嘉兴市春秋建设工程检测中心有限责任公司、浙江嘉善县建筑工程质量监督站、西安市建设工程质量安全监督站、西安天洋建材企业集团，编制人员为：•李荣孙占利张秀芳赵立群刘军选徐鹏如王文奎何希铨金万春王转英袁永福钱建武张雪琴薛天牢金裕民徐建黄春文毛国强何富林陈华沈文忠。
任务下达后通过电话、网络等方式各编制单位进行沟通，行业标准《砌筑砂浆配合比设计规程》JGJ98-2000颁布实施至今，距今已有10年之久，该标准对保证作为砌筑砂浆配合比设计规范在工业与民用建筑及一般构造物中所采用砂浆的质量配合比设计中起到了重要的作用。
但随着建筑技术的发展，材料的更新换代以及其他标准的变化，特别是预拌砂浆的蓬勃发展，通用硅酸盐水泥标准及建筑砂浆基本性能试验方法的修订，都使该标准的继续使用出现了一些困难、可操作性差、工地现场执行难度增大，因此，迫切需要对《砌筑砂浆配合比设计规程》进行修订，以适应建筑技术的发展。
根据这些主要问题2008年8月在西安召开了编制组第一次工作会议，确定了编制大纲，明确了主要工作内容及验证试验方案。
在上述大量验证试验及调研的基础上，并参考国外先进标准3月形成了初稿， 2009年三月在江苏省姜堰市召开了编制组第二次工作会议，编制组内部对初稿进行了充分的讨论、修改形成了征求意见稿，会后，主编单位根据会议要求及各单位的补充实验对征求意见稿进行了修改，并通过网络在编制组内部进行充分沟通形成了征求意见稿定稿， 2009年7-8月全国范围内开始征求意见工作，收到来自上海、北京、山东、浙江等全国各地从设计、施工、检测等科研机构、施工单位、大专院校的专家的宝贵意见。
砌筑砂浆配合比设计规程Specification for mix p roporLion desi g n of masonry mo1tar
前言
根据住房和城乡建设部《关于印发 (2008 年工程建设标准规范制订、 修订计划（第一批））的通知〉〉 （建标 [2008] 102号）的要求， 规程编制组经广泛洞查研究，认真总结实践经验， 参考有关国际标准和国外先进标准， 并在广泛征求意见的基础上，修订本规程。
本规程的主要技术内容是： 1. 总则； 2. 术语； 3. 材料要 求； 4. 技术条件； 5. 砌筑砂浆配合比的确定与要求。
修订的主要技术内容是： 1. 增加f粉煤灰水泥砂浆和预拌 砌筑砂浆配合比设计的内容； 2. 根据新型墙休材料性能， 对砌 筑砂浆施工稠度进行了涸整； 3. 在砂浆强度等级上去掉了 M2.5, 增加了 M25 和 M30 两个等级； 1. 取消了分层度指标，
增加了砂浆保水率的要求； 5. 根据不同气候区提出了砌筑砂浆 抗冻性要求； 6. 增加了根据砂浆表观密度实测值及理论值校正砂浆配合比的步骤； 7. 将砂浆试配强度计绊公式修改为 fm,O = k f z.。
砌筑砂浆配合比设计规程S p e c i f i c a t i o n f o r m i x p r o p o r t i o n d e s i g n o fm a s o n r y m o r t a rJ G J T98-20112011年修订过程及主要内容根据建设部文件建标〔2008〕102号“关于印发《2008年工程建设标准规范修订、修改计划（第一批）的通知》”要求，《砌筑砂浆配合比设计规程》从2008年4月开始进行修订，主编单位为陕西省建筑科学研究院及浙江八达建设集团有限公司，接到任务后，主编单位立即组建了编制组，确定了参编单位为：中国建筑科学研究院、福建省建筑科学研究院、上海市建筑科学研究院（集团）有限公司、陕西省第三建筑工程公司、山东省建筑科学研究院、浙江中技建设工程检测有限公司、嘉兴市春秋建设工程检测中心有限责任公司、浙江嘉善县建筑工程质量监督站、西安市建设工程质量安全监督站、西安天洋建材企业集团，编制人员为：•李荣孙占利张秀芳赵立群刘军选徐鹏如王文奎何希铨金万春王转英袁永福钱建武张雪琴薛天牢金裕民徐建黄春文毛国强何富林陈华沈文忠。
任务下达后通过电话、网络等方式各编制单位进行沟通，行业标准《砌筑砂浆配合比设计规程》JGJ98-2000颁布实施至今，距今已有10年之久，该标准对保证作为砌筑砂浆配合比设计规范在工业与民用建筑及一般构造物中所采用砂浆的质量配合比设计中起到了重要的作用。
但随着建筑技术的发展，材料的更新换代以及其他标准的变化，特别是预拌砂浆的蓬勃发展，通用硅酸盐水泥标准及建筑砂浆基本性能试验方法的修订，都使该标准的继续使用出现了一些困难、可操作性差、工地现场执行难度增大，因此，迫切需要对《砌筑砂浆配合比设计规程》进行修订，以适应建筑技术的发展。
根据这些主要问题2008年8月在西安召开了编制组第一次工作会议，确定了编制大纲，明确了主要工作内容及验证试验方案。
在上述大量验证试验及调研的基础上，并参考国外先进标准3月形成了初稿， 2009年三月在江苏省姜堰市召开了编制组第二次工作会议，编制组内部对初稿进行了充分的讨论、修改形成了征求意见稿，会后，主编单位根据会议要求及各单位的补充实验对征求意见稿进行了修改，并通过网络在编制组内部进行充分沟通形成了征求意见稿定稿， 2009年7-8月全国范围内开始征求意见工作，收到来自上海、北京、山东、浙江等全国各地从设计、施工、检测等科研机构、施工单位、大专院校的专家的宝贵意见。
针对这些意见我们又认真研究，并进行了相应的补充验证试验，最终确定了送审稿的内容。
原标准分五章： 1、总则； 2、术语、符号；3、材料要求；4、技术条件； 5 、砌筑砂浆配合比计算与确定（5.1 水泥混合砂浆配合比计算；5.2 水泥砂浆配合比选用；5.3 配合比试配、调整与确定）；本规程用词说明。
新标准分五章： 1、总则； 2、术语；3、材料要求；4、技术条件； 5 、砌筑砂浆配合比的确定与要求（5.1 现场配制砌筑砂浆配合比的试配要求；5.2 预拌砂浆配合比的试配要求；5.3砌筑砂浆配合比试配、调整与确定）；本规程用词说明；引用标准名录；附：条文说明。
此次修订的主要内容：1.增加了粉煤灰水泥砂浆和预拌砌筑砂浆配合比设计的内容；2. 根据新型墙体材料性能，对砌筑砂浆稠度进行了调整；3. 在砂浆强度等级上去掉了M2.5增加了M25和M30两个等级；4.取消了分层度指标，增加了砂浆保水率的要求；5.根据不同气候区提出了砌筑砂浆抗冻性要求；6.增加了根据砂浆表观密度实测值及理论值校正砂浆配合比的步骤；7.将砂浆试配强度计算公式修改为ƒm,0= kƒ2。
审查会《砌筑砂浆配合比设计规程》行业标准审查会与2009年11月26日在西安召开。
出席会议的有建设部、归口单位及主编单位的领导，会议由归口单位中国建筑科学研究院主持，西安建筑科技大学、西北工业大学、质量安全监督站、浙江省建筑科学设计研究院、《砌体结构施工质量验收规范》主编，以及有关科研院、检测、设计和施工单位的9名专家组成的审查委员会，标准起草单位和有关单位的代表出席了会议。
审查人员：王福川张昌叙张玉忠黄可明张德思陈栓发李海波施钟毅王巧莉审查专家听取了标准主编人李荣教授级高级工程师对本规程的修编过程、主要内容及编制依据所作的全面介绍。
审查组对规程送审稿逐章逐条地进行了认真地审查，形成审查意见。
编制组根据审查会提出的意见已对规程进行了进一步的完善和修改，最终确定了报批搞的内容。
审查委员会认为编制组做出了大量细致的工作，调研资料真实全面，验证报告数据准确，送审资料齐全。
各位委员和专家对标准送审稿逐条逐句进行了认真审议，最后一致通过了修改后的送审稿。
审查结论1、会议一致认为：编制组提供审查的技术资料齐全，标准编写符合《工程建设标准规定》（建标［2008］182号）的规定。
2、该《规程》修订工作的主要特点是：（1）送审稿补充和完善了原《规程》的内容，体现了砌筑砂浆科技发展的方向，符合国家节能减排的产业政策；（2）提出了水泥粉煤灰砂浆和预拌砂浆配合比的设计方法；（3）增加了砌筑砂浆保水率、抗冻性能要求，取消了分层度指标，采用表观密度值对砂浆配合比进行校正，对保水增稠材料和外加剂在砂浆中的应用作出了规定，使砂浆配合比设计更趋科学合理；3、《规程》提出的配合比设计方法先进可靠、可操作性强，总体上达到了国际先进水平批准发布为此，审查会后主编单位根据审查意见，对标准进行了修改，并与2010年1底完成标准报批稿，并上报归口单位及住房和城乡建设部主管部门。
现住房和城乡建设部已第798号公告批准发布编号为JGJ/T98－2010 ，同时原《砌筑砂浆配合比设计规程》废止。
修改意见1、应进一步完善和充实条文说明内容；2、将砂浆试配强度计算公式修改为：fm,0=k×f2；（3）建议不设强制性条文；（4）其他修改意见如下：（1）取消2.1.1、2.1.3、2.1.4条；增加现场配制砂浆的定义及分类（2）取消2.2节；（3）将符号f2的含义修改为砂浆强度等级值；（4）取消对原材料进场（厂）复验要求的条文；（5）对强制性条文3.0.7和3.0.8条进行修改，提出保水增稠材料和外加剂应有型式检验报告的要求；（6）取消分层度指标要求。
目次1 总则2 术语3 材料要求4 技术条件5 砌筑砂浆配合比的确定与要求5.1 现场配制砌筑砂浆配合比的试配要求5.2 预拌砂浆配合比的试配要求5.3 砌筑砂浆配合比试配、调整与确定本规程用词说明引用标准名录附：条文说明1 总则1.0.1 为统一砌筑砂浆的技术条件和配合比设计方法，满足设计和施工要求，保证砌筑砂浆质量，做到技术先进、经济合理，制定本规程。
1.0.2 本规程适用于工业与民用建筑及一般构筑物中所采用的砌筑砂浆的配合比设计。
1.0.3 砌筑砂浆配合比设计应根据原材料的性能、砂浆技术要求、块体种类及施工水平进行计算或查表选择，并应经试配、调整后确定。
1.0.4 砌筑砂浆配合比设计除应符合本规程外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 砌筑砂浆 masonry mortar将砖、石、砌块等块材经砌筑成为砌体，起粘结、衬垫和传力作用的砂浆。
2.0.2 现场配制砂浆 masonry mortar site mixing（增）由水泥、细骨料和水，以及根据需要加入的石灰、活性掺合料或外加剂在现场配制成的砂浆，分为水泥砂浆和水泥混合砂浆。
2.0.3 预拌砂浆 readay-mixed mortar （增）专业生产厂生产的湿拌砂浆或干混砂浆。
(按现行行业标准《预拌砂浆》JG/T 230给出了预拌砂浆的定义。
)2.0.4 保水增稠材料 water-retentive and plastic material （增）改善砂浆可操作性及保水性能的非石灰类材料。
(预拌砂浆生产时会加入改善砂浆可操作性的非石灰类物质，按《砌筑砂浆增塑剂》JG/T 164-2004给出了保水增稠材料的定义。
)本章去掉了砂浆、水泥砂浆、水泥混合砂浆、掺加料电石渣、外加剂的术语；去掉了符号一节3 材料要求3.0.1砌筑砂浆所用原材料不应对人体、生物与环境造成有害的影响，并应符合现行国家标准《建筑材料放射性核素限量》GB 6566的规定。
（增）3.0.2 水泥宜采用通用硅酸盐水泥或砌筑水泥，且应符合现行国家标准《通用硅酸盐水泥》GB 175和《砌筑水泥》GB/T 3183的规定。
水泥强度等级应根据砂浆品种及强度等级的要求进行选择。
M15及以下强度等级的砌筑砂浆宜选用32.5级的通用硅酸盐水泥或砌筑水泥；M15以上强度等级的砌筑砂浆宜选用42.5级通用硅酸盐水泥。
3.0.3 砂宜选用中砂,并应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ 52 的规定,且应全部通过4.75mm的筛孔。
（改动较大：砌筑砂浆用砂砌体砂浆宜选用中砂，毛石砌体宜选用粗砂，砂的含泥量不应超过5%，强度等级为M2.5的水泥混合砂浆，砂的含泥量不应超过10%）3.0.4 砌筑砂浆用石灰膏、电石膏应符合下列规定：（原3.0.3掺合料应符合下列规定：）1 生石灰熟化成石灰膏时，应用孔径不大于3mm×3mm的网过滤，熟化时间不得少于7d；磨细生石灰粉的熟化时间不得少于2d。
沉淀池中储存的石灰膏，应采取防止干燥、冻结和污染的措施。
严禁使用脱水硬化的石灰膏。
（为了保证石灰膏的质量，要求石灰膏需防止干燥、冻结、污染。
脱水硬化的石灰膏不但起不到塑化作用，还会影响砂浆强度，故规定严禁使用。
）2 制作电石膏的电石渣应用孔径不大于3mm×3mm的网过滤，检验时应加热至70℃后至少保持20min，并应待乙炔挥发完后再使用。
（为了保证电石膏的质量，要求按规定过滤后方可使用。
电石膏中乙炔含量大会对人体造成伤害，因此规定检验后才可使用。
）3 消石灰粉不得直接用于砌筑砂浆中。
（消石灰粉是未充分熟化的石灰，颗粒太粗，起不到改善和易性的作用。
还会大幅度降低砂浆强度，因此规定不得使用。
磨细生石灰粉必须熟化成石灰膏才可使用。
严寒地区，磨细生石灰直接加入砌筑砂浆中属冬季施工措施。
去掉了粘土膏）3.0.5 石灰膏、电石膏试配时的稠度，应120mm±5mm。
（砂浆配制时，膏类（石灰膏、电石膏等）材料的含水量不计入砂浆用水量中，为了使膏类材料的含水率有一个统一的标准，根据国内外常规，规定其稠度一般为120 mm±5mm。
如稠度不在规定范围可按表3-1进行换算：表3-1 石灰膏不同稠度的换算系数稠度（mm）120 110 100 90 80 70 60 50 40 30 换算系数 1.00 0.99 0.97 0.95 0.93 0.92 0.90 0.88 0.87 0.86 3.0.6 粉煤灰、粒化高炉矿渣粉、硅灰、天然沸石粉应分别符合国家现行标准《用于水泥和混凝土中的粉煤灰》GB/T 1596、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046、《高强高性能混凝土用矿物外加剂》GB/T 18736和《天然沸石粉在混凝土和砂浆中应用技术规程》JGJ/T 112的规定。
