-如果不是规定值,测试信号电路端子是否对搭铁短路。

如果电路测试正常,则更换K77遥控门锁接收器。

4.在以下信号电路端子和搭铁之间,安装一条带3安培保险丝的跨接线。

确认故障诊断仪―Driver Door Open Switch(驾驶员侧车门打开开关‖或―Passenger Door Open Switch(乘客侧车门打开开关‖参数为―Active(启动‖。

•A23D驾驶员侧车门锁闩总成端子7。

•A23P乘客侧车门锁闩总成端子2。

-如果不是规定值,测试信号电路是否对电压短路或开路/电阻过大。

如果电路测试正常,则更换K77遥控门锁接收器。

5.如果所有电路测试都正常,则测试或更换车门锁闩。

部件测试静电测试1.将点火开关置于OFF位置,断开相应的车门锁闩总成的线束连接器。

2.将开关置于打开位置(车门关闭,测试下列电路端子之间的电阻是否为无穷大:•驾驶员侧车门锁闩信号端子7和搭铁端子8•乘客侧车门锁闩信号端子2和搭铁端子3-如果不是规定值,则更换车门锁闩总成。

3.将开关置于关闭位置(车门打开,测试下列电路端子之间的电阻是否小于5欧:•驾驶员侧车门锁闩信号端子7和搭铁端子8•乘客侧车门锁闩信号端子2和搭铁端子3-如果大于规定范围,则更换车门锁闩总成。

维修指南执行―诊断修理效果检验‖•前侧门门锁的更换•控制模块参考4.5.3.9DTC B3125、B3130或B3135诊断说明•在使用此诊断程序之前,务必执行―诊断系统检查-车辆‖。

•关于诊断方法的概述,查阅―基于策略的诊断‖。

•―诊断程序说明‖提供每种诊断类别的概述。

故障诊断码说明DTCB312501:仅驾驶员侧车门解锁电路对蓄电池短路DTCB312502:仅驾驶员侧车门解锁电路对搭铁短路DTCB312504:仅驾驶员侧车门解锁电路开路DTCB313001:所有车门解锁电路对蓄电池短路DTCB313002:所有车门解锁电路对搭铁短路DTCB313004:所有车门解锁电路开路DTCB313501:所有车门锁止电路对蓄电池短路DTCB313502:所有车门锁止电路对搭铁短路DTCB313504:所有车门锁止电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能车门锁止开关信号1,41,41,4—车门解锁开关信号2,3,42,3,42,3,4—驾驶员侧车门解锁控制B312502、B313002、B313502B312504B312501—车门锁止控制B312502、B313002、B313502B313504B313501—乘客侧车门解锁控制B312502、B313002、B313502B313004B313001—车门锁止开关搭铁—1,2,3,41,2,3,4—1.门锁故障2.驾驶员侧车门解锁故障3.车门解锁故障4.燃油加注口门释放不工作电路/系统说明车身控制模块(BCM控制车门锁止、乘客侧车门解锁和驾驶员侧车门解锁电路。

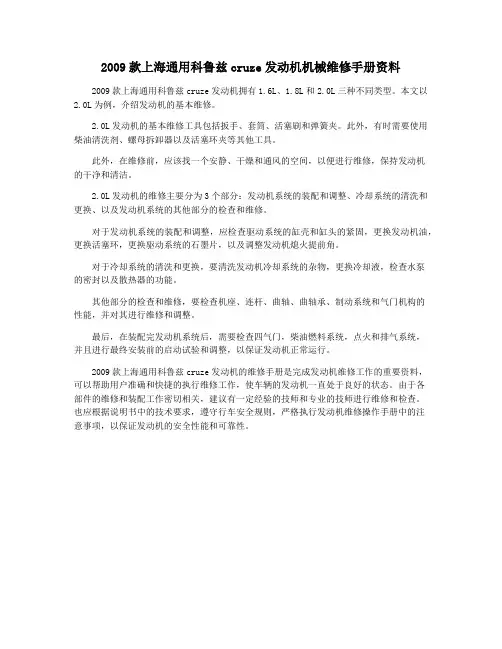

2009款上海通用科鲁兹cruze发动机机械维修手册资料
2009款上海通用科鲁兹cruze发动机拥有1.6L、1.8L和2.0L三种不同类型。

本文以2.0L为例，介绍发动机的基本维修。

2.0L发动机的基本维修工具包括扳手、套筒、活塞刷和弹簧夹。

此外，有时需要使用柴油清洗剂、螺母拆卸器以及活塞环夹等其他工具。

此外，在维修前，应该找一个安静、干燥和通风的空间，以便进行维修，保持发动机
的干净和清洁。

2.0L发动机的维修主要分为3个部分：发动机系统的装配和调整、冷却系统的清洗和更换、以及发动机系统的其他部分的检查和维修。

对于发动机系统的装配和调整，应检查驱动系统的缸壳和缸头的紧固，更换发动机油，更换活塞环，更换驱动系统的石墨片，以及调整发动机熄火提前角。

对于冷却系统的清洗和更换，要清洗发动机冷却系统的杂物，更换冷却液，检查水泵
的密封以及散热器的功能。

其他部分的检查和维修，要检查机座、连杆、曲轴、曲轴承、制动系统和气门机构的
性能，并对其进行维修和调整。

最后，在装配完发动机系统后，需要检查四气门，柴油燃料系统，点火和排气系统，
并且进行最终安装前的启动试验和调整，以保证发动机正常运行。

2009款上海通用科鲁兹cruze发动机的维修手册是完成发动机维修工作的重要资料，可以帮助用户准确和快捷的执行维修工作，使车辆的发动机一直处于良好的状态。

由于各
部件的维修和装配工作密切相关，建议有一定经验的技师和专业的技师进行维修和检查。

也应根据说明书中的技术要求，遵守行车安全规则，严格执行发动机维修操作手册中的注
意事项，以保证发动机的安全性能和可靠性。

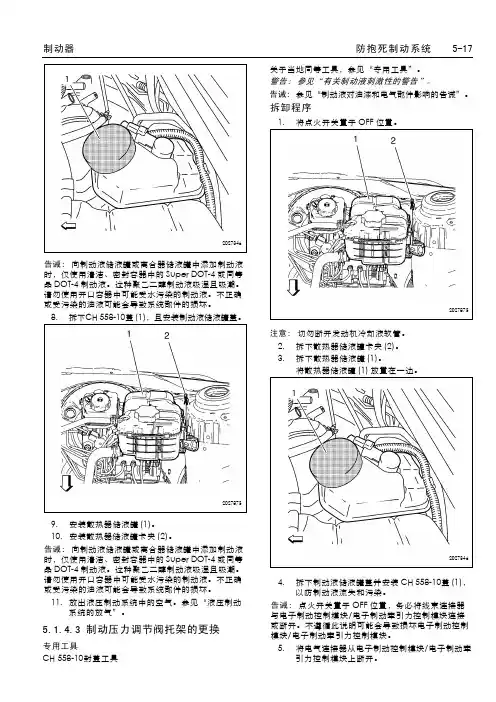

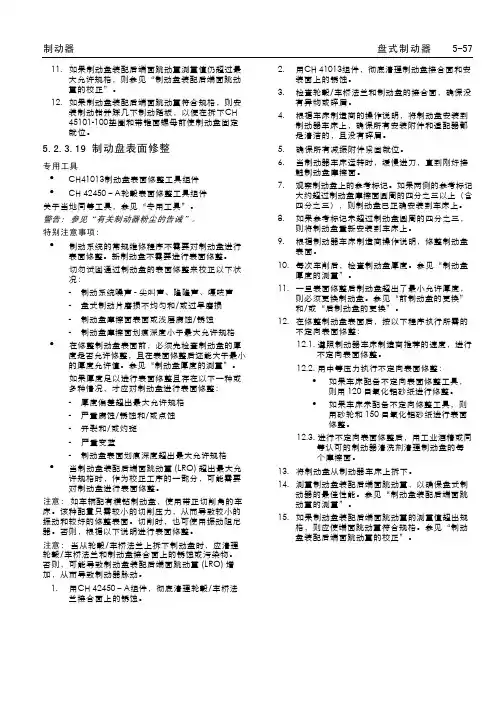

制动器防抱死制动系统5-172027346告诫:向制动液储液罐或离合器储液罐中添加制动液时，仅使用清洁、密封容器中的Super DOT-4或同等品DOT-4制动液。

这种聚乙二醇制动液吸湿且吸潮。

请勿使用开口容器中可能受水污染的制动液。

不正确或受污染的油液可能会导致系统部件的损坏。

8.拆下CH 558-10盖(1)，且安装制动液储液罐盖。

20278739.安装散热器储液罐(1)。

10.安装散热器储液罐卡夹(2)。

告诫:向制动液储液罐或离合器储液罐中添加制动液时，仅使用清洁、密封容器中的Super DOT-4或同等品DOT-4制动液。

这种聚乙二醇制动液吸湿且吸潮。

请勿使用开口容器中可能受水污染的制动液。

不正确或受污染的油液可能会导致系统部件的损坏。

11.放出液压制动系统中的空气。

参见“液压制动系统的放气”。

5.1.4.3制动压力调节阀托架的更换专用工具CH 558-10封盖工具关于当地同等工具，参见“专用工具”。

警告:参见“有关制动液刺激性的警告”。

告诫:参见“制动液对油漆和电气部件影响的告诫”。

拆卸程序1.将点火开关置于OFF 位置。

2027873注意:切勿断开发动机冷却液软管。

2.拆下散热器储液罐卡夹(2)。

3.拆下散热器储液罐(1)。

将散热器储液罐(1)放置在一边。

20273464.拆下制动液储液罐盖并安装CH 558-10盖(1)，以防制动液流失和污染。

告诫:点火开关置于OFF 位置，务必将线束连接器与电子制动控制模块/电子制动牵引力控制模块连接或断开。

不遵循此说明可能会导致损坏电子制动控制模块/电子制动牵引力控制模块。

5.将电气连接器从电子制动控制模块/电子制动牵引力控制模块上断开。

5-18防抱死制动系统制动器2027877注意:盖上制动管接头以防止制动液流失和污染。

6.将6个制动管(1、2)从制动压力调节阀拆下。

20278877.拆下2个制动压力调节阀托架螺栓(2)。

8.拆下制动压力调节阀托架总成(1)。

RANKSHAFT R EFERENCE M ANUALSection 1GeneralInformationTable of ContentsTable of Contents..........................................................1.2 Crankshaft/Engine Identification...................................1.3 Crankshaft PTO Measurement.....................................1.4Woodruff Key Dimensions............................................1.5Inch/Decimal/Millimeter Equivalents Chart...................1.5 Crankshaft Index...........................................................1.61.1General InformationIntroductionThis manual is divided into sections. This first section contains information which generally pertains to all crankshafts. The crankshaft dimensions shown in the various sections are intended for service identificaion purposes only and may vary somewhat due to manufacturing tolerances. The drawings are not to scale. The crankshaft dimensions in section 2 and 3 are in inches. The crankshaft dimensions in section 4 and 5 are in millimeters.Table of ContentsSection 1 – General InformationCrankshaft/Engine Identification......................................................................................................................1.3 Crankshaft PTO Measurement........................................................................................................................1.4 Woodruff Key Dimensions...............................................................................................................................1.5 Inch/Decimal/Millimeter Equivalents Chart......................................................................................................1.5 Crankshaft Index.............................................................................................................................................1.6 Section 2 – K-Series & Magnum Single Cylinder Crankshafts4 HP (K91)......................................................................................................................................................2.2 6.25 HP (K141) 7 HP (K161)...........................................................................................................................2.6 8 HP (K181, M8)..............................................................................................................................................2.11 10 HP (K241, M10)..........................................................................................................................................2.14 12 HP (K301, M12)..........................................................................................................................................2.20 14 HP (K321, M14) 16 HP (K341, M16)..........................................................................................................2.26 18 HP (K361)...................................................................................................................................................2.35 Section 3 – K-Series & Magnum Twin Cylinder Crankshafts17 HP (KT17)..................................................................................................................................................3.217 HP (KT17 Series II)....................................................................................................................................3.518 HP (K482)...................................................................................................................................................3.718 HP (M18, MV18).........................................................................................................................................3.919 HP (KT19)..................................................................................................................................................3.1219 HP (KT19 Series II)....................................................................................................................................3.1320 HP (M20, MV20).........................................................................................................................................3.1421 HP (KT21)..................................................................................................................................................3.17 20 HP (K532) 23 HP (K582)............................................................................................................................3.18 24 HP (K662)...................................................................................................................................................3.20 Section 4 – Command/Command Pro Single Cylinder Crankshafts5 &6 HP (CH5 & CH6)....................................................................................................................................4.2 4 & 6 HP (CS4 & CS6)....................................................................................................................................4.4 8.5, 10, 12 HP (CS8.5, CS10, CS12)...............................................................................................................4.5 11-18 HP (CH11-16, CV11-16, CV460-495)....................................................................................................4.7 Section 5 – Command, Aegis, Triad, Twin Cylinder Crankshafts17-28 HP (CH18-26, CH730-745, CV17-26, CV675-745)................................................................................5.2 20-29 HP (LV625-675, LH630-765) Aegis.......................................................................................................5.7 16 & 18 HP (TH16 & TH18 ) Triad...................................................................................................................5.11 1.2General InformationCrankshaft/Engine IdentificationIf you have a crankshaft and do not know which engine model series it belongs to, check the crankpin diameter and locate the matching dimension in the third column of the below chart. This, and the other journal diameters are usually sufficient to make positive identification. In some cases, however, the diameters are the same for several different models. If this is the case, check the "OTHER IDENTIFYING DIFFERENCES" column to pinpoint the exact model. Also, the illustration showing the "Common Features" of the crankshafts in each model series which is found at the beginning of each section, can be helpful for identification purposes.l edoM PHn i pkna rCr e t ema i Dgn i r aeBn i aMr e t ema i Dl an r uoJl an r uoJl aeSl i Or e t ema i D gn i y f i t ned I r eh tOsecne r ef f i Dt no r F r aeR6,5HC6,5mm459.03t no r f–mm40.03r ae r–mm5579.92mm524.52mm524.5261-11VC/HC594-064VC61-11mm469.83t no r f–mm429.44r ae r–mm529.14mm53mm5362-81HC547-037HC62-71VC547-576VC62-8182-5262-7182-32mm469.53mm429.04mm23mm529.046,4SC6,4mm779.72mm25mm25mm255.8SC5.8mm779.53t no r f–mm8r ae r–mm27mm8mm27)x x x x29.ceps(5.8SC5.8mm779.13mm25mm25mm25)x x x x59.ceps(21,01SC21,01mm779.53t no r f–mm8r ae r–mm27mm8mm2719K4"639."489."578."578.141K52.6"681.1"181.1"521.1"521.1t no r f t pec xePH7saemaS."7869.h t d i wn i am161K7"681.1"181.1"521.1"521.1t no r f t pec xePH52.6saemaS."05.h t d i wn i am8M/181K8"681.1"181.1"521.1"521.1t pec xePH7saemaS.de r ocn i pk na r c1M/142K01"05.1"475.1"05.1"05.113K21"05.1"475.1"05.1"05.1t hg i ew r e t nuocLr e t t e l t saC.t a l fdnuo r g41M/123K41"05.1"475.1"05.1"05.1se voo r gVee r h t,Lr e t t e l t saC.dneno61M/143K61"05.1"475.1"05.1"05.1.M&KPH41saemaS71TK)I Ise i r eS&(71"473.1"247.1"573.1"573.1non i pk na r chguo r h te l ohl i O.I Ise i r eS163K81"05.1"475.1"05.1"05.1.M&KPH61&41saemaS284K81"526.1"057.1"05.1"734.1t pec xe285K&235KsaemaS.Lr e t t e l t saconCrankshaft Identification Guide1.3General InformationCrankshaft Identification Guide (Cont.)PTO Extension MeasurementSingle CylinderThe crankshaft extension is measured from thePTO end to the face of the block.Twin CylinderThe crankshaft extension is measured from thePTO end of the machined mounting surface of theclosure plate.l edoM PHn i pkna rCr e t ema i Dgn i r a eBn i aMr e t ema i Dl an r uoJl an r uoJ l a eSl i Or e t ema i Dgn i y f i t ned I r eh t Os e cne r ef f i Dt no r F r a eR81VM/M81"6994.1"247.1"573.1"005.1.I I s e i r eS91TKs aemaS91TK)I I s e i r eS&(91"6994.1"247.1"573.1"005.1n on i p k n a r ch g u o r h te l o h l i O.I I s e i r eS02VM/M02"6994.1"247.1"573.1"005.1.I I s e i r eS91TKs aemaS12TK12"6994.1"247.1"573.1"005.1.91TKs aemaS&235K285K32&02"526.1"057.1"005.1"886.1s a h t p e c x e284Ks aemaS.Lr e t t e l t s a c266K42"578.1"152.2"395.1"000.2576-526VL32-02mm469.53mm429.04mm23mm529.04567-036HL92-02mm469.53mm429.04mm23mm529.0481&61HT81&61mm379.53mm359.04mm969.44mm130.541.41.5Kohler S.A.E.Nominal Number NumberSize A B CX-42-2-S 2123/32 x 3/8.0938".172"X-42-8-S 2011/16 x 1/4.0625".109"X-42-15-S 613/16 x 5/8.1875".250".240"X-43-1-S 31/8 x 1/2.1250".203".194"X-45-1-S 93/16 x 3/4.1875".313".303"X-45-3-S 151/4 x 1.2500".438".428"X-46-3-S133/16 x 1.1875".438".428"Woodruff Key DimensionsAB CInches, Decimal & Millimeter EquivalentsGeneral InformationMillimeters = Inches x 25.4Inches = Millimeters ÷ 25.4General Information1.610 HP (K241, M10) cont.A-235387-S...........................................................2.14 A-235391 (Discontinued).......................................2.14 A-235394 (Discontinued).......................................2.14 A-235395 (use A-235406-S)..................................2.14 A-235396 (Discontinued).......................................2.15 A-235397 (Discontinued).......................................2.15 A-235403 (Discontinued).......................................2.15 A-235406-S...........................................................2.15 A-235408 (Discontinued).......................................2.15 A-235409 (Discontinued).......................................2.15 A-235555-S...........................................................2.15 A-235559 (Discontinued).......................................2.15 B-235613 (use 47 142 09-S).................................2.15 B-235655 (use 47 142 11-S)..................................2.15 B-235662 (use 47 142 02-S).................................2.16 B-235711 (use 47 142 12-S)..................................2.16 B-235775-S...........................................................2.16 B-235782 (use 47 142 14-S).................................2.16 B-235791-S...........................................................2.16 B-235793 (Discontinued).......................................2.16 A-236206 (Discontinued).......................................2.16 B-236212 (use 47 142 13-S).................................2.16 B-236356 (Discontinued).......................................2.16 B-236358 (use 47 142 05-S).................................2.16 B-236359 (Discontinued).......................................2.17 B-236362 (use 47 142 02-S).................................2.17 B-236364 (use 47 142 03-S).................................2.17 B-236365 (Discontinued).......................................2.17 B-236774 (use 47 142 01-S).................................2.17 B-237077 (use 47 142 15-S).................................2.17 B-237118 (Discontinued).......................................2.17 B-237572 (Discontinued).......................................2.17 47 014 03 (use 47 142 04-S).................................2.17 47 014 07 (use 47 142 07-S).................................2.17 47 014 31-S...........................................................2.18 47 014 32-S...........................................................2.18 47 014 33 (use 47 142 10).....................................2.18 47 014 68 (use 47 142 02-S).................................2.18 47 014 83-S...........................................................2.18 47 142 01-S...........................................................2.18 47 142 02-S...........................................................2.18 47 142 03-S...........................................................2.18 47 142 04-S...........................................................2.18 47 142 05-S...........................................................2.18 47 142 07-S...........................................................2.19 47 142 08-S...........................................................2.19 47 142 09-S...........................................................2.19 47 142 10 (Discontinued).......................................2.19 47 142 11-S...........................................................2.19 47 142 12-S...........................................................2.19 47 142 13-S...........................................................2.19 47 142 14-S...........................................................2.19 47 142 15-S...........................................................2.19 12 HP (K301, M12).................................2.20 B-235805 (use 47 142 16-S).................................2.20 B-235837 (use 47 142 16-S).................................2.20B-235844 (use 47 142 18-S).................................2.20 B-235887 (use 47 142 20-S).................................2.20 B-235909 (use 47 142 17-S).................................2.20 B-235920 (Discontinued).......................................2.20 B-235923 (use 47 142 19-S).................................2.20 B-235933 (Discontinued).......................................2.20 B-235940 (use 47 142 30-S).................................2.21 B-235949 (use 47 142 22-S).................................2.21 B-235963 (Discontinued).......................................2.21 B-236256 (use 47 142 24-S).................................2.21 B-236334 (use 47 142 26-S).................................2.21 B-236408 (use 47 142 44-S).................................2.21 B-236477 (use 47 142 25-S).................................2.21 B-236610 (Discontinued).......................................2.21 B-236704 (Discontinued).......................................2.21 B-236881 (use 47 142 27-S).................................2.21 B-236923 (use 47 142 19-S).................................2.22 B-237005 (Discontinued).......................................2.22 47 014 01-S...........................................................2.22 47 014 05 (use 47 142 30-S).................................2.22 47 014 11 (use 47 142 31-S).................................2.22 47 014 14 (use 47 142 29-S).................................2.22 47 014 23 (Discontinued).......................................2.22 47 014 25 (use 47 142 32-S).................................2.22 47 014 27 (use 47 142 45-S).................................2.22 47 014 28 (use 47 142 33-S).................................2.22 47 014 34 (use 47 142 35-S).................................2.23 47 014 35 (use 47 142 37-S).................................2.23 47 014 36 (use 47 142 34-S).................................2.23 47 142 16-S...........................................................2.23 47 142 17-S...........................................................2.23 47 142 18-S...........................................................2.23 47 142 19-S...........................................................2.23 47 142 20-S...........................................................2.23 47 142 21-S...........................................................2.23 47 142 22-S...........................................................2.23 47 142 23 (use 47 142 44-S).................................2.24 47 142 24-S...........................................................2.24 47 142 25-S...........................................................2.24 47 142 26-S...........................................................2.24 47 142 27-S...........................................................2.24 47 142 28 (Discontinued).......................................2.24 47 142 29-S...........................................................2.24 47 142 30-S...........................................................2.24 47 142 31-S...........................................................2.24 47 142 32-S...........................................................2.24 47 142 33-S...........................................................2.25 47 142 34-S...........................................................2.25 47 142 35-S...........................................................2.25 47 142 37-S...........................................................2.25 47 142 44-S...........................................................2.25 47 142 45-S...........................................................2.25 14 HP (K321, M14) 16 HP (K341, M16)..2.26 B-236713 (use 45 142 21-S).................................2.26 B-236722 (use 45 142 21-S).................................2.26 B-236785 (use 45 142 22-S).................................2.26 B-236996 (use 45 142 25-S).................................2.26General Information1.714 HP (K321, M14) 16 HP (K341, M16) cont.B-236998 (use 47 142 43-S).................................2.26 B-237034 (use 45 142 36-S).................................2.26 B-237054 (Discontinued).......................................2.27 B-237104 (use 45 142 24-S).................................2.27 B-237298 (use 45 142 25-S).................................2.27 B-237512 (use 47 142 39-S).................................2.27 B-237630 (use 47 142 41-S).................................2.27 B-237800 (use 47 142 43-S).................................2.27 45 014 02 (use 45 142 29-S).................................2.27 45 014 03 (use 45 142 25-S).................................2.27 45 014 05 (use 45 142 36-S).................................2.27 45 014 06 (use 45 142 22-S).................................2.27 45 014 09 (use 45 142 24-S).................................2.28 45 014 10 (Discontinued).......................................2.28 45 014 11-S...........................................................2.28 45 014 12 (use 45 142 25-S).................................2.28 45 014 13 (use 45 142 27-S).................................2.28 45 014 14 (use 45 142 38-S).................................2.28 45 014 17 (use 45 142 26-S).................................2.28 45 014 18-S...........................................................2.28 45 014 26 (use 45 142 36-S).................................2.28 45 014 29 (use 47 142 25-S).................................2.28 45 014 30 (Discontinued).......................................2.29 45 014 35 (use 45 142 11).....................................2.29 45 014 36 (use 45 142 32-S).................................2.29 45 014 37 (use 45 142 33-S).................................2.29 45 014 38 (use 45 142 34-S).................................2.29 45 014 39 (use 45 142 35-S).................................2.29 45 014 40 (use 45 142 20-S).................................2.29 45 014 61 (use 45 142 39-S).................................2.29 45 014 83-S...........................................................2.29 45 014 84-S...........................................................2.29 45 014 85-S...........................................................2.30 45 014 86-S...........................................................2.30 45 014 88 (Discontinued).......................................2.30 45 142 01 (use 45 142 20-S).................................2.30 45 142 03 (use 45 142 22-S).................................2.30 45 142 05 (use 45 142 24-S).................................2.30 45 142 06 (use 45 142 25-S).................................2.30 45 142 07 (use 45 142 26-S).................................2.30 45 142 08 (use 45 142 27-S).................................2.30 45 142 10 (use 45 142 25-S).................................2.30 45 142 11 (Discontinued).......................................2.31 45 142 13 (use 45 142 32-S).................................2.31 45 142 15 (use 45 142 34-S).................................2.31 45 142 16 (use 45 142 35-S).................................2.31 45 142 17 (use 45 142 36-S).................................2.31 45 142 18 (use 45 142 38-S).................................2.31 45 142 19-S...........................................................2.31 45 142 20-S...........................................................2.31 45 142 22-S...........................................................2.31 45 142 24-S...........................................................2.31 45 142 25-S...........................................................2.32 45 142 26-S...........................................................2.32 45 142 27-S...........................................................2.32 45 142 29 (use 45 142 25-S).................................2.32 45 142 32-S...........................................................2.3245 142 33-S...........................................................2.32 45 142 34-S...........................................................2.32 45 142 35-S...........................................................2.32 45 142 36-S...........................................................2.32 45 142 38-S...........................................................2.32 45 142 39-S...........................................................2.33 47 014 02 (use 45 142 19-S).................................2.33 47 014 04 (use 45 142 25-S).................................2.33 47 014 06 (use 45 142 26-S).................................2.33 47 014 09 (use 47 142 44-S).................................2.33 47 014 30 (use 47 142 41-S).................................2.33 47 142 39-S...........................................................2.33 47 142 40 (use 45 142 19-S).................................2.33 47 142 41-S...........................................................2.33 47 142 43-S...........................................................2.33 47 142 44-S...........................................................2.34 18 HP (K361)..........................................2.35 45 014 01 (use 45 142 21-S).................................2.35 45 014 08 (use 45 142 21-S).................................2.35 45 014 18-S...........................................................2.35 45 142 02 (use 45 142 21-S).................................2.35 45 142 21-S...........................................................2.35 17 HP (KT17)............................................3.2 52 014 06-S.............................................................3.2 52 014 07-S.............................................................3.2 52 014 08 (Discontinued).........................................3.2 52 014 09 (Discontinued).........................................3.2 52 014 10 (Discontinued).........................................3.2 52 014 11 (Discontinued).........................................3.2 52 014 15-S.............................................................3.2 52 014 17 (Discontinued).........................................3.2 52 014 25 (Discontinued).........................................3.3 52 014 26 (use 52 014 45-S)...................................3.3 52 014 27 (use 52 014 46).......................................3.3 52 014 29-S.............................................................3.3 52 014 31 (use 52 014 47).......................................3.3 52 014 32 (use 52 014 58).......................................3.3 52 014 45-S.............................................................3.3 52 014 46 (Discontinued).........................................3.3 52 014 47 (Discontinued).........................................3.3 52 014 48 (use 52 014 58).......................................3.3 52 014 57 (Discontinued).........................................3.4 52 014 58 (Discontinued).........................................3.4 17 HP (KT17 Series II).............................3.5 52 014 63-S.............................................................3.5 52 014 64-S.............................................................3.5 52 014 65-S.............................................................3.5 52 014 66-S.............................................................3.5 52 014 67 (use 82 014 10-S)...................................3.5 52 014 68-S.............................................................3.5 52 014 73 (use 52 142 03-S)...................................3.5 52 014 78-S.............................................................3.5 52 014 79-S.............................................................3.6 52 014 80-S.............................................................3.6General Information1.8。

电源和信号分布数据通信11-61数据链路参考(续)控制模块数据链路类型诊断程序示意图参考：数据通信示意图挂车接口控制模块低速GMLAN故障诊断仪不与低速GMLAN装置通信变速器控制模块高速GMLAN故障诊断仪不与高速GMLAN装置通信变速器档位指示灯模块局域网(LIN)DTC U1500-U15BF可变动力转向控制模块高速GMLAN故障诊断仪不与高速GMLAN装置通信车辆通信接口模块(VCIM)Ÿ高速GMLANŸ低速GMLANŸ故障诊断仪不与高速GMLAN装置通信Ÿ故障诊断仪不与低速GMLAN装置通信车辆摄像机控制模块低速GMLAN故障诊断仪不与低速GMLAN装置通信11-62数据通信电源和信号分布11.1.3维修指南11.1.3.1车身控制模块的更换2189275车身控制模块的更换引出编号部件名称预备程序1.断开蓄电池负极电缆。

参见“蓄电池负极电缆的断开和连接”2.拆下仪表板右侧下装饰板。

参见“仪表板右侧下装饰板的更换”1车身控制模块程序1.断开车身控制模块线束塞。

2.参见“控制模块参考”电源和信号分布数据通信11-63 11.1.4说明与操作11.1.4.1车身控制系统的说明与操作车身控制系统包括车身控制模块(BCM)、通信和各种输入与输出。

一些输入、输出和信息要求其他模块与车身控制模块相互作用。

车身控制模块具有离散的输入和输出端子，以控制车身功能。

车身控制模块接线至高速GMLAN串行数据总线、低速GMLAN串行数据总线和多条LIN总线，并作为两者之间的网关。

电源模式主控模块此车身控制模块(BCM)用作电源模式主控模块(PMM)功能。

点火开关是小电流开关，电源模式主导装置接收到的多个离散的点火开关信号用于确定电源模式，并将电源模式通过串行数据电路发送到需要此信息的其他模块，因此电源模式主导装置将根据需要启动继电器和其他电源模式主导装置的直接输出。

电源模式功能的完整说明，参见“电源模式的说明与操作”。

2013款雪佛兰科鲁兹维修手册序言第1章一般信息第2章车身金属构件和装饰件第3章车身修理第4章车身系统第5章制动器第6章诊断概述第7章传动系统/车桥第8章驾驶员信息和娱乐系统第9章发动机第10章 HVAC第11章电源和信号分布第12章车顶第13章安全和防护第14章座椅第15章转向系统第16章悬架系统第17章变速器本中文维修手册提供了有关2013款雪佛兰SGM7184ATB 型、SGM7166MTC型、SGM7166ATC型、SGM7166TMTC系列车型的诊断、维修程序、调整和规格等信息。

上汽通用汽车销售有限公司授权的维修站雇员了解本手册和以后出版的上汽通用汽车销售有限公司维修技术通讯，可为雪佛兰科鲁兹维修手册汽车用户提供更好的服务。

对于本手册所提及的品牌产品、零件号或专用工具，建议通过上海通用汽车获得这些产品、零件或工具。

序言——危险、警告和告诫简介（1）“危险”、“警告”、“告诫”和“注意”的定义通用汽车维修手册中的诊断和修理程序包含一般和特定的危险、警告、告诫、注意或重要注意事项。

通用汽车公司致力于提供维修信息来帮助技师诊断并修理维持车辆正常运行的所需的系统。

然而，如果不遵守推荐方案，某些程序可能会对技师造成伤害。

“危险”、“警告”、“告诫”和“注意”或“重要注意事项”是为防止出现上述危险而编制的，但并非所有危险均可以预见。

该信息位于维修手册中显眼的位置。

为防止出现以下情况而编制：●对技术人员造成严重人身伤害或死亡。

●损坏车辆。

●不必要的车辆维修。

●不必要的部件更换。

●车辆部件维修或更换不当。

●在此维修类别中出现的任何警告或告诫均引自各单独的维修类别。

“危险”的定义遇到一条“危险”时，要求您采取必要的操作或不要采取禁止的操作。

如果忽视“危险”，会导致以下后果：●对技术人员造成严重人身伤害或死亡。

●对工作区中的其他技术人员造成严重人身伤害或死亡。

“警告”的定义遇到一条“警告”时，要求您采取必要的操作或不要采取禁止的操作。

汽车维修资料,雪佛兰科鲁兹维修手册45【汽车维修资料】【雪佛兰科鲁兹维修手册45】一、引言本文档为雪佛兰科鲁兹车型的维修手册，旨在为汽车维修人员提供详细的维修流程和方法。

本手册详细介绍了雪佛兰科鲁兹车型的各个部件的工作原理、故障排除方法以及维修过程。

阅读本手册前，请确保您具备一定的汽车维修知识和技能。

二、车辆介绍1.车型概述1.1 车型参数1.2 车型配置2.故障诊断与排除2.1 故障代码读取和清除2.2 传感器故障检测与更换2.3 电子控制单元（ECU）故障诊断与更换3.发动机3.1 发动机工作原理3.2 发动机故障排除与维修方法3.3 发动机润滑系统维护与保养4.车身与底盘4.1 车身结构与材料4.2 悬挂系统维修与保养4.3 刹车系统维修与保养4.4 离合器与变速器维修与保养5.电气系统5.1 点火系统5.2 充电系统5.3 启动系统5.4 照明系统5.5 仪表盘和电子设备附注：1、本文档涉及附件：- 雪佛兰科鲁兹车型维修流程图- 雪佛兰科鲁兹车型电路图- 雪佛兰科鲁兹车型故障代码表2、本文所涉及的法律名词及注释：- 发动机：指雪佛兰科鲁兹车型的动力装置，用于提供动力给汽车行驶。

- 故障排除：指通过诊断和解决汽车故障，使其恢复正常工作的过程。

- 传感器：指雪佛兰科鲁兹车型中用于感知各种参数并将其转换为电信号的设备。

- 电子控制单元（ECU）：指雪佛兰科鲁兹车型中用于控制和管理各种电子系统的电子设备。

- 悬挂系统：指雪佛兰科鲁兹车型中用于支撑车身和减缓震动的系统。

- 刹车系统：指雪佛兰科鲁兹车型中用于制动、减速和停车的系统。

- 离合器与变速器：指雪佛兰科鲁兹车型中用于实现不同档位换挡和传递动力的装置。

- 点火系统：指雪佛兰科鲁兹车型中用于点火燃料混合物并提供火花以引燃汽车发动机的系统。

- 充电系统：指雪佛兰科鲁兹车型中用于给蓄电池充电和提供电力给汽车电子设备的系统。

- 启动系统：指雪佛兰科鲁兹车型中用于启动发动机的系统。

4.5.4.3前侧门外把手的更换2027208前侧门外把手的更换引出编号部件名称1螺栓检修孔塞程序用塑料平刃工具拆下。

2前侧门外把手螺栓告诫:参见“有关紧固件的告诫”。

紧固9牛米（80英寸磅力）3前侧门外把手盖4前侧门外把手盖衬垫5前侧门外把手程序向后拉动外把手直到将其从内把手罩中松开。

6前侧门外把手衬垫程序检查锁、锁芯和把手调节。

参见“前侧门外把手滑杆的调整”。

4.5.4.4后侧门外把手的更换2027209后侧门外把手的更换引出编号部件名称1螺栓检修孔塞程序用塑料平刃工具拆下。

2后侧门外把手盖螺栓告诫:参见“有关紧固件的告诫”。

紧固9牛米（80英寸磅力）3后侧门外把手盖4后侧门外把手程序向后拉动外把手直到将其从把手罩中松开。

5后侧门外把手衬垫程序检查锁和把手调节。

参见“后侧门外把手滑杆的调整”。

4.5.4.5后侧门外把手罩的更换2028225后侧门外把手罩的更换引出编号部件名称预备程序1.拆下后侧门装饰板。

参见“后侧车门装饰板的更换”。

2.拆下挡水板。

参见“后侧门挡水板的更换”。

3.拆下车门外把手。

参见“后侧门外把手的更换”。

1后侧门把手罩螺栓告诫:参见“有关紧固件的告诫”。

紧固2.5牛米（22英寸磅力）2后侧门外把手罩程序1.将把手和锁杆移至新外侧门把手罩。

2.检查锁、锁芯和把手调节。

参见“后侧门外把手滑杆的调整”。

4.5.4.6行李厢盖锁闩的更换2027205行李厢盖锁闩的更换引出编号部件名称预备程序拆下行李厢盖内装饰板。

参见“行李厢盖内装饰板的更换”。

1行李厢盖锁闩螺栓（数量：2）告诫:参见“有关紧固件的告诫”。

紧固9牛米（80英尺磅力）2行李厢盖锁闩4.5.4.7前侧门门锁的更换2028228前侧门门锁的更换引出编号部件名称预备程序1.拆下前侧门装饰板。

参见“前侧门装饰板的更换”。

2.拆下挡水板。

参见“后侧门挡水板的更换”。

1前侧门锁螺钉（数量：2）告诫:参见“有关紧固件的告诫”。

紧固10牛米（89英寸磅力）2前侧门锁总成程序1.将车门锁拉线固定件从车门上松开。
