2021款雪佛兰科鲁兹维修手册本中文维修手册提供了有关2021款雪佛兰SGM7184ATB 型、SGM7166MTC型、SGM7166ATC型、SGM7166TMTC系列车型的诊断、维修程序、调整和规格等信息。
上汽通用汽车销售授权的维修站雇员了解本手册和以后出版的上汽通用汽车销售维修技术通信，可为雪佛兰科鲁兹维修手册汽车用户提供更好的效劳。
关于本手册所提及的品牌产品、零件号或专用工具，建议通过上海通用汽车取得这些产品、零件或工具。
序言——简介（1）通用汽车维修手册中的诊断和修理程序包括一样和特定的危险、警告、警告、注意或重要注意事项。
通用汽车公司致力于提供维修信息来帮忙技师诊断并修理维持车辆正常运行的所需的系统。
但是，若是不遵守推荐方案，某些程序可能会对技师造成损害。
“危险”、“警告”、“警告”和“注意”或“重要注意事项”是为避免显现上述危险而编制的，但并非所有危险均能够预见。
该信息位于维修手册中显眼的位置。
为避免显现以下情形而对技术人员造成严峻人身损害或死亡。
损坏车辆。
没必要要的车辆维修。
没必要要的部件改换。
车辆部件维修或改换不妥。
在此维修类别中显现的任何警告或警告均引自各单独的维修类别。
“危险”的概念碰到一条“危险”时，要求您采取必要的操作或不要采取禁止的操作。
若是轻忽“危险”，会致使以下后果：对技术人员造成严峻人身损害或死亡。
对工作区中的其他技术人员造成严峻人身损害或死亡。
“警告”的概念碰到一条“警告”时，要求您采取必要的操作或不要采取禁止的操作。
若是轻忽“警告”，会致使以下后果：对技术人员造成严峻人身损害。
对工作区中的其他技术人员造成严峻人身损害。
若是车辆修理不妥，那么会对该车辆的驾驶员和/或乘客造成严峻的人身损害。
“警告”的概念“警告”要求对必需的操作或禁止的操作给予专门注意。
若是轻忽“警告”，会致使以下后果：●损坏车辆。
●没必要要的车辆维修。
●没必要要的部件改换。
●所维修的系统或部件的工作或性能不正常。

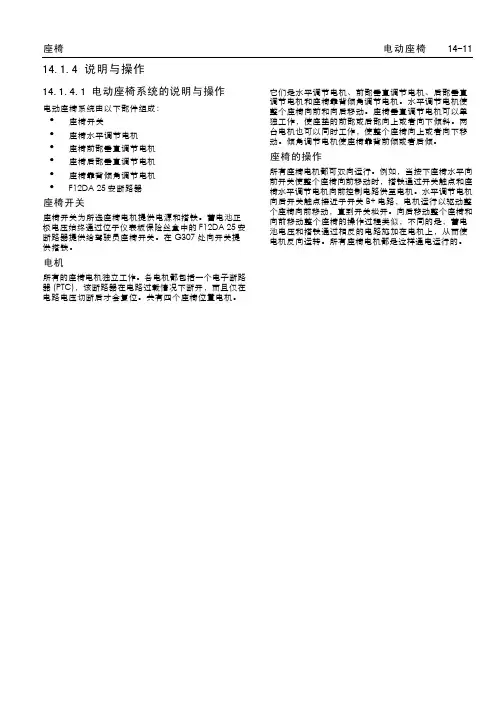

座椅电动座椅14-11 14.1.4说明与操作14.1.4.1电动座椅系统的说明与操作电动座椅系统由以下部件组成：•座椅开关•座椅水平调节电机•座椅前部垂直调节电机•座椅后部垂直调节电机•座椅靠背倾角调节电机•F12DA25安断路器座椅开关座椅开关为所选座椅电机提供电源和搭铁。
蓄电池正极电压始终通过位于仪表板保险丝盒中的F12DA25安断路器提供给驾驶员座椅开关。
在G307处向开关提供搭铁。
电机所有的座椅电机独立工作。
各电机都包括一个电子断路器(PTC)，该断路器在电路过载情况下断开，而且仅在电路电压切断后才会复位。
共有四个座椅位置电机。
它们是水平调节电机、前部垂直调节电机、后部垂直调节电机和座椅靠背倾角调节电机。
水平调节电机使整个座椅向前和向后移动。
座椅垂直调节电机可以单独工作，使座垫的前部或后部向上或者向下倾斜。
两台电机也可以同时工作，使整个座椅向上或者向下移动。
倾角调节电机使座椅靠背前倾或者后倾。
座椅的操作所有座椅电机都可双向运行。
例如，当按下座椅水平向前开关使整个座椅向前移动时，搭铁通过开关触点和座椅水平调节电机向前控制电路供至电机。
水平调节电机向后开关触点接近于开关B+电路，电机运行以驱动整个座椅向前移动，直到开关松开。
向后移动整个座椅和向前移动整个座椅的操作过程类似，不同的是，蓄电池电压和搭铁通过相反的电路施加在电机上，从而使电机反向运转。
所有座椅电机都是这样通电运行的。
14-12电动座椅座椅空白座椅座椅金属构件、装饰件和蒙皮14-13 14.2座椅金属构件、装饰件和蒙皮14.2.1规格14.2.1.1紧固件紧固规格紧固件紧固规格规格应用公制英制前排座椅调节器螺栓20Y15英尺磅力前排座椅固定板螺栓9Y80英寸磅力前排座椅靠背螺栓34.5Y25英尺磅力前排座椅安全带锁扣螺栓45Y33英尺磅力前排座垫内装饰板螺钉 2.5Y22英寸磅力前排座垫外装饰板螺钉 2.5Y22英寸磅力前排座椅安装螺栓45Y33英尺磅力后排座椅靠背扶手铰链螺母 4.5Y40英寸磅力后排座椅靠背扶手铰链螺栓9Y80英寸磅力14-14座椅金属构件、装饰件和蒙皮座椅14.2.2维修指南14.2.2.1驾驶员或乘客座椅的更换拆卸程序2027442警告:拿取有效的充气模块时，确保气囊开口背向您。
电源和信号分布数据通信11-61数据链路参考(续)控制模块数据链路类型诊断程序示意图参考：数据通信示意图挂车接口控制模块低速GMLAN故障诊断仪不与低速GMLAN装置通信变速器控制模块高速GMLAN故障诊断仪不与高速GMLAN装置通信变速器档位指示灯模块局域网(LIN)DTC U1500-U15BF可变动力转向控制模块高速GMLAN故障诊断仪不与高速GMLAN装置通信车辆通信接口模块(VCIM)Ÿ高速GMLANŸ低速GMLANŸ故障诊断仪不与高速GMLAN装置通信Ÿ故障诊断仪不与低速GMLAN装置通信车辆摄像机控制模块低速GMLAN故障诊断仪不与低速GMLAN装置通信11-62数据通信电源和信号分布11.1.3维修指南11.1.3.1车身控制模块的更换2189275车身控制模块的更换引出编号部件名称预备程序1.断开蓄电池负极电缆。
参见“蓄电池负极电缆的断开和连接”2.拆下仪表板右侧下装饰板。
参见“仪表板右侧下装饰板的更换”1车身控制模块程序1.断开车身控制模块线束塞。
2.参见“控制模块参考”电源和信号分布数据通信11-63 11.1.4说明与操作11.1.4.1车身控制系统的说明与操作车身控制系统包括车身控制模块(BCM)、通信和各种输入与输出。
一些输入、输出和信息要求其他模块与车身控制模块相互作用。
车身控制模块具有离散的输入和输出端子，以控制车身功能。
车身控制模块接线至高速GMLAN串行数据总线、低速GMLAN串行数据总线和多条LIN总线，并作为两者之间的网关。
电源模式主控模块此车身控制模块(BCM)用作电源模式主控模块(PMM)功能。
点火开关是小电流开关，电源模式主导装置接收到的多个离散的点火开关信号用于确定电源模式，并将电源模式通过串行数据电路发送到需要此信息的其他模块，因此电源模式主导装置将根据需要启动继电器和其他电源模式主导装置的直接输出。
电源模式功能的完整说明，参见“电源模式的说明与操作”。
4.3.3.3DTC B2540诊断说明•在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB254001:后雾灯控制电路对蓄电池短路DTCB254002:后雾灯控制电路对搭铁短路DTCB254004:后雾灯控制电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能后雾灯控制B254002B254004B254001—电路/系统说明车身控制模块(BCM)通过向后雾灯控制电路提供电压，使后雾灯通电。
当后雾灯控制电路通电时，后雾灯点亮。
运行故障诊断码的条件后雾灯启动设置故障诊断码的条件B254001车身控制模块检测到控制电路对电压短路。
B254002车身控制模块检测到控制电路对搭铁短路。
B254004车身控制模块检测到控制电路开路。
设置故障诊断码时采取的操作后雾灯不工作。
清除故障诊断码的条件设置该故障诊断码的条件不再存在。
参考信息示意图参考雾灯示意图连接器端视图参考部件连接器端视图说明与操作车外照明系统的说明与操作电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考参见“控制模块参考”，以获取故障诊断仪信息电路/系统检验将点火开关置于ON位置，执行后雾灯继电器测试。
在指令状态之间切换时，后雾灯应点亮/熄灭。
电路/系统测试1.将点火开关置于OFF位置，断开下列尾灯上相应的线束连接器：•E29LR左后雾灯•E29RR右后雾灯2.测试下列相应的搭铁电路线束连接器端子和搭铁之间的电阻是否小于5欧：•E29LR左后雾灯线束连接器端子2•E29RR右后雾灯线束连接器端子2-如果大于规定值，测试相应的搭铁电路是否开路/电阻过大。
3.在下列相应控制电路线束连接器端子和搭铁之间连接一个测试灯：•E29LR左后雾灯线束连接器端子1•E29RR右后雾灯线束连接器端子14.将点火开关置于ON位置，执行后雾灯继电器测试。
在指令状态之间切换时，测试灯应点亮/熄灭。
-如果测试灯始终点亮，测试控制电路是否对电压短路。
如果电路测试正常，则更换K9车身控制模块。
-如果测试灯始终熄灭，则测试控制电路是否对搭铁短路或开路/电阻过大。
如果电路测试正常，则更换K9车身控制模块。
5.如果所有电路测试正常，测试或更换相应的尾灯。
维修指南完成诊断程序后，执行“诊断修理效果检验”。
•尾灯的更换•参见“控制模块参考”，以便对车身控制模块进行更换、设置和编程4.3.3.4DTC B2545诊断说明•在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB254501:倒车灯控制电路对蓄电池短路DTCB254502:倒车灯控制电路对搭铁短路DTCB254504:倒车灯控制电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能倒车灯控制B254502B254504B254501—电路/系统说明当变速器挂倒档时，发动机控制模块(ECM)向车身控制模块(BCM)发送串行数据信息。
该信息指示换档杆挂倒档位置。
车身控制模块向倒车灯施加蓄电池电压。
倒车灯永久性搭铁。
一旦驾驶员将换档杆移出倒档位置时，发动机控制模块通过串行数据发送信息，请求车身控制模块从倒车灯控制电路上撤销蓄电池电压。
运行故障诊断码的条件接合倒档设置故障诊断码的条件B254501车身控制模块检测到控制电路对电压短路。
B254502车身控制模块检测到控制电路对搭铁短路。
B254504车身控制模块检测到控制电路开路。
设置故障诊断码时采取的操作倒车灯不工作。
清除故障诊断码的条件设置该故障诊断码的条件不再存在。
参考信息示意图参考车外灯示意图连接器端视图参考部件连接器端视图说明与操作车外照明系统的说明与操作电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考参见“控制模块参考”，以获取故障诊断仪信息电路/系统检验将点火开关置于ON位置，执行倒车灯测试。
倒车灯应点亮/熄灭。
电路/系统测试1.将点火开关置于OFF位置，将下列相应尾灯上相应的线束连接器断开：•E5A左侧倒车灯•E5B右侧倒车灯2.测试下列相应的搭铁电路线束连接器端子和搭铁之间的电阻是否小于5欧：•E5A左侧倒车灯线束连接器端子3•E5B右侧倒车灯线束连接器端子3-如果大于规定值，测试相应的搭铁电路是否开路/电阻过大。
3.在下列相应控制电路线束连接器端子和搭铁之间连接一个测试灯：•E5A左侧倒车灯线束连接器端子1•E5B右侧倒车灯线束连接器端子14.使用故障诊断仪，指令倒车灯测试。
在指令状态之间切换时，测试灯应点亮和熄灭。
-如果测试灯始终点亮，测试控制电路是否对电压短路。
如果电路测试正常，则更换K9车身控制模块。
-如果测试灯始终熄灭，则测试控制电路是否对搭铁短路或开路/电阻过大。
如果电路测试正常，则更换K9车身控制模块。
5.如果所有电路测试正常，则更换相应的倒车灯。
维修指南执行“诊断修理效果检验”。
•尾灯的更换•控制模块参考4.3.3.5DTC B2575或B2699诊断说明•诊断系统检查-在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB257501:前照灯控制电路对蓄电池短路DTCB257502:前照灯控制电路对搭铁短路DTCB257504:前照灯控制电路开路DTCB269901:右侧前照灯控制电路对蓄电池短路DTCB269902:右侧前照灯控制电路对搭铁短路DTCB269904:右侧前照灯控制电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能左侧前照灯控制B257502B257504B257501—右侧前照灯控制B269902B269904B269901—电路/系统说明当前照灯开关置于近光位置时，车身控制模块(BCM)通过相应的电源电压电路向前照灯提供电压。
运行故障诊断码的条件B257501和B269901前照灯熄灭。
B257502、B257504、B269902和B269904前照灯点亮。
设置故障诊断码的条件B257501和B269901车身控制模块检测到控制电路对电压短路。
B257502和B269902车身控制模块检测到控制电路对搭铁短路。
B257504和B269904车身控制模块检测到控制电路开路。
设置故障诊断码时采取的操作相应的前照灯不工作。
清除故障诊断码的条件设置该故障诊断码的条件不再存在。
参考信息示意图参考车外灯示意图连接器端视图参考部件连接器端视图说明与操作车外照明系统的说明与操作电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考参见“控制模块参考”，以获取故障诊断仪信息电路/系统检验将点火开关置于ON位置，指令相应的前照灯进行近光测试。
前照灯应点亮/熄灭。
电路/系统测试1.将点火开关置于OFF位置，断开相应前照灯的线束连接器。
2.测试下列相应前照灯搭铁电路线束连接器和搭铁之间的电阻是否小于5欧。
•E13L左侧前照灯总成搭铁电路线束连接器端子3•E13R右侧前照灯总成搭铁电路线束连接器端子3-如果大于规定值，测试搭铁电路是否开路/电阻过大。
3.在下列相应的前照灯控制电路线束连接器和搭铁之间连接一个测试灯。
•E13L左侧前照灯总成信号电路线束连接器端子2•E13R右侧前照灯总成信号电路线束连接器端子24.使用故障诊断仪，指令相应的前照灯近光点亮和熄灭以进行测试。
在指令状态之间切换时，测试灯应点亮和熄灭。
-如果测试灯始终点亮，测试信号电路是否对电压短路。
如果电路测试正常，则更换K9车身控制模块。
-如果测试灯始终熄灭，测试信号电路是否对搭铁短路或开路/电阻过大。
如果电路测试正常，则更换K9车身控制模块。
5.如果所有电路测试正常，则更换相应的前照灯。
维修指南完成诊断程序后，执行“诊断修理效果检验”。
•前照灯的更换•参见“控制模块参考”，以便对车身控制模块进行更换、设置和编程4.3.3.6DTC B257A诊断说明•在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB257A00:前照灯开关输入信号相关性故障故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能前照灯开关输入信号———B257A00电路/系统说明当前照灯开关置于近光位置或驻车灯位置时，车身控制模块(BCM)通过前照灯开关前照灯信号电路和驻车灯开关信号电路接收搭铁信号。
运行故障诊断码的条件将点火开关置于ON、ACCESSORY或RUN位置。
设置故障诊断码的条件车身控制模块在前照灯开关断开电路或前照灯点亮电路上接收到意外信号。
设置故障诊断码时采取的操作车身控制模块忽略前照灯开关输入，默认设置为自动前照灯功能。
清除故障诊断码的条件当把故障从系统中清除时，车身控制模块清除当前故障诊断码。
参考信息示意图参考车外灯示意图连接器端视图参考部件连接器端视图说明与操作车外照明系统的说明与操作电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考参见“控制模块参考”，以获取故障诊断仪信息电路/系统检验点火开关置于ON位置时，将前照灯开关置于近光位置。
近光灯应点亮。
将前照灯开关置于OFF位置。
近光灯应熄灭。
电路/系统测试1.将点火开关置于OFF位置，断开S30前照灯开关线束连接器。
测试搭铁电路端子6和搭铁之间的电阻是否小于5欧。
-如果大于规定值，测试搭铁电路是否开路/电阻过大。
2.连接S30前照灯开关线束连接器。
3.断开K9车身控制模块上的X1线束连接器。
4.在B+和信号电路端子16之间连接一个测试灯。
5.将前照灯开关置于近光和OFF位置之间。
测试灯应随着开关的切换而点亮和熄灭。
-如果测试灯始终熄灭，测试信号电路是否对电压短路或开路/电阻过大。
如果电路测试正常，则更换S30前照灯开关。
-如果测试灯始终点亮，测试信号电路是否对搭铁短路。
如果电路测试正常，则更换S30前照灯开关。
6.如果所有电路测试正常，则更换K9车身控制模块。
部件测试静电测试1.将点火开关置于OFF位置，断开S30前照灯开关线束连接器。
将S30前照灯开关置于OFF位置，测试端子6和端子5之间的电阻是否小于5欧。
-如果大于规定值，则更换S30前照灯开关。
2.将S30前照灯开关置于驻车灯位置，测试端子6和端子3之间的电阻是否小于5欧。
-如果大于规定值，则更换S30前照灯开关。
