Verilog基本语法【逻辑值】➢逻辑0 表示低电平，GND➢逻辑1 表示高电平，VCC➢逻辑X 表示未知电平,可能是高电平，也可能是低电平➢逻辑Z 表示高阻态，外部没有激励信号，是一个悬空状态注：高阻态的实质：电路分析时高阻态可做开路理解。

可以把它看作输出（输入）电阻非常大，对下级电路无任何影响。

若为0、x、z则按照假处理；若为1，按真处理。

【进制】➢二进制4'b0101 —4位二进制数0101➢十进制数4’d2 —4位十进制数2➢十六进制数4’ha —4位十六进制数aVerilog中若不指定位宽，默认32位；若不指定位宽不指定进制，默认32位宽的十进制数。

【标识符】标识符可以是字母、数字、$和_（下划线）的组合，且开头必须是字母或下划线，区分大小写。

不建议大小写混合使用。

【数据类型】➢寄存器关键字reg，默认初始值位不定值X；reg[31:0] delay_cnt; //[31:0],指定寄存器位宽32位，reg key_reg; // 默认位宽为1.reg类型数据只能在always和initial语句中被赋值。

➢线网表示结构实体的物理连线，包括wire和tri类型➢参数常量，用parameter定义。

parameter H_SYNC = 11'd41;【运算符】➢[条件操作符] ?:例，a?b:c //如果a为真就选b，否则选择c。

result=(a>=b)?a:b;[逻辑运算符] ！&& ||[位运算符] ~ & | ^（按位异或）a&b; //自动将位宽小的数高位补零至较大数的位宽，然后按位与操作。

[移位运算符] << >> 用0填补移出的空位。

左移时位宽增加，右移位宽不变。

[位拼接运算符] {}例，{a,b} //将a和b拼接起来，作为一个新信号,a为高位。

c={a,b[3:0]}; //a、b位宽均为8位，c为8+4=12位。

verilog语法Verilog语法是一种用于描述电路行为的高级语言，该语言包括硬件描述语言（HDL），它是用于描述电路结构的抽象级别的编程和验证的语言。

Verilog语法可以用于描述各种电路，例如数字电路、模拟电路、混合电路和电力电路。

它可以被编译到电路设计软件中，例如VHDL和FPGA，以生成真实的电路。

Verilog语法也可以用于设计和模拟计算机硬件，以及通用门阵列（FPGA）和软件可编程逻辑器件（CPLDs）。

它是一种开放式标准，因此，可以轻松地编写可以被各种工具识别的代码，使其可以被用于多个目的。

Verilog语法的另一个重要特性是它可以被用于建立完整的计算机系统，这是在其他语言中实现不易的。

Verilog语言具有许多不同类型的代码模块，其中包括文件输入和输出模块，模块句法，连接句法，结构化代码，运算符及其他语句。

文件输入和输出模块可以让您访问外部文件的数据，模块句法可以让您定义自定义模块，而连接句法可以用于定义系统中的数据流程，结构代码可以用于实现复杂的电路，而运算符和语句可以控制电路的运行方式。

在Verilog语言中，有很多种不同类型的语句。

它们可以分为三类：控制语句，转移语句和计算（运算）语句。

控制语句用于控制程序的流程，如循环、条件语句和操作符。

转移语句可以控制程序的运行方式，如延迟、忽略和停止，而计算（运算）语句可以实现算术和逻辑运算，以及多种数据类型的处理。

Verilog语法可以被用于编写可以用于在各种硬件上运行的软件。

Verilog代码的优势在于它可以用于编写可重用的代码以及更高效的代码，它可以将复杂的电路结构编译成更加细粒度的电路，并且可以显著地减少系统开发时间和成本。

Verilog语法在电路设计中发挥着至关重要的作用，它可以被用于描述电路结构，帮助设计师更容易地创建和处理电路，它还可以被用于设计计算机硬件和实现复杂的电路功能，因此可以帮助减少系统开发的成本和时间。

总的来说，Verilog语法是一种功能强大而易于使用的电路设计编程语言，可以被用于描述电路结构，编写可重用的代码，以及创建和处理复杂的电路，它可以大大简化系统开发，减少系统开发时间和成本。

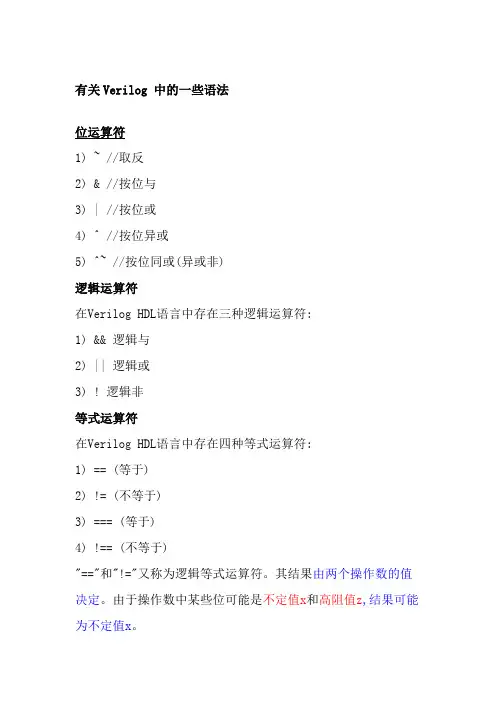

有关Verilog 中的一些语法位运算符1) ~ //取反2) & //按位与3) | //按位或4) ^ //按位异或5) ^~ //按位同或(异或非)逻辑运算符在Verilog HDL语言中存在三种逻辑运算符:1) &&逻辑与2) || 逻辑或3) !逻辑非等式运算符在Verilog HDL语言中存在四种等式运算符:1) == (等于)2) != (不等于)3) === (等于)4) !== (不等于)"=="和"!="又称为逻辑等式运算符。

其结果由两个操作数的值决定。

由于操作数中某些位可能是不定值x和高阻值z,结果可能为不定值x。

而"==="和"!=="运算符则不同,它在对操作数进行比较时对某些位的不定值x和高阻值z也进行比较,两个操作数必需完全一致，其结果才是1，否则为0。

"==="和"!=="运算符常用于case表达式的判别,所以又称为"case等式运算符"。

位移运算符左移：右边的添0右移：左边的添0，移除的位舍去举例：4’b1001<<1 = 5’b10010; 4’b1001<<2 = 6’b100100;1<<6 = 32’b1000000; 4’b1001>>1 = 4’b0100; 4’b1001>>4 = 4’b0000;位拼接运算符1.{a,b[3:0],w,3’b101}也可以写成为{a,b[3],b[2],b[1],b[0],w,1’b1,1’b0,1’b1}2.{4{w}} //这等同于{w,w,w,w}3.{b,{3{a,b}}} //这等同于{b,a,b,a,b,a,b}负数:一个数字可以被定义为负数,只需在位宽表达式前加一个减号,减号必须写在数字定义表达式的最前面。

Verilog语言是一种硬件描述语言（HDL），用于描述和设计数字电路。

它广泛应用于数字系统的建模、验证和综合，是数字电路设计领域中的重要工具之一。

在Verilog中，模块是最基本的组织单位，模块中包含了电路的功能和行为描述。

本文将介绍Verilog语言的基本语法和模块写法，以帮助读者更好地理解和应用Verilog语言。

一、Verilog基本语法1. 注释在Verilog中，使用双斜杠（//）进行单行注释，使用/* */进行多行注释。

注释可以提高代码的可读性，便于他人理解和维护。

2. 变量声明Verilog中的变量可以分为寄存器变量（reg）和线网（wire）两种类型。

寄存器变量用于存储状态信息，线网用于连接各个逻辑门的输入和输出。

3. 逻辑运算符和位运算符Verilog中包括逻辑运算符（与、或、非等）和位运算符（与、或、异或等），用于对信号进行逻辑和位级操作。

4. 控制语句Verilog支持if-else语句、case语句等控制语句，用于根据不同条件执行不同的操作。

5. 模拟时钟在Verilog中，时钟是电路中的重要部分，通常使用时钟信号来同步各个元件的动作。

时钟可以通过周期性方波信号来模拟，使用$period 函数可以定义时钟的周期。

6. 仿真指令Verilog提供了多种仿真指令，用于初始化信号、设置仿真时间、输出波形图等操作，有助于仿真和调试电路。

二、模块写法1. 模块定义在Verilog中，一个模块包含了一组功能相关的硬件描述，可以看作是一个小型电路的抽象。

模块通过module关键字进行定义，其中包括模块名、输入输出端口声明等信息。

```verilogmodule adder(input wire [3:0] a,input wire [3:0] b,output reg [4:0] c);// 模块内部逻辑描述endmodule```2. 端口声明模块的端口包括输入端口（input）和输出端口（output），可以通过wire和reg进行声明。

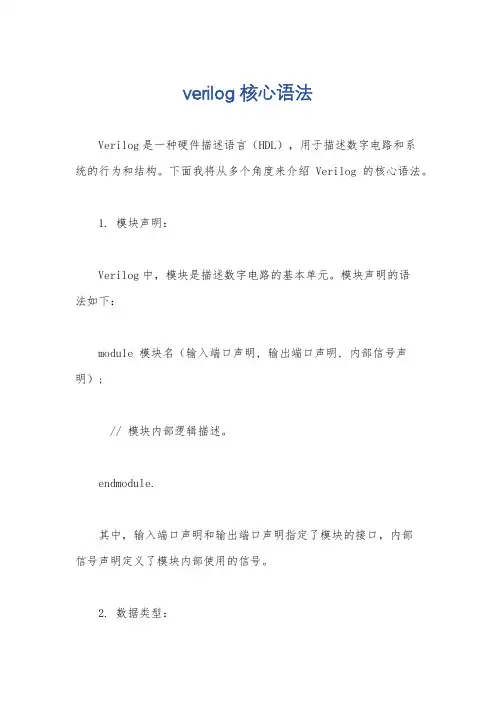

verilog核心语法Verilog是一种硬件描述语言（HDL），用于描述数字电路和系统的行为和结构。

下面我将从多个角度来介绍Verilog的核心语法。

1. 模块声明：Verilog中，模块是描述数字电路的基本单元。

模块声明的语法如下：module 模块名（输入端口声明, 输出端口声明, 内部信号声明）;// 模块内部逻辑描述。

endmodule.其中，输入端口声明和输出端口声明指定了模块的接口，内部信号声明定义了模块内部使用的信号。

2. 数据类型：Verilog支持多种数据类型，包括位（bit）、向量（vector）、整数（integer）、实数（real）等。

可以使用`reg`关键字声明寄存器类型，使用`wire`关键字声明线网类型。

例如：reg [7:0] a; // 8位寄存器。

wire [3:0] b; // 4位线网。

integer c; // 整数类型。

real d; // 实数类型。

3. 运算符：Verilog支持常见的运算符，包括算术运算符（+、-、、/、%）、逻辑运算符（&&、||、!）、位运算符（&、|、^、~）等。

此外，还有条件运算符（?:）和赋值运算符（=、<=、>=、+=、-=等）。

4. 语句：Verilog中常用的语句有：过程语句（always），用于描述组合逻辑和时序逻辑。

常见的过程语句有`always @()`和`always @(posedge clk)`，分别表示组合逻辑和时钟上升沿触发的时序逻辑。

条件语句（if-else）：用于根据条件执行不同的语句块。

语法如下：if (条件)。

// 条件为真时执行的语句块。

else.// 条件为假时执行的语句块。

循环语句（for、while）：用于重复执行一段代码块。

语法如下：for (初始化; 条件; 更新)。

// 循环体。

while (条件)。

// 循环体。

分支语句（case）：根据表达式的值选择执行不同的语句块。

verilog语法基本知识Verilog语法基本知识Verilog是一种硬件描述语言，用于设计数字电路和系统。

它是一种结构化的编程语言，具有高度的抽象性和可重用性。

本文将介绍Verilog 的基本语法知识。

1.模块定义在Verilog中，一个模块是一个独立的实体，可以包含多个输入和输出端口以及内部逻辑。

模块定义的基本形式如下：module module_name(input port_list, output port_list);//内部逻辑endmodule其中，module_name为模块名称，input port_list为输入端口列表，output port_list为输出端口列表。

2.端口定义在模块定义中，可以定义多个输入和输出端口。

每个端口都有一个名称和数据类型。

例如：input clk; //定义一个时钟输入端口output reg [7:0] data_out; //定义一个8位输出端口3.数据类型Verilog支持多种数据类型，包括整数、浮点数、布尔值、向量等。

整数类型可以是有符号或无符号的，并且可以指定位宽。

例如：reg signed [7:0] num1; //有符号8位整数类型reg unsigned [15:0] num2; //无符号16位整数类型浮点数类型包括实数和双精度实数。

例如：real num3; //实数类型realtime num4; //双精度实数类型布尔值类型包括true和false。

例如：wire flag; //布尔值类型向量类型可以表示多位数据，例如：reg [7:0] data_in; //8位向量类型4.运算符Verilog支持多种运算符，包括算术运算符、比较运算符、逻辑运算符等。

算术运算符包括加、减、乘、除等。

例如：a =b + c; //加法运算b = d * e; //乘法运算比较运算符包括等于、不等于、大于、小于等。

例如：if(a == b) begin //判断a是否等于b//执行代码end逻辑运算符包括与、或、非等。

verilog语法Verilog一种用于描述电子电路行为的高级硬件描述语言，其灵活的结构、强大的功能和对模块的建模特性，使其在仿真和硬件实现中得到广泛的应用。

Verilog法通常分为两个组成部分：结构语法和功能语法。

一、结构语法Verilog构语法描述了一个电路的框架，提供一种定义、声明及规定关系的有效方法。

Verilog构语法主要由模块、实例、参数、端口、变量、语句和模式组成。

1.模块Verilog块定义了一个电路系统的单元，是一种抽象的概念，用来把一个电路系统分割成各个模块，彼此之间通过端口相连，其中的每一个模块都可以包含有变量、模式、端口以及子模块等元素。

模块又可以分为模块模板（moduletemplate）、仿真模块（simmodule）和电路模块（circuitmodule）。

2.实例每个模块都能被实例化，实例化是指把一个模块变成一个独立的实体，可以通过连接实例间的端口进行连接，形成一个更大的电路系统。

3.参数参数是一种把多个实例统一起来的有效方式，它是一个确定的值，在实例化时用来替换模块的变量。

4.端口端口是模块和实例的接口，是模块实例的输入和输出的点。

5.变量变量是一种值的容器，可以用来存储和更新模块里的数据，包括数字、逻辑类型和指针等。

6.语句Verilog句是实现逻辑功能的主要组成部分。

它是由一条或多条以分号分隔的语句组成，用来执行某种功能或描述模块的行为。

7.模式模式是 Verilog言建模中最重要的部分，用以定义系统模块的行为，模式可以是数字、逻辑或者状态等，可以描述模块的行为以及改变模块的状态等。

二、功能语法功能语法是 Verilog另一个重要组成部分，其主要指令有descriptionaction 两类。

description令用于定义模块的功能，也可以用来实现电路行为。

action令可以控制语句执行顺序以及定义多个模块之间的关系，可以将模块与外部连接及各个模块之间的交互实现。

verilog门电路基本语法Verilog是一种硬件描述语言，用于描述数字电路系统。

它可以用于门电路设计，数字系统设计和集成电路设计等。

Verilog门电路基本语法是初学者必须掌握的知识。

下面将详细讨论Verilog门电路基本语法。

1. 模块定义Verilog中的模块定义是一个模块层次结构的起点。

模块内定义了模块的输入，输出和内部结构。

模块定义的基本语法如下：module module_name(input input_list, output output_list);声明模块的输入和输出，例如：module and_gate(input a, input b, output y);定义了一个and门电路，输入有两个信号a和b，输出为信号y。

2. 线声明在Verilog中，需要声明输入输出信号之间的线。

声明线的关键字是wire。

线的声明基本语法如下：wire signal_name;例如，在and门电路中，需要连接a和b输入信号，连接y输出信号，因此需要声明这三个信号：wire a;wire b;wire y;3. 逻辑语句Verilog中的逻辑语句用于实现门电路逻辑。

逻辑语句中的关键字包括and，or，not和nand等。

基本语法如下：and (output, input1, input2);or (output, input1, input2);not (output, input);nand (output, input1, input2);例如，and (y, a, b)表示将输入信号a和b与and门电路的逻辑电路进行运算，输出结果为y。

4. always块always块是Verilog中一个很关键的语句块，用于模拟门电路的时序行为。

always语句块基本语法如下：always @(posedge clk)begin// code blockend例如，always @(posedge clock)表示在时钟上升沿时执行代码块。

verilog学习笔记-verilog基本语法1.verilog中逻辑表⽰ 在verilog中，有4中逻辑： 逻辑0：表⽰低电平 逻辑1：表⽰⾼电平 逻辑X：表⽰未知电平 逻辑Z：表⽰⾼阻态2.Verilog中数字进制 Verilog数字进制格式包括⼆进制、⼋进制、⼗进制和⼗六进制。

⼀般常⽤的为⼆进制、⼗进制和⼗六进制。

d:表⽰⼗进制 b:表⽰⼆进制 o:表⽰⼋进制 h:表⽰⼗六进制 verilog中数字的表⽰⽅法： ⼆进制表⽰如下：4'b0101 表⽰4位⼆进制数字0101 ⼗进制表⽰如下：4'd2 表⽰4位⼗进制数字2（⼆进制0010） ⼗六进制表⽰如下：4'ha 表⽰4位⼗六进制数字a（⼆进制1010） 在verilog中负数的表⽰⽅法：在位宽前⾯加符号 例如： -5'd25：表⽰5位的⼗进制数-25 在veriog中如果位宽缺省则默认位宽是32位宽：'b1001表⽰32位的⼆进制数0000_0000_0000_0000_0000_0000_0000_1001。

在veriog中如果进制缺省则默认⼗进制。

3.标识符 ⽤于定义模块名，端⼝名，信号名等。

标识符可以是任意⼀组字母、数字、$符号和_(下划线)符号的组合。

但是第⼀个必须是字母或者下划线，⽽且标识符区分⼤⼩写。

书写标识符时应该简洁明了清晰，最好能够体现含义，如： clk_50M:表⽰50兆赫兹时钟。

cpu_addr:表⽰CPU的地址线4.数据类型 在verilog⾥有三种数据类型： reg型：寄存器数据类型。

wire型：线⽹型数据类型。

tri型：线⽹型数据类型。

reg型： 寄存器表⽰⼀个抽象的数据存储单元，通过赋值语句可以改变寄存器储存的值，寄存器数据类型的关键字是 reg，reg 类型数据的默认初始值为不定值x reg [7:0] data //表⽰定义了⼀个8位的寄存器类型的数据data. reg cnt_reg //表⽰定义了⼀个⼀位的寄存器类型的数据cnt_reg reg [7:0] data [255:0] //定义了256个8位的寄存器data reg类型的数据只能在 always 语句和 initial 语句中被赋值。

verilog语法详解Verilog语法是一种硬件描述语言，用于设计数字电路。

它可以实现逻辑功能和控制硬件。

以下是Verilog语法的详细解释：1. 模块(Module)：模块是Verilog语言中最基本的单元。

模块定义了模块内部的数据类型和信号。

模块可以实现任何逻辑功能，并且可以同其他模块组合使用。

2. 输入(Input)和输出(Output)：Verilog模块通过输入和输出端口与其他模块进行通信。

输入是模块接收的数据，而输出是模块输出的数据。

使用“input”和“output”关键字来定义输入和输出。

3. 线路(Wire)：线路是Verilog模块中的一种数据类型。

它可以是单个位或多个位。

用“wire”关键字定义线路。

4. 寄存器(Register)：寄存器是一种Verilog模块中的数据类型，用于存储数据。

寄存器可以是单个位或多个位。

使用“reg”关键字定义寄存器。

5. 运算符(Operator)：Verilog支持各种运算符，包括算术、逻辑和比较运算符。

它们用于执行各种操作，如加、减、乘、除、与、或、非、异或等。

6. 语句(Statement)：Verilog中的语句用于控制程序流程。

语句可以是条件语句、循环语句、分支语句等。

常用的语句包括“if”、“else”、“while”、“for”等。

7. 实例(Instance)：实例是一个模块的具体实现。

使用“module name instancename()”语句来实例化一个模块。

8. 多模块组合：Verilog允许多个模块组合在一起实现更复杂的功能。

这些模块可以通过实例化彼此来连接。

以上是Verilog语法的详细解释，掌握这些基本概念是学习Verilog的关键。
