风机双电源切换试验记录

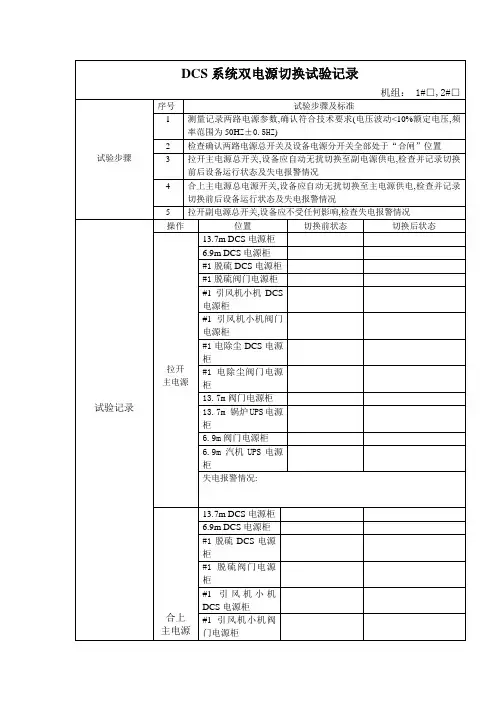

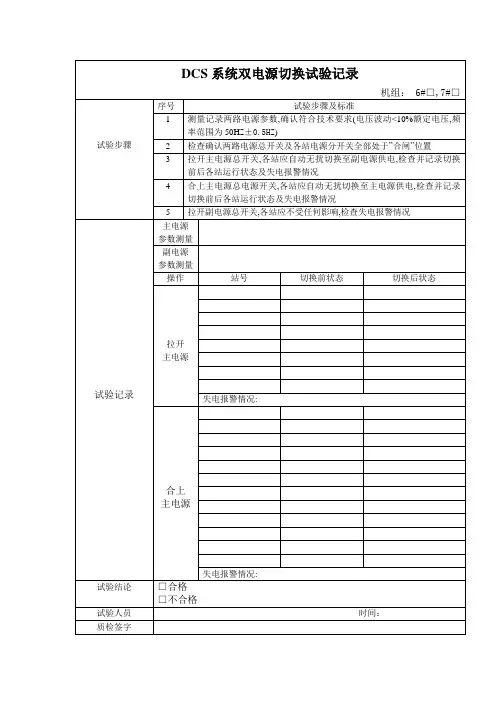

DCS系统双电源切换试验记录机组： 1#□,2#□试验步骤序号试验步骤及标准1 测量记录两路电源参数,确认符合技术要求(电压波动<10%额定电压,频率范围为50H Z±0.5HZ)2 检查确认两路电源总开关及设备电源分开关全部处于“合闸”位置3 拉开主电源总开关,设备应自动无扰切换至副电源供电,检查并记录切换前后设备运行状态及失电报警情况4 合上主电源总电源开关,设备应自动无扰切换至主电源供电,检查并记录切换前后设备运行状态及失电报警情况5 拉开副电源总开关,设备应不受任何影响,检查失电报警情况试验记录操作位置切换前状态切换后状态拉开主电源13.7m DCS电源柜6.9m DCS电源柜#1脱硫DCS电源柜#1脱硫阀门电源柜#1引风机小机DCS电源柜#1引风机小机阀门电源柜#1电除尘DCS电源柜#1电除尘阀门电源柜13.7m阀门电源柜13.7m 锅炉UPS电源柜6.9m阀门电源柜6.9m 汽机UPS电源柜失电报警情况:合上主电源13.7m DCS电源柜6.9m DCS电源柜#1脱硫DCS电源柜#1脱硫阀门电源柜#1引风机小机DCS电源柜#1引风机小机阀门电源柜#1电除尘DCS电源柜#1电除尘阀门电源柜13.7m阀门电源柜13.7m 锅炉UPS电源柜6.9m阀门电源柜6.9m 汽机UPS电源柜失电报警情况:试验结论□合格□不合格试验人员时间：质检签字设备部：试验人：验收人：。

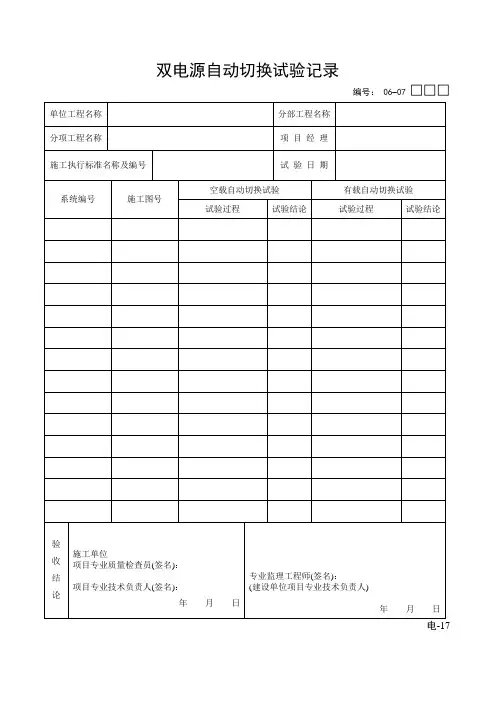

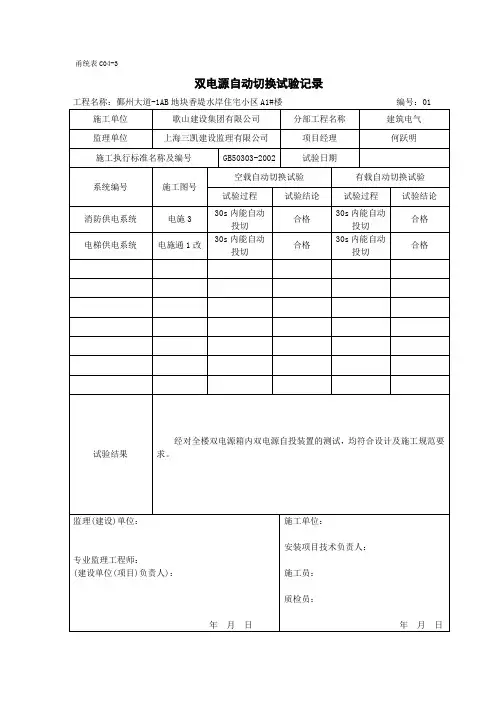

双电源自动切换试验记录
编号： 06 07 □□□
双电源自动切换试验记录说明
《建筑电气工程施工质量验收规范》GB50303 2002
3.3.17照明系统的测试和通电试运行应按以下程序进行：
1 电线绝缘电阻测试前电线的接续完成；
2 照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成；
3 备用电源或事故照明电源做空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切试验；
4电气器具及线路绝缘电阻测试合格，才能通电试验；
5照明全负荷试验必须在本条的1、2、4完成后进行。

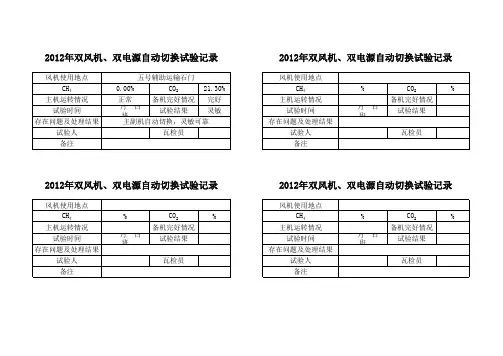

双风机双电源定期切换试验制度
双风机双电源定期切换试验制度
为了加强我矿掘进工作面的通风管理，检查局部通风机的可靠性及好性能，以保证掘进工作面通风的可靠性，特制定双风机双电源切换试验制度如下：
使用局部通风机供风的地点必须实行风电闭锁，保证当正常工作的局部通风机停止运转或停风后能切断停风区内全部非本质安全型电气设备的电源。

正常工作的局部通风机故障，切换到备用局部通风机工作时，该局部通风机通风范围内应停止工作，排除故障；待故障被排除，恢复到正常工作的局部通风后方可恢复工作。

掘进工作面矿用隔爆型双风机双电源自动切换装置及局部通风机每天进行一次预防性试验，试验期间不得影响局部通风试验时间为每周星期五，可根据生产情况进行适当调整。

在试验前应制定掘进工作面计划停风的安全技术措施，并严密监视工作面的瓦斯浓度。

试验具体操作由通风队进行布置，机电队配合；由当班的电工带班长完成，并配有一名监护人员。

试验方法：切断被试验工作面主局扇的供电电源，观察矿用隔爆型双风机双电源自动切换装置是否能按照要求动作，备用局扇是否正常启动，并测试风压、风量等参数是否正常。

凡在试验过程中发现的问题试验人员要及时准确地向通风防突办报告，并立即进行处理，并做好切换试验记录。

凡在试验前和试验过程中出现瓦斯超限情况，应停止操作，立即恢复工作面通风，严格执行排放瓦斯制度。

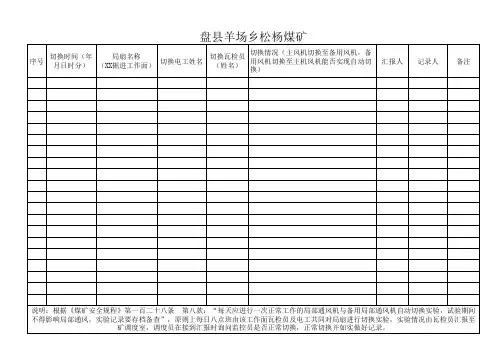

试验完成后，参加试验人员必须如实填写好试验记录，并在《风机切换及风电闭锁试验记录》上签字确认本制度未涉及的其它内容严格按照煤矿安全规程及矿相关制度执行。

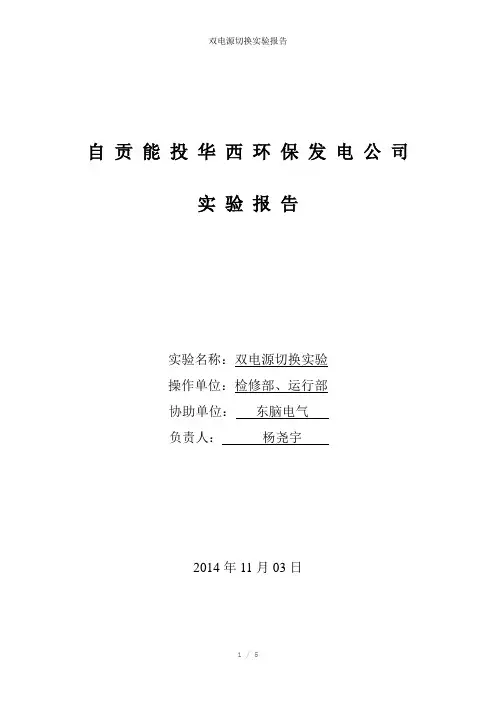

自贡能投华西环保发电公司实验报告实验名称：双电源切换实验操作单位：检修部、运行部协助单位：东脑电气负责人：杨尧宇2014年11月03日2014年11月3日，由东脑电气、我厂运行人员、检修部人员联合对全厂12个双电源动力箱以及MCC柜进行双电源切换实验。

其中由东脑电气负责开关9个，分别是8个动力箱和供水系统MCC柜，采用正泰NZ7系列双电源自动切换开关。

实验设备：#1汽机动力箱、#2汽机动力箱、锅炉动力箱、垃圾吊区动力箱、空压机房及检修车间动力箱、输煤系统动力箱、卸车大厅动力箱、油库油泵房防爆动力箱、供水系统MCC柜、化学水处理MCC柜、生产废水及污水处理MCC柜、飞灰稳定化系统MCC柜。

实验原理：本次实验采用正泰NZ7系列双电源自动切换开关，并使用自动工作方式，转换方式采用电网——电网自投自复。

自投自复是指控制器对两路电源（分别称为常用电源和备用电源）进行自动切换，正常状态是有常用电源供电，当常用电源出现过压、欠压、缺相或失压时，经设定的延时时间切换至备用电源供电，当正常电源恢复正常后，经设定的延时时间自动返回至常用电源供电。

自投不复指常用电源失电，切换至备用电源，常用电源恢复后不切换至常用电源，备用电源失电才切换至常用电源。

系统电气一次接线图：动力箱电气一次接线图MCC柜电气一次接线图操作步骤：本次实验由我厂电气专工杨工负责，东脑电气配合，我厂电气检修人员现场协调与配电室运行人员操作停送电。

东脑电气以及我厂检修人员在动力箱以及MCC柜实地检查开关是否正常切换并作记录。

主要操作步骤：检修人员与运行人员分别到就地与配电室检查常用电源与备用电源合上，然后由检修人员通知运行人员停常用电源，待切换至备用电源后通知运行人员合上常用电源，待切换至常用电源后，通知运行人员先停备用电源后停常用电源，双方确认后，通知运行人员合上备用电源，待开关切至备用电源后通知运行人员合上常用电源，本系统切换实验结束，准备下一系统切换实验，操作步骤同上。
