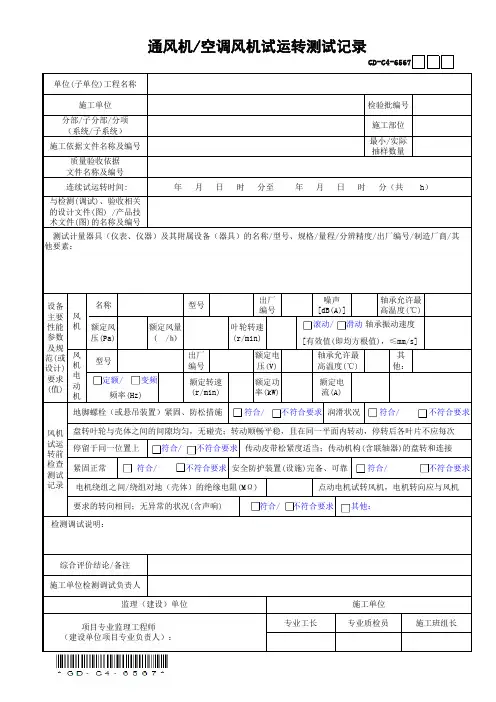

风机调试记录表

通风、空调系统调试记录Ⅰ基本要求和内容（1）通风、空调系统调试记录包括设备单机试运转及调试和系统无生产负荷下的联合试运转及调试。

（2）设备单机试运转及调试应符合以下规定：1）通风机、空调机组中的风机以及冷却塔中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，电机运行功率符合规定。

连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过80℃。

2）水泵叶轮旋转方向正确，无异常振动和声响，壳体密封处不得渗漏，紧固连接部位无松动，电机运行功率符合规定。

连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过75℃；无特殊要求时，普通填料泄漏量不应大于60mL／h，机械密封的不应大于5mL／h。

3）冷却塔本体应稳固、无异常振动，噪声符合规定。

试运行不少于2h，应无异常情况。

4）风机、空调机组等设备运行时，产生的噪声不应超过产品性能说明书的规定值。

设备单机试运转情况填写记录表。

5）风机盘管、吊顶式空调器安装前应按规定开展水压试验，试验压力为系统工作压力的1.5倍；风机盘管安装前还应开展单机三速试运转。

水压试验结果及试运转情况应符合设备技术文件规定和设计要求，试验结果填写记录表。

6）现场组装的组合式空调机组应作漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB／T14294的规定。

检测结果填写记录表。

（3）系统无生产负荷的联合试运转及调试应符合以下规定：1）通风与空调系统总风量调试结果与设计风量偏差不应大于10％，各风口或吸风罩的风量与设计风量的允许偏差不应大于15％。

调试结果填写记录表。

2）空调冷（热）水、冷却水总流量测试结果与设计流量偏差不应大于10％，各空调机组的水流量与设计流量的允许偏差不应大于20％，多台冷却塔并联运行时，各塔进、出水量应均匀一致。

调试结果填写记录表。

3）舒适空调房间室内的温度、相对湿度应符合设计要求，当测试季节满足不了测试要求时，应注明情况；恒温、恒湿房间室内空气温度、相对湿度及波动范围应符合设计规定；空调房间室内的噪声应符合设计规定。

风机盘管检查调试记录表项目名称调试
验收
时间检查及调试
范围
风机盘管检查调试要求标准风机盘管出风口风速2 m／s左右；出风口温度；房间温度；余压符合设计要求；噪音≤35dB；运行平稳，无明显振动、异响；冷凝水管道坡度不小于8‰
内容房间号出口风
速(m／
s)
出风口
温度
（℃）
房间温
度
（℃）
余压
(pa)
噪音
（dB
）
振动(有
／无)
异响(有
／无)
冷凝水管道
坡度（符合
／不符合）
调试结论□ 系统已按国家有关技术规范要求调试合格，运行正常。

项目部参检人员签字 施工单位
签字
监理单位签字。

调试人员：范永荣常平闫江斌调试日期：2007-11-7调试人员：范永荣常平闫江斌调试日期：2007-11-7调试人员：范永荣常平闫江斌调试日期：2007-11-7调试人员：范永荣常平闫江斌调试日期：2007-11-7调试人员：范永荣常平闫江斌调试日期：2007-11-7电机设备调试记录表调试人员：范永荣常平闫江斌调试日期：2005-11-7电机设备调试记录表调试人员：范永荣常平闫江斌调试日期：2007-11-7电机设备调试记录表调试人员：范永荣常平闫江斌调试日期：2007-11-7电动调节阀调试记录表调试人员：范永荣常平闫江斌张新科调试日期：2007-11-9电动调节阀调试记录表调试人员：范永荣常平闫江斌张新科调试日期：2007-11-9电动调节阀调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-9电动蝶阀调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-9电动调节阀调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-9气动阀门调试记录表调试人员：常平闫江斌张新科侯是润帅晨晨调试日期：2007-11-9压力（差压）变送器调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10压力（差压）变送器调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10压力（差压）变送器调试记录表调试人员：范永荣闫江斌调试日期：2007-11-10压力（差压）变送器调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10压力（差压）变送器调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10压力（差压）变送器调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10压力（差压）变送器调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10压力（差压）变送器调试记录表调试人员：范永荣常平闫江斌张新科侯是润调试日期：2007-11-10称重仪表调试记录表调试人员：常平闫江斌张新科侯是润帅晨晨调试日期：2007-11-8称重仪表调试记录表调试人员：常平闫江斌张新科侯是润帅晨晨调试日期：2007-11-8称重仪表调试记录表调试人员：常平闫江斌张新科侯是润帅晨晨调试日期：2007-11-8称重仪表调试记录表调试人员：常平闫江斌张新科侯是润帅晨晨调试日期：2007-11-8称重仪表调试记录表调试人员：常平闫江斌张新科侯是润帅晨晨称重仪表调试记录表调试人员：常平闫江斌张新科侯是润帅晨晨称重仪表调试记录表调试人员：余刚调试日期：2007-11-8称重仪表调试记录表调试人员：余刚调试日期：2007-11-8称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：1#罐称重仪表仪表称重传感器量程：3*10t记录人：常平侯是润帅晨晨记录日期：2007-11-9称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：2#罐称重仪表仪表称重传感器量程：3*10t记录人：常平侯是润帅晨晨记录日期：2007-11-9称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：3#罐称重仪表仪表称重传感器量程：3*10t记录人：常平侯是润帅晨晨记录日期：2007-11-9称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：4#罐称重仪表仪表称重传感器量程：3*10t记录人：常平侯是润帅晨晨记录日期：2007-11-9称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：原煤仓称重仪表仪表称重传感器量程：3*100t记录人：常平侯是润帅晨晨记录日期：2007-11-9称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：煤粉仓称重仪表仪表称重传感器量程：3*100t记录人：常平侯是润帅晨晨记录日期：2007-11-9称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：1#拖料称称重仪表仪表称重传感器量程：50KG记录人：余刚记录日期：2007-11-7称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：2#拖料称称重仪表仪表称重传感器量程：50KG记录人：余刚记录日期：2007-11-7称重仪表参数表仪表型号规格：SA201H仪表称重传感器安装位置：给煤机称重仪表仪表称重传感器量程：120KG记录人：余刚记录日期：2007-11-9高温引风机电机软起参数表拖料称电机变频器参数表给煤机电机变频器参数表。

通风、空调系统试运转调试记录
E6-7 编号：工程名称试运转调试日期
系统名称通风及防排烟系统工程系统所在位置
实测风量（m3/h）23322 设计总风量（m3/h）23000 风机全压（Pa）600 设计风机全压（Pa）600
调试内容
机组安装完成，分别调整风机组的进风口处的风阀、送风管（道）处的调节阀，进行风量调整，采用“基准风口法”，从系统最不利环路的末端开始使系统内各风口风量达到平衡，系统调试完成后，系统实际风量与设计风量的相对偏差为3..3％.
调
试结论
经检查，调试结果符合设计要求及《通风与空调工程施工质量验收规范》（GB50243－2002）的规定，合格。

参加人员签字监理（建设）单位
施工单位
技术负责人质检员施工员
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

设备单机试运转调试记
录
Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
株质安监统编
2008施记(K)-8设备单机试运转调试记录工程名称：仁达大楼 307408□□
本表一式三份：施工、监理、建设各一份。

株质安监统编
2008施记(K)-8
设备单机试运转调试记录
工程名称：仁达大楼307408□□
本表一式三份：施工、监理、建设各一份。

株质安监统编
2008施记(K)-8
设备单机试运转调试记录
工程名称：仁达大楼307408□□
本表一式三份：施工、监理、建设各一份。

株质安监统编
2008施记(K)-8
设备单机试运转调试记录
工程名称：仁达大楼307408□□
本表一式三份：施工、监理、建设各一份。

株质安监统编
2008施记(K)-8
设备单机试运转调试记录
工程名称：仁达大楼307408□□
本表一式三份：施工、监理、建设各一份。
