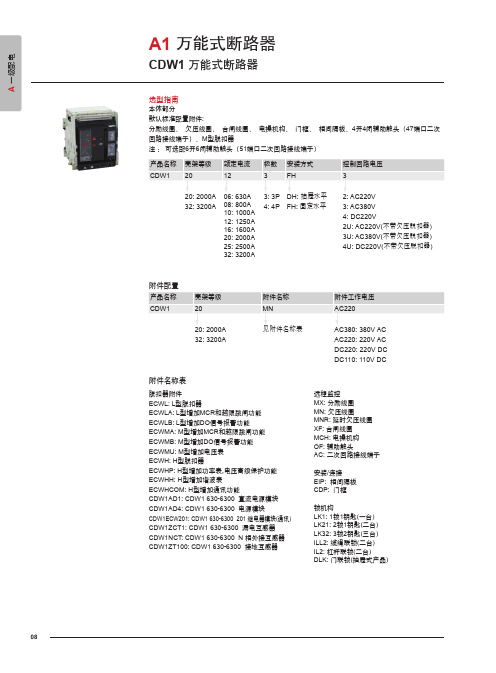

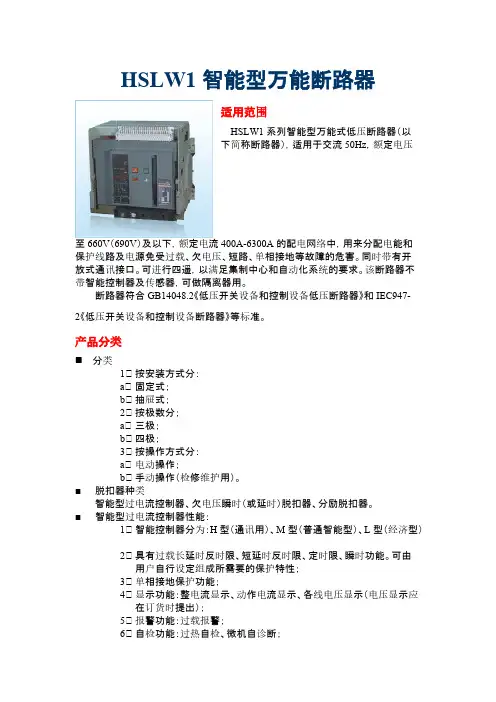

HSLW1智能型万能断路器适用范围HSLW1系列智能型万能式低压断路器（以下简称断路器），适用于交流50Hz，额定电压至660V（690V）及以下，额定电流400A-6300A的配电网络中，用来分配电能和保护线路及电源免受过载、欠电压、短路、单相接地等故障的危害。
同时带有开放式通讯接口。
可进行四遥，以满足集制中心和自动化系统的要求。
该断路器不带智能控制器及传感器，可做隔离器用。
断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC947-2《低压开关设备和控制设备断路器》等标准。
产品分类分类1、按安装方式分：a、固定式；b、抽屉式；2、按极数分；a、三极；b、四极；3、按操作方式分：a、电动操作；b、手动操作（检修维护用）。
■脱扣器种类智能型过电流控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
■智能型过电流控制器性能：1、智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）2、具有过载长延时反时限、短延时反时限、定时限、瞬时功能。
可由用户自行设定组成所需要的保护特性；3、单相接地保护功能；4、显示功能：整电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；5、报警功能：过载报警；6、自检功能：过热自检、微机自诊断；7、试验功能：试验控制器的工作特性。
断路器结构简介固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
断路器为立体布置形式，具有结构紧凑、体积小的特点。
触头系统封闭在绝缘底板内，其每相触头形成一个小室。
而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立单元，便于维护检修。
抽屉式断路器由插入断路器与抽屉座组成，插入断路器放置在抽屉内导轨上进出。
抽屉式断路器有三个工作位置：“连接”、“试验”、“分离”位置，位置变更通过手柄的旋转实现，三个位置的指示通过抽屉座底横梁上的指示针显示。

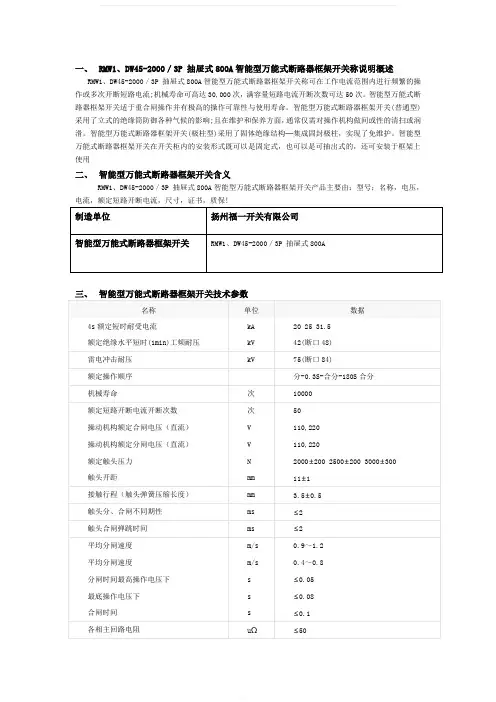

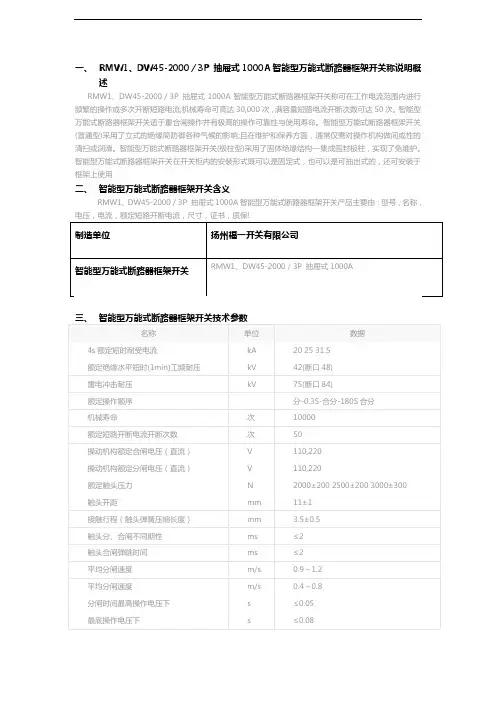

一、RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称说明概述RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
智能型万能式断路器框架开关适于重合闸操作并有极高的操作可靠性与使用寿命。
智能型万能式断路器框架开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
智能型万能式断路器框架开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
智能型万能式断路器框架开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用二、智能型万能式断路器框架开关含义动静触头允许磨损累计厚度mm 3四、智能型万能式断路器框架开关选型用户可根据被保护对象选用不同型号的智能型万能式断路器框架开关，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《智能型万能式断路器框架开关RMW1、DW45-2000／3P 抽屉式800A》五、智能型万能式断路器框架开关使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在智能型万能式断路器框架开关端子间的工频电压不超过智能型万能式断路器框架开关的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.智能型万能式断路器框架开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
智能型万能式断路器框架开关是变电站被保护设备免遭雷电冲击波袭击的设备。
智能型万能式断路器框架开关测量电流是否超过电动机的额定电流值，调整整定电流值。
电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

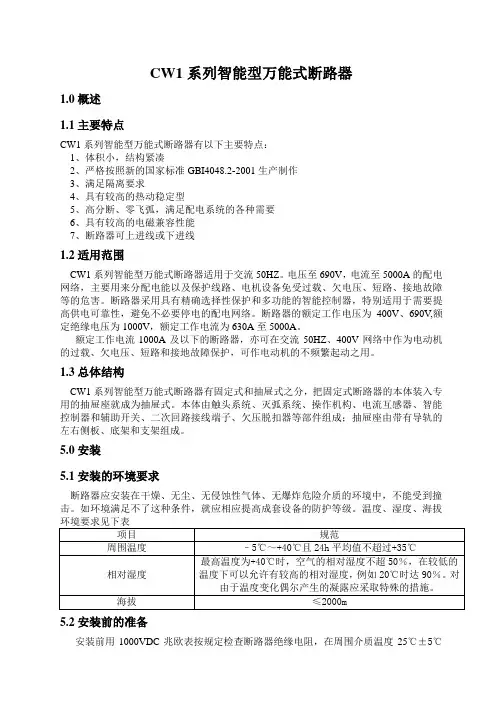

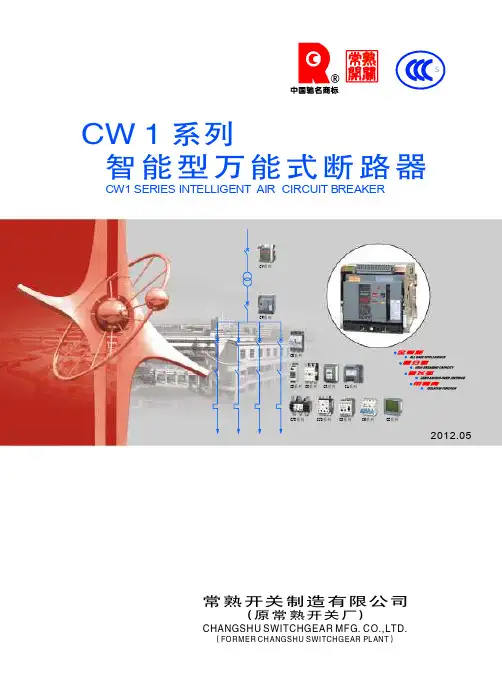

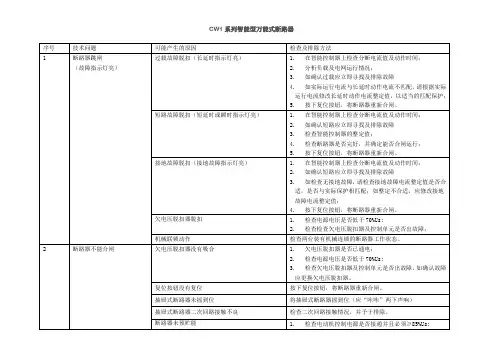

CW1系列智能型万能式断路器1.0概述1.1主要特点CW1系列智能型万能式断路器有以下主要特点：1、体积小，结构紧凑2、严格按照新的国家标准GBI4048.2-2001生产制作3、满足隔离要求4、具有较高的热动稳定型5、高分断、零飞弧，满足配电系统的各种需要6、具有较高的电磁兼容性能7、断路器可上进线或下进线1.2适用范围CW1系列智能型万能式断路器适用于交流50HZ。
电压至690V，电流至5000A的配电网络，主要用来分配电能以及保护线路、电机设备免受过载、欠电压、短路、接地故障等的危害。
断路器采用具有精确选择性保护和多功能的智能控制器，特别适用于需要提高供电可靠性，避免不必要停电的配电网络。
断路器的额定工作电压为400V、690V,额定绝缘电压为1000V，额定工作电流为630A至5000A。
额定工作电流1000A及以下的断路器，亦可在交流50HZ、400V网络中作为电动机的过载、欠电压、短路和接地故障保护，可作电动机的不频繁起动之用。
1.3总体结构CW1系列智能型万能式断路器有固定式和抽屉式之分，把固定式断路器的本体装入专用的抽屉座就成为抽屉式。
本体由触头系统、灭弧系统、操作机构、电流互感器、智能控制器和辅助开关、二次回路接线端子、欠压脱扣器等部件组成；抽屉座由带有导轨的左右侧板、底架和支架组成。
5.0安装5.1安装的环境要求断路器应安装在干燥、无尘、无侵蚀性气体、无爆炸危险介质的环境中，不能受到撞击。
如环境满足不了这种条件，就应相应提高成套设备的防护等级。
温度、湿度、海拔5.2安装前的准备安装前用1000VDC兆欧表按规定检查断路器绝缘电阻，在周围介质温度25℃±5℃和相对湿度50％～70％应不小于20兆欧。
绝缘电阻测试部位为：断路器闭合时，各极相互之间以及各极与框架之间；断路器断开时，各极进出线之间。
5.3抽屉式断路器的安装抽屉式断路器：将断路器本体取出抽屉座，把抽屉座安装于成套柜中，用4个M10螺栓（带垫圈）进行固定，然后把断路器本体装入抽屉座内。

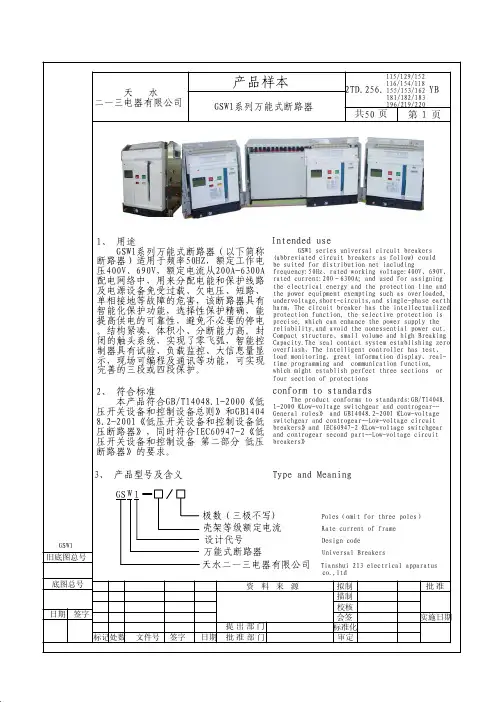

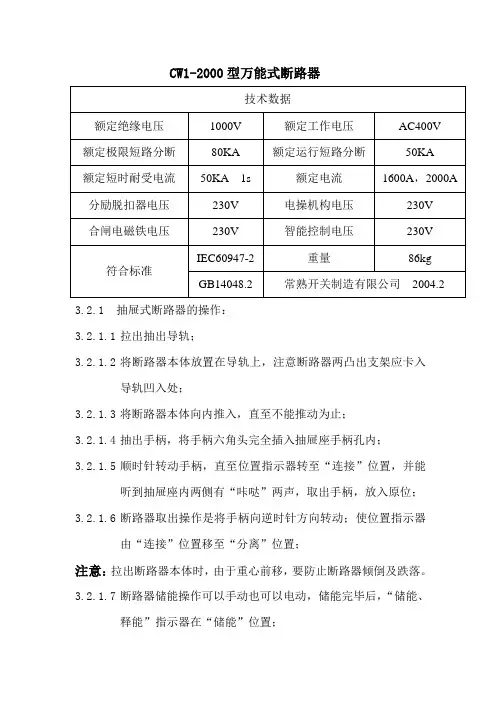

CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
TSW1系列智能型万能式断路器TSW1G系列隔离开关1~38 39D智能型万能式断路器<<中国 . 森泰电器有限公司我 们 是 专 业 的... ...TSW1系列智能型万能式断路器用于控制和保护低压配电网络。
一般安装在低压配电柜中做主开关起总保护作用。
其技术性能已达到了当代国际上同类型产品先进水平。
概述■ 交流额定电流630A~6300A ；■ 短路分断能力80kA~120kA(有效值)；■ 额定工作电压AC690V 及以下；■ 具有3极和4极；■ 抽屉式和固定式；■ 可倒进线安装；■ 多种智能控制器，提供不同功能；■ 执行IEC60947-2、GB14048.2的标准。
型号及其含义TS W 1 □ / □极数(三极不写出)断路器框架等级电流设计代号万能式断路器企业代号■ 周围空气温度为-5℃~+40℃，且24h 的平均值不超过+35℃(特殊订货的除外)；■ 安装地点的海拔不超过2000m ；■ 安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
■ 污染等级为3级；■ 断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ；■ 断路器应按说明书安装要求安装。
断路器的垂直斜度不超过5°；■ 断路器安装在柜体小室内，防护等级达IP40；加装门框，防护等级达IP54。
正常工作条件和安装条件D-1<<DDTSW1系列智能型万能式断路器中国 . 森泰电器有限公司断路器正面指示结构简介欠压脱扣器闭合电磁铁智能控制器操作机构二次回路接线端子(动)二次回路接线端子(静)抽屉座分励脱扣器辅助触头电动操作机构合闸按钮手动贮能手柄贮能释能指示合闸分闸指示面板分闸按钮故障跳闸指示/复位按钮摇手柄及其存放处位置指示进出装置D-2<<中国 . 森泰电器有限公司我 们 是 专 业 的 ... ...■■ ■■■18mm 件。
