万能式断路器样本2010

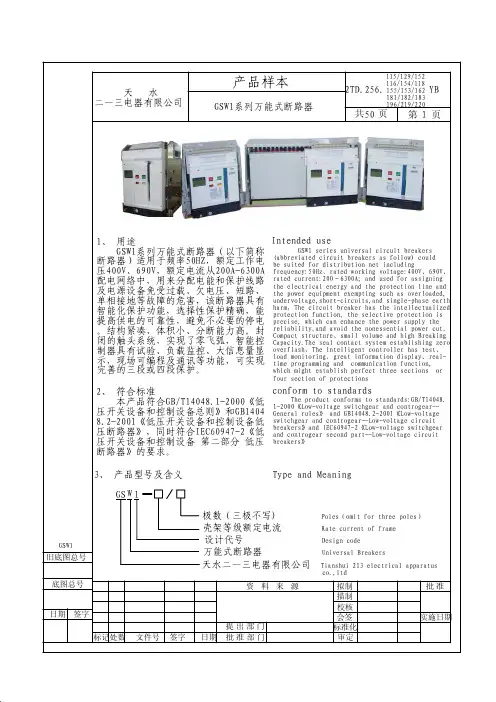

Intended use1、 用途GSW1系列万能式断路器（以下简称 GSW1 series universal circuit breakers旧底图总号底图总号日期签字日期签字更改文件号处数标记共 页第 页5、主要技术指标 Main technical paraments壳架等级额定电流 Inm(A)Frame Rated Current额定电流 In(A)Rated Current20003200630、800、1000、1250、1600、20002000、2500、3200型号 TypeGSW1-2000GSW-3200额定极限短路分断能力Icu(KA) （有效值）额定运行短路分断能力Ics(KA) （有效值） 额定短时耐受电流Icw(KA)/1s （有效值）400V 690V802表2 主要技术指标 T2 main technical parament40004000GSW1-4000机械寿命 （免维护）Mechanical Life （Non-maintainance）电气寿命Electric Life表1 断路器的额定电流 T1 rated current of circuit breakers504.3 污染等级：3级 Pollution protection:3grade 4.4 安装类别 Installation categories主电路安装类别Ⅳ,辅助电路的除了欠电压线圈、电源变压器初级线圈安装类别为Ⅳ,其余安装类别为Ⅲ.IV for the major circuit and III for auxiliary circuit except undervoltage release and primarycircuit of transformers,whose installing categories is IV 63004000、5000、6300GSW1-6300额定工作电压 Rated Working Voltage Ue(V)额定绝缘电压 Rated InsulationVoltage Ui(V)额定冲击耐受电压Rated Impulse WithStandable VoltageUimp(V)工频耐受电压Working Frequency Withstand able VoltageU(V)使用类别隔离功能 Isolation function 操作性能400V 690V 400V 690V 400V 690VLimited Short-circuit Breaking Capacity Icu （effective value）Operation Short-circuit Breaking Capacity Ics（effective value）Rated Stand Current For Short-time （1s） Icw（effective value）Applicable category OPeration PerformanceAC400、690V，50Hz AC1000V 50HzAC3500V 1min 50Hz12000100100120506575506510040506550651005065656565506550B可用作隔离断路器use as circuit breakers－ disconnectors6500300030005005001500150030001500010000100004000GSW14.2 大气条件大气相对湿度在周围空气温度为＋40℃时不超过50％，在较低的温度下可以有较高的相对湿度，例如20℃时达90%。

智能型万能式断路器使用阐明书1．概述1.1合用范畴HJW1系列空气断路器（以卜简称断路器）重要合用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A配电网络中，用来分派电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障危害。

断路器核心部件采用智能型控制器，具备精准选取性保护，可避免不必要停电，提高供电系统可靠性、持续性和安全性。

1.2型导及其舍义1 3正常使用，安装和运送条件1.3.1正常使用条件a)周边空气温度上限不超U+40℃，下限不低于-5℃，24h平均值不超过+35℃，注：在周边空气温度高于+40℃或低-5℃条件下使用断路器应与制造厂协商。

b)安装地点海拔不超过m，c)大气相对湿度在周边最高温度+40℃时不超过50%，在较低在温度下可以有较高相对湿度（侧如20℃时90%），并考虑到因温度变化发生在产品表面上凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运送条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运送过程中，应轻搬轻放，小应倒放，应尽量避免激烈碰撞。

2．技术特性21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具备智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2重要技术参数见表1表1重要技术参数2 .3重要技术性能2.3. l智能型控制器保护特性电流整定值范畴及精确度见表2。

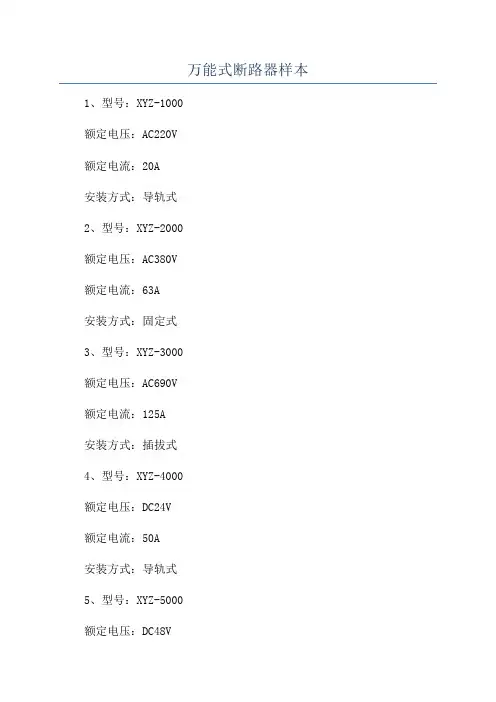

万能式断路器样本1、型号：XYZ-1000额定电压：AC220V额定电流：20A安装方式：导轨式2、型号：XYZ-2000额定电压：AC380V额定电流：63A安装方式：固定式3、型号：XYZ-3000额定电压：AC690V额定电流：125A安装方式：插拔式4、型号：XYZ-4000额定电压：DC24V额定电流：50A安装方式：导轨式5、型号：XYZ-5000额定电压：DC48V额定电流：100A安装方式：固定式6、型号：XYZ-6000额定电压：DC110V额定电流：200A安装方式：插拔式以上是几个常见的万能式断路器样本的介绍，根据不同的电压和电流要求，可以选择相应的型号。

万能式断路器通常用于电力系统的过载、欠压、过压等故障保护，能够快速切断电路以保护设备和人身安全。

该系列断路器具有以下特点：1、多功能保护：可以同时实现过载保护、短路保护、过压保护、欠压保护等多种功能，保护电路的安全运行。

2、快速动作：断路器具有快速动作的特点，能够在故障发生时迅速切断电路，有效保护设备。

3、可靠性高：采用高品质材料和先进的制造工艺，确保断路器的可靠性和长寿命。

4、灵活安装：不同的安装方式适应不同的场合和环境，可以方便地安装在导轨上、固定在机壳内或者插拔式安装。

5、配套齐全：万能式断路器可以与其他控制设备配合使用，形成完整的电气保护系统。

以上是一些常见的万能式断路器样本的介绍，根据实际需求，可以选择合适的型号和参数。

断路器作为电气保护设备的重要组成部分，在电力系统中起着非常重要的作用，能够保障电力设备和人身安全，提高电力系统的可靠性和稳定性。

目录1 用途及分类2 正常工作条件3 技术数据及性能4 主要结构及原理5 二次回路用户接线图6 安装尺寸及外形尺寸7 安装使用及维护8 常见故障及排除方法9 订货须知1 2 2 6 13 16 19 20 211 用途及分类1.1 用途DW15-630万能式断路器(以下简称断路器)及DWX15-630万能式限流断路器(以下简称限流断路器)主要用于交流50Hz，额定电流至630A，额定工作电压380V的配电网络中，用来分配电能和保护线路及电源设备的过载、欠电压、短路，也可用来保护电动机的过载、欠电压和短路或用于660V的配电网络中，用作上述保护。

此外断路器还可以用于1140V的配电网络，作上述保护。

断路器(限流断路器)除固定式结构外，还具有抽屉式结构，在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。

由于断路器具有二段或三段保护特性，可以对电网作选择性保护。

抽屉式断路器(抽屉式限流断路器)在主回路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离器，做到一机二用，提高了使用的经济性，同时给操作与维护带来了很大的方便，增加了安全性、可靠性。

特别是本抽屉座的主回路触刀座，可与NT3型熔断器触刀座通用，这样在应急状态下可直接插入熔断器供电。

限流断路器由于具有限流特性，特别适用于可能出现大短路电流的网络。

断路器按GB14048.2设计，制造与检验。

1.2 型号及其含义DW □ 15-□- □□ / □断路器额定工作电压代号(“06”表示660V、“11”表示1140V、无代号为380V)380V短路分断能力代号(“Y”表示一般型、“H”表示高分断型，限流型无此代号)断路器壳架等级额定电流抽屉式安装结构，用“C”表示，否则不注设计序号限流型用“X”表示，否则不注万能式断路器1.3 分类1.3.1 按使用类别分：A类(非选择型，具有过电流二段保护特性 )B类(选择型，具有过电流三段保护特性)注：限流断路器及额定工作电压660V及1140V的断路器均为A类。

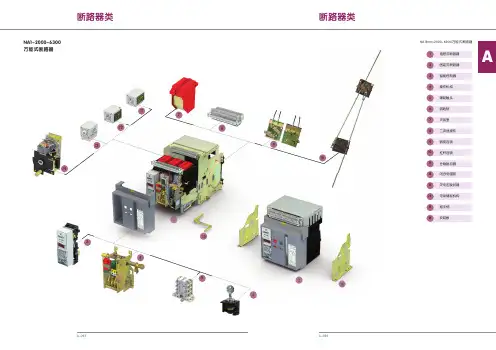

NA1(Inm=2000~6300)万能式断路器1抽屉式断路器2345678910111213141516安装板固定式断路器智能控制器操作机构辅助触头钥匙锁灭弧室二次插接件钢缆连锁杠杆连锁分励脱扣器闭合电磁铁欠电压脱扣器电动储能机构摇手柄NA1-2000~6300万能式断路器1245689111213141516断路器类断路器类A1.1 适用范围NA1-2000~6300万能式断路器(以下简称断路器)适用于交流50Hz，额定工作电压至AC690V，额定工 作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、 单相接地等故障的危害；该断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免 不必要的停电。

该断路器能广泛适用于电站、工厂、矿山(特别是690V)和现代高层建筑，特别是智能楼宇中的配电系 统，在风力发电、太阳能发电等绿色能源项目中也有广泛应用。

符合标准：GB 14048.2、IEC/EN 60947-2，全系列通过3C认证和CB认证、PCT认证、RCC认证、KEMA认证。

1.2 型号含义及分类N A 1 - □ / 4极数(3极可不写)壳架等级额定电流设计代号(企业)万能式断路器代号企业特征代号1.3 运行条件a.环境温度周围空气温度为-5℃~+40℃；24h的平均值不超过+35℃(特殊申明除外)。

注：用户特殊定货，注明低温型产品，周围空气温度为-45℃~+40℃。

b.海拔高度安装地点海拔不超过2000m。

c.极限大气条件大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月 的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产 品表面上的凝露。

d.污染等级：3级。

e.使用类别：Bf.安装类别：断路器的安装类别为Ⅳ，当主回路的额定工作电压小于等于AC400V时，辅助电路安装类别除了欠压 脱扣器线圈和电子脱扣器用的电源变压器初级线圈与断路器相同外，其余均为Ⅲ；当主回路的额定工 作电压大于AC400V小于等于AC690V时，辅助电路需要用隔离变压器与主回路隔离，隔离变压器的容 量≥5kVA,并且控制回路的最高工作电压为AC400V，辅助电路安装类别均为Ⅲ。

前排左一：控制器前排中：储能机构，上部—绿色为欠压脱扣器，蓝色为合闸线圈（合闸电磁铁），赭石色为分励脱扣器前排右：电动机，上部——绿色部件为与欠压脱扣器联合使用的：欠压延时控制器。

后排断路器本体（导电机构，灭弧室，进出线排），上部浅灰色部分为二次接线端子。

框架断路器分为这样几个大的版块：1、触头导电部件由于承载电流多数在630A以上，最高可至6300A，出于支承，绝缘，以及预期短路电流较大，电弧能量强等方面因素的影响，触头导电部分，被密封在一个腔体内。

外壳材料由专用的DMC材料压制而成。

各相导电触头上，分别装设有专用的速饱和互感器。

将该相的电流信号，传递至控制器。

2、储能操作机构利用一系列复杂的机械机构，拉伸一根大直径弹簧储能，利用脱扣机构，将主弹簧自拉伸位置解锁释放，进而执行合闸或者分闸的操作。

主弹簧，及相连接整合在一起的这些连杆，弹簧，称为储能机构。

主弹簧的拉伸，一方面可以通过一个手柄，可以人力完成。

更多地，通过一个电机和相连的减速齿轮机构，依靠电机为主拉簧储能。

电操，储能电机，MOE，叫法有点混乱。

三(四)极触头，均分别与储能机构相连接。

储能机构操作机构，是机械产品。

基于所学专业原因，觉得这部分比之控制器更重要，所以多看了好多。

【四两拨千斤是什么？看看这些较弱的塑料件就知道了。

】【下面这些红字，是说，红字所代表的附件与储能机构在此连接】【千斤：主拉簧】【最后：操作机构正面标准照】3、关于控制器（1）取_信号电流：A相互感器，B相互感器，C相互感器，N相互感器，变压器中心点接地互感器；返回：电流值集合IA/IB/IC/IN/Ig/IΔn电压：A相电压,B相电压，C相电压返回：电压值集合 Uab Uac Ubc频率：返回：f（2）数据预处理这部分用来根据电压电流信号，计算出功率，功率因数，有功功率，无功功率运算出三相电流不平衡度，公式保密。

这部分还用来统计谐波，【该计算统计，为程序员娱乐行为】计算_参数P ,Q,SCOSΦ有功电能，无功电能，视在电能谐波，频率三相不平衡度，过压百分比，欠压百分比，过频百分比，欠频百分比连接RAM故障规则数据库。
