ME万能式断路器

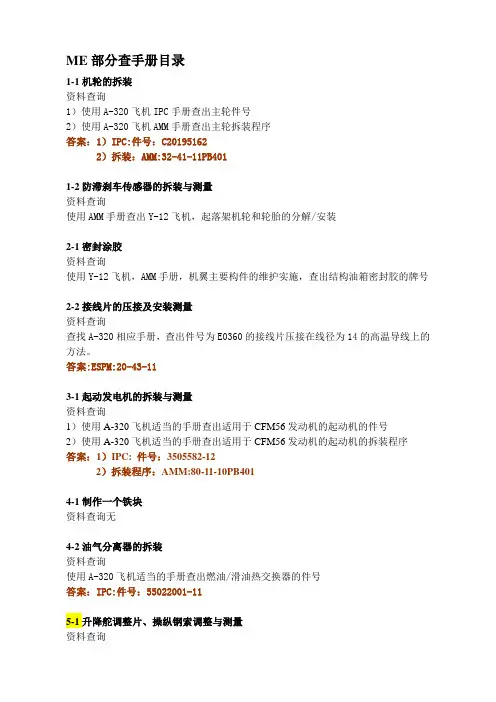

ME部分查手册目录1-1机轮的拆装资料查询1）使用A-320飞机IPC手册查出主轮件号2）使用A-320飞机AMM手册查出主轮拆装程序答案：1）IPC:件号：C201951622）拆装：AMM:32-41-11PB4011-2防滞刹车传感器的拆装与测量资料查询使用AMM手册查出Y-12飞机，起落架机轮和轮胎的分解/安装2-1密封涂胶资料查询使用Y-12飞机，AMM手册，机翼主要构件的维护实施，查出结构油箱密封胶的牌号2-2接线片的压接及安装测量资料查询查找A-320相应手册，查出件号为E0360的接线片压接在线径为14的高温导线上的方法。

答案:ESPM:20-43-113-1起动发电机的拆装与测量资料查询1）使用A-320飞机适当的手册查出适用于CFM56发动机的起动机的件号2）使用A-320飞机适当的手册查出适用于CFM56发动机的起动机的拆装程序答案：1）IPC: 件号：3505582-122）拆装程序：AMM:80-11-10PB4014-1制作一个铁块资料查询无4-2油气分离器的拆装资料查询使用A-320飞机适当的手册查出燃油/滑油热交换器的件号答案：IPC:件号：55022001-115-1升降舵调整片、操纵钢索调整与测量资料查询使用Y-12飞机AMM手册查出副翼钢索直径为4.2㎜,钢索张力值5-2导线束的捆扎资料查询使用A-320飞机相应手册，通过线号3231-0014进入AWL查导线信息答案:A WL: WIRE NO. 3231-0014 ;A WG:20; TYPE:CF; ROUTE:1M6-1扭力传感器、磁电机拆装与测量资料查询在A320飞机IPC手册中查出空调温度传感器763A0000-02的可互换件号答案：763A0000-02 I/W 763A0000-036-2电缆插头的压接资料查询使用A-320飞机相应的手册，更换插钉。

已知插头的件号E0052R14B19SN，线的信息是CF24。

一、RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称说明概述RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

智能型万能式断路器框架开关适于重合闸操作并有极高的操作可靠性与使用寿命。

智能型万能式断路器框架开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

智能型万能式断路器框架开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

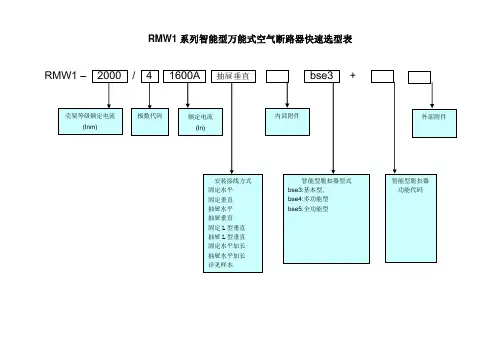

智能型万能式断路器框架开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用二、智能型万能式断路器框架开关含义动静触头允许磨损累计厚度mm 3四、智能型万能式断路器框架开关选型用户可根据被保护对象选用不同型号的智能型万能式断路器框架开关，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《智能型万能式断路器框架开关RMW1、DW45-2000／3P 抽屉式800A》五、智能型万能式断路器框架开关使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在智能型万能式断路器框架开关端子间的工频电压不超过智能型万能式断路器框架开关的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.智能型万能式断路器框架开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

智能型万能式断路器框架开关是变电站被保护设备免遭雷电冲击波袭击的设备。

智能型万能式断路器框架开关测量电流是否超过电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

ＭＥ系列万能式断路器ＭＥ系列万能空气断路器，是从原德意志联邦共和国ＡＥＧ公司引进，并取得该公司生产许可证的产品。

产品经济技术指标高，具有八十年代世界先进水平。

ＭＥ系列产品的引进工作始于82年，经过引进厂的消化吸收，技术指标的攻关验证，于次年把产品逐步推向市场。

87年11月圆满通过部级批量生产鉴定。

产品符合IEC－157国际电工标准及VDE 0660的相关规定，符合JB1284－85《低压断路器》部颁标准。

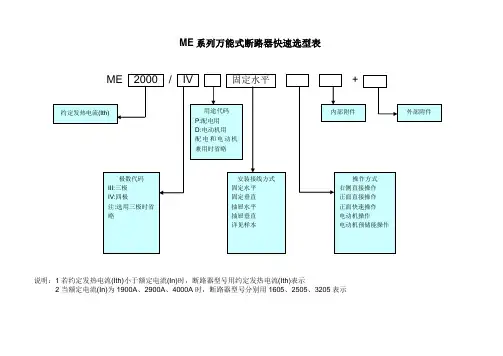

ＭＥ系列万能式断路器全系列分为四种结构框架，共有13个电流等级。

ME630-4000九个规格为基本系列产品；ME1605、ME2505、ME3205、ME4005四个规格为增容产品，全系列产品(包括增容产品)均具有固定式和抽屉式两种结构，供用户选择使用。

一、适用范围１、ME 630～4005型万能式断路器(以下简称断路器)的性能符合 IEC157—l标准及VDE0660规范第一部份，可作为发电机、变压器、电动机、整流器等交流设备中的保护断路器，能进行分配电能，并对线路电气设备的过载、欠压和短路有保护作用。

ME 630～4005断路器适用于交流660Ｖ、50～60Hz或直流440Ｖ输配电网络中，特殊要求时ME630、 1000、1600型断路器的工作电压可提高到交流1000Ｖ，ME1605、2505、3205、4005型为增容型断路器。

２、断路器正常使用的工作条件：①、断路器安装地点的海拔高度不超过2000米周围空气温度上限是＋40℃以及24小时周期内测得的平均温度不超过＋35℃，全年的平均温度为＋20℃，周围空气温度的下限是－5℃。

③、大气条件空气是清洁的，即无爆炸危险的空气，且空气中无足以腐蚀金属和破坏绝缘的有害气体与尘埃(包括导电尘埃)。

而且相对湿度在最高温度＋40℃时不超过50％，在较低温度下允许有较大的相对湿度，例如：＋20℃时可为90％，此时已考虑到当温度变化时在产品上可能产生的凝露。

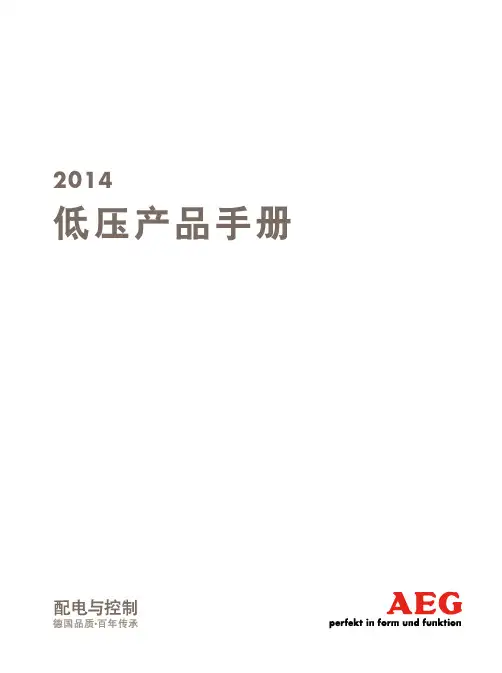

2014低压产品手册全球最早实现序列化生产真空灭弧室研制出世界上第一台自由喷射式空气断路器1935奥博斯普瑞电站，德国第一个三相交流电站建成世界第一条高压直流输电系统，横跨非洲大陆perfekt in form und funktion—1895等Galaxy “欣驰” 系列-ME09空气断路器ZEN “臻” 低压终端系列-建筑解决方案E9SPD 系列浪涌保护器EB10低压终端配电箱E90微型断路器RCD 剩余电流保护器AT10自动转换开关MM9/MC9塑壳断路器6505154253586141ME09空气断路器集合AEG 一百多年的深厚经验和先进技术，满足新能源发展的各种需求。

全系列高度和深度尺寸一致。

全系列Icu=Ics ，最高100kA。

最小值不得小于ME09空气断路器当线路发生周期性小电流过载，而过载电流又不足以触发断路器分断时，智能脱扣器会将这种过载能量进行累计，当过载能量累计达到设定值时，断路器进行分断70℃也可稳定运行数据针对抽屉式框架断路器框架断路器上级与下级之间短延时整定的最小时差为80ms，上级延时的整定电流大于或等于下级长延时整定值的1.56倍ME09空气断路器ME09空气断路器ME09空气断路器ME09空气断路器产品手册特快反时限（马达保护）特快反时限（一般用途）快速反时限标准反时限高压熔丝兼容脱扣时间（秒）lset 电流的倍数Icu20G,6ms/10G,11ms灵活当短路电流通过动静触头时并通过手柄位置反映触头的位置。

大于机械联锁型热磁保护脱扣器用于线路保护的过载保护未延迟短路保护时间电流高速脱扣单元169型用于线路保护的过载保护时间电流未延迟短路保护高速脱扣单元无过载保护（直线表示断路器耐热性）时间电流未延迟短路保护高速脱扣单元M ：单磁式马达保护与H ：高性能带通讯电子式线路保护 适用于MC169/259，409/639壳架提供过载长延时、短路定时限或反时限、短路瞬时三段可调式保护 过载：0.4~1xIn 短路短延时：1.5~10xIr 短路瞬时：2~15xIn在通讯模块MCOM 配合下实现通讯功能 D ：高性能带通讯电子式电动机保护 适用于MC169/259，409/639壳架提供过载、短路短延时、相不平衡、堵转保护 过载：0.4~1xIn相不平衡：10%~40%，动作时间：4s 堵转：3~10xIr ，动作时间：2s短路瞬时：2~15xIn ，动作时间： ≤35ms 在通讯模块MCOM 配合下实现通讯功能 A ：标准型电子式线路保护 适用于MC409/639壳架提供过载长延时、短护短延时、短路瞬时三段保护 过载：0.3~1xIn 短路：2~13xIn 瞬时：14xInB ：标准型电子式电动机保护 适用于MC409/639壳架 提供短路保护 短路：2~13xIrC ：全功能电子式线路保护 适用于MC409/639壳架提供过载长延时、短路短延时、短路瞬时和接地故障四段保护 过载：0.3~1xIn 短路：2~13xIr 短路瞬时：14xIn接地故障：40~400ms ，5个步长电子式脱扣器F型脱扣器扩展模块每个F型脱扣器可加装一个插入式扩展模块，可提供以下功能：F型脱扣单元正常情况下装备有一个功能模块。

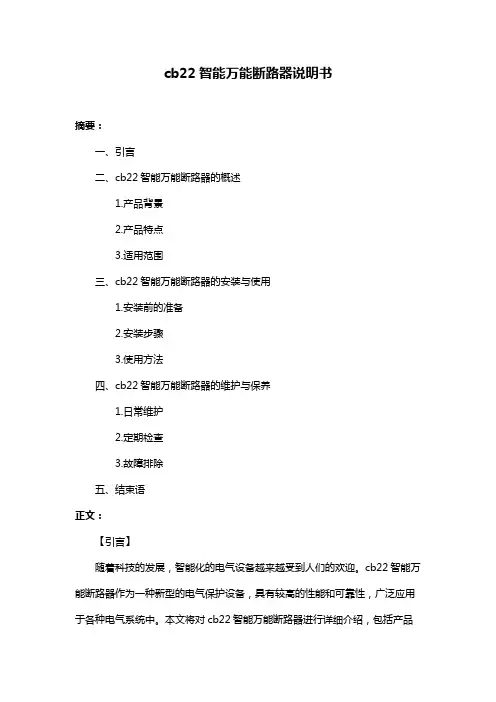

cb22智能万能断路器说明书摘要：一、引言二、cb22智能万能断路器的概述1.产品背景2.产品特点3.适用范围三、cb22智能万能断路器的安装与使用1.安装前的准备2.安装步骤3.使用方法四、cb22智能万能断路器的维护与保养1.日常维护2.定期检查3.故障排除五、结束语正文：【引言】随着科技的发展，智能化的电气设备越来越受到人们的欢迎。

cb22智能万能断路器作为一种新型的电气保护设备，具有较高的性能和可靠性，广泛应用于各种电气系统中。

本文将对cb22智能万能断路器进行详细介绍，包括产品概述、安装与使用、维护与保养等方面的内容。

【cb22智能万能断路器的概述】【产品背景】cb22智能万能断路器是我国自主研发的一款具有国际先进水平的智能断路器，它采用了高性能的智能控制器，具有过载、短路、漏电等多种保护功能，能够有效保障电气系统的安全运行。

【产品特点】1.采用高性能智能控制器，具有较高的灵敏度和可靠性；2.具有过载、短路、漏电等多种保护功能，满足不同电气系统的需求；3.安装简便，使用方便；4.具有远程控制和监控功能，便于管理和维护。

【适用范围】cb22智能万能断路器广泛应用于住宅、商业建筑、工业厂房等各种电气系统中，适用于低压配电线路的保护。

【cb22智能万能断路器的安装与使用】【安装前的准备】1.检查断路器是否完好无损，型号是否与电气系统相匹配；2.准备安装所需的工具和材料，如螺丝刀、扳手等；3.确保安装环境安全，避免在潮湿、高温等环境中进行安装。

【安装步骤】1.断开电源，确保电气系统处于断电状态；2.将断路器固定在安装位置，用螺丝固定在配电柜或墙壁上；3.连接断路器的进出线，注意接线顺序和颜色，遵循电气安装规范；4.安装附件，如漏电保护开关、欠压脱扣器等（如有）；5.恢复电源，进行试运行。

【使用方法】1.接通电源，确保电气系统正常运行；2.定期检查断路器的工作状态，如有异常声音、发热等情况，及时停电检查；3.根据实际需要，调整断路器的保护参数；4.定期进行清洁和维护，确保断路器的正常运行。

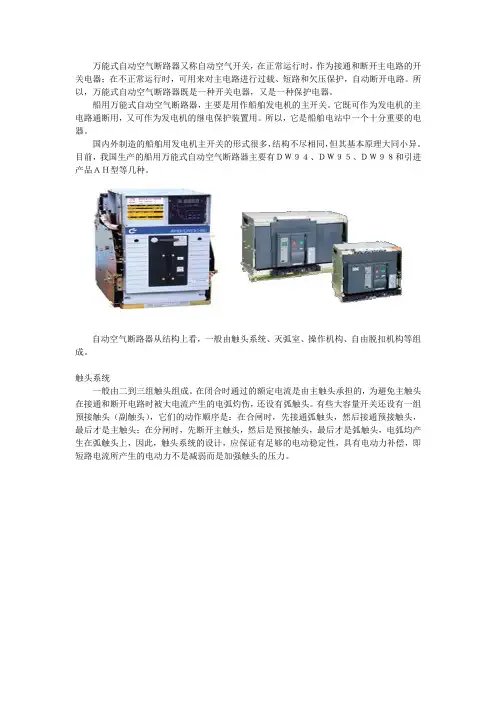

万能式自动空气断路器又称自动空气开关，在正常运行时，作为接通和断开主电路的开关电器；在不正常运行时，可用来对主电路进行过载、短路和欠压保护，自动断开电路。

所以，万能式自动空气断路器既是一种开关电器，又是一种保护电器。

船用万能式自动空气断路器，主要是用作船舶发电机的主开关。

它既可作为发电机的主电路通断用，又可作为发电机的继电保护装置用。

所以，它是船舶电站中一个十分重要的电器。

国内外制造的船舶用发电机主开关的形式很多，结构不尽相同，但其基本原理大同小异。

目前，我国生产的船用万能式自动空气断路器主要有ＤＷ９４、ＤＷ９５、ＤＷ９８和引进产品ＡＨ型等几种。

自动空气断路器从结构上看，一般由触头系统、灭弧室、操作机构、自由脱扣机构等组成。

触头系统一般由二到三组触头组成。

在闭合时通过的额定电流是由主触头承担的，为避免主触头在接通和断开电路时被大电流产生的电弧灼伤，还设有弧触头。

有些大容量开关还设有一组预接触头（副触头），它们的动作顺序是：在合闸时，先接通弧触头，然后接通预接触头，最后才是主触头；在分闸时，先断开主触头，然后是预接触头，最后才是弧触头，电弧均产生在弧触头上，因此，触头系统的设计，应保证有足够的电动稳定性，具有电动力补偿，即短路电流所产生的电动力不是减弱而是加强触头的压力。

灭弧装置灭弧装置是由铁质栅片和绝缘材料构成的灭弧罩组成的。

其作用是使电弧迅速熄灭，以保护触头不被电弧灼伤或熔焊，提高开关的使用寿命和工作的可靠性。

脱扣器脱扣器是自动空气开关的感受元件，当电路发生故障时，脱扣器接到信号后动作，经过自由脱扣机构使自动开关分闸。

过电流脱扣器：当过电流故障发生时，过电流线圈对应电磁铁吸力加大，使杠杆机构动作，自由脱扣机构脱扣。

一般要求开关动作的时间和过载电流成反比关系。

失压脱扣器和分励脱扣器：当欠压故障发生时，失压线圈对应电磁铁失电，吸力减小，使杠杆机构动作，自由脱扣机构脱扣。

失压脱扣器要保证在电压降到额定电压值的40％或以下时必须动作，自动开关断开。
