门窗现场气密性实验

门窗现场气密性试验作业指导书1范围本作业指导书适用于建筑外窗（含落地窗）的气密性能分级及检测方法。

检测对象只限于窗试件本身，不涉及窗与围护结构之间的接缝部位2具体要求2.1业务委托业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。

如需委托方提供配合，应及时告知委托方。

2.2业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给检测室负责人，由检测室负责人安排检测人员进行检测。

2.2.1检测人员1、现场检测工作的检测人员必须为两至三人。

2、检测人员必须着工作服，佩戴安全帽，检测人员上岗证及工号牌进行现场检测，进入现场后检测人员禁止吸烟，注意安全防护。

3、检测人员在离开单位之前必须检查核对仪器设备，笔记本电脑电量是否充足，试验中使用的塑料薄膜、胶带、5米卷尺、剪刀是否齐全。

检查现场气密性检测设备的所有连接线是否齐全，设备状态是否正常，并填写仪器设备使用记录。

2.3.2 所需仪器设备建筑外窗现场气密性检测设备2.3.2 仪器设备检查内容1、仪器是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。

2、打开电源开关，检查风机和电源线路是否正常3、电脑程序是否良好，连接风机数据采集器是否正常。

4、薄膜、胶带、剪刀、卷尺等试验工具是否齐全。

2.3.3 上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，才能将设备带出。

如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。

现场检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。

2.4 检测方法2.4.1 检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，检测人员应仔细查阅图纸或图集并详细记录被测试件参数信息。

同时提醒委托方通知见证人到场。

试件信息包括：试件品种、系列、型号、规格，试件尺寸，开启缝长，玻璃品种、厚度及镶嵌方法；有无密封条（如有密封条则应注出密封条的材质）、五金配件的配置是否完好。

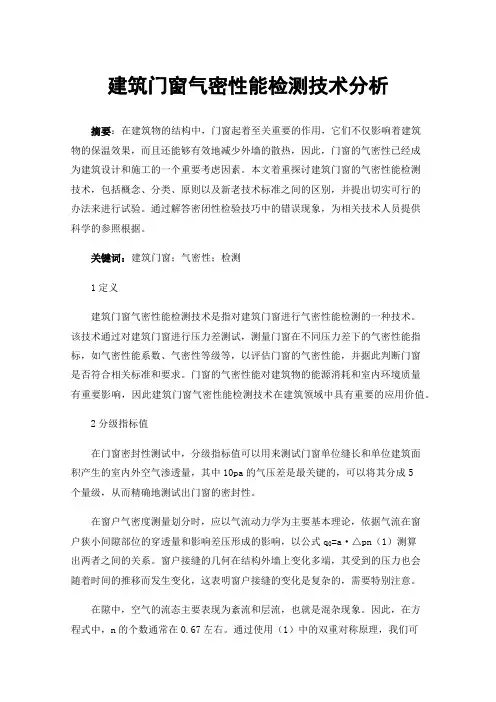

建筑门窗气密性能检测技术分析摘要：在建筑物的结构中，门窗起着至关重要的作用，它们不仅影响着建筑物的保温效果，而且还能够有效地减少外墙的散热，因此，门窗的气密性已经成为建筑设计和施工的一个重要考虑因素。

本文着重探讨建筑门窗的气密性能检测技术，包括概念、分类、原则以及新老技术标准之间的区别，并提出切实可行的办法来进行试验。

通过解答密闭性检验技巧中的错误现象，为相关技术人员提供科学的参照根据。

关键词：建筑门窗；气密性；检测1定义建筑门窗气密性能检测技术是指对建筑门窗进行气密性能检测的一种技术。

该技术通过对建筑门窗进行压力差测试，测量门窗在不同压力差下的气密性能指标，如气密性能系数、气密性等级等，以评估门窗的气密性能，并据此判断门窗是否符合相关标准和要求。

门窗的气密性能对建筑物的能源消耗和室内环境质量有重要影响，因此建筑门窗气密性能检测技术在建筑领域中具有重要的应用价值。

2分级指标值在门窗密封性测试中，分级指标值可以用来测试门窗单位缝长和单位建筑面积产生的室内外空气渗透量，其中10pa的气压差是最关键的，可以将其分成5个量级，从而精确地测试出门窗的密封性。

在窗户气密度测量划分时，应以气流动力学为主要基本理论，依据气流在窗户狭小间隙部位的穿透量和影响差压形成的影响，以公式q0=a·△pn（1）测算出两者之间的关系。

窗户接缝的几何在结构外墙上变化多端，其受到的压力也会随着时间的推移而发生变化，这表明窗户接缝的变化是复杂的，需要特别注意。

在隙中，空气的流态主要表现为紊流和层流，也就是混杂现象。

因此，在方程式中，n的个数通常在0.67左右。

通过使用（1）中的双重对称原理，我们可以推导出（2）：lnq0=lna+nln△p。

该结果显示，门窗的压力与流速之间有一种垂直关系，其中lna代表截面，SI制度指的是一种标准化的参照物。

当△p=1kg/m3时，lnq0将大致等同于lna，此时q0等同于a，a代表着在10Pa的压差范围内，由门窗单位缝隙产生的空气渗入量。

建筑外窗现场气密性检测作业指导书1、目的指导检测人员按规程正确操作外窗气密性能现场检测，确保检测结果科学、准确。

过去只注重外窗本身性能实验室检测，将安装之后的外窗性能视同实验室的检测结果，实际上工程安装后的外窗性能却比实验室检测结果差很多。

主要原因是在缺少对外窗安装后整体性能进行检测督促的条件下，生产单位送到实验室检测的外窗可能和实际进场安装的外窗不同；另外，外窗安装时对性能影响很大的窗框与洞口之间的缝隙普遍填嵌不饱满的缺陷得不到应有的重视。

因此，对建筑外窗气密性能进行现场检测是保证外窗工程质量的关键。

2、范围适用于建筑外窗气密性能的现场检测。

3、执行标准3.1《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T 211-20073.2《建筑节能工程施工质量验收规范》GB 50411-20073.3《建筑门窗工程检测技术规程》JGJ/T 205-20103.4《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-20084、仪器设备4.1建筑门窗气密性现场检测设备SK-MCQX1800/抗风压0.5级/气流量≤3%4.1.1设备要求：从室内侧用厚度不小于0.2mm的透明塑料薄膜覆盖整个窗的范围，并沿窗边框处密封，密封膜不应重复使用。

4.2辅助工具：塑料布、单爪吸盘、压条、双面胶、透明胶带、梯子、锤子、剪刀。

4.3所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。

5、人员和环境要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。

现场应记录外窗室内外大气压及温度，当温度，风速，降雨等影响检测效果时，应待排除干扰后检测，并在报告中注明。

6、检测原理现场利用密封板、围护结构和外窗形成静压箱，通过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。

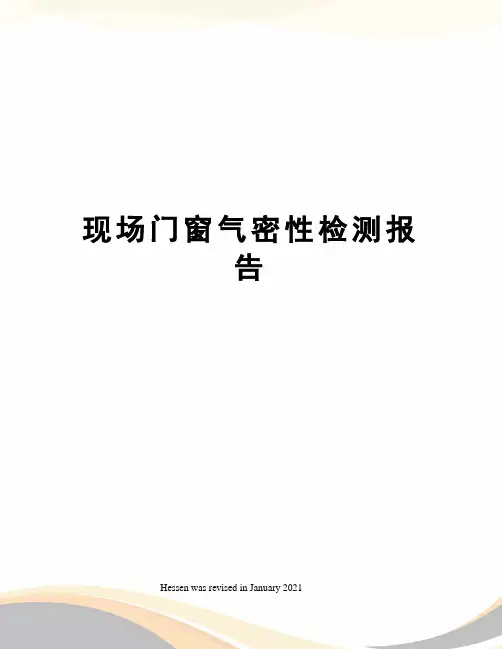

现场门窗气密性检测报告Hessen was revised in January 2021现场门窗气密性检测报告共 2 页第 1 页委托单位:嘉兴市广源房地产开发有限公司样品编号：JF0工程名称：巴黎都市杜伊勒宫1#、2#、4#、8#楼报告编号：2008JM00082工程编号：CQ 收样日期：2008年11月05日（试验报告专用章）：批准：审核：检测：签发日期：年月日公司地址：浙江省嘉兴市华云路18号联系电话：5现场门窗气密性检测报告报告编号：2008JM00082 共 2 页第 2 页建筑外窗气密性能分级表GB/T7107-2002（试验报告专用章）：批准：审核：检测：签发日期：年月日公司地址：浙江省嘉兴市华云路18号联系电话：5报告编号：2009JM00082报告页数：共2页(2005)量认(鲁)字(U0029)号检测报告工程编号： CQ工程名称：菏泽大剧院委托单位：菏泽市建设局检测项目：现场门窗气密性检验类别：委托检验现场门窗气密性检测报告共2页第1页（Page1of2）委托单位:菏泽市建设局样品编号：JF0工程名称：菏泽大剧院报告编号：2009JM00082工程编号：CQ 收样日期：2009年07月05日检测地址菏泽大剧院检测位置一层1113室二层2068室三层3092室见证单位山东省工程建设监理公司见证人张洪辉样品名称铝合金平开窗检验数量 3樘商标——规格型号 2330×2300生产单位郓城县金河实业有限公司检验类别委托检验检测依据《建筑外窗气密性能分级及检测方法》GB/T7107-2002《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T211-2007设备建筑门窗现场检测仪XMCY1818B型（编号YQ/JC-212）检验结论气密性能符合国标GB/T7107－2002 正压第 4 级负压第 4 级检测声明1、报告及复印件无检测单位盖章无效；2、报告无检测、批准、审核人签名无效；3、报告涂改无效；（试验报告专用章）：批准：审核：检测：签发日期：2009年07月10日试验室地址：济南市无影山路29号联系电话：3现场门窗气密性检测报告报告编号：2009JM00082 共2页第2页（Page2of2）开启缝长（m）窗面积（m2）固定部分——玻璃品种白玻(5+9A+5)镶嵌方式干法玻璃镶嵌材料胶条框扇密封材料胶条气温（℃）20气压（kPa）最大玻璃尺寸（mm）长：1000宽：1100厚：5开启缝密封措施胶条检验结果气密性能10Pa下单位缝长，每小时渗透量为m3/（）单位面积，每小时渗透量为m3/（）－10Pa下单位缝长，每小时渗透量为m3/（）单位面积，每小时渗透量为m3/（）备注建筑外窗气密性能分级表GB/T7107-2002分级12345q1 m3/≥q1＞≥q1＞≥q1＞≥q1＞q1≤q2 m3/18≥q2＞1212≥q2＞≥q2＞≥q2＞q2≤（试验报告专用章）：批准：审核：检测：签发日期：2009年07月10日试验室地址：济南市无影山路29号联系电话：3。

门窗三性检测标准门窗是建筑中不可或缺的部分，其品质直接关系到建筑的整体质量和使用效果。

为了确保门窗的质量，需要进行三性检测，包括气密性、水密性和抗风压性。

下面将详细介绍门窗三性检测的标准。

一、气密性检测标准。

气密性是指门窗在关闭状态下，能够有效地阻止空气的渗透。

气密性检测的标准主要包括以下几个方面：1. 面积法检测，按照国家标准，门窗的气密性检测应采用面积法进行。

具体操作步骤包括在门窗上贴上密封胶条，然后利用专用仪器对门窗的气密性进行测试。

2. 检测标准，门窗的气密性检测标准应符合国家相关标准，如GB/T7106-2008《建筑门窗气密性能检测方法》等。

3. 结果评定，根据检测结果，门窗的气密性可分为合格和不合格两种情况。

合格的门窗应具有良好的气密性，能够有效阻止空气的渗透。

二、水密性检测标准。

水密性是指门窗在受到外部水压时，能够有效地阻止水的渗透。

水密性检测的标准主要包括以下几个方面：1. 水压试验，水密性检测通常采用水压试验的方法进行。

具体操作步骤包括在门窗上施加一定的水压，然后观察门窗是否出现渗水现象。

2. 检测标准，门窗的水密性检测应符合国家相关标准，如GB/T7106-2008《建筑门窗水密性能检测方法》等。

3. 结果评定，根据检测结果，门窗的水密性可分为合格和不合格两种情况。

合格的门窗应能够在一定的水压下不发生渗水现象。

三、抗风压性检测标准。

抗风压性是指门窗在受到外部风压时，能够有效地抵抗风力的作用。

抗风压性检测的标准主要包括以下几个方面：1. 风压试验，抗风压性检测通常采用风压试验的方法进行。

具体操作步骤包括在门窗上施加一定的风压，然后观察门窗的变形情况。

2. 检测标准，门窗的抗风压性检测应符合国家相关标准，如GB/T7106-2008《建筑门窗抗风压性能检测方法》等。

3. 结果评定，根据检测结果，门窗的抗风压性可分为合格和不合格两种情况。

合格的门窗应能够在一定的风压下不发生破坏或变形。

门窗三性检测标准
门窗作为建筑物的重要组成部分，其质量直接关系到建筑物的安全性、节能性和舒适性。

因此，门窗的质量检测显得尤为重要。

而门窗的三性指的是其气密性、水密性和抗风压性。

下面将对门窗三性检测标准进行详细介绍。

首先，门窗的气密性是指门窗在关闭状态下，能够有效地阻止室内外空气的交换，确保室内空气的清新和温度的稳定。

气密性检测主要通过气密性试验来进行。

在进行气密性试验时，首先要在门窗的关闭状态下，对其四周边框进行密封处理，然后利用气密性试验仪器对门窗进行压力差试验，观察其是否存在漏气现象，以此来评估门窗的气密性能。

其次，门窗的水密性是指门窗在遭受雨水冲击时，能够有效地阻止雨水从门窗缝隙处渗透到室内。

水密性检测主要通过水密性试验来进行。

在进行水密性试验时，首先要在门窗的关闭状态下，对其进行密封处理，然后利用水密性试验仪器对门窗进行模拟雨水冲击试验，观察其是否存在渗水现象，以此来评估门窗的水密性能。

最后，门窗的抗风压性是指门窗在遭受强风作用时，能够有效
地阻止风力从门窗缝隙处进入室内。

抗风压性检测主要通过抗风压性试验来进行。

在进行抗风压性试验时，首先要在门窗的关闭状态下，对其进行固定处理，然后利用抗风压性试验仪器对门窗进行模拟强风作用试验，观察其是否存在变形或破坏现象，以此来评估门窗的抗风压性能。

综上所述，门窗的三性检测标准是门窗质量检测的重要内容，通过对门窗的气密性、水密性和抗风压性进行全面的检测，可以有效地评估门窗的质量，确保其符合相关标准要求，从而保障建筑物的安全、节能和舒适性。

希望本文所述内容可以为门窗质量检测提供一定的参考价值。

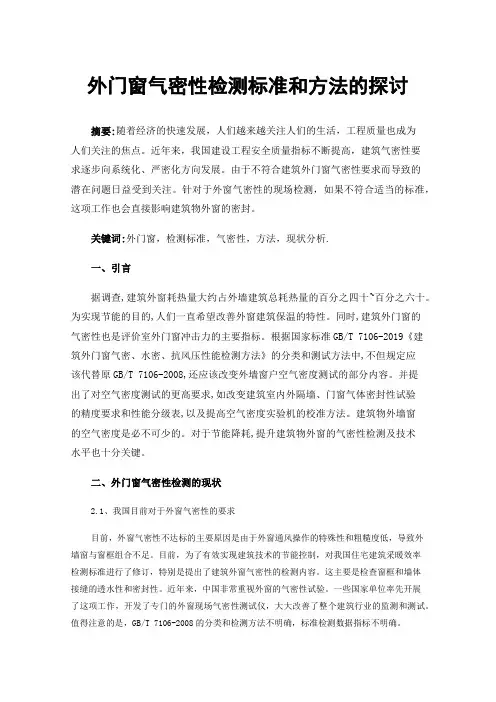

外门窗气密性检测标准和方法的探讨摘要:随着经济的快速发展，人们越来越关注人们的生活，工程质量也成为人们关注的焦点。

近年来，我国建设工程安全质量指标不断提高，建筑气密性要求逐步向系统化、严密化方向发展。

由于不符合建筑外门窗气密性要求而导致的潜在问题日益受到关注。

针对于外窗气密性的现场检测，如果不符合适当的标准，这项工作也会直接影响建筑物外窗的密封。

关键词:外门窗，检测标准，气密性，方法，现状分析.一、引言据调查,建筑外窗耗热量大约占外墙建筑总耗热量的百分之四十~百分之六十。

为实现节能的目的,人们一直希望改善外窗建筑保温的特性。

同时,建筑外门窗的气密性也是评价室外门窗冲击力的主要指标。

根据国家标准GB/T 7106-2019《建筑外门窗气密、水密、抗风压性能检测方法》的分类和测试方法中,不但规定应该代替原GB/T 7106-2008,还应该改变外墙窗户空气密度测试的部分内容。

并提出了对空气密度测试的更高要求,如改变建筑室内外隔墙、门窗气体密封性试验的精度要求和性能分级表,以及提高空气密度实验机的校准方法。

建筑物外墙窗的空气密度是必不可少的。

对于节能降耗,提升建筑物外窗的气密性检测及技术水平也十分关键。

二、外门窗气密性检测的现状2.1、我国目前对于外窗气密性的要求目前，外窗气密性不达标的主要原因是由于外窗通风操作的特殊性和粗糙度低，导致外墙窗与窗框组合不足。

目前，为了有效实现建筑技术的节能控制，对我国住宅建筑采暖效率检测标准进行了修订，特别是提出了建筑外窗气密性的检测内容。

这主要是检查窗框和墙体接缝的透水性和密封性。

近年来，中国非常重视外窗的气密性试验。

一些国家单位率先开展了这项工作，开发了专门的外窗现场气密性测试仪，大大改善了整个建筑行业的监测和测试。

值得注意的是，GB/T 7106-2008的分类和检测方法不明确，标准检测数据指标不明确。

2.2、检测工作设备以及检测方法所依据原理现场检查所需的主要机器有风速传感器、压差控制箱和移动式工控机。

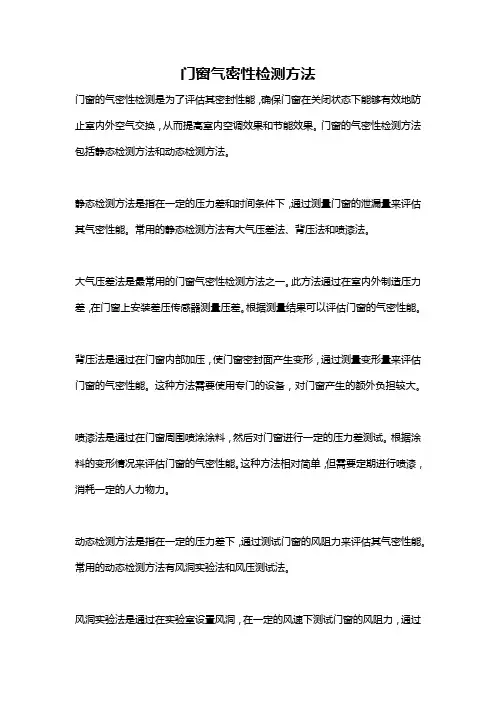

门窗气密性检测方法门窗的气密性检测是为了评估其密封性能，确保门窗在关闭状态下能够有效地防止室内外空气交换，从而提高室内空调效果和节能效果。

门窗的气密性检测方法包括静态检测方法和动态检测方法。

静态检测方法是指在一定的压力差和时间条件下，通过测量门窗的泄漏量来评估其气密性能。

常用的静态检测方法有大气压差法、背压法和喷漆法。

大气压差法是最常用的门窗气密性检测方法之一。

此方法通过在室内外制造压力差，在门窗上安装差压传感器测量压差。

根据测量结果可以评估门窗的气密性能。

背压法是通过在门窗内部加压，使门窗密封面产生变形，通过测量变形量来评估门窗的气密性能。

这种方法需要使用专门的设备，对门窗产生的额外负担较大。

喷漆法是通过在门窗周围喷涂涂料，然后对门窗进行一定的压力差测试。

根据涂料的变形情况来评估门窗的气密性能。

这种方法相对简单，但需要定期进行喷漆，消耗一定的人力物力。

动态检测方法是指在一定的压力差下，通过测试门窗的风阻力来评估其气密性能。

常用的动态检测方法有风洞实验法和风压测试法。

风洞实验法是通过在实验室设置风洞，在一定的风速下测试门窗的风阻力，通过测量风阻力来评估门窗的气密性能。

这种方法需要相对较大的实验设备和较高的成本。

风压测试法是通过在室内外产生一定的压力差，然后通过测量压力差来评估门窗的气密性能。

这种方法相对简单，成本较低，但需要专门的测试设备。

除了上述方法，还可以利用热成像仪等高科技设备来检测门窗的气密性能。

热成像仪可以通过红外线检测表面温度的变化，来间接评估门窗的气密性能。

这种方法相对简单，但需要一定的技术支持。

总结起来，门窗的气密性检测方法包括静态检测方法和动态检测方法。

在选择气密性检测方法时，需要根据实际情况来选择适合的方法，并考虑成本、设备和人力资源等方面的因素。

通过科学有效地进行门窗气密性检测，可以保证门窗的密封性能，提高室内空调效果和节能效果。

建筑外窗气密性能现场检测原始记录（二）
共页第页 工程名称 I 委托编号
检测依据
检测内容
（1）分别计算出每樟外窗升压和降压过程中在IOOPa 压差下的两个附加渗透量测定值的平均值丐和两个总渗透量测定值的平均值五，并按式《£=金一而计算窗试件本身IOoPa 压力差下的空气渗透量0,计算结果见表1。

Γ293P 1±%=TTTHX 亍X%/(1x465) (1) 1j1Uj1∙O J J
Γ293 P
] ±%=而GX 彳Xq,/G 4X4.65) (2)
1j1UX∙O
1
J
依据GWF7107-2002健筑外窗气密性能分级及检测方源中第62条的规定，将三槿试件的士团值和±染值分别平均后,对照
建筑外窗气密性能分级表（下表3）确定按照缝长和按面积各自所属等级。

结果见表2。

3、依据G1Vr7107-2002《建筑外窗气密性能分级及检测方法》中第62条穗定，正压测值评定为级，负压测值评定为
纵 取两者中的和践别 级为i 姆试件所属等级。

Γ293P 1±q 】=τjτπ*亍X%∕αX465) .................................. a)
1j1Uj1∙O J J
Γ293 P ] ±%=T7T∏X 彳X%/(4X4.65) .................................................... (2) 1J1UX∙O 1 J。
