门窗现场气密性试验作业指导书1范围本作业指导书适用于建筑外窗（含落地窗）的气密性能分级及检测方法。
检测对象只限于窗试件本身，不涉及窗与围护结构之间的接缝部位2具体要求2.1业务委托业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。
如需委托方提供配合，应及时告知委托方。
2.2业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给检测室负责人，由检测室负责人安排检测人员进行检测。
2.2.1检测人员1、现场检测工作的检测人员必须为两至三人。
2、检测人员必须着工作服，佩戴安全帽，检测人员上岗证及工号牌进行现场检测，进入现场后检测人员禁止吸烟，注意安全防护。
3、检测人员在离开单位之前必须检查核对仪器设备，笔记本电脑电量是否充足，试验中使用的塑料薄膜、胶带、5米卷尺、剪刀是否齐全。
检查现场气密性检测设备的所有连接线是否齐全，设备状态是否正常，并填写仪器设备使用记录。
2.3.2 所需仪器设备建筑外窗现场气密性检测设备2.3.2 仪器设备检查内容1、仪器是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。
2、打开电源开关，检查风机和电源线路是否正常3、电脑程序是否良好，连接风机数据采集器是否正常。
4、薄膜、胶带、剪刀、卷尺等试验工具是否齐全。
2.3.3 上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，才能将设备带出。
如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。
现场检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。
2.4 检测方法2.4.1 检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，检测人员应仔细查阅图纸或图集并详细记录被测试件参数信息。
同时提醒委托方通知见证人到场。
试件信息包括：试件品种、系列、型号、规格，试件尺寸，开启缝长，玻璃品种、厚度及镶嵌方法；有无密封条（如有密封条则应注出密封条的材质）、五金配件的配置是否完好。

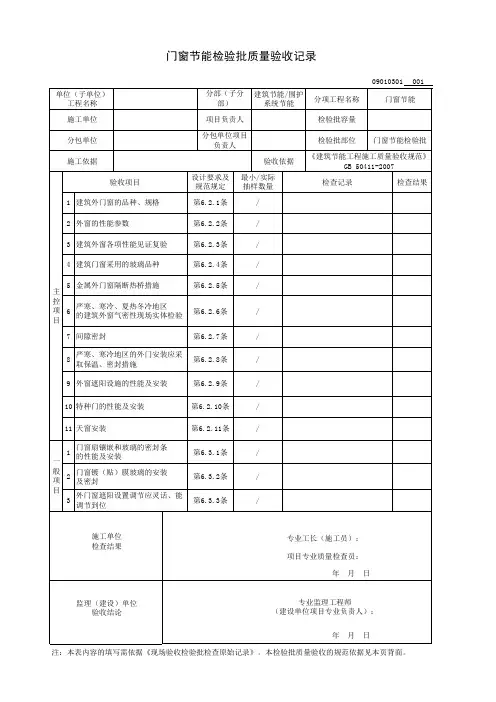

门窗节能检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《建筑节能工程施工质量验收规范》GB50411-2007。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分建筑外门窗工程的检验批应按下列规定划分：1 同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为-个检验批。
2 同一厂家的同一品种、类型和规格的特种门每50樘划分为一个检验批，不足50樘也为一个检验批。
3 对于异形或有特殊要求的门窗，检验批的划分应根据其特点和数量，由监理（建设）单位和施工单位协商确定。
三、GB50411-2007规范摘要6.1.5 建筑外门窗工程的检查数量应符合下列规定：1 建筑门窗每个检验批应抽查5%，并不少于3樘，不足3樘时应全数检查；高层建筑的外窗，每个检验批应抽查10%，并不少于6樘，不足6樘时应全数检查。
2 特种门每个检验批应抽查50%，并不少于10樘，不足10樘时应全数检查。
主控项目6.2.1 建筑外门窗的品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
检查数量：按本规范第6.1.5条执行；质量证明文件应按照其出厂检验批进行核查。
6.2.2 建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。
检验方法：核查质量证明文件和复验报告。
检查数量：全数核查。
6.2.3 建筑外窗进人施工现场时，应按地区类别对其下列性能进行复验，复验应为见证取样送检：1 严寒、寒冷地区：气密性、传热系数和中空玻璃露点。
2 夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点。
3 夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点。
检验方法：随机抽样送检；核查复验报告。
检查数量：同一厂家同一品种同一类型的产品各抽查不少于3樘（件）。
建筑外窗现场气密性检测作业指导书1、目的指导检测人员按规程正确操作外窗气密性能现场检测，确保检测结果科学、准确。
过去只注重外窗本身性能实验室检测，将安装之后的外窗性能视同实验室的检测结果，实际上工程安装后的外窗性能却比实验室检测结果差很多。
主要原因是在缺少对外窗安装后整体性能进行检测督促的条件下，生产单位送到实验室检测的外窗可能和实际进场安装的外窗不同；另外，外窗安装时对性能影响很大的窗框与洞口之间的缝隙普遍填嵌不饱满的缺陷得不到应有的重视。
因此，对建筑外窗气密性能进行现场检测是保证外窗工程质量的关键。
2、范围适用于建筑外窗气密性能的现场检测。
3、执行标准3.1《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T 211-20073.2《建筑节能工程施工质量验收规范》GB 50411-20073.3《建筑门窗工程检测技术规程》JGJ/T 205-20103.4《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-20084、仪器设备4.1建筑门窗气密性现场检测设备SK-MCQX1800/抗风压0.5级/气流量≤3%4.1.1设备要求：从室内侧用厚度不小于0.2mm的透明塑料薄膜覆盖整个窗的范围，并沿窗边框处密封，密封膜不应重复使用。
4.2辅助工具：塑料布、单爪吸盘、压条、双面胶、透明胶带、梯子、锤子、剪刀。
4.3所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。
5、人员和环境要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。
现场应记录外窗室内外大气压及温度，当温度，风速，降雨等影响检测效果时，应待排除干扰后检测，并在报告中注明。
6、检测原理现场利用密封板、围护结构和外窗形成静压箱，通过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。

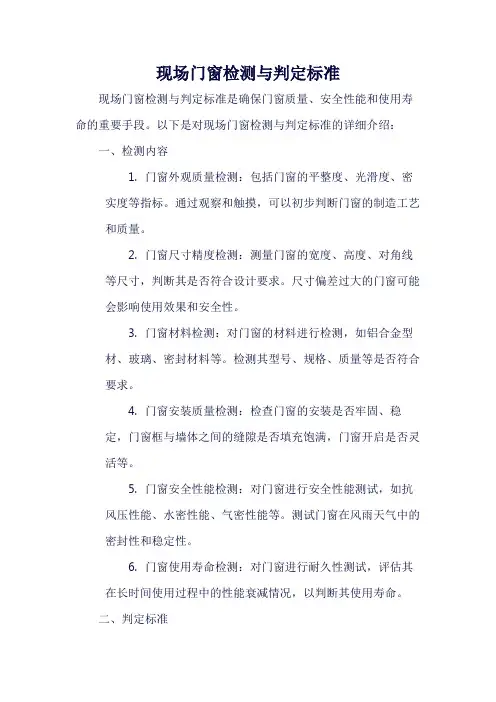

现场门窗检测与判定标准现场门窗检测与判定标准是确保门窗质量、安全性能和使用寿命的重要手段。
以下是对现场门窗检测与判定标准的详细介绍：一、检测内容1.门窗外观质量检测：包括门窗的平整度、光滑度、密实度等指标。
通过观察和触摸，可以初步判断门窗的制造工艺和质量。
2.门窗尺寸精度检测：测量门窗的宽度、高度、对角线等尺寸，判断其是否符合设计要求。
尺寸偏差过大的门窗可能会影响使用效果和安全性。
3.门窗材料检测：对门窗的材料进行检测，如铝合金型材、玻璃、密封材料等。
检测其型号、规格、质量等是否符合要求。
4.门窗安装质量检测：检查门窗的安装是否牢固、稳定，门窗框与墙体之间的缝隙是否填充饱满，门窗开启是否灵活等。
5.门窗安全性能检测：对门窗进行安全性能测试，如抗风压性能、水密性能、气密性能等。
测试门窗在风雨天气中的密封性和稳定性。
6.门窗使用寿命检测：对门窗进行耐久性测试，评估其在长时间使用过程中的性能衰减情况，以判断其使用寿命。
二、判定标准1.外观质量判定标准：门窗外观应无明显缺陷，如起泡、划痕、变色等。
门窗表面应平整、光滑，无明显的凹凸和扭曲。
2.尺寸精度判定标准：门窗尺寸应符合设计要求，允许偏差范围应符合相关标准。
例如，门窗对角线偏差应不超过3mm。
3.材料判定标准：门窗材料应符合设计要求，型号、规格和质量应符合相关标准。
例如，铝合金型材应采用符合国家标准的铝合金材料制作。
4.安装质量判定标准：门窗安装应牢固、稳定，门窗框与墙体之间的缝隙应填充饱满，填充材料应符合设计要求。
门窗开启应灵活，无明显的晃动和变形。
5.安全性能判定标准：门窗应通过抗风压性能、水密性能、气密性能等安全性能测试。
测试结果应符合相关标准，以保证门窗在风雨天气中的密封性和稳定性。
6.使用寿命判定标准：门窗应通过耐久性测试，评估其在长时间使用过程中的性能衰减情况。
测试结果应符合相关标准，以保证门窗的使用寿命符合要求。
综上所述，现场门窗检测与判定标准是保证门窗质量、安全性能和使用寿命的重要手段。
建筑外窗气密性能现场检测原始记录（二）
共页第页 工程名称 I 委托编号
检测依据
检测内容
（1）分别计算出每樟外窗升压和降压过程中在IOOPa 压差下的两个附加渗透量测定值的平均值丐和两个总渗透量测定值的平均值五，并按式《£=金一而计算窗试件本身IOoPa 压力差下的空气渗透量0,计算结果见表1。
Γ293P 1±%=TTTHX 亍X%/(1x465) (1) 1j1Uj1∙O J J
Γ293 P
] ±%=而GX 彳Xq,/G 4X4.65) (2)
1j1UX∙O
1
J
依据GWF7107-2002健筑外窗气密性能分级及检测方源中第62条的规定，将三槿试件的士团值和±染值分别平均后,对照
建筑外窗气密性能分级表（下表3）确定按照缝长和按面积各自所属等级。
结果见表2。
3、依据G1Vr7107-2002《建筑外窗气密性能分级及检测方法》中第62条穗定，正压测值评定为级，负压测值评定为
纵 取两者中的和践别 级为i 姆试件所属等级。
Γ293P 1±q 】=τjτπ*亍X%∕αX465) .................................. a)
1j1Uj1∙O J J
Γ293 P ] ±%=T7T∏X 彳X%/(4X4.65) .................................................... (2) 1J1UX∙O 1 J。
建筑外门窗气密、水密、抗风压性能分级及检测方法现如今，建筑外门窗的使用非常普遍，它们是构成建筑外部外观的决定性要素之一。
由于外门窗接触外界，使建筑外部充分合理地设置会有助于降低建筑的运行成本，减少建筑的能耗，同时也有利于减少建筑本身的维护难度。
外门窗安装在建筑外部，面临着各种气象和外界因素的影响，因此要求它们具有良好的防水、防气和抗风压性能。
据资料显示，高质量的外门窗不仅可以满足建筑安全、热能、能源、室内环境等要求，还能节约能耗，减少未来维修、更换的成本，对建筑拥有更好的整体性能。
伴随着经济的发展，建筑外门窗的市场十分活跃，其市场的竞争也越来越激烈，外门窗品质的衡量更加重要。
近年来，为了保护消费者的权利，政府制定了外门窗气密、水密、抗风压性能分级及检测方法。
这个标准是建筑外部门窗质量评估的重要依据，起着一定的指导性作用。
一、外门窗气密性能分级及检测方法外门窗气密性能分级按照外门窗气密性能检测采用恒压差试验方法进行，按照气密性能等级分为A、B、C三级，其中A级阻隔性能最好，而C级阻隔性能最低。
检测方法：1.元件的安装过程中，应严格控制安装的水平度和垂直度，确保元件形状正确，可靠性和阻隔性能。
2.装完毕后，可以进行恒压差试验，测量外门窗的阻隔性能：在室外与室内之间设置一定压力的恒压差，测量外门窗的气密性能水平。
3.用气密性能检测仪进行检测，测量外门窗的气密性能的空气泄漏量，并在恒定的温湿度条件下，测量外门窗的气密性能评价值。
二、外门窗水密性能分级及检测方法外门窗的水密性能分级包括A、B、C三级，其中A级阻水性能最好，而C级阻水性能最低。
检测方法：1.外门窗安装好后，可以用工具将外门窗与墙体间的缝隙和接缝处密封，以尽可能减少水漏的情况。
2.用外门窗水密试验器，测量外门窗密封条件下的阻水性能：（1）先将外门窗安装好，保证外门窗与墙体间接缝处完全密封；（2）使用水密试验器，在1.5Mpa压力下，进行外门窗的水密性能检测；（3）检测内容:外门窗的水密性能按不同的部位进行检测，如可检测外门窗边框的密封性，外门窗玻璃的密封性，外门窗扇的密封性，外门窗把手的水密性，并可检测外门窗的总体水密性能。

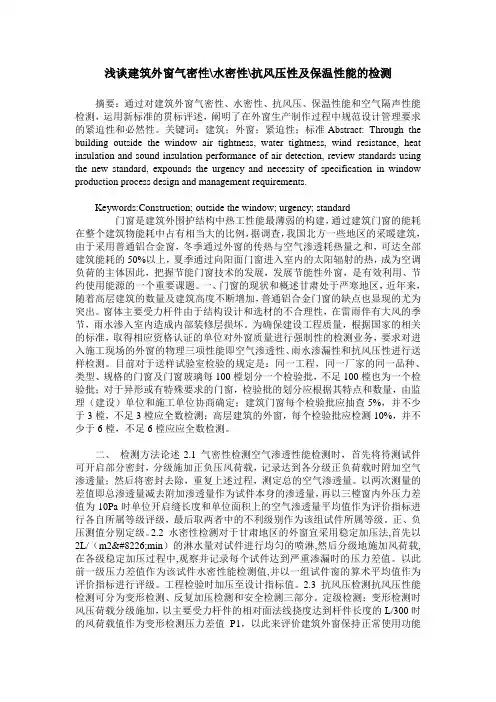

浅谈建筑外窗气密性\水密性\抗风压性及保温性能的检测摘要：通过对建筑外窗气密性、水密性、抗风压、保温性能和空气隔声性能检测，运用新标准的贯标评述，阐明了在外窗生产制作过程中规范设计管理要求的紧迫性和必然性。
关键词：建筑；外窗；紧迫性；标准Abstract: Through the building outside the window air tightness, water tightness, wind resistance, heat insulation and sound insulation performance of air detection, review standards using the new standard, expounds the urgency and necessity of specification in window production process design and management requirements.Keywords:Construction; outside the window; urgency; standard门窗是建筑外围护结构中热工性能最薄弱的构建，通过建筑门窗的能耗在整个建筑物能耗中占有相当大的比例，据调查，我国北方一些地区的采暖建筑，由于采用普通铝合金窗，冬季通过外窗的传热与空气渗透耗热量之和，可达全部建筑能耗的50%以上，夏季通过向阳面门窗进入室内的太阳辐射的热，成为空调负荷的主体因此，把握节能门窗技术的发展，发展节能性外窗，是有效利用、节约使用能源的一个重要课题。
一、门窗的现状和概述甘肃处于严寒地区，近年来，随着高层建筑的数量及建筑高度不断增加，普通铝合金门窗的缺点也显现的尤为突出。
窗体主要受力杆件由于结构设计和选材的不合理性，在雷雨伴有大风的季节，雨水渗入室内造成内部装修层损坏。
为确保建设工程质量，根据国家的相关的标准，取得相应资格认证的单位对外窗质量进行强制性的检测业务，要求对进入施工现场的外窗的物理三项性能即空气渗透性、雨水渗漏性和抗风压性进行送样检测。
《建筑外门窗气密、水密、抗风压性能分级及检测方法》《建筑外门窗气密、水密、抗风压性能分级及检测方法》范文如下：1、气密性能分级及检测方法建筑门窗的气密性是指外门窗在正常关闭状态时，阻止空气渗透的能力。
使用气密性好的门窗，可最大程度地节省采暖和制冷能耗。
因此，控制建筑门窗的空气渗透量成为了实现节能的一个有效途径。
但并非气密性能越高越好，至少应保证一定的换气量，不然室内空气浑浊，影响工作效率，危害身体健康。
外窗在进行气密性能检测时，首先将被测试件可开启部分进行充分密封；然后分级施加正、负压风荷载，记录达到各分级正、负荷载时附加空气渗透量；接着将密封装置去除，重复上述过程，测定总的空气渗透量。
GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》中规定：在标准状态下，压力差为10Pa时的单位开启缝长空气渗透量q1和单位面积空气渗透量q2作为气密性能的分级评价指标。
为了保证分级指标值的准确度，采用由100Pa检测压力差下的测定值换算为10Pa检测压力差下的相应值，将三樘试件单位开启缝长和单位面积的空气渗透量平均值作为评定指标分别进行各自所属等级评级，最后取两者中的不利级别作为该组试件所属等级。
2、水密性能分级及检测方法水密性能是指在正常关闭状态下，外窗在风雨同时作用下阻止雨水渗透的能力。
当室外风雨同时作用时，雨水通过外窗孔缝渗入室内，会浸染房间内部装修和室内陈设物件，给居民造成经济损失和不安全感。
如雨水渗入窗框型材中，未能及时排除，长期滞留在型材腔内的积水，会腐蚀金属材料、五金零件，影响正常开关，缩短外窗的使用寿命，在冬季时还会使型材产生冻裂，造成严重破坏和变形。
因此，外窗缝隙的几何形状、尺寸和暴露状况，雨量的大小及外窗室、内外压差，都直接影响水密性能的好坏。
水密性检测分为了稳定加压法和波动加压法。
需要根据各个地区环境的不同选择合适的检测方法，若在热带风暴和台风地区，应采用波动加压法；定级检测和工程所在地位非热带风暴和台风地区，可采用稳定加压法，已进行波动加压法检测可不再进行稳定加压法检测。
门窗现场气密、水密操作规程1.适用范围本操作规程适用于已安装的建筑外窗气密、水密的现场检测。
2.编制依据JG/T 211-2007 《建筑外窗气密、水密、抗风压性能现场检测方法》3.使用设备建筑门窗动风压物理性能现场检测设备、水泵、水管、淋水设备等。
4.检测程序4.1 试件及检测要求4.1.1 外窗及连接部位安装完毕达到正常使用状态。
4.1.2 试件选取同窗型、同规格、同型号三樘为一组。
4.1.3 气密检测时的环境条件记录应包括外窗室内外的大气压及温度。
当温度、风速、降雨等环境条件影响检测结果时，应排除干扰因素后继续检测，并在报告中注明。
4.1.4 检测过程中应采取必要的安全措施。
4.2 检测步骤4.2.1 气密性能检测前，应测量外窗面积；弧形窗、折线窗应按展开面积计算。
从室内用厚度部小于0.2mm的透明塑料膜覆盖整个窗范围并沿窗边框处密封，密封膜不应重复使用。
在室内侧的窗洞口是安装密封板，确认密封良好。
4.2.2 气密性能检测a ) 预备加压：在正负压经检测前分别世家3个压力脉冲。
压力绝对值为150Pa，加荷速度约为50Pa/s，压力稳定作用时间3s，泄压时间不少于1s，检测密封板及透明膜的密封状态。
b ) 附加渗透量的测定：逐级加压，每级压力作用时间约为10s，先逐级正压，后逐级负压。
记录各测量值。
附加空气渗透量指除通过试件本身的空气渗透量以外的通过设备和镶嵌框，以及部件之间连接缝等部位的空气渗透量。
C ) 总空气渗透量测量：打开密封板检查门，去除试件上所加密封措施薄膜后关闭检查门并密封后进行检测。
4..2.3 水密性能检测水密性能检测采用稳定加压法，分为一次加压法和逐级加压法。
当有设计指标值时，宜采用一次加压法。
4.2.3.1 水密一次加压法a ) 预备加压：施加3个压力脉冲。
压力绝对值为500Pa，加荷速度约为100Pa/s，压力稳定作用时间3s，泄压时间不少于1s。
b ) 淋水：在室外侧对检测对象均匀地淋水。
建筑外窗气密性能现场检测记录一、检测背景和目的二、检测对象检测对象为XX大厦A座的窗户，共计80个。
三、检测方法采用压差法进行窗户气密性能的检测。
1.设定测试压力差：根据相关标准和要求，设定测试压力差为50Pa。
2.检测仪器与设备准备：准备好差压传感器、静压箱、电子计算器等测试仪器和设备。
3.检测步骤：a.将差压传感器连接至静压箱，并将静压箱固定在窗户外侧。
b.开始测试前，确保窗户已完全关闭，门窗接缝已密封。
c.打开静压箱，使其内外压力相等，并记录读数。
d.关闭静压箱旋塞，形成固定的测试压力差50Pa，并记录读数。
e.观察窗户周边是否有明显的气体泄漏现象，并记录。
f.保持测试压力差为50Pa的时间一般为2分钟，记录最终读数。
四、检测结果针对80个窗户进行了气密性能的检测，检测结果如下：编号窗户位置读数（Pa）11层4721层4932层5042层5253层4763层4874层4884层50………………五、数据分析1.检测结果显示，80个窗户中有60个窗户的气密性能符合标准要求，读数为50Pa左右，占总数的75%。
2.有20个窗户的气密性能稍有不足，读数在50Pa以上，需要进一步检查原因并进行修复。
六、问题分析和解决方案根据检测结果，针对气密性能不足的窗户进行问题分析和解决方案如下：1.问题分析：窗户密封条老化、接缝不严密等原因导致气密性能不足。
解决方案：更换窗户密封条，重新密封接缝，确保窗户的气密性能符合标准要求。
七、检测结论经过现场检测和问题分析，将窗户气密性能满足标准要求的窗户标记为合格，需要进一步修复的窗户标记为不合格。
建议对不合格的窗户进行修复和改进措施，以确保整个建筑的气密性能达标。
八、检测总结本次建筑外窗气密性能的现场检测为管理部门提供了参考依据和数据支持，为后续的窗户维护和管理提供了指导。
建议在今后的工程中加强对窗户的质量控制和施工监督，确保窗户的气密性能符合标准要求。
同时，也需要对已经完工的窗户进行定期检测和维护，确保其长期的使用性能和功能的稳定性。
建筑外窗气密、水密、抗风压性能现场检测作业指导书1．目的为了准确评定现场检测建筑外窗气密、水密、抗风压性能，特制定本细则。
2.环境条件试验应在室温10℃~35℃下进行。
3.仪器设备3.1建筑外窗气密、水密、抗风压性能现场检测装置4.检测依据4.1《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T211-20074.2《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-20085.要求5.1外窗及连接部位安装完毕达到正常使用状态。
5.2试件选取同窗型、同规格、同型号三樘为一组。
5.3气密检测时的环境条件记录应包括外窗室内外的大气压及温度。
当温度、风速、降雨等环境条件影响检测结果时，应排除干扰因素后继续检测，并在报告中注明。
5.4检测过程中应采取必要的安全措施。
6.说明6.1检测顺序：抗风压性能（P1检测）气密、水密、抗风压安全性能（P′3检测）依次进行。
6.2气密性能检测前，应测量外窗面积；弧形窗、折线窗应按展开面积计算。
6.3从室内侧用厚度不小于0.2mm的透明塑料膜覆盖整个窗范围并沿窗边框处密封，密封膜不应重复使用。
在室内侧的洞口上安装密封板，确认密封良好。
6.4气密性能检测压差检测顺序：检查密封板（或透明膜）的密封状态→预备加压→检查密封板（或透明膜）的密封状态→检测加压→检查密封板（或透明膜）的密封状态→预备加压→检查密封板（或透明膜）的密封状态→检测加压。
6.5水密性能宜采用稳定加压法，分为一次加压法和逐级加压法。
当有设计指标时，宜采用一次加压法。
6.5.1一次加压法检测顺序：预备加压（500pa）→开始淋水→检测加压（设计指标值）。
6.5.2逐级加压法检测顺序：预备加压（500pa）→开始淋水→检测加压（100pa、150pa、200pa、250pa、300pa、350pa、400pa、500pa、600pa、700pa）每级加压5分钟。
6.6抗风压性能检测前，在外窗室内侧安装位移传感器及密封板（或透明膜），条件允许时也可将位移安装在室外侧，位移计安装位置应符合GB/T 7106-2008的规定。
建筑外窗现场气密性检测作业指导书1、目的指导检测人员按规程正确操作外窗气密性能现场检测，确保检测结果科学、准确。
过去只注重外窗本身性能实验室检测，将安装之后的外窗性能视同实验室的检测结果，实际上工程安装后的外窗性能却比实验室检测结果差很多。
主要原因是在缺少对外窗安装后整体性能进行检测督促的条件下，生产单位送到实验室检测的外窗可能和实际进场安装的外窗不同；另外，外窗安装时对性能影响很大的窗框与洞口之间的缝隙普遍填嵌不饱满的缺陷得不到应有的重视。
因此，对建筑外窗气密性能进行现场检测是保证外窗工程质量的关键。
2、范围适用于建筑外窗气密性能的现场检测。
3、执行标准3.1《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T 211-20073.2《建筑节能工程施工质量验收规范》GB 50411-20073.3《建筑门窗工程检测技术规程》JGJ/T 205-20103.4《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-20084、仪器设备4.1建筑门窗气密性现场检测设备SK-MCQX1800/抗风压0.5级/气流量≤3%4.1.1设备要求：从室内侧用厚度不小于0.2mm的透明塑料薄膜覆盖整个窗的范围，并沿窗边框处密封，密封膜不应重复使用。
4.2辅助工具：塑料布、单爪吸盘、压条、双面胶、透明胶带、梯子、锤子、剪刀。
4.3所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。
5、人员和环境要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。
现场应记录外窗室内外大气压及温度，当温度，风速，降雨等影响检测效果时，应待排除干扰后检测，并在报告中注明。
6、检测原理现场利用密封板、围护结构和外窗形成静压箱，通过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。
门窗现场气密性试验作业指导书文件编号：受控编号:编制：审核:批准:新疆宏滙建筑建材检测有限公司修订页第Ａ版第0次修订1范围本作业指导书适用于建筑外窗(含落地窗）的气密性能分级及检测方法。
检测对象只限于窗试件本身,不涉及窗与围护结构之间的接缝部位2具体要求2.1业务委托业务员应指导委托方按要求认真填写现场检验委托合同单,并要求客户提供有关项目信息.如需委托方提供配合,应及时告知委托方．2.2业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给检测室负责人,由检测室负责人安排检测人员进行检测。
2.2.1检测人员1、现场检测工作的检测人员必须为两至三人。
2、检测人员必须着工作服，佩戴安全帽,检测人员上岗证及工号牌进行现场检测,进入现场后检测人员禁止吸烟,注意安全防护。
3、检测人员在离开单位之前必须检查核对仪器设备,笔记本电脑电量是否充足，试验中使用的塑料薄膜、胶带、5米卷尺、剪刀是否齐全。
检查现场气密性检测设备的所有连接线是否齐全,设备状态是否正常，并填写仪器设备使用记录。
2．3。
２所需仪器设备建筑外窗现场气密性检测设备2。
3。
2 仪器设备检查内容1、仪器是否在有效检定周期内,超出检定周期的仪器设备不允许用于检测工作。
2、打开电源开关，检查风机和电源线路是否正常3、电脑程序是否良好，连接风机数据采集器是否正常.4、薄膜、胶带、剪刀、卷尺等试验工具是否齐全。
2。
3。
3 上述准备工作结束后如设备没有出现异常情况,检测人员应如实填写现场检测设备使用记录，才能将设备带出。
如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中,同时告知科室负责人，可以选择其他设备。
现场检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。
２。
4 检测方法２.4。
1 检测人员进入施工现场,在进行检测之前应就所检项目对委托方进行工程概况的询问,检测人员应仔细查阅图纸或图集并详细记录被测试件参数信息.同时提醒委托方通知见证人到场。
建筑外窗现场气密性检测记录
任务单编号：共页第页产品名称型号规格
样品数量（樘）试件外形尺寸（mm）（宽×高）
开启缝长L（m）开启密封条材料
试件面积A（m2）镶嵌材料
玻璃厚度（mm）玻璃最大尺寸（mm）镶嵌方法玻璃品种
气压(kPa) 环境温度（K）
检测和分级依据JG/T211-2007《建筑外窗气密、水密、抗风压性能现场检测方法》GB/T7107-2002《建筑外窗气密性能分级及检测方法》
主要仪器设备SK-MCQX1800门窗现场气密性检测仪
试件立面图
审核：试验：检测日期：
建筑外窗现场气密性检测录
气密性能：任务单编号：共页第页检测压力（Pa）100 150 100 q t
1 附加渗透量
q f (m3/h)
正压
正压：
负压：负压
总渗透量
q z (m3/h)
正压
负压
2 附加渗透量
q f (m3/h)
正压
正压：
负压：负压
总渗透量
q z (m3/h)
正压
负压
3
附加渗透量
q f (m3/h)
正压
正压：
负压：
负压
总渗透量
q z (m3/h)
正压
负压
参数q t q1(q/L) q2(q/A) q1(q1/4.65) q2(q2/4.65)
1 正压负压
2 正压负压
3 正压负压
平均值及等级
10Pa下单位缝长空气渗透量10Pa下单位面积空气渗透量正压m3/h·m等级正压m3/h·m2等级负压m3/h·m等级负压m3/h·m2等级
综合评定正压10Pa下单位空气渗透量等级负压10Pa下单位空气渗透量等级
审核：试验：检测日期：。
