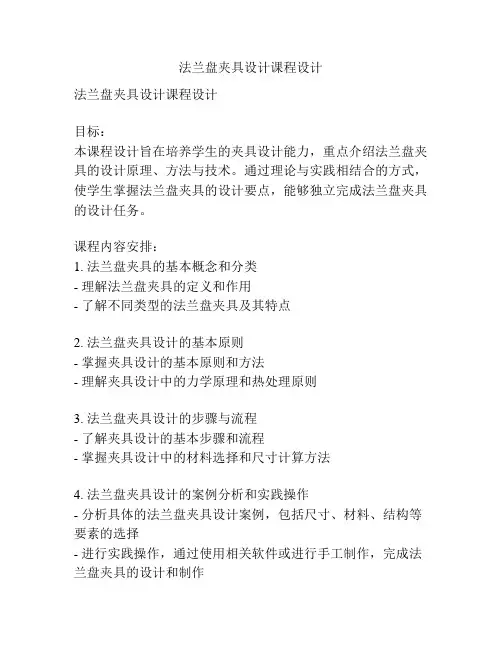

法兰盘的夹具课程设计一、课程目标知识目标：1. 学生能够理解法兰盘的基本结构及其在工程中的应用。
2. 学生能够掌握夹具设计的基本原理和关键参数的计算。
3. 学生能够了解不同类型夹具的特点和适用范围。
技能目标：1. 学生能够运用所学知识，进行简单法兰盘夹具的设计与计算。
2. 学生能够运用CAD软件绘制夹具的三视图和装配图。
3. 学生能够通过小组合作，进行夹具设计的讨论和优化。
情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发创新意识和实践能力。
2. 培养学生严谨的科学态度，注重细节，提高工程意识。
3. 培养学生团队协作精神，提高沟通与表达能力。
课程性质：本课程为机械设计基础课程，以理论与实践相结合的方式进行教学。
学生特点：学生已具备一定的机械基础知识，具有较强的动手能力和探究精神。
教学要求：教师应注重理论与实践相结合，通过案例分析、小组讨论等形式，引导学生主动参与教学活动，提高学生的实际操作能力和解决问题的能力。
同时，关注学生的个体差异，提供个性化指导，确保课程目标的实现。
在教学过程中，将目标分解为具体的学习成果，便于后续的教学设计和评估。
二、教学内容1. 复习法兰盘的基本概念、结构及分类，参考教材第2章。
2. 讲解夹具设计的基本原理，包括夹紧力、定位和导向等方面的知识，结合教材第3章。
3. 介绍夹具设计的关键参数计算，如夹紧力、定位误差等，以教材第4章为例进行讲解。
4. 分析不同类型夹具的特点及应用，对比教材第5章中的案例。
5. 结合CAD软件，演示夹具三视图和装配图的绘制方法，参考教材第6章。
6. 实践操作：小组合作进行简单法兰盘夹具的设计与计算，完成教材第7章的相关练习。
7. 案例分析：讨论实际工程中的夹具设计案例，总结经验教训，提高学生的实际操作能力。
教学安排：第1课时：复习法兰盘知识，讲解夹具设计基本原理。
第2课时：介绍关键参数计算，分析不同类型夹具。
第3课时：CAD软件操作演示，绘制夹具图纸。
机械制造技术基础课程设计说明书设计题目：法兰盘零件的机械加工工艺规程及夹具设计院：学 院：学系：院 系：院系：班 级：级：班姓 名：名：姓指导教师：指导教师：机械制造技术基础课程设计任务书题目：法兰盘零件的机械加工工艺规程及夹具设计内容：1、零件图 1张2、毛坯图 1张3、机械加工工序卡 13张4、机械加工过程卡 1张5、夹具结构设计装配图 1张6、课程设计说明书 1份录目目 录1 1 零 件 的 分 析 .......................................................零件的作用........................................................ (1)1.1零件的作用零件的工艺分析 (1)1.2 零件的工艺分析1 2 工 艺 规 程 设 计 .................................................... (1)2.1确定毛坯的制造形式确定毛坯的制造形式................................................ (1)基面的选择........................................................2.2基面的选择制定工艺路线...................................................... (2)2.3制定工艺路线 (3)机械加工余量，工序尺寸及毛坯尺寸的确定............................2.4机械加工余量，工序尺寸及毛坯尺寸的确定确定切削用量及基本工时............................................ (5)2.5确定切削用量及基本工时26 3 夹具设计 ............................................................ (26)3.1问题的提出问题的提出....................................................... (26)夹具设计.........................................................3.2夹具设计参考文献 (29)1 零 件 的 分 析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘（见附图1）， 法兰盘起联接作用是车床上的重要零件。

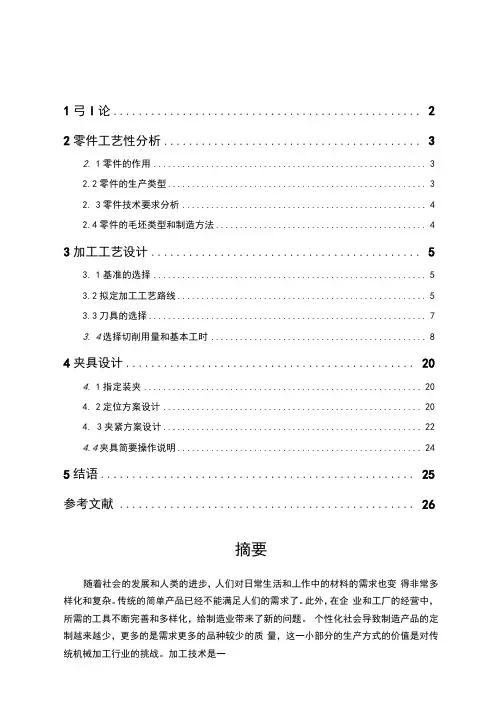

目录序言 ........................................................................................................................... - 1 -零件的分析 ............................................................................................................... - 2 -(一)零件的作用.............................................................................................. - 2 -(二)零件的工艺分析...................................................................................... - 2 -工艺规程设计 ........................................................................................................... - 4 -(一)确定毛坯的制造形式 ................................................................................. - 4 -(二)基面的选择 ................................................................................................ - 5 -(三)制定工艺路线............................................................................................ - 5 -法兰盘技术要求表 ................................................................................... - 6 -(四)工艺路线.................................................................................................. - 7 -(五)机械加工余量、工序尺寸及毛皮尺寸的确定...................................... - 8 -工序1粗车Ø100mm柱体左端面、外圆，粗车B面 .......................... - 8 -工序2钻中心孔Ø18mm,扩孔Ø19.8mm,铰孔Ø20mm ...................... - 10 -工序3粗车右Ø45mm柱体右端面、外圆，Ø90mm外圆及右端面 - 12 -工序4半精车Ø100mm左端面、外圆，半精车B面并倒角C1.5，半精车Ø 90mm外圆，Ø 20mm左侧倒角C1 ............................................. - 15 -工序5 半精车右Ø45mm外圆，半精车Ø90mm右侧面，切槽3×2mm,车Ø20mm孔右端倒角C1和Ø45mm右端面倒角C7 ........................ - 19 -工序6 精车Ø100mm柱体左端面、外圆 ........................................... - 23 -工序7粗铣、精铣Ø90mm柱体的左右侧面 ...................................... - 24 -工序8 钻4XØ9mm透孔 ....................................................................... - 28 -工序9钻Ø4mm孔，扩Ø6mm孔....................................................... - 29 -工序10 磨削B面、外圆面Ø90mm .................................................... - 30 -工序11 磨削Ø90mm凸台距离轴线24mm的侧平面..................... - 32 -工序12 精车Ø45mm外圆、Ø90mm右侧面 ................................... - 33 -加工Ra0.4um平面的夹具设计 ............................................................. - 35 -设计任务 ................................................................................................. - 35 -确定夹具的结构方案 ............................................................................. - 35 -切削力及夹紧力计算 ................................................. 错误！未定义书签。
课程设计题目：法兰盘零件夹具设计（钻轴向孔4-Φ9）班级：姓名：指导教师：完成日期：一、设计题目法兰盘零件的机械加工工艺规程及工艺装备设计（钻轴向孔4-Φ9）二、原始资料(1)被加工零件的零件图1张(2) 生产类型:中批或大批大量生产三、上交材料(1)被加工工件的零件图1张(2)毛坯图1张(3)机械加工工艺过程综合卡片(参附表1)1张(4)与所设计夹具对应那道工序的工序卡片1张(4)夹具装配图1张(5)夹具体零件图1张(6)课程设计说明书(5000～8000字)1份四、进度安排(参考)(1)熟悉零件,画零件图2天(2)选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3)工艺装备设计(画夹具装配图及夹具体图)9天(4)编写说明书3天(5)准备及答辩2天五、指导教师评语成绩：指导教师日期摘要本课程设计主要内容包括法兰盘（CA6140车床）的加工工艺过程设计和钻49孔的专用夹具设计，在课程设计过程中完成了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制。
机械制造技术基础课程设计是在我们完成了全部基础课、技术基础课、大部分专业课之后进行的。
这是我们对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。
能够顺利的完成这次课程设计，首先得助于冷岳峰老师的悉心指导，同学们的耐心解答。
在设计过程中，缺乏实际的生产经验，导致在设计中碰到了许多的问题。
但在同学们的帮助下，通过请教老师，翻阅资料、查工具书，解决设计过程中的一个又一个的问题。
在此，十分感谢冷岳峰老师的细心指导，感谢同学们的互相帮助。
AbstractThe main content of the curriculum design, including flange (CA6140 lathe) the process of design and processing of drilling for fixture design, in the process of designing courses to complete parts of the map, rough map, specific folders and folders assembly specific parts of the map drawn .Machinery manufacturing and technological foundation of our curriculum is designed to complete all the basic courses, technical basic course, after the most specialized. This is what we have learned on the course of an in-depth review of the comprehensive, is also a theory with practical training.The successful completion of the curriculum design, first of all help in the Leng Yuefeng careful guidance of teachers, students have the patience to answer. In the design process, the lack of practical experience in the production and resulted in the design of many of the problems encountered. But with the help of students and teachers through advice, read information, search tool, the design process to solve the problems one after another. Here, Leng Yuefeng very grateful to the careful guidance of teachers, for students of helping each other.目录1零件工艺性分析 (1)1.1零件的用途 (1)1.2零件的技术要求 (1)1.3审查零件的工艺性 (3)2零件毛坯的确定 (3)2.1零件的生产类型 (3)2.2毛坯的种类和制造方法 (4)2.3零件各表面的加工方法 (4)2.4各工序间加工余量 (6)2.5 确定毛坯尺寸 (8)3 机械加工工艺规程设计 (8)3.1 拟定工艺路线 (8)3.1.1 定位基准的选择 (9)3.1.2 工序顺序的安排 (9)∅切削用量的计算 (11)3.2 4-93.2.1 钻孔工步切削用量的计算 (11)3.2.2 绞孔工步工步切削用量的计算 (11)∅基本工时的计算 (12)3.3 4-93.3.1基本时间j t的计算 (12)3.3.2 辅助时间f t的计算 (12)3.3.3 其他时间的计算 (12)3.3.4 单件时间dj t的计算 (13)∅工序卡片 (13)3.4 制订4-9∅孔的专用机床夹具设计 (13)4 4-94.1定位方案的设计 (14)4.2定位误差分析与计算 (14)4.2.1 定位元件尺寸公差的确定 (15)4.3导向元件设计 (15)4.3.1钻套高度和排屑间隙 (15)4.4夹紧装置的设计 (16)4.5夹具结构设计及操作简要说明 (16)5 方案综合评价与结论 (17)6体会与展望 (17)参考文献 (19)1零件工艺性分析1.1零件的用途CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。

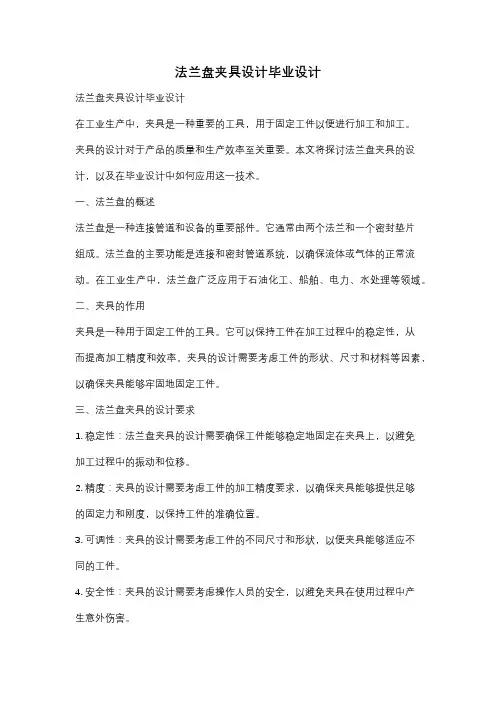

法兰盘夹具设计毕业设计法兰盘夹具设计毕业设计在工业生产中，夹具是一种重要的工具，用于固定工件以便进行加工和加工。
夹具的设计对于产品的质量和生产效率至关重要。
本文将探讨法兰盘夹具的设计，以及在毕业设计中如何应用这一技术。
一、法兰盘的概述法兰盘是一种连接管道和设备的重要部件。
它通常由两个法兰和一个密封垫片组成。
法兰盘的主要功能是连接和密封管道系统，以确保流体或气体的正常流动。
在工业生产中，法兰盘广泛应用于石油化工、船舶、电力、水处理等领域。
二、夹具的作用夹具是一种用于固定工件的工具。
它可以保持工件在加工过程中的稳定性，从而提高加工精度和效率。
夹具的设计需要考虑工件的形状、尺寸和材料等因素，以确保夹具能够牢固地固定工件。
三、法兰盘夹具的设计要求1. 稳定性：法兰盘夹具的设计需要确保工件能够稳定地固定在夹具上，以避免加工过程中的振动和位移。
2. 精度：夹具的设计需要考虑工件的加工精度要求，以确保夹具能够提供足够的固定力和刚度，以保持工件的准确位置。
3. 可调性：夹具的设计需要考虑工件的不同尺寸和形状，以便夹具能够适应不同的工件。
4. 安全性：夹具的设计需要考虑操作人员的安全，以避免夹具在使用过程中产生意外伤害。
四、法兰盘夹具设计的步骤1. 确定夹具类型：根据工件的形状和尺寸，选择合适的夹具类型。
常见的夹具类型包括平口夹具、U型夹具和V型夹具等。
2. 确定夹具结构：根据工件的特点和加工要求，确定夹具的结构。
夹具的结构应包括夹具底座、夹具夹持部件和夹具固定部件等。
3. 设计夹具夹持部件：根据工件的形状和尺寸，设计夹具夹持部件。
夹具夹持部件应具有足够的固定力和刚度，以确保工件在加工过程中的稳定性。
4. 设计夹具固定部件：根据夹具的结构和工件的特点，设计夹具固定部件。
夹具固定部件应能够牢固地固定夹具，以确保夹具在加工过程中的稳定性。
5. 进行夹具试验：设计完成后，进行夹具试验以验证夹具的性能。
夹具试验应包括夹持力、刚度和稳定性等指标的测试。
发法兰盘零件的机械加工工艺规程及夹具设计在机械制造领域，法兰盘是一种常见的零件，在机械加工中需要采用适当的工艺规程和夹具设计来加工。
本文将从机械加工工艺规程和夹具设计两个方面进行探讨。
一、机械加工工艺规程1.加工前准备工作在进行机械加工之前，首先需要对法兰盘进行检查，确认零件的几何尺寸符合图纸要求，并检查表面是否有明显缺陷。
然后根据零件的材料和工艺要求选择合适的刀具，并根据刀具的尺寸和加工要求编写机床的加工程序。
2.圆盘车削工艺在进行法兰盘的机械加工时，一般采用圆盘车削的工艺。
圆盘车削是将法兰盘放置在机床上，通过旋转的方式使刀具削去工件上的金属去达到加工的目的。
在具体实施过程中，应该注意以下几个方面的问题：（1）选用正确的刀具，刀具的质量和形状对于加工效果有着至关重要的影响。
在进行圆盘车削时，应该选用合适的车刀，车刀的刃形和角度应当根据具体的加工精度和要求来进行选择。
（2）确定加工路径。
在进行圆盘车削时，需要确定初始切入点和切削路径，避免太大的切入量造成车刀摆动，影响加工精度。
（3）控制切削速度。
切削速度的高低将直接影响加工效率以及加工成本。
合理地控制切削速度可以保证加工质量的同时提高效率。
3.孔加工工艺在法兰盘的加工过程中，常常需要进行孔加工。
孔的加工需要注重提高加工精度和保证孔壁的光滑度。
主要需要注意以下几个方面的问题：（1）选用合适的孔加工工具。
根据孔的尺寸、形状以及孔的位置、深度等要求，选择合适的钻头或者铰刀等孔加工工具。
（2）控制切削参数。
加工孔时，需要根据材料性质、孔的尺寸等因素，控制进给速度、转速等切削参数，以保证加工质量。
二、夹具设计夹具设计是机械加工中的关键环节，夹具的设计良好与否，将直接影响到机械加工的效率和加工质量。
针对法兰盘的加工要求和特点，需要设计出适合的夹具。
1.固定夹具固定夹具一般适用于较简单的工件，可以通过多个定位点来固定工件，缺点就是在换工件或者加工不同图纸的同种零件时需要重新设计，安装时间较长。
法兰盘及夹具课程设计一、课程目标知识目标：1. 学生能理解法兰盘的定义、分类及结构特点，掌握其应用场景和基本工作原理。
2. 学生能了解夹具的分类、结构及功能，掌握其在机械加工中的重要作用。
3. 学生能掌握法兰盘与夹具的选用原则，提高实际应用中的问题解决能力。
技能目标：1. 学生能通过观察、分析，正确识别不同类型的法兰盘和夹具。
2. 学生能运用所学知识，设计简单的法兰盘及夹具系统，具备一定的创新能力和动手操作能力。
3. 学生能通过查阅资料、小组讨论等方法，解决法兰盘及夹具在实际应用中的问题。
情感态度价值观目标：1. 学生对机械加工领域产生兴趣，增强对工程技术的认识和尊重。
2. 学生在团队协作中学会沟通、分享，培养合作精神和集体荣誉感。
3. 学生养成严谨、细致的学习态度，提高对工程质量的意识。
分析课程性质、学生特点和教学要求，本课程旨在帮助学生掌握法兰盘及夹具的基本知识，提高实际应用能力。
通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果，为后续相关课程的学习打下坚实基础。
二、教学内容1. 法兰盘基础知识- 法兰盘定义、分类及结构特点- 法兰盘的应用场景及工作原理- 相关国家标准和行业标准2. 夹具基础知识- 夹具的分类、结构及功能- 夹具在机械加工中的应用- 夹具的选用原则及注意事项3. 法兰盘与夹具的配合应用- 法兰盘与夹具的连接方式- 螺纹连接、焊接等常见连接方式的优缺点- 法兰盘与夹具的配合实例分析4. 实践操作与案例分析- 设计简单的法兰盘及夹具系统- 分析实际应用中的法兰盘及夹具问题- 结合所学知识，提出解决方案教学内容依据课程目标，按照以下进度安排：第一课时：法兰盘基础知识第二课时：夹具基础知识第三课时：法兰盘与夹具的配合应用第四课时：实践操作与案例分析教学内容与课本紧密关联，涵盖教材相关章节，旨在帮助学生系统地掌握法兰盘及夹具的知识，为实际应用打下基础。
三、教学方法本课程采用多样化的教学方法，旨在激发学生的学习兴趣，提高主动性和实践能力。

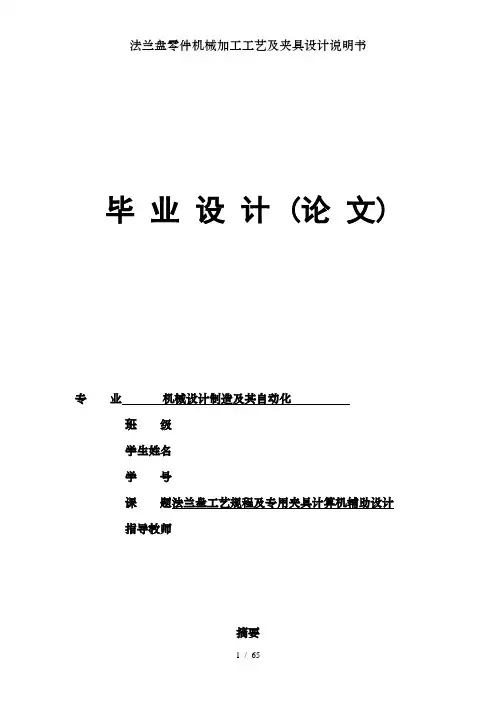

毕业设计 (论文)专业机械设计制造及其自动化班级学生姓名学号课题法兰盘工艺规程及专用夹具计算机辅助设计指导教师摘要工艺学是以研究机械加工工艺技艺和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系实践生产，同时它又具有很强的综合性。
本次毕业设计的课题是法兰盘机械加工工艺及其专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件的作用分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以了解零件的加工表面和加工要求，根据零件图提出的加工要求，确定毛坯的制造形式和尺寸。
第二步，进行基面的选择，确定加工过程中的粗基准和精基准。
根据选好的基准，制定工艺路线，通常制定两种以上的工艺路线，通过工艺方案的比较和分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。
第三步，根据已选定的工艺路线，确定每一步的切削用量和切削工时，并选择合适的机床和刀具。
对于粗加工还要校核机床功率。
最后，设计第三道工序——钻法兰盘孔的夹具。
先提出设计问题，再选择定位基准，然后开始切削力和夹紧力的计算和定位误差的分析。
然后把设计的过程整理为图纸。
通过以上的概述，整个设计基本完成。
关键词加工工艺；夹具设计AbstractA specialized main specialized course that “mechanical manufacturing engineering is studied ”is machinery ,rely mainly on studying machining technology and jig to design technological discipline ,have very strong practicality ,require that should contact production practices closely in the learning process ,at the same time it has comprehensive the very strong one the subject of this graduation project is flangeprocessing technology rules and special-purpose jig ofa certain process are designed ,the main content is asfollows:First of all ,analysis ,it is mainly analysis of the function of the part and craft analysis to the part, though part analysis can find out about basic situation of part, and craft analysis may know the processing surface of the part and is it require to process. The processing demand put forward according to the part picture, confirm the manufacture form of the blank and sureness of the size.The second step ,carry on the choice the base ,confirm thick datum and precise datum in the processing course .According to the datum chosen,make the craftroute ,usually make the craft route of more than two kinds ,With analysis through the comparison of the craft scheme, and then choosing be able to make such specification requirements as the Precision of geometry form , size of the part and precision of position , etc. Get a kind of process of the rational assurance s.The third step ,according to the already selected process route, confirm for every steps of cutting consumption and basic man-hour ,choose suitable lathe and cutter. To rough machining ,will check the power of the lathe .Finally ,design the third process-the jig getting into the hole of the ring flange . Put forward the question of designing first ,and then choose to orient the datum , then the localization error . Then put the design course in order as the drawing .Through the summary of the above ,design and finish basically entirely.Keywords:Process the craft; The tongs design目录摘要2Abstract3目录41.绪论51.1 毕业设计的目的51.2 毕业设计内容81.2.1、毕业设计题目61.2.2、毕业设计的内容61.3 毕业设计要求81.4注意事项92. 法兰盘加工工艺规程的编制92.1 计算生产纲领，确定生产类型92.2 审查零件图样的工艺性102.2.1．零件的结构分析102.2.2．零件的技术要求分析102.3. 选择毛坯102.3.1．铸件尺寸公差112.3.2．铸造机械加工余量113. 工艺规程的设计3.1 定位基准的选择123.2 零件表面的加工方法选择123.3 制定工艺路线.134.确定机床设备164-1选择机床164-2选择夹具164-3选择量具175.确定工序尺寸196.确定切削用量及基本时间217.机床夹具设计48结束语55参考文献：561. 绪论毕业设计对于每一位即将进入社会工作的大学生来说都是一件非常重要的事，它对我们以后走上工作岗位很有帮助。
课程设计题目：法兰盘零件夹具设计（钻轴向孔4-Φ9）班级：姓名：指导教师：完成日期：一、设计题目法兰盘零件的机械加工工艺规程及工艺装备设计（钻轴向孔4-Φ9）二、原始资料(1)被加工零件的零件图1张(2) 生产类型:中批或大批大量生产三、上交材料(1)被加工工件的零件图1张(2)毛坯图1张(3)机械加工工艺过程综合卡片(参附表1)1张(4)与所设计夹具对应那道工序的工序卡片1张(4)夹具装配图1张(5)夹具体零件图1张(6)课程设计说明书(5000～8000字)1份四、进度安排(参考)(1)熟悉零件,画零件图2天(2)选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3)工艺装备设计(画夹具装配图及夹具体图)9天(4)编写说明书3天(5)准备及答辩2天五、指导教师评语成绩：指导教师日期摘要本课程设计主要内容包括法兰盘（CA6140车床）的加工工艺过程设计和钻49孔的专用夹具设计，在课程设计过程中完成了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制。
机械制造技术基础课程设计是在我们完成了全部基础课、技术基础课、大部分专业课之后进行的。
这是我们对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。
能够顺利的完成这次课程设计，首先得助于冷岳峰老师的悉心指导，同学们的耐心解答。
在设计过程中，缺乏实际的生产经验，导致在设计中碰到了许多的问题。
但在同学们的帮助下，通过请教老师，翻阅资料、查工具书，解决设计过程中的一个又一个的问题。
在此，十分感谢冷岳峰老师的细心指导，感谢同学们的互相帮助。
AbstractThe main content of the curriculum design, including flange (CA6140 lathe) the process of design and processing of drilling for fixture design, in the process of designing courses to complete parts of the map, rough map, specific folders and folders assembly specific parts of the map drawn .Machinery manufacturing and technological foundation of our curriculum is designed to complete all the basic courses, technical basic course, after the most specialized. This is what we have learned on the course of an in-depth review of the comprehensive, is also a theory with practical training.The successful completion of the curriculum design, first of all help in the Leng Yuefeng careful guidance of teachers, students have the patience to answer. In the design process, the lack of practical experience in the production and resulted in the design of many of the problems encountered. But with the help of students and teachers through advice, read information, search tool, the design process to solve the problems one after another. Here, Leng Yuefeng very grateful to the careful guidance of teachers, for students of helping each other.目录1零件工艺性分析 (1)1.1零件的用途 (1)1.2零件的技术要求 (1)1.3审查零件的工艺性 (3)2零件毛坯的确定 (3)2.1零件的生产类型 (3)2.2毛坯的种类和制造方法 (4)2.3零件各表面的加工方法 (4)2.4各工序间加工余量 (6)2.5 确定毛坯尺寸 (8)3 机械加工工艺规程设计 (8)3.1 拟定工艺路线 (8)3.1.1 定位基准的选择 (9)3.1.2 工序顺序的安排 (9)∅切削用量的计算 (11)3.2 4-93.2.1 钻孔工步切削用量的计算 (11)3.2.2 绞孔工步工步切削用量的计算 (11)∅基本工时的计算 (12)3.3 4-93.3.1基本时间j t的计算 (12)3.3.2 辅助时间f t的计算 (12)3.3.3 其他时间的计算 (12)3.3.4 单件时间dj t的计算 (13)∅工序卡片 (13)3.4 制订4-9∅孔的专用机床夹具设计 (13)4 4-94.1定位方案的设计 (14)4.2定位误差分析与计算 (14)4.2.1 定位元件尺寸公差的确定 (15)4.3导向元件设计 (15)4.3.1钻套高度和排屑间隙 (15)4.4夹紧装置的设计 (16)4.5夹具结构设计及操作简要说明 (16)5 方案综合评价与结论 (17)6体会与展望 (17)参考文献 (19)1零件工艺性分析1.1零件的用途CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。
车床的变速箱固定在主轴箱上，靠法兰盘定心。
法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
主要作用是标明刻度，实现纵向进给。
1.2零件的技术要求法兰盘属于盘类零件，材料为HT200，毛坯制造完成后需进行时效处理，硬度要求为HBS187。
法兰盘共有三组加工表面，他们之间有一定的位置要求。
现分述如下：以∅45外圆为中心的加工表面，这一组加工表面包括：∅45 外圆，右端面及倒角；∅45外圆，过渡圆角；20∅内孔及其左右端倒角。
以90∅和100∅外圆为中心的加工表面，这一组加工表面包括：90∅端面，90∅外圆，90∅左右端面，倒角；切槽3×2；100∅外圆，左端面；100∅外圆右端面，过渡圆角。
以20∅孔为中心的加工表面，这一组加工表面包括：90∅外圆的左右侧面；46∅-∅孔；4-9∅孔。
它们之间有一定的位置要求，主要是：左端面与20∅孔中心轴的跳动度为0.03；90∅外圆右端面与20∅孔中心轴线的跳动度为0.03；∅45的外圆与20∅孔的圆跳动公差为0.03。
经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。
表1 法兰盘技术要求表1.3审查零件的工艺性根据老师发给的零件图，审查了零件的结构工艺性，其结构利于机械加工，故对零件结构不做修改。
经仔细读图，发现所给的零件图有错误，有的尺寸不清楚，通过与老师沟通，解决以上问题，最后运用机械制图知识更正了零件图，用电子图版绘图，详见零件图。
2零件毛坯的确定2.1零件的生产类型零件的生产类型是指企业（或车间、工段、班组、工作地等）生产专业化程度的分类，它对工艺规程的制订具有决定性的影响。
生产类型一般可分为大量生产、成批生产和单件生产三种类型，不同的生产类型有着完全不同的工艺特性。
零件的生产类型是按零件的年生产纲领和产品特征来确定的。
生产纲领是指企业在计划期内应当生产的产品产量和进度计划。
年生产纲领是包括备品和废品在内的某产品的年产量。
零件的年生产纲领N可按下式计算=++N Qm a b(1%)(1%)其中N——是零件的生产纲领（件/年）；Q——产品的年产量（台、辆/年）；m——每台（辆）产品中该零件的数量（件/台、辆）；%-；a——备品率，一般取2%3%；%b——废品率，一般取0.3%0.7%根据上式结合题目给定数据，即可算出法兰盘的生产纲领，进而确定出其生产类型。
Q=8000台/年，m=1件/台，取%b=0.5%，由公式(1-1）a=3%，取%N=⨯⨯+⨯+=(件/年).法兰盘零件的重量为有：80001(13%)(10.5%)8281.4Kg，查表1-3可知，法兰盘为轻型零件，由此再查表1-4可知，该法兰盘的生产类型为大批生产。
2.2毛坯的种类和制造方法法兰盘的材料在产品设计时已经确定，在制订零件机械加工工艺规程时，毛坯的选择主要是选定毛坯的制造方法。
用于铸造的材料有灰铸铁、可锻铸铁、球墨铸铁、合金铸铁、铸钢、有色金属合金等。
由于法兰盘选用HT200作为材料，加之零件形态以外圆为主，为了减少加工余量，提高劳动生产率，决定CA6140车床法兰盘毛坯采用铸件。
金属模机器造型生产率较高、铸件精度高、表面质量与机械性能均好，使用于大批大量生产。
该法兰盘的生产类型为大批生产，所以在铸件造型上采用金属模机器造型。
2.3零件各表面的加工方法工件上的加工表面往往需要通过粗加工、半精加工、精加工等才能逐步达到质量要求，加工方法的选择一般应根据每个表面的精度要求，先选择能够保证该要求的最终加工方法，然后再选择前面一系列预备工序的加工方法和顺序。
通过对法兰盘各加工表面的分析，根据表1-6至1-11选择各表面的加工方法，详见表2。
表2各表面加工方法2.4各工序间加工余量根据表1-6至1-11和2-15至2-40，将各加工表面的工艺路线、工序（或工步）余量，工序（或工步）尺寸及其公差、表面粗糙度填入表3中。
表3各工序间加工余量2.5 确定毛坯尺寸根据表3，得出毛坯尺寸。
利用电子图板绘出毛坯图，毛坯尺寸详见毛坯图。
3 机械加工工艺规程设计3.1 拟定工艺路线工艺路线的拟定包括：定位基准的选择；各表面加工方法的确定；加工阶段的划分；工序集中程度的确定；工序顺序的安排。
考虑到实际经验的缺乏，加之时间的限制，主要进行了定位基准的选择、各表面加工方法的确定和工序顺序的安排工作。
3.1.1 定位基准的选择拟定工艺路线的第一步是选择定位基准，为使所选的定位基准能保证整个机械加工工艺过程顺利进行，通常应先考虑如何选择精基准来加工各个表面，然后考虑如何选择粗基准把作为精基准的表面先加工出来。
法兰盘大多表面是外圆表面，根据表面粗糙度要求和精度要求，先以∅45表面（即B面）为粗基准，粗加工右端面和∅45外圆和∅90外圆右端面。
