第53讲装配图的表达方法

8.2装配图的表达方法8.2.1规定画法•（1）相邻表面的画法规定相邻两零件的接触表面和配合表面只画一条公用的轮廓线；两零件的不接触表面和非配合表面画两条轮廓线（画出两表面各自的轮廓线），若间隙过小时，可采用夸大画法。

•（2）剖面符号的画法规定在剖视图或断面图中，两个及以上的金属零件相互邻接时，剖面线的倾斜方向应相反，或方向相同但间隔不同，以区分不同零件；同一零件在各视图上的剖面线方向和间隔必须一致•（3）实心零件的画法规定对于螺钉、螺母、垫圈、键、销等标准件以及轴、手柄、球和连杆等实心零件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制，即不画剖面线。

如需要特别表明零件的凹槽、键槽、销孔等局部结构时，可采用局部剖视表示。

当剖切平面垂直于其轴线剖切时，则需画出剖面线。

8.2.2特殊表达方法（1）拆卸画法。

在装配图中当某些零件遮住了其后面需要表达的零件时，或在某一视图上不需要画出某些零件时，可假想将这些零件拆去，只画出所需表达部分的视图采用拆卸画法的视图需加以说明时，在图的上方标注“拆去××零件”等字样。

（2）假想画法。

在机器（或部件）中，有些零件作往复运动、转动或摆动。

为了表示运动零件的极限位置或运动范围，常把它画在一个极限位置上，再用细双点画线画出其余位置的假想投影（只画出其轮廓），以表示零件的另一极限位置，并注上尺寸，为了表示装配体与其他零（部）件的安装或装配关系，常把该装配体相邻而又不属于该装配体的有关零（部）件的轮廓线用细双点画线画出，（3）展开画法。

为了表达传动机构的传动路线和装配关系，可假想按传动顺序沿轴线剖切，然后依次将各剖切平面展开在一个平面上，画出其剖视图。

此时应在展开图的上方注明“×-×展开”字样。

（4）夸大画法。

在装配图中非配合面的微小间隙、薄片零件、细丝弹簧等，若按其实际尺寸很难画出或难以明显表示时，均可不按比例而采用夸大画出。

第十三讲——画装配图知识点3：装配图的特殊表达方法1.拆卸画法在装配图中，当某些视图中会因一个或几个零件遮住大部分装配体，此时可以假想将某些零件拆卸后画装配图，这种画法称为拆卸画法。

2.沿零件的结合面剖切画法可假想沿某些零件的结合面进行剖切，再画出视图。

此时结合面上不画剖面线，但被剖切到的零件的截断面则必需画出剖面线。

转子油泵装配图中的右视图就是沿泵盖的结合面剖切后画出的。

3.单独表达某个零件可另外单独画出该零件的某一视图。

如图中单独画出了件6(泵盖)的两个视图。

4.夸大画法在装配图中，对于绘制一些薄片零件、细丝弹簧、微小间隙以及较小的斜度或锥度，允许将该部分不按原比例绘制，而将其适当夸大绘制，以便画图和看图，如图中件5(垫片)就是用夸大的方法画出的。

5.假想画法(1)当需要表示某些零件的运动范围和极限位置时，可用双点划线画出这些运动零件在极限位置的外形图，如下图中手杆的运动极限位置。

(2)当需要表达本部件与相邻零(部)件的装配关系时，可用双点划线画出相邻零件与本部件相邻部分的轮廓线。

6.展开画法为了表达某些重叠的装配关系，如多级传动变速箱，可以假想按其运动顺序剖切，然后展开在一个平面上，画出剖视图。

这种画法称展开画法。

图示的是挂轮架的展开画法。

7.简化画法在装配图中，零件的圆角、倒角、退刀槽等工艺结构可不画出；滚动轴承等标准件可采用规定的简化画法。

对于若干相同的紧固件组或零部件组,可以只详细地画出其中一组(对于紧固件组甚至一组都可以不画)，其余各组用细点画线表示其位置即可，如右图所示。

对于油杯、油标、电机等标准组合件或标准部件，无论是否被剖切，都可以只画出其简单的外形。

在装配图中，可用粗实线表示带传动中的“带”，用细点画线表示链传动中的“链”。

管子可仅画出其两端部分的形状，中间部分用细点画线画出其中心线即可，也可用与管子中心线重合的单根粗实线表示。

知识点3：装配图的特殊表达方法。

装配图的表达方法一．规定画法1.两接触表面花一条线，不接触的表面花两条线2.在剖视图中，相邻的两零件的剖面线方向相反。

三个火三个以上零件相邻时，除两个零件的剖面线方向不同外，其他零件的剖面线方向间隔或与同方向的剖面线错开3.对于轴连杆球钩子你等实心零件及螺母螺钉键销等标准件，若剖切平面通过轴线或对称面时，则这些零件均按不剖绘制。

必要时，可采用局部剖。

二装配图中的尺寸标注1.性能或规格尺寸表示机器或部件性能或规格的尺寸，它在设计时就已经确定，也是设计了解和选用该机器或部件的依据2.装配尺寸包括保证有关零件间配合性质的尺寸保证零件间相对位置的尺寸装配时进行加工的有关尺寸等4.安装尺寸机器或部件安装时所需的尺寸5.外形尺寸表示机器或部件外形轮廓的大小即总长总宽总高。

它为包装运输和安装过程所占的空间提供了数据6.其他重要的尺寸7.他们是在设计中确定，又不属于上述几类尺寸的一些重要尺寸。

如运动零件的极限尺寸重要零件的重要尺寸等。

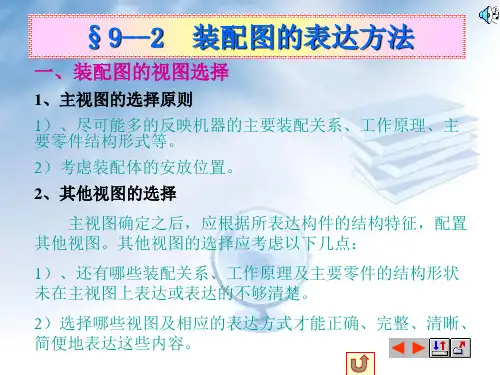

花装配图的方法和步骤装配图的表达重点是部件的装配关系工作原理和主要零件的结构形状1.装配图主视图的选择装配图的主视图选择包括确定的安防位置和主视图的投射方向部件的安放位置确定后，接着就选择部件的主视图的透射方向。

一般在机器或部件中，存在着装配关系密切的一些零件，称为装配干线。

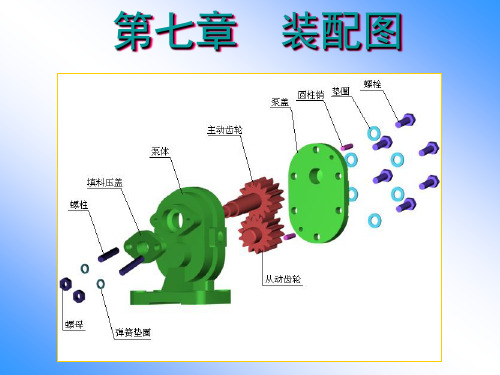

机器或部件是由一些主要和次要的装配干线组成的，如齿轮油泵中的传动齿轮轴和齿轮轴为主要的装配干线，螺栓、螺钉和销是次要的装配干线。

为了清楚地表达这些装配关系，常通过装配干线的轴线将部件剖开，画出剖视图作为装配图的主视图。

2.其它视图的选择根据确定的主视图，再选择其它视图，以补充表达主视图尚未表达清楚的部分3.画各视图的主要基准线视图的主要基准线包括装配干线的轴线、对称中心线和作图基准线4.沿主要装配干线依次画齐零件以装配干线为准，由内向外逐个画各个零件，也可以由外向内画或结合应用，视作图的方便而定。

画图时，一般从主视图画起，几个视图配合进行。

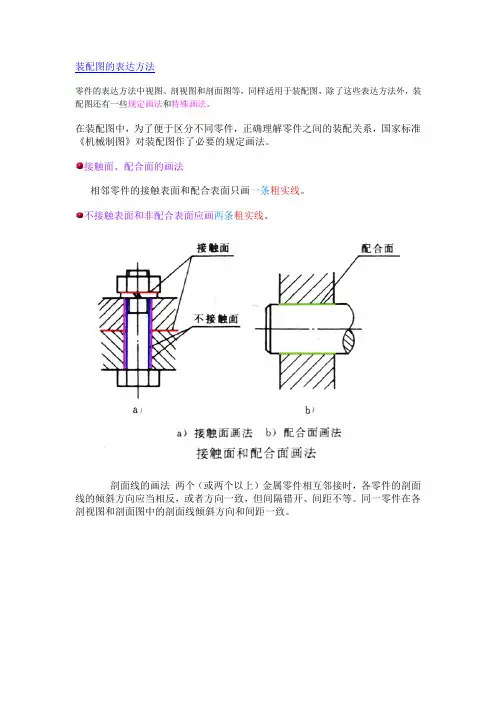

装配图的表达方法零件的表达方法中视图、剖视图和剖面图等，同样适用于装配图，除了这些表达方法外，装配图还有一些规定画法和特殊画法。

在装配图中，为了便于区分不同零件，正确理解零件之间的装配关系，国家标准《机械制图》对装配图作了必要的规定画法。

接触面、配合面的画法相邻零件的接触表面和配合表面只画一条粗实线。

不接触表面和非配合表面应画两条粗实线。

剖面线的画法两个（或两个以上）金属零件相互邻接时，各零件的剖面线的倾斜方向应当相反，或者方向一致，但间隔错开、间距不等。

同一零件在各剖视图和剖面图中的剖面线倾斜方向和间距一致。

紧固件和实心件的画法当剖切平面通过螺钉、螺母、垫圈等连接件及实心件如轴、手柄、连杆、键、销、球等的基本轴线时，这些零件均按不剖绘制。

当其上的结构如凹槽、键槽、销子、需表达时可采用局部剖视。

**************************装配图的特有表达方法（1）沿零件结合面的剖切画法和拆卸画法为了表示部件内部零件间的装配情况，在装配图中可假想沿某些零件结合面剖切，或假想将某些零件拆卸后再画出视图，结合面上不画剖面符号。

（见下图俯视图）。

（2）假想画法对于不属于本部件，但与本部件有关系的相邻零件可采用双点划线来表示。

对于运动的零件，当需要表明其运动极限位置时，亦可用双点划线来表示。

（3）简化画法装配图中若干相同的零件组如螺纹紧固件等，可以详细地画出一组或几组，其余只需用点划线表示其装配位置。

零件的工艺结构如小圆角、倒角、退刀槽等，允许省略不画。

（4）夸大画法装配图中有些薄垫片、小间隙等，如按其实际尺寸画出不能表达清楚时，允许把它们的厚度、间隙适当放大画出。

（见下图中的主视图）。
