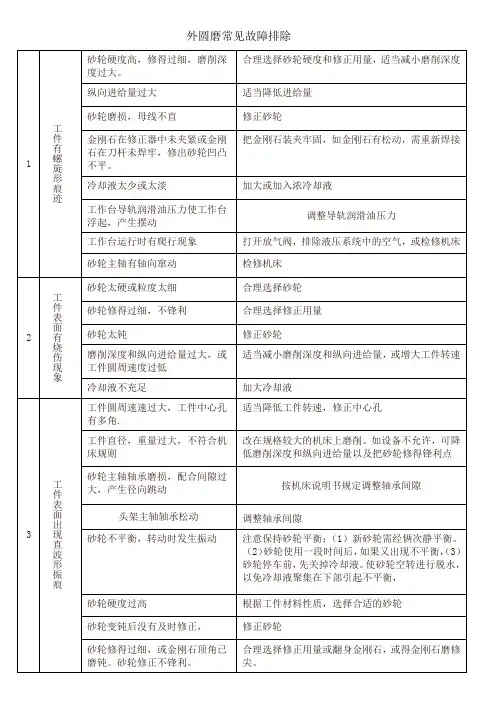

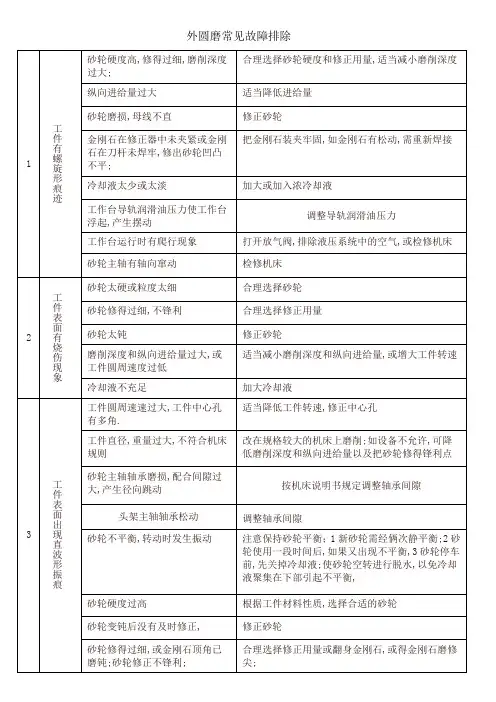

外圆磨床常见故障排除

数控外圆磨床常见缺陷及其解决方法
一、外圆磨床在磨削时工件容易弯曲
welcome
解析原因：
1.在外圆磨削时磨削量太大；
2.在外圆磨床磨削时，切削液供给不充分；
预防措施：
1.适当的减少外圆磨床的背吃刀量；
2.保证切削液供给充足；
二、轴肩旁外圆尺寸较大
welcome
解析原因：
1.数控外圆磨床换向工作台停留时间太短；
2.外圆磨床砂轮磨损、砂轮外角变圆。

预防措施：
1.延长外圆磨床工作台换向的停留时间。

2.要及时修正数控外圆磨床的砂轮，保证工件磨削的精度。

三、工件两端尺寸较大呈鞍型
welcome
解析原因：
1.数控外圆磨床的砂轮余越出工件端面太少；
2.外圆磨床工作台停留时间太短；
3.磨细长轴时，顶尖顶的太紧；
4.外圆磨床的中心架水平撑块压力太大；
预防措施：
1.正确调整外圆磨床工作台上换向撞块位置，使外圆磨床砂轮越出端面为1/3-1/2的砂轮宽度。

2.正切调整外圆磨床工作台停留时间；
3.调整外圆磨床顶尖压力。

4.正确调整外圆磨床中心架水平撑块位置。

外圆磨削质量缺陷原因分析与排除措施摘要：在外圆磨削加工过程中，在工件表面经常会产生各种各样的表面缺陷，常见的如表面存在波纹、表面划伤、烧伤、鱼鳞状痕迹等。

为了保证磨削的质量，不仅要保证磨床有较高的加工精度，还要保证砂轮有较好的磨削性能。

我们从检查的角度对外圆磨削这些质量缺陷，进行分析并给出相应的解决措施。

关键词：外圆磨削质量缺陷原因分析1.表面波纹缺陷在磨削加工的过程中，工件表面或多或少的都会留下一些加工波纹，表面的波纹是磨削加工过程中最常见的缺陷，形成表面波纹的原因是由于磨削过程中，磨床存在机械的振动，使砂轮在磨削工件时，与工件表面的接触力不能保证时刻一致，从而在工件的表面会留下不同的加工痕迹，由于振动的随机性，因此会产生不同的波纹。

常见的有直线的条纹、多边形波纹、鱼鳞斑纹和斜纹、螺纹线等。

（1）直线条纹产生原因及排除措施直线条纹的产生主要原因是由于磨削系统中存在的各种振动：①、由于砂轮的不平衡，在转动过程中产生的振动。

排除的方法：主要是在使用的过程中，保证砂轮的平衡质量，砂轮使用一段时间后，要对砂轮重新进行平衡性调整。

②、由于砂轮自身的硬度不均匀，在磨削的过程中引起振动。

排除方法：检查砂轮表面的硬度是否满足工艺的要求，如果硬度过高要更换硬度较软些的砂轮。

③、砂轮的修整量过大，或者是修整量不够。

排除的方法：对砂轮要进行合理的修整，修整量过大或不足同样会对工件的表面产生影响，根据要加工的工件进行合理的修整。

④、电机的振动引起的加工过程中砂轮的振动。

排除方法：电机要固定平衡，或者采用相应的隔振装置，如通过弹性零件吸收振动，消除电机的振动对磨削加工的影响。

⑤、砂轮的主轴与轴承这间的间隙过大，使砂轮在旋转时产生径向的跳动。

排除的方法：检查砂轮主轴与轴承间的间隙，按要求正确调整间隙。

（2）多边形波纹产生的原因及排除措施①、由于工件细长，在磨削过程中，工件由于刚性不足，产生振动。

排除的方法：在工件中间增加支撑架，提高支承的刚性，同时稍微降低进给量和进给速度。

机床维修技术之——外圆磨床的维修1、外圆磨床的主要作用是什么?答：外圆磨床主要用来加工回转体工件的外圆或内孔（需配备内圆磨具）。

外圆磨削的对象主要是各种圆柱体、圆锥体、带肩台阶轴，环形工件和旋转曲面等。

如MGl432A高精度万能外圆磨床主要用来加工高精度轴类、套类、箔材轧辊、环规、塞规等零件。

<O></O>2、外圆磨床的主要类型有哪些？其主参数指的是什么?答：外圆磨床主要类型有：万能外圆磨床，如M1450，M1432B，M1412，M1332B；高精度万能外圆磨床，如MGl432。

MGl432A，MGl432B；精密半自动外圆磨床，如MMBl420，MMBl412等。

外圆磨床主要技术参数有机床最大磨削直径、最大磨削长度、头架主轴转速、磨头主轴转速、工作台驱动速度等。

外圆磨床的主参数是最大磨削直径。

<O></O>3、M1432A万能外圆磨床液压传动系统主要起什么作用?答：M1432A万能外圆磨床液压传动系统除进行液压传动外，还利用液力消除间隙和进行液压自动润滑。

主要起如下作用：（1）控制工作台纵向运动。

（2）控制磨头快速进退运动。

（3）控制尾座套筒自动伸缩运动。

（4）液力消除间隙机构，保证砂轮进给的准确性。

（5）实现液压自动润滑。

<O></O>4、磨头、头架、尾座位置精度对加工精度有哪些影响?答：磨头、头架、尾座位置精度对加工精度的影响如下：（1）磨头、头架、尾座的等高度对工件尺寸精度的影响。

磨头、头架、尾座的等高度误差将使头架、尾座中心连线与砂轮主轴轴线在空间发生偏移，此时，磨出的工件表面将是一个双曲面。

（2）头架、尾座中心连线对磨头主轴轴线在水平面内的平行度误差对工件尺寸精度的影响。

当发生该项误差时，磨出的工件外形将是一个锥体，即砂轮成角度磨削，表面有螺旋形磨纹。

（3）磨头移动相对于床身导轨垂直度误差对加工精度的影响。

这项误差的最终结果是使主轴轴线与头架、尾座中心连线发生偏移，在磨轴肩端面时，将造成轴肩端面与工件轴线的垂直度误差。

外圆磨床简单加工问题及解决方法外圆磨床简单加工问题一、“烧刀”原因：1、砂轮没有及时修整很钝不锋利，磨削的砂料微刃已经失去切削功能，继续进行磨削加工，则会出现切削工程中，砂轮与工件之间摩擦力加大，产生温度较高的磨削热，就会造成工件表面的烧伤痕迹。

2、磨床让刀太厉害。

解决方法：及时修整砂轮。

（如砂轮修整好后，磨削几次又出现烧刀现象，则也许是砂轮粒度细了）二、“不锈钢的磨削烧伤”原因：与材料性能有关，热导率低、塑形高、韧性大、加工硬化趋势强等都是造成磨削烧伤的原因。

由于不锈钢材料的碳化物微粒和磨削中析出的硬化相的影响，还会造成材料组织的极大硬度差，这也是导致磨削烧伤的原因。

三、“不锈钢的磨削划伤”磨削划伤有两种：1、在磨削高温下形成，这类划伤一般比较深，划痕底部有涂覆物。

2、第二种是较浅的划伤，在划痕上无涂覆物，这种划伤主要是由磨粒凸出点、嵌塞在砂轮气孔中的浮砂、或者磨削液中混有磨粒挤入切削区形成的。

原因：1、工件材料：不锈钢中的Cr、Ni含量高，极易造成砂轮黏附，堵塞砂轮，从而会引起磨削表面划伤。

另外，不锈钢材料基体中的硬质点和析出相往往是造成磨削划伤的重要条件。

2、磨削液及供液方式：磨削液中易混入各种杂质，如磨粒、磨屑及碎粒等。

供液效果好，磨削划伤的临界温度值不易达到，则不会发生磨削划伤。

3、砂轮性能及砂轮修整：（砂轮气孔率对磨削划伤有影响。

气孔率大的砂轮，磨削时产生的划伤较少，而气孔率小的砂轮，磨削产生的划伤多。

这是由于气孔率较大的砂轮容屑空间大，磨屑或碎磨粒可挤进砂轮较大的孔穴中而不划伤工件加工表面）（砂轮修整状态对磨削划伤也有一定影响。

粗修整时在初始磨削时容易出现磨削划伤，但很快会减少，精修整时，初始获得高质量表面，经一段时间磨削，由于砂轮磨损和堵塞，将很快出现磨削划伤）4、磨削加工量（砂轮速度、径向进给量）减少或消除磨削划伤的途径：1、安装二次过滤系统；目的是为了避免在循环使用的磨削液中混入碎磨粒、磨屑和其他杂物，这是减少和消除磨削划伤的有效措施。

机床维修技术之——外圆磨床的维修1、外圆磨床的主要作用是什么?答：外圆磨床主要用来加工回转体工件的外圆或内孔（需配备内圆磨具）。

外圆磨削的对象主要是各种圆柱体、圆锥体、带肩台阶轴，环形工件和旋转曲面等。

如MGl432A高精度万能外圆磨床主要用来加工高精度轴类、套类、箔材轧辊、环规、塞规等零件。

<O></O>2、外圆磨床的主要类型有哪些？其主参数指的是什么?答：外圆磨床主要类型有：万能外圆磨床，如M1450，M1432B，M1412，M1332B；高精度万能外圆磨床，如MGl432。

MGl432A，MGl432B；精密半自动外圆磨床，如MMBl420，MMBl412等。

外圆磨床主要技术参数有机床最大磨削直径、最大磨削长度、头架主轴转速、磨头主轴转速、工作台驱动速度等。

外圆磨床的主参数是最大磨削直径。

<O></O>3、M1432A万能外圆磨床液压传动系统主要起什么作用?答：M1432A万能外圆磨床液压传动系统除进行液压传动外，还利用液力消除间隙和进行液压自动润滑。

主要起如下作用：（1）控制工作台纵向运动。

（2）控制磨头快速进退运动。

（3）控制尾座套筒自动伸缩运动。

（4）液力消除间隙机构，保证砂轮进给的准确性。

（5）实现液压自动润滑。

<O></O>4、磨头、头架、尾座位置精度对加工精度有哪些影响?答：磨头、头架、尾座位置精度对加工精度的影响如下：（1）磨头、头架、尾座的等高度对工件尺寸精度的影响。

磨头、头架、尾座的等高度误差将使头架、尾座中心连线与砂轮主轴轴线在空间发生偏移，此时，磨出的工件表面将是一个双曲面。

（2）头架、尾座中心连线对磨头主轴轴线在水平面内的平行度误差对工件尺寸精度的影响。

当发生该项误差时，磨出的工件外形将是一个锥体，即砂轮成角度磨削，表面有螺旋形磨纹。

（3）磨头移动相对于床身导轨垂直度误差对加工精度的影响。

这项误差的最终结果是使主轴轴线与头架、尾座中心连线发生偏移，在磨轴肩端面时，将造成轴肩端面与工件轴线的垂直度误差。

外圆磨床工作台往复不一致故障排除方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!外圆磨床是金属加工工艺中广泛使用的一种精密机床,工作台往复运动是其重要功能之一。

数控外圆磨床常见缺陷及其解决方法
1.加工精度不稳定
当使用数控外圆磨床进行加工时，可能会出现加工精度不稳定的情况，即在不同时间或不同工件上，加工精度会有所变化。

这可能是由于刀具磨
损或磨具磨损不均匀引起的。

解决方法是及时检查和更换磨具和刀具。

同时，定期检查磨床的工作状态和润滑情况，保证磨床正常工作。

2.磨削表面质量差
数控外圆磨床在进行磨削加工时，可能会出现磨削表面质量差的情况，即磨削后的工件表面粗糙度较高。

这可能是由于磨削参数设置不当、磨具
选择不当或磨削液不符合要求等原因造成的。

解决方法是合理设置磨削参数，选择适当的磨具，并使用符合要求的磨削液进行加工。

3.自动化程度不高
数控外圆磨床在自动化程度方面可能存在一定的缺陷。

在传统的数控
外圆磨床中，往往需要人工干预进行工件的夹紧和调整等操作。

解决方法
是引入更高级别的数控系统和自动化装置，实现工件的自动夹紧和自动调整，提高磨床的自动化程度。

4.能耗较高
5.磨削噪音大
6.润滑不良
数控外圆磨床在加工过程中需要进行润滑，以减少摩擦和磨损。

然而，有时润滑不良可能会导致磨床的工作效率下降和磨具寿命缩短。

解决方法
是定期检查润滑系统的工作状态，确保润滑剂的供应充足和均匀。

同时，定期清洗和更换润滑系统中的油液，保证润滑效果良好。

总之，数控外圆磨床常见的缺陷包括加工精度不稳定、磨削表面质量差、自动化程度不高、能耗较高、磨削噪音大和润滑不良等。

通过合理的操作和维护，可以解决这些缺陷，提高磨床的加工效率和加工质量。

磨床的常见故障与排除一、磨床机械部分常见故障及其排除方法1、磨床工作中产生强烈振动磨床在磨削过程中产生振动的原因如下：1）砂轮平衡不好。

2）砂轮主轴轴承间隙过大。

3）传动带松动或接头不好。

4）内圆磨削砂轮轴弯曲或安装不正确。

5）加工工件形状不对称，装夹时平衡不好。

6）磨床各部件之间连接不牢固或松动。

7）磨床安装时没有垫水平或与地脚螺栓连接不牢或松动。

8）工作环境振动的影响等。

实际工作中，应根据各种具体情况加以排除。

例如砂轮平衡不好，应将轮重新在静平衡架上再作一次平衡，直至达到要求后为止。

2、传动带打滑或工作时有不正常声响传动带打滑或工作时有不正常声响产生的原因如下：1）传动带初牵引力不够。

2）传动带与带轮之间的摩擦力不够。

3）加工工件过重或切削用量过大，磨床电动机带不动。

4）传动带压紧轮的压紧程度不够。

5）传动带因使用太久，过度伸长或沾有油污等。

要消除传动带打滑现象，可调节两带轮的中心距或加大压紧轮的压紧程（增大传动带对压紧轮包角），若调整后，传动带牵引力仍有少许不够时，可用香粉涂于传动带与带轮接触的那一面，以增大其摩擦力。

当传动带为牛皮带即带革时，不可以使用松香粉，以防止传动带折断。

3、砂轮主轴出现过热现象砂轮主轴出现过热现象的原因如下：1）砂轮主轴与轴承之间的间隙过小。

2）轴承与轴瓦间有灰尘、脏物。

3）轴承与轴瓦间摩擦表面欠光滑。

4）润滑油不足或润滑油粘度过大。

砂轮主轴出现过热时，应立即停车检查。

先检查润滑系统的工作是否能保轴承获得充分润滑，若是轴承与轴瓦间有脏物侵入，可以进行清洗。

若是轴承轴瓦间摩擦表面欠光滑，则需要刮削轴瓦工作面等。

4、磨床工作台相对于床身导轨产生偏斜这是由于床身导轨磨损严重而产生的，应当修刮磨床导轨。

5、磨床横向进给机构的进给不准确这种故障的发生，主要是横向进给丝杠与半螺母之间的间隙不准确，也可是刻度盘在手轮上有游动间隙或半螺母在砂轮架上固定不牢等原因。

可通过更磨损的半螺母或调整半螺母与丝杠的压力，消除刻度盘在手轮上的游动间隙及半螺母在砂轮架上紧固好等相应措施，横向进给不准的故障就可排除。

磨床在使用和维修过程中遇到的故障是多种多样的，不同的液压传动磨床由于液压系统之组合元件不同，其故障现象不同，即使是同型号磨床故障也各不相同。

系统中产生的故障，有的是某一液压元件失灵而引起;有的是液压系统中各液压元件综合性因素所造成;同时，机械、电器以及外界因素也会引起液压系统出现故障。

其中有些故障用调整方法即可解决，而有些故障则因使用年久，精度超差需经修复才能恢复其性能，也有些故障则是因为原始结构不良或因先天性潜在隐患所造成。

因此，液压系统各种故障的排除，需要具体问题具体分析，区别对待。

下面介绍在磨床修理中遇到的5种比较特殊的疑难故障,并对每种故障做了分析并详细介绍了故障排除方法。

1 卧轴矩台平面磨床磨头液动换向迟缓，有时不换向M7130型磨床磨头进给部分液压原理图如图1所示，但四川磨床厂、哈尔滨第一机床厂等制造厂的随机说明书中液压原理图上均未示出节流阀J。

而此节流阀在操纵箱实际结构中是存在的，只是隐藏于箱体内部，极不容易发现。

节流阀J在操纵箱中的安装位置如图2所示。

它的实际作用是，当先导阀受换向挡块作用或手动换向动作后，控制换向阀的压力油经先导阀进入换向阀一腔，换向阀另一腔的回油必须经节流阀J回至背压阀回油路回油，节流阀J的开口尺寸直接影响换向阀的换向时间，若堵塞则不能换向。

图2主视图为磨头操纵箱的外形图，排故时卸下堵头K，找到深孔底部缓冲节流螺钉，螺钉带有φ2 mm通孔，原制造厂曾用描图纸虚堵在φ2 mm孔中，随着机床使用时间的增长，小孔和描图纸上油污会越积越多，逐渐使φ2 mm小孔通流面积不稳定地变化，甚至时通时断，就导致上述磨头液动换向故障。

排除故障时卸下堵头K，拧出节流螺钉J，清洗疏通φ2 mm小孔即可。

2 平面磨床磨头进刀不均匀:平面磨床磨头进刀不均匀性按照出厂验收技术要求，只要不超过25%即为正常，在一般情况下排除进刀不均匀性故障并不困难，只要正确地调整进给分配阀的两面二端的节流螺钉即可，但是从我们对M7120A平面磨床大修和日常排故中遇到的不均匀故障来看，实际情况要复杂得多。

磨床常见故障及处理方法
磨床是工业生产中不可或缺的设备之一，但在长期使用中难免会出现一些故障，下面为大家介绍磨床常见故障及处理方法。

1.磨削不平整
磨削不平整是磨床常见的故障之一，解决方法有：
（1）检查砂轮平衡；
（2）更换砂轮或切削速度；
（3）调整工件支撑装置。

2.磨机闸动作不灵敏
闸动作不灵敏是影响磨削质量的直接因素，解决方法有：
（1）清洁闸片表面灰尘；
（2）更换闸片及时清洗和检修液压系统。

3.磨床主轴卡滞
磨床主轴卡滞时磨床就无法正常工作，解决方法有：
（1）清洁主轴表面；
（2）检查润滑系统；
（3）检查主轴轴承。

4.磨床异响
磨床异响有可能是磨床设备内部发生了问题，解决方法有：
（1）检查仪表表盘；
（2）对磨床进行逐级振动分析；
（3）排除异响产生的原因并进行相应的修理。

总之，磨床常见故障处理方法需要综合考虑，视具体情况来处理，及时维护保养才能使磨床长期稳定运行。

外圆磨床常见的故障及解决方法一、外圆磨床加工工件时表面有螺旋线的原因:主要原因是由砂轮的母线平直性差，有凹凸现象，使砂轮和工件表面仅是部分接触，磨削时就容易出现螺旋线其产生原因有以下几点:1、机床工作台纵向速度和工件旋转线速度过高。

2、砂轮轴心线和机床工作台导轨不平行。

3、机床工作台导轨润滑油压力大，而且过多，致使工作台漂浮。

4、砂轮修整后，边缘为倒角。

5、修整砂轮时，冷却不均与。

6、横向进给量过大。

7、砂轮修整不良。

8、尾架套筒与锥度配合不良。

9、机床工作台移动时有爬行。

二、引起外圆磨床加工工件表面有波纹的原因:1、砂轮静平衡差。

2、砂轮硬度过高或砂轮粘度不均，砂轮变钝，与工件摩擦力增大,使工件周期性振动增大。

3、砂轮主轴瓦磨损，配合间隙大主轴在旋转中有漂浮，使砂轮产生不平衡，产生振动。

4、砂轮法兰盘锥孔与砂轮主轴锥端配合接触不良，磨削时引起砂轮跳动。

5、砂轮架电动机振动，传动皮带过紧、松或长短不一致产生振动。

6、砂轮架电动机平衡差。

7、工件中心孔与接触不良。

8、工件顶的不合适，过紧使工件旋转不均匀，过松使系统刚性降低。

三、外圆磨床加工工件时工件表面有突然拉毛痕迹的原因:主要是由于粗粒度砂轮磨粒脱落，夹在砂轮和工件之间形成的1、粗磨时遗留下来的痕迹在精磨时未磨去。

2、冷却液中有磨粒存在。

3、材料韧性太大。

4、粗粒度砂轮在刚修整好时磨粒脱落。

5、砂轮太软。

6、砂轮未修整好，有凸起的磨粒，在磨削中磨粒破碎或脱落。

四、外圆磨床加工工件时工件表面有细拉毛痕迹:主要原因是细粒度砂轮磨粒破碎或脱落在砂轮和工件之间形成的1、砂轮太软。

3、冷却液不清洁，导致冷却液中碎粒或脱离的细磨粒嵌挤在砂轮和工件之间滚转而造成。

五、外圆磨床加工工件圆柱度差产生鼓形或鞍形的原因1、机床安装水平产生变动。

2、工件刚性差，磨削时产生让刀。

3、中心架调整不到位。

4、磨细长轴时顶的太紧，工件弯曲变形。

5、砂轮表面不锋利。

六、外圆磨床加工工件时工件表面有烧伤的主要原因:1、砂轮过钝。
