《三相异步电动机的正反 转控制线路》教学课件
❖ 在实际生产中 ❖ 机床工作台需要前进与
后退；
❖ 万能铣床的主轴需要正 转与反转；
❖ 起重机的吊钩需要上升 与下降；
❖ 正转的控制线路能否满 足这些生产机械的控制 要求？为什么？
接触器联锁正反转控制线路
利用两个交流接触器交替工作，改变电源 接入电动机的相序来实现电动机正反转控制。
• 实验目的： • 1.练习小白鼠的捉拿及腹腔注射。 • 2.认真观察药物剂量对药物作用影响的实验
并记录实验结果。
1.水合氯醛的药理作用？
FR
KM2
停转
停转
KM2
按停止按钮SB3
KM1线 圈断电

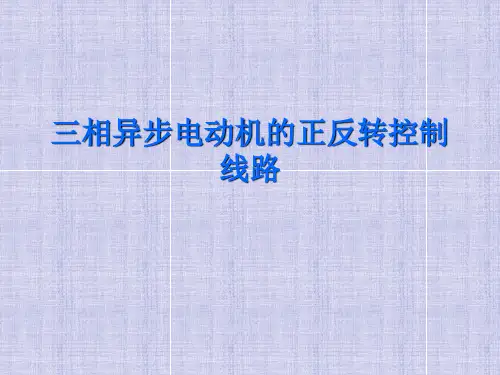

三相异步电动机的正反转控制 线路
本次授课的目的与要求：
• 认知目标：了解三相异步电动机正反转；
掌握正反转线路图分析、画图。
• 能力目标：对照线路图能实际接线实现正
反转功能。
• 德育目标：培养学生安全操作；养成良好
的接线、检修习惯。
• 情感目标:画图通过老师和学生共同画出，
课堂互动性好，增强学生兴趣和积极性。
一、接触器ห้องสมุดไป่ตู้锁正反转控制线路
• （一）电动机反转 • 当改变通入电动机定子绕组的三相电源相
序，即把接入电动机三相电源进线中的任 意两相对调接线时，电动机可实现反转
（二）主电路电路图
（三）控制电路电路图
（四）联锁控制
• 1.在接触器正反转控制线路中，如果同时按下正
转和反转按钮，会出现什么情况？KM1、KM2都 得电，正转反转同时接通，电动机不能运行。如 果在KM1线圈上面串联KM2的辅助常闭触头，在 KM2线圈上面串联KM1的辅助常闭触头
• 一）接触器联锁正反转控制线路的缺点 • 接触器联锁正反转控制线路中，电动机从
正转变为反转，必须先按下停止按钮后， 才能按反转启动按钮，否则由于接触器联 锁作用，不能实现反转。因此线路工作安 全可靠，但操作不便。
（二）接触器、按钮双重联锁
• 1.将接触器联锁正反转控制线路进行改进，
按下反转按钮电动机直接由正转变成反转， 按下正转按钮电动机直接由发反转变成正 转，如何进行改进才能实现这样的功能那？
• 2.联锁（互锁）：当一个接触器得电动作时，通
过其辅助常闭触头使另一个接触器不能得电动作， 接触器之间这种相互制约的作用叫做接触器联锁。 实现联锁作用的辅助常闭触头称为联锁触头（互 锁触头）
联锁控制电路图

SB1
松开SB1
KM1
KM2 SB2 KM1 SB3 KM2
FR U V M 3~ W
KM1
KM2

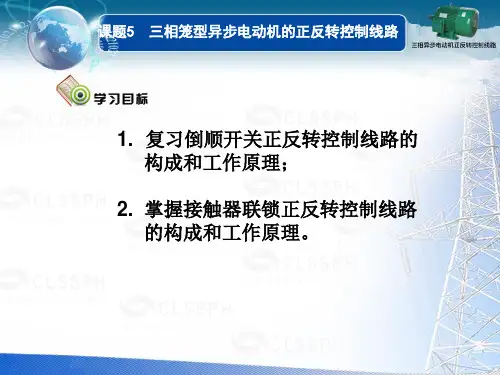

课题5
三相笼型异步电动机的正反转控制线路
思考
以上电路可以控制电动机的正 反转，但是如果不小心按下了SB2 的同时也按下了SB3，也就是线圈 KM1和KM2同时得电，会出现什么 情况呢？
课题5
三相笼型异步电动机的正反转控制线路
KM2
课题5
三相笼型异步电动机的正反转控制线路
QS
FU1
FU2 KH
L1 L2 L3
SB1
合上电源开关 QS
KM1
KM2 SB2 KM1 SB3 KM2
KH U V M 3~ W KM1 KM2
课题5
三相笼型异步电动机的正反转控制线路
QS L1 L2 L3
FU1
FU2
KH
SB1
按SB2 KM1线圈得电
1
QS L1 L2 L3 FU1
在主电路中， 如果两个接触器同 时吸合，会出现什 么情况？
U ---L1 V ---L2 W---L3
KM1
KM2
KH
U V
M 3~
W
U ---L3 V ---L2 W---L1
课题5
三相笼型异步电动机的正反转控制线路
FU2 KH
2
如何保证KM1、KM2不同时吸合？
L1 L2 L3
熔断器
FU QS
手柄扳至“顺”位置
U V
W
U —L1 V —L2 W—L3
电动机正转
M 3~
课题5
三相笼型异步电动机的正反转控制线路
L1 L2 L3

SB3
SB1
机械互锁
KM2
KM1
FR
KM1 SB2
KM2
KM1 KM2
电气互锁
两种互锁方式 同时采用的双 重互锁，更为 可靠。
二.电动机的行程控制电路
(正转）
机械工作台
A
（反转）B
限位行程控制电路
SQA A
SB1
SB2 KM1
SB3 KM2
SQB B
KM2SQB
KM
1
FR
KM1SQA
KM
2
在基座A、B处分别 装设行程开关SQA、 SQB,在生产机械上 装有撞块A、B。要 求在A处或B处自动 停止。
一.电动机的正、反转控制电路
ABC
Q FU
KM1 FR
M 3
实现正反转，只要将电源 线任意两根对调即可。
KM
2
用两个接触器实现正反
转。KM1工作时正转，
KM2工作时就反转。图
中对调了A与C线。
电动机的正、反转控制电路
ABC
Q FU
SB1
KM1
KM
2
FR
M 3
正转控制电路
FR SB2
KM2
KM1
KM1 SB3
KM1
KM2
KM2
反转控制电路
电路的操作过程：
ABC
Q
F U
KM1
K M2
FR
按SB2KM1线圈通电K锁 KM1常闭辅助触点断开实现互
FR 锁
SB1
KM2 SB2
KM1 按SB1KM线圈断
KM1 KM1
电M停转 KM2
SB3
KM2
M 3
