234第十一章 钢筋混凝土电杆计算举例设计一种杆型的程序,大致有以下几个步骤:1.根据线路的电压和使用的导线型号确定电杆的结构型式;2.按第八章的相关规定计算设计荷载并绘制荷载图;3.计算电杆的设计弯矩和钢筋配置;4.计算横担、吊杆、抱箍等铁附件;5.根据地质条件计算卡盘、底盘、拉线盘等基础。
部份例子中的最大风速相当于新规范距地15m 的基本风速。
第一节 拔梢单杆一、设计条件1.杆型如图11-1所示,35kV 拔梢上字型直线杆,固定横担。
2.导线为LGJ-70,地线为GJ-25。
设计水平档距200m ,垂直档距300m 。
3.电杆采用C40混凝土,钢筋A3。
4.地基为可塑亚粘土,地下5m 范围无地下水。
5.气象条件如表11-1所列。
二、各种情况下的设计荷载如表11-2所示。
三、主杆计算 (一)已知数据主杆为梢径φ190mm ,锥度1/75,杆高18m (上段10m ,下段8m )的环形截面钢筋混凝土电杆,环厚50mm ;断导线时地线的应力为320N/mm²,地线金具串长为170mm ;(二)正常最大风情况主杆弯矩及纵向钢筋的配置 图11-1 35kV 拔梢直线杆 经比较杆顶纵向钢筋受构造最小配筋控制,其它受最大风情况控制。
最大风时,电杆的弯矩按下式计算,计算结果如表11-3所列。
01.15 1.15[]x qx i i M M Ph PZ M ==∑++ 根据正常最大风情况的弯矩计算结果,并结合电杆构造配筋的要求,初选配筋如图11-2所示。
根据初选配筋,按下式计算得出各截面的设计抗弯矩如表11-4所示。
u ssin sin sin t cm y s sM f Ar f A r παπαπαππ+=+2.5y scm y sf A f A f A α=+ 1 1.5t αα=-根据表11-3、11-4的计算结果,比较电杆弯矩图11-3,可见电杆的设计弯矩均大于最大风荷载产生的弯矩M df ,故在最大风情况下,电杆的强度满足要求。
输电线路杆塔荷载设计计算陈斌;盖永志;陈鹏;宋志昂【摘要】Base on 5B2 module of the transmission line generaldesign,complied with the code for design of 110kV ~ 750kV overhead transmission line,this paper discussed the calculation of tower load in the design of high voltage overhead transmission lines,and offered the parameters of work condition that are in reference wind speed and design ice thickness.This paper also provided technological reference on planning and design of pole-towers.%依据5B2模块输电线路通用设计,结合GB 50545-2010《110~750 kV架空输电线路设计规范》国家标准的实施,重点讨论高压架空输电线路设计中的杆塔荷载计算问题,给出基本风速、设计覆冰等工况下风压和张力的参数取值,同时可为杆塔规划设计提供技术参考。
【期刊名称】《山东电力技术》【年(卷),期】2011(000)006【总页数】5页(P18-22)【关键词】通用设计;杆塔荷载;工况【作者】陈斌;盖永志;陈鹏;宋志昂【作者单位】山东电力工程咨询院有限公司,山东济南250013;山东电力工程咨询院有限公司,山东济南250013;山东电力工程咨询院有限公司,山东济南250013;山东电力工程咨询院有限公司,山东济南250013【正文语种】中文【中图分类】TM7530 引言2005年,国家电网公司组织编制了“110~500 kV输电线路通用设计”,并在系统内推广应用,取得了良好的效果。
皖电东送淮南—上海输变电工程杆塔荷载及铁塔计算原则中国电力工程顾问集团公司二〇〇八年九月目录1设计依据 (1)1.1 技术标准及规程规范 (1)1.2 设计气象条件 (1)1.3 导地线参数 (3)1.4 绝缘子及金具等相关参数 (3)1.5 地线保护角 (4)2荷载取值原则 (5)2.1 重现期及结构重要性系数 (5)2.2 荷载 (5)3杆塔荷载条件 (10)3.1 水平档距 (10)3.2 垂直档距 (11)3.3 代表档距 (11)3.4 最大使用档距 (11)3.5 Kv值 (11)4荷载工况 (11)4.1正常运行 (12)4.2 断线工况 (12)4.3 不均匀冰工况 (12)4.4 安装工况 (13)4.5 终端杆塔 (13)4.6 验算情况 (13)4.7 抗串倒塔荷载 (13)4.8 OPGW开断塔 (14)4.9 气象区分界塔 (14)5其它 (14)1.设计依据1.1 技术标准及规程规范适用于电力送电线路工程项目的法令、法规、标准、规程、规范、规定等的最新有效版本。
主要标准如下:(1)《架空送电线路基础设计技术规定》(DL/T 5219-2005);(2)《送电线路铁塔制图和构造规定》(DLGJ136-1997);(3)参照执行《110-750kV架空输电线路设计技术规范》(报批稿)、《架空送电线路杆塔结构设计技术规定》(DL/T5154-2002)、《重覆冰架空输电线路设计技术规程》(报批稿)及其他有关规程、规范、技术规定和参考资料;(4)《1000kV交流架空输电线路设计暂行技术规定》(Q / GDW 178-2008);(5)本工程相关专题研究报告;(6)中国电力工程顾问集团公司出台的特高压相关规定。
1.2 设计气象条件设计气象条件表1.3 导地线参数地线支架垂直和水平荷载按照LBGJ-240-20AC增大5%开。
1.4 绝缘子及金具等相关参数(1)绝缘子长度本次铁塔规划,盘式或合成绝缘子净长按照10.53m执行,绝缘子串长度参考华东院提供绝缘子串组装图相应串型确定。

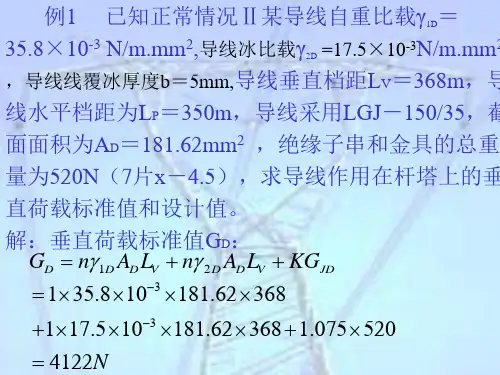

杆塔荷载确定及荷载图 - 电力配电学问1.垂直荷载的计算(1)式中G—导线或避雷线的垂直荷载,N;g—导线或避雷线的垂直比载(g1或g3),N/m·mm2;S—导线或避雷线截面,mm2;—垂直档距,m;Gj—绝缘子串总重量,N。
无论是安装状况或断线状况,一般需有工作人员在杆塔上作业,因此在计算安装状况及断线状况荷载时,应考虑工作人员在杆塔上作业的附加荷载。
此外,还应考虑提升导线时冲击系数1.1-1.2。
2.水平荷载(1)杆塔风压荷载。
当风向与线路方向垂直时,杆塔风压荷载按下式计算(2)式中Pp—风向与线路方向垂直时的杆或塔身风压,N;v—设计风速,m/s;C—风载体形系数,对环形截面电杆取0.6,矩形截面杆取1.4,角钢铁塔取1.4(1+η),圆钢铁塔取1.2(1+η);F—风压方向杆、塔身侧面构件的投影面积m2;η—空间桁架背面的风压荷载降低系数。
同理,导线、避雷线风压荷载的计算风速也按其悬挂平均高度进行修正。
(2)导线、避雷线的风压荷载为:(2)式中P—导线或避雷线的风压荷载,N,θ—线路转角(°);g—导线或避雷线的风压比载,N/m·mm2;—水平档距(断线时,断线相计算水平档距取/2),m;—绝缘子串风压(工程计算中常忽视),N。
3.杆塔荷载及倒拔校验(1)杆塔荷载校验荷载校验可用下列三种方法。
1) 铁塔荷载图校验计算出杆塔实际承受的荷载与所选杆塔的设计荷载图相比较,不超出杆塔允许荷载即为合格。
在计算实际荷载时有时可不全部计算,而只计算起把握作用的水平风荷载和垂直荷载。
铁塔荷载图如图1所示。
2) 钢筋混泥土杆塔最大弯矩校验有的钢筋混泥土电杆给出允许最大弯矩。
可计算出杆塔实际承受最大弯矩,不超过允许值并略有裕度即校验合格。
3)水平档距、垂直档距校验有的杆塔给出杆塔使用导线截面、气象条件和设计杆塔时所用的设计水平档距及垂直档距。
这时,假如所设计线路与杆塔使用条件相符,只要实际水平档距、垂直档距相应小于设计水平档距、设计垂直档距,即校验合格。
微地形区域输电线路杆塔电线风荷载计算方法1. 引言大家好,今天咱们来聊聊一个看似枯燥但其实充满趣味的课题——微地形区域的输电线路杆塔电线风荷载计算方法。
听起来像是个工程师的专属话题,其实它关系到我们每个人的日常生活。
你想想,咱们的生活离不开电,电从哪里来?没错,就是那些高高的输电塔。
今天就让我们用轻松的方式,一起捋一捋这些看似复杂的计算。
2. 风荷载的基础知识2.1 什么是风荷载?首先,得跟大家普及一下什么是风荷载。
简单来说,就是风对杆塔和电线施加的压力。
想象一下,像是在海边,海风呼啸而来,把你吹得东倒西歪的感觉,嘿,那就是风荷载在作怪!风荷载可不是小事,它关系到杆塔的稳定性和安全性。
要是风力太大,杆塔可就得受不住,真是“千里之行,始于足下”,得从计算开始。
2.2 微地形的影响再说说微地形。
大家知道,地形复杂的地方,风的流动也是五花八门。
有的地方风速快得像追风少年,有的地方则是慢得像蜗牛。
这就得我们在计算风荷载时,得考虑这些“微地形”因素。
比如说,有些地方是山谷,有些地方是平原。
风在山谷里转弯抹角,风速可能会加快。
而在开阔的平原上,风就能肆意妄为,简直就是“风吹草低见兔子”。
3. 风荷载计算的方法3.1 数据收集那么,风荷载到底怎么计算呢?首先,咱得收集一些数据。
比如说,风速、杆塔高度、地形特征等等。
你想,要是数据不准确,那计算出来的结果就像打了无数个无用的草稿,白忙活了。
所以,第一步,得像个侦探一样,仔细收集数据。
3.2 计算公式接下来,就得运用公式了。
这些公式可不是简单的加减乘除,而是结合了很多复杂的数学知识。
不过别担心,公式也没那么可怕,学会了就能轻松应对。
风荷载的计算公式一般是基于风速和杆塔的特性来进行的。
比如说,风速越大,荷载就越大,这个道理大家都懂。
可以想象一下,风把一片树叶吹得飞得老高,那电线肯定也是受不了的。
再说到杆塔的高度,越高的杆塔,承受的风荷载就越大。
就像打篮球,投篮的高度越高,越容易被风干扰。

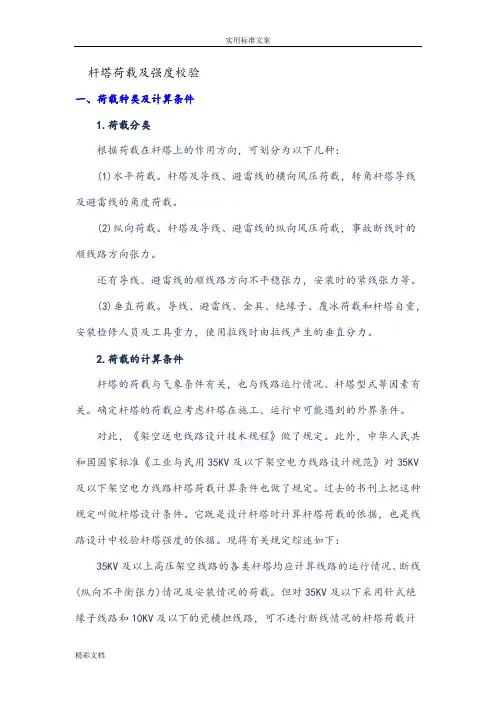

杆塔荷载及强度校验一、荷载种类及计算条件1.荷载分类根据荷载在杆塔上的作用方向,可划分为以下几种:(1)水平荷载。
杆塔及导线、避雷线的横向风压荷载,转角杆塔导线及避雷线的角度荷载。
(2)纵向荷载。
杆塔及导线、避雷线的纵向风压荷载,事故断线时的顺线路方向张力。
还有导线、避雷线的顺线路方向不平稳张力,安装时的紧线张力等。
(3)垂直荷载。
导线、避雷线、金具、绝缘子、覆冰荷载和杆塔自重,安装检修人员及工具重力,使用拉线时由拉线产生的垂直分力。
2.荷载的计算条件杆塔的荷载与气象条件有关,也与线路运行情况、杆塔型式等因素有关。
确定杆塔的荷载应考虑杆塔在施工、运行中可能遇到的外界条件。
对此,《架空送电线路设计技术规程》做了规定。
此外,中华人民共和国国家标准《工业与民用35KV及以下架空电力线路设计规范》对35KV 及以下架空电力线路杆塔荷载计算条件也做了规定。
过去的书刊上把这种规定叫做杆塔设计条件。
它既是设计杆塔时计算杆塔荷载的依据,也是线路设计中校验杆塔强度的依据。
现将有关规定综述如下:35KV及以上高压架空线路的各类杆塔均应计算线路的运行情况、断线(纵向不平衡张力)情况及安装情况的荷载。
但对35KV及以下采用针式绝缘子线路和10KV及以下的瓷横担线路,可不进行断线情况的杆塔荷载计算。
(1)正常运行情况。
各类杆塔的运行情况,应采用下列荷载计算条件:①最大风速、无冰、未断线;②覆冰、相应风速、未断线;③最低气温、无风、无冰、未断线(适用于终端杆塔和转角杆塔)。
(2)断线(不平衡张力)情况。
分以下几种)情况考虑:1) 直线型杆塔(包括悬垂转角杆塔)的断线(不平衡张力)情况单回路或多回路直线型杆塔(包括悬垂转角杆塔)的断线(不平衡张力)情况,应采用下列荷载计算条件:①断一根导线(或一相不平衡张力)、避雷线未断、无风、无冰。
②一根避雷线有不平衡张力、导线未断、无风、无冰。
其中,单导线的断线张力和避雷线的不平衡张力计算应采用数值参见有关文献。

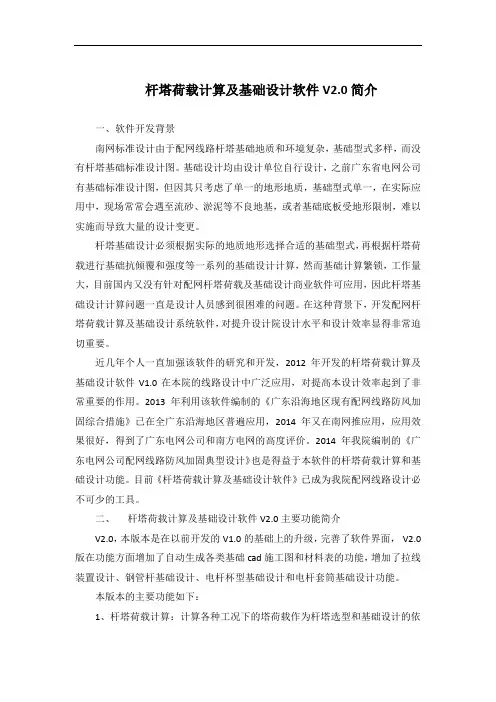

杆塔荷载计算及基础设计软件V2.0简介一、软件开发背景南网标准设计由于配网线路杆塔基础地质和环境复杂,基础型式多样,而没有杆塔基础标准设计图。
