输电线路杆塔荷载设计计算
输电线路杆塔荷载设计计算陈斌;盖永志;陈鹏;宋志昂【摘要】Base on 5B2 module of the transmission line generaldesign,complied with the code for design of 110kV ~ 750kV overhead transmission line,this paper discussed the calculation of tower load in the design of high voltage overhead transmission lines,and offered the parameters of work condition that are in reference wind speed and design ice thickness.This paper also provided technological reference on planning and design of pole-towers.%依据5B2模块输电线路通用设计,结合GB 50545-2010《110～750 kV架空输电线路设计规范》国家标准的实施,重点讨论高压架空输电线路设计中的杆塔荷载计算问题,给出基本风速、设计覆冰等工况下风压和张力的参数取值,同时可为杆塔规划设计提供技术参考。
【期刊名称】《山东电力技术》【年(卷),期】2011(000)006【总页数】5页(P18-22)【关键词】通用设计;杆塔荷载;工况【作者】陈斌;盖永志;陈鹏;宋志昂【作者单位】山东电力工程咨询院有限公司,山东济南250013;山东电力工程咨询院有限公司,山东济南250013;山东电力工程咨询院有限公司,山东济南250013;山东电力工程咨询院有限公司,山东济南250013【正文语种】中文【中图分类】TM7530 引言2005年，国家电网公司组织编制了“110～500 kV输电线路通用设计”，并在系统内推广应用，取得了良好的效果。
第十一章杆塔荷载计算
（3）垂直档距 按经验一般取(1. 25-1. 7) Lh,或按水平档距加大（50-100) m （4）代表档距 代表档距与导线张力有关，随电压等级和地形条件而 变化。根据设计经验220kV线路，在平地上代表档距可取 200-350m，山地可取200-600m。另外根据实际工程的统计 分析，约有80%左右的代表档距小于标准杆塔高的标准档 距，且为杆高标准档距的0. 7-0. 9倍左右，另外有10%20%的代表档距大于杆高标准档距，其值为杆高标准档距 的1. 2- 1. 5倍左右。
作用方向
（1）横向水平荷载：顺横担方向作用的 水平荷载，导、地线的风荷载、杆塔身 风荷载和导地线的角度合力。
（2）纵向水平荷载：垂直于横担方向的 水平荷载，导、地线的不平衡张力、断 线张力及杆塔、导线、地线的纵向风荷 载，安装时的紧线张力。
（3）垂直荷载：指垂直于地面方向作用 的荷载，包括导、地线及附件自重、杆 塔、横担自重、覆冰重及拉线下压力、 安装检修时人员、工器具重力。
4、设计档距初值的确定
标准挡距 与杆塔的经济呼称高相应的挡距，称为标准挡距
(2) 水平档距 平原地区线路，可取杆高标准档距Lb的1. 05-1. 1倍。
丘陵和山地线路，水平档距的变动范围较大，一般按地 形分段、分级取值。如110线路一般可将水平档距Lh分 级为450, 600, 750, 900m，按不同级的水平档距设计若干 种高度的杆塔以适应地形复杂地区的需要。
11.1. 3荷载系数
为了采用同一标准进行受力的比较和尺寸选择，用荷载 系数kH来表征各种情况的荷载对杆塔安全可靠性的要求。
11. 2各种挡距的确定
计算杆塔荷载时，常用到三个设计档距:垂直档距,水平 档距和代表档距 1、水平档距：
第一讲 杆塔荷载
G n 2 ALV
覆冰时
G KGJ
' j
式中
K覆冰系数
3．杆塔自重荷载 杆塔自重荷载可根据杆塔的每根构件逐一统计计 算而得，也可根据设计经验，参照其它同类杆塔资 料，做适当假定获得。 2 m m 例1-1 已知某导线自重比载γ1D＝35.8 N/m. 导 线垂直档距LV＝368m，导线水平档距为LP＝245m，导线 采用LGJ－150/35，截面面积为AD＝181.62 m m2 ，绝缘子 串和金具的总重量为530N（7片x－4.5），求导线作用在 杆塔上的垂直荷载标准值。 解：导线重量GD： GD 1D AD LD GJD
2、杆塔呼称高度 杆塔下横担的下弦边缘线到地面的垂直距离H称 为杆塔呼称高度 H=+fmax+hx+h 式中 λ绝缘子串的长度（包括金具的长 度）； fmax导线的最大弧垂； hx导线到地面、水面及被跨越物的安 全距离（查《线路设计规范》、 《线路设计技术规程》）； h考虑测量、施工误差等所预留宽度。
T1 α1
T1
T1 T 1 sinα 1 T 2 sinα 2
α 2
T1
T1
T1 T 1 sinα 2 T 2 sinα 2
α2 T2 T2 T2
α 2
图1－2a
图1－2b
2．不平衡张力：产生纵向荷载（如图1－3） △T=T1COSα1-T2COSα2 当α1＝α2＝α／2时 则： △T=（T1-T2）cosα／2 当T1=T2时，△T=0；当α=0时，为直线型杆塔， △T =T1-T2。
36.8 103 181.62 368 520 2913 N
二、导线、避雷线张力引起的荷载计算 张力引起的荷载是不平衡张力 直线型杆塔： （1）正常运行情况 不出现不平衡张力，但当气象条件发 生变化时，或因档距、高差不等引起 荷载改变，从而产生纵向不平衡张力。 （2）事故断线时 在纵向产生断线张力。

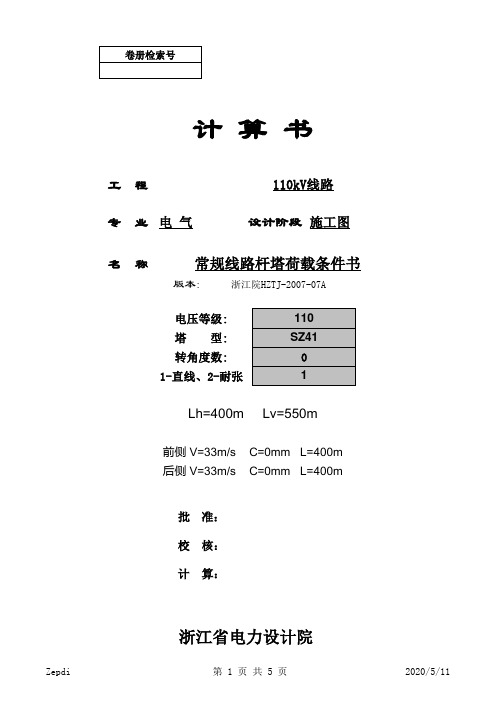

常规线路杆塔荷载条件计算书
4087
4170
3973
4131
4170
4116
8877
8997
8809
8944
8997
8920
0
0
0
0
0
0
地线前侧 地线后侧 张力(N)/相 导线前侧 导线后侧
15766 15766 24676 24676
16743 16743 26109 26109
23845 23845 35759 35759
控制工况
年平均气温 年平均气温
气 温(℃)
25 25
荷载(N/m) 张 力(N)
13.2292 6.3743 24676 15766
前侧
600Leabharlann 后侧600LGJ-400/35 OPGW-110
年平均气温 年平均气温
25 25
13.2292 6.3743
24676 15766
高空风压系数是否自动计算(1-是,0-否)：
1
设计风速基准计算高度(m) Zepdi
15 2015-7-9
第 2 页 共 5 页
1. 前侧(大号侧)设计参数 1.1 设计参数 档距(m) 400 工况 冰厚(mm) 风速(m/s) 气温(℃) 导线: 垂直荷载(N/m) 水平荷载(N/m) 综合荷载(N/m) 张力(N/根) 垂直档距(m) 高空风压系数kz 地线: 垂直荷载(N/m) 水平荷载(N/m) 综合荷载(N/m) 张力(N/根) 垂直档距(m) 高空风压系数kz 风荷载调整系数 1.2 附件参数 类别 绝缘子型号 绝缘子片数 每串联数 串长(m) 每串重量(N) 1.3 荷载计算表 上 导线线条 中 下 导线绝缘子串 上 耐张
杆型和铁塔计算书(含荷载和弯矩值计算)
0.75
0.7
0.61
0.61
1.2
1.3
杆塔风振系数β
7
部位
杆塔总高度 ＜30
塔身
1
基础
1
导线最大张力 安全系数 转角度数
6
75620
6
30
0.517638
张力荷载
6523.965397
JKLGYJ-120/20
21.87 41000
JKLGYJ-150/20
23.47 46630
JKLGYJ-185/25
采用。）
η值：杆塔背面风荷载降低系数（钢管杆采用）， 具体见《架空输电线路钢管杆设计技术规定》选用
；C:密集建筑群市区；D:密集且多
风振系数β 杆塔总高度 20-50 1.2 1
Ws=β·μs·μz·A·Wo 0.91875
基本风压 （Wo） 0.765625
杆塔风振系数β 1
导线覆冰自重
g1=（g0+gb）*lp
·
离地面或海平面高 度 5 10 15 20 30 40 50 60 70
A
1.17 1.38 1.52 1.63 1.8 1.92 2.03 2.12 2.2
风压高度变化系数μz 地面粗糙度类别
B
C
1 1 1.14 1.25 1.42 1.56 1.67 1.77 1.86
0.74 O.74 0.74 0.84
1 1.13 1.25 1.35 1.45
A:近海、湖岸、沙漠地区；B：田野、乡村、丛林、丘陵或房屋稀少乡村；C:密集建筑群市区；D 高楼建筑群城市市区
表
27≤V＜31.5
≥31.5
JKLGYJ-50/8
浅谈输电线路杆塔的荷载计算
浅谈输电线路杆塔的荷载计算浅谈输电线路杆塔的荷载计算【摘要】文章从输电线路杆塔荷载的分类、杆塔风荷载及杆塔安装荷载的计算进行了阐述，从而使设计人员在进行杆塔结构设计计算时，对杆塔结构荷载分析有进一步的认识.【关键字】杆塔荷载；结构设计；直线杆塔；转角杆塔1.杆塔荷载分类按荷载随时间的变异划分：永久荷载、可变荷载、特殊荷载。
按荷载作用在杆塔上方向划分：水平荷载、垂直荷载及纵向荷载。
2.杆塔标准荷载计算方法2.2导、地线风荷载的计算导、地线水平风荷载标准值：WX= α W0 μz μs β C d L p B sin2θ式中：W0 -其本风压标准值（kN/m2）。
W0=V2/1600，V为基准高度为10m的风速（m/s）。
α ―风压不均匀系数；LP?水平档距（m）；μz ―风压高度变化系数；β C―导线或地线的风荷载调整系数μs―导线或地线的体型系数；d―导线或地线的外径或覆冰时的外径；B―覆冰时风荷载增大系数，5mm冰取1.1，10mm冰取1.2；θ―实际风荷载的风向与导、地线的夹角。
3.杆塔安装荷载锚线是指在直线型杆塔上放线、紧线时，当一边导线已按要求架好，由于直线型杆承受纵向水平荷载能力较小，相邻档导线用临时拉线锚在地上的过程，如图3所示，作用在横担上的力分别为：式中：G、P?分别为所锚导线或地线的垂直荷载和横向荷载，N；T?安装时导线或地线的张力；b―临时锚线与地面的夹角；图3n?垂直荷载或横向荷载的分配系数，当相邻档距和高差相等，一般取n=0.53.3紧线荷载计算（如图4所示）①相邻档尚未挂线时作用在横担上的力：垂直荷载：?G=nG+T1sinb+K T sing+G a N横向水平荷载：?P=n P N纵向不平衡张力：DT=0② 相邻档已挂线作用在横担上的荷载：垂直荷载：?G=n G+K T sing+G a N横向水平荷载：?P=n P纵向不平衡张力：DT=0式中：n?导线垂直荷载或横向水平荷载分配系数；G、P?该根（或相）导线或地线的垂直荷载和横向水平荷载，N；K―动力系数，取K=1.2；b―临时拉线与地面的夹角；g―牵引钢丝绳与地面的夹角；T1―临时拉线的初张力，一般T1=5000～10000 N；T?导线或地线安装张力，N；G a―附加荷载，N4.结束语本人对输电线路杆塔荷载的计算方法及一些参数取值进行了梳理，希望对同行有一定的帮助.我们在进行杆塔结构设计时对杆塔结构受力有了清晰的认识，才会保证杆塔结构设计的合理性和安全性。
