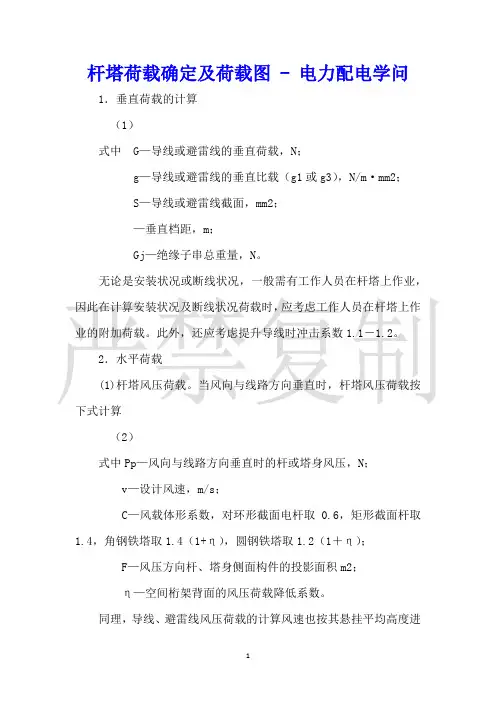

杆塔荷载确定及荷载图 - 电力配电学问1．垂直荷载的计算（1）式中G—导线或避雷线的垂直荷载，N；g—导线或避雷线的垂直比载（g1或g3），N/m·mm2；S—导线或避雷线截面，mm2；—垂直档距，m；Gj—绝缘子串总重量，N。

无论是安装状况或断线状况，一般需有工作人员在杆塔上作业，因此在计算安装状况及断线状况荷载时，应考虑工作人员在杆塔上作业的附加荷载。

此外，还应考虑提升导线时冲击系数1.1－1.2。

2．水平荷载(1)杆塔风压荷载。

当风向与线路方向垂直时，杆塔风压荷载按下式计算（2）式中Pp—风向与线路方向垂直时的杆或塔身风压，N；v—设计风速，m/s；C—风载体形系数，对环形截面电杆取0.6，矩形截面杆取1.4，角钢铁塔取1.4（1+η），圆钢铁塔取1.2（1＋η）；F—风压方向杆、塔身侧面构件的投影面积m2；η—空间桁架背面的风压荷载降低系数。

同理，导线、避雷线风压荷载的计算风速也按其悬挂平均高度进行修正。

(2)导线、避雷线的风压荷载为：（2）式中P—导线或避雷线的风压荷载，N，θ—线路转角（°）；g—导线或避雷线的风压比载，N/m·mm2；—水平档距（断线时，断线相计算水平档距取/2），m；—绝缘子串风压（工程计算中常忽视），N。

3．杆塔荷载及倒拔校验(1)杆塔荷载校验荷载校验可用下列三种方法。

1) 铁塔荷载图校验计算出杆塔实际承受的荷载与所选杆塔的设计荷载图相比较，不超出杆塔允许荷载即为合格。

在计算实际荷载时有时可不全部计算，而只计算起把握作用的水平风荷载和垂直荷载。

铁塔荷载图如图1所示。

2) 钢筋混泥土杆塔最大弯矩校验有的钢筋混泥土电杆给出允许最大弯矩。

可计算出杆塔实际承受最大弯矩，不超过允许值并略有裕度即校验合格。

3)水平档距、垂直档距校验有的杆塔给出杆塔使用导线截面、气象条件和设计杆塔时所用的设计水平档距及垂直档距。

这时，假如所设计线路与杆塔使用条件相符，只要实际水平档距、垂直档距相应小于设计水平档距、设计垂直档距，即校验合格。

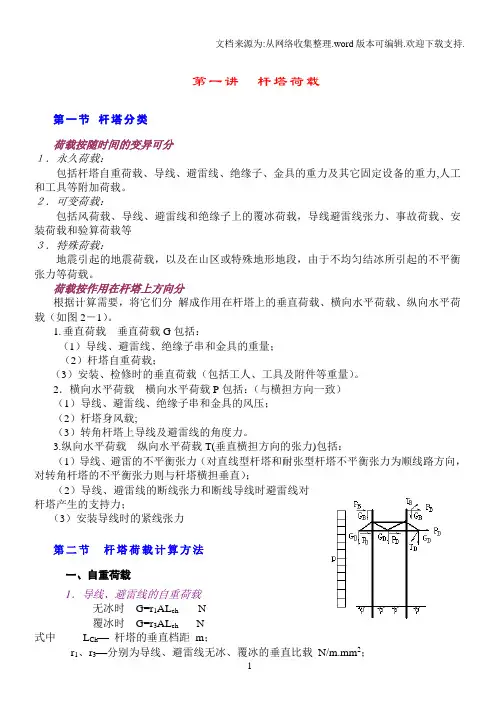

第一讲杆塔荷载第一节杆塔分类荷载按随时间的变异可分１．永久荷载：包括杆塔自重荷载、导线、避雷线、绝缘子、金具的重力及其它固定设备的重力,人工和工具等附加荷载。

２．可变荷载：包括风荷载、导线、避雷线和绝缘子上的覆冰荷载，导线避雷线张力、事故荷载、安装荷载和验算荷载等３．特殊荷载：地震引起的地震荷载，以及在山区或特殊地形地段，由于不均匀结冰所引起的不平衡张力等荷载。

荷载按作用在杆塔上方向分根据计算需要，将它们分解成作用在杆塔上的垂直荷载、横向水平荷载、纵向水平荷载（如图2－1）。

1.垂直荷载垂直荷载G包括：（1）导线、避雷线、绝缘子串和金具的重量；（2）杆塔自重荷载；（3）安装、检修时的垂直荷载（包括工人、工具及附件等重量）。

2．横向水平荷载横向水平荷载P包括：（与横担方向一致）（1）导线、避雷线、绝缘子串和金具的风压；（2）杆塔身风载;（3）转角杆塔上导线及避雷线的角度力。

3.纵向水平荷载纵向水平荷载T(垂直横担方向的张力)包括：（1）导线、避雷的不平衡张力（对直线型杆塔和耐张型杆塔不平衡张力为顺线路方向，对转角杆塔的不平衡张力则与杆塔横担垂直）；（2）导线、避雷线的断线张力和断线导线时避雷线对杆塔产生的支持力；（3）安装导线时的紧线张力第二节杆塔荷载计算方法一、自重荷载1．导线、避雷线的自重荷载无冰时G=r1AL ch N覆冰时G=r3AL ch N式中L Ch−杆塔的垂直档距m；r1、r3−分别为导线、避雷线无冰、覆冰的垂直比载N/m.mm2；A −导线、避雷线截面面积 mm 2。

2．绝缘子串、金具的垂直荷载 无冰时为绝缘子串、金具自重，可查单片绝缘子及各组合绝缘子串的金具重量表。

覆冰时N G K G JJ⋅='式中 G J 、G J ’ −分别为无冰、覆冰时绝缘子串、金具的重量 K −覆冰系数：设计冰厚5mm 时，K ＝1.075设计冰厚10mm 时，K ＝1.15 设计冰厚15mm 时，K ＝1.225 3．杆塔自重荷载杆塔自重荷载可根据杆塔的每根构件逐一统计计算而得，也可根据设计经验，参照其它同类杆塔资料，做适当假定获得。
