本科生课程设计报告书 教学单位 专业 班级 学生姓名 学号 指导教师
《钢结构设计原理》课程设计 一、设计目的 1、巩固、提高、充实和运用所学的《钢结构》课程有关理论知识； 2、培养和锻炼独立工作能力及分析和解决实际问题的能力； 3、为将来毕业设计打下基础。 二、设计要求 必须符合钢结构设计规范GBJ17-88规定的有关设计公式及设计内容。 三、设计题目 按照表格中所给设计任务条件，进行简支钢板梁桥的主梁设计，截面都采用焊接双轴对称工型截面。 四、设计内容 包括主梁的截面选择、变截面设计、截面校核、翼缘焊缝计算、腹板加劲肋配置、支座处支承加劲肋设计等内容，并画出设计后的主梁构造图。
五、已知条件 跨度：14米 钢号：Q345 焊条号：E50 恒荷载标准值：88kN 活载标准值：196kN 集中荷载个数：6个 集中荷载跨度C=2米 六、其它说明 1、恒、活荷载的分项系数分别为1. 2、1.4； 2、表中恒荷载标准值包括主梁上的次梁自重，且集中荷载F 是恒、活荷载通过次梁传到主梁上； 3、主梁自重估计值均为m kN q /4=，且主梁钢板采用手工焊接； 4、主梁允许最大挠度值[]400/1/=l v T ； 5、主梁的截面建筑容许最大高度为mm 2500。 七、设计过程 ㈠主梁设计 1 主梁自重标准值m kN q G K /4=，设计值为m kN m kN q /8.4/42.1=?=。 则主梁最大剪力（支座处）为 kN kN ql F V 6.1173 2148.438026226max =??? ???+?=+?= 最大弯矩（跨中）为 m kN m kN F F F F ql Rl M ?=???? ? ??-?-?-?-?-?=-?-?-?--=4.444238033805380723808148.421413303572 822 2max 采用焊接工字形组合截面梁，估计翼缘板厚度mm t f 16≥，故抗弯强度设计值 2/295mm N f =。
龙源期刊网 https://www.doczj.com/doc/1b9810263.html, 钢-混组合梁桥的设计优化及应用 作者：周俊书李兵任亚 来源：《中国科技纵横》2020年第06期 摘要：近年来，钢-混凝土组合梁桥因其施工快速及结构性能优越而越来越多地被应用于高速公路的建设中。以某高速公路互通主线的钢-混组合连续梁桥为背景，介绍了该类型梁桥的基本结构形式，阐述了钢-混组合连续梁桥设计过程中优化负弯矩区混凝土桥面板受力采取的措施，为类似桥梁设计优化提供思路。 关键词：钢-混组合梁;连接件;负弯矩区混凝土 中图分类号：U448.2 文献标识码：A 文章编号：1671-2064（2020）06-0130-02 1设计背景 随着科学技术的进步，中国桥梁建设工作在近年来迅速发展，预应力混凝土箱梁由于施工工艺成熟，施工质量优异等优点而被广泛应用。然而，随着桥梁对大跨径需求的增加，传统的混凝土箱梁桥由于结构自重大、地震响应大、腹板后期开裂等问题日益突出，已逐渐满足不了大跨径桥梁建设的需求。大跨径桥梁趋于选择自重更轻、跨越能力更大的结构形式。钢-混凝土组合梁桥相较于传统的混凝土箱梁桥具有自重小、结构轻巧美观、施工周期短、不中断下穿公路的通行等优点，而越来越多地被应用于高速公路的建设中。 钢-混凝土组合梁是由混凝土桥面板和钢梁通过剪力连接件组合共同承受荷载的梁。在设计过程中，尽力让混凝土桥面板承受压应力，钢梁承受拉应力，以此充分发挥各自材料特性来使结构的经济效益最大化。然而在钢-混组合连续梁的设计过程中，不可避免墩存在顶负弯矩区域的混凝土桥面板承受拉应力、钢梁承受压应力。此时需要采取措施控制混凝土桥面板开裂和钢梁承压局部失稳的问题。如根据路线设计要求，半径较小的曲線组合梁桥还应考虑弯扭耦合效应[1]。即将通车的杨寨东互通主线桥主跨部分采用36m+60m+42m的组合结构，本文将介绍其设计优化过程中采取的相关措施。 2工程概况 杨寨东互通K0+412.5主线大桥位于武汉城市圈环线高速公路大随至汉十段杨寨东互通内，为跨越麻竹高速而设。桥梁左幅桥宽8.25m，跨径为11×20m+（36+60+42）m+4×20m的连续小箱梁和钢-混凝土组合梁;桥梁右幅桥宽12.75m，跨径为11×20m+（42+60+36） m+4×20m的连续小箱梁和钢-混凝土组合梁。其中跨越麻竹高速主线按照8车道41m路幅预留，且建设期不中断麻竹高速公路的交通通行，受制于上跨麻竹高速主线的净空要求，预应力混凝土箱梁方案不再适用。在钢-混凝土组合梁与钢箱梁的方案选择过程中，钢筋混凝土桥面
组合梁桥的发展与应用 钢和混凝土是建造桥梁的主要结构材料,这两种材料在物理和力学性能上具有不同的优势和劣势,如果只采用其中一类材料建造桥梁,其结构性能往往受到材料性能的制约而有所不足。通过某种方式将钢材与混凝土组合在一起共同工作,可以充分发挥不同材料的优势,扬长避短,从而为桥梁工程师提供了更广阔的创作空间。钢-混凝土组合梁桥在很多情况下具有良好的综合技术经济效益和社会效益。例如,组合梁桥相对于混凝土桥上部结构高度较低、自重轻、地震作用小,相应使得结构的延性提高、基础造价降低。同时,组合梁桥便于工厂化生产、现场安装质量高、施工费用低、施工速度快,并可以适用于传统砖石及混凝土结构难以应用的情况。相对于钢桥,钢-混凝土组合桥将钢梁与混凝土桥面板组合后,截面惯性矩和抗弯承载力均显著提高,混凝土桥面板对钢梁稳定性的增强使得钢材强度可以充分发挥。由焊接抗剪栓钉所增加的费用要明显低于减少用钢量所节省的费用,从而可以降低造价。国外的研究表明,对于跨度超过18m的桥梁,组合桥在综合效益上具有一定优势。例如,法国统计指出,当跨径为30m至110m,特别是60m至80m范围内,钢-混凝土组合桥的单位面积造价要低于混凝土桥18%。在这一跨度范围内,法国近年建造的桥梁中有85%都采用了组合技术。目前,欧美等国跨径在15m以下的小跨度桥梁多采用钢筋混凝土梁桥,15m～25m跨径则用预应力混凝土梁桥,25m～60m跨径往往采用钢-混凝土组合梁桥。钢梁和桁架梁则一般用于大跨径桥梁。而在大跨度的斜拉桥中,采用组合桥面也可以获得很高的经济效益。通常情况下,钢梁主要承担斜拉桥的桥面弯矩,混凝土桥面板则主要承担轴向力。 我国桥梁过去多采用钢筋混凝土和预应力混凝土桥以及圬工拱桥等结构形式。随着道路等级的不断提高和建设规模的扩大,桥梁呈现出跨径不断增大、桥型不断丰富、结构不断轻型化的发展趋势,同时对桥梁建设的经济性也越来越重视。在这种背景和需求条件下,这些传统桥梁结构形式在许多情况下已经不能满足设计、建造和使用的要求。近年来,钢%混凝土组合结构桥梁在我国的应我国桥梁过去多采用钢筋混凝土和预应力混凝土桥以及圬工拱桥等结构形式。随着道路等级的不断提高和建设规模的扩大,桥梁呈现出跨径不断增大、桥型不断丰富结构不断轻型化的发展趋势,同时对桥梁建设的经济性也越来越重视。在这种背景和需求条件下,这些传统桥梁结构形式在许多情况下已经不能满足设计、建造和使用的要求。近年来,钢%混凝土组合结构桥梁在我国的应用实践表明,它兼有钢桥和混凝土桥的优点,具有显著的技术经济效益和社会效益,适合我国基本建设的国情,将成为桥梁结构 体系的重要发展方向之一。2组合结构桥梁的研究及应用2.1钢-混凝土组合梁桥的基本理论和设计方法组合梁最初的计算方法是基于弹性理论的换算截面法。这种方法假设钢材与混凝土均为理想弹性体,两者连接可靠,完全共同变形,通过弹性模量比将两种材料换算成一种 材料进行计算。目前,换算截面法仍是对组合桥进行弹性分析和设计的基本方法。考虑到混凝土是一种弹塑性材料,钢材是理想的弹塑性材料,计算构件或结构的极限承载力时,在能够 保证塑性变形充分发展的前提下,有时需要考虑塑性发展带来承载力的提高。1951年美国的N.M.Newmark等人提出了求解组合梁交界面剪力的微分方程解法。这种方法假设材料均为弹性、抗剪连接件的荷载-滑移曲线为线性关系,通过求解微分方程得到组合梁的挠曲线。国内外对钢-混凝土组合梁的研究表明,当连接件的数量达到完全抗剪连接时,连接件数量增加 对组合梁的极限强度几乎没有影响;当连接件的数量少到一定程度后,组合梁的极限强度开始降低,直到最后只有钢梁本身提供的承载力1975年R.P.Johnson 根据前人的研究提出了简化的分析方法,提出部分抗剪连接组合梁的极限抗弯承载力可根据完全抗剪连接和纯钢梁 的极限抗弯承载力按连接件数进行线性插值而确定。 随着有限元理论的发展,有限元法被用于钢- 混凝土组合桥梁的研究。由于两种材料组合所引起的复杂性,有限元分析中重点研究的内容为:采用合理的二维或三维混凝土本构
钢结构设计原理课程设计 计算说明书 班级 姓名 学号 指导教师
《钢结构设计原理》课程设计 一、设计目的 1、巩固、提高、充实和运用所学的《钢结构》课程有关理论知识； 2、培养和锻炼独立工作能力及分析和解决实际问题的能力； 3、为将来毕业设计打下基础。 二、设计要求 必须符合钢结构设计规范GBJ17-88规定的有关设计公式及设计内容。 三、设计题目 按照表格中所给设计任务条件，进行简支钢板梁桥的主梁设计，截面都采用焊接双轴对 称工型截面。 四、设计内容 包括主梁的截面选择、变截面设计、截面校核、翼缘焊缝计算、腹板加劲肋配置、支座处支承加劲肋设计等内容，并画出设计后的主梁构造图。 五、已知条件 F F F F F F/2 F/2 L
跨度：14米 钢号：Q345 焊条号：E50 恒荷载标准值：88kN 活载标准值：196kN 集中荷载个数：6个 集中荷载跨度C=2米 六、其它说明 1、恒、活荷载的分项系数分别为、； 2、表中恒荷载标准值包括主梁上的次梁自重，且集中荷载F 是恒、活荷载通过次梁传 到主梁上； 3、主梁自重估计值均为m kN q /4=，且主梁钢板采用手工焊接； 4、主梁允许最大挠度值[]400/1/=l v T ； 5、主梁的截面建筑容许最大高度为mm 2500。 七、设计过程 ㈠主梁设计 1、荷载和内力的计算及内力图的绘制 主梁自重标准值m kN q GK /4=，设计值为m kN m kN q /8.4/42.1=?=。 则主梁最大剪力（支座处）为 kN kN ql F V 6.11732148.438026226max =?? ? ???+?=+?= 最大弯矩（跨中）为 m kN m kN F F F F ql Rl M ?=????? ??-?-?-?-?-?=-?-?-?--=4.444238033805380723808148.421413303572 8222max 采用焊接工字形组合截面梁，估计翼缘板厚度mm t f 16≥，故抗弯强度设计值

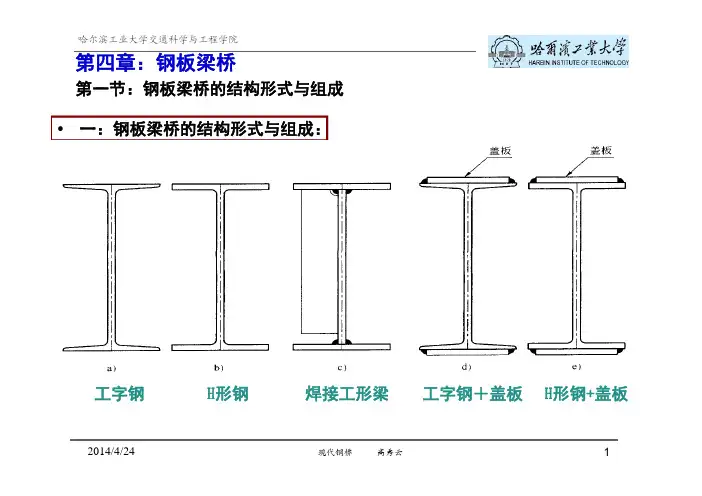

第六章简支钢板梁和钢桁梁桥2008年11月2日1

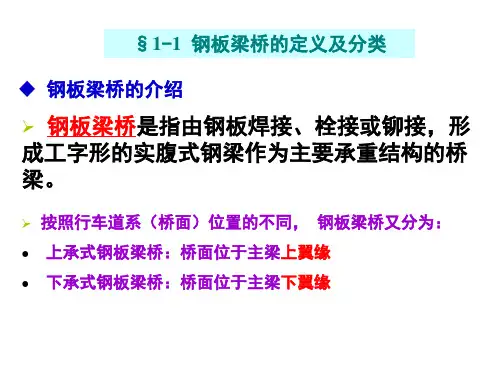

第一节钢桥概述 一般地，将桥跨结构用钢制成，无论其墩台用什么材料建造，均可称之为钢桥。 与常用的其它建筑材料相比，钢材是一种抗拉、抗压和抗剪强度均较高的匀质材料，而其重量则相对较轻。因此，钢桥具有很大的跨越能力。 当要建造的桥梁跨度特别大，荷载特别重，采用其它建筑材料来建造桥梁有困难时，一般常采用钢桥。 钢桥的基本特点： ①构件特别适合用工业化方法来制造，便于运输，工地的安装速度也快，因而钢桥的施工工期较短； ②钢桥在受到破坏后，易于修复和更换； ③耐候性差、易锈蚀，铁路钢桥采用明桥面时噪声大，维护费用高。本节所讨论的钢桥主要以铁路钢桥为主。 2008年11月2日2

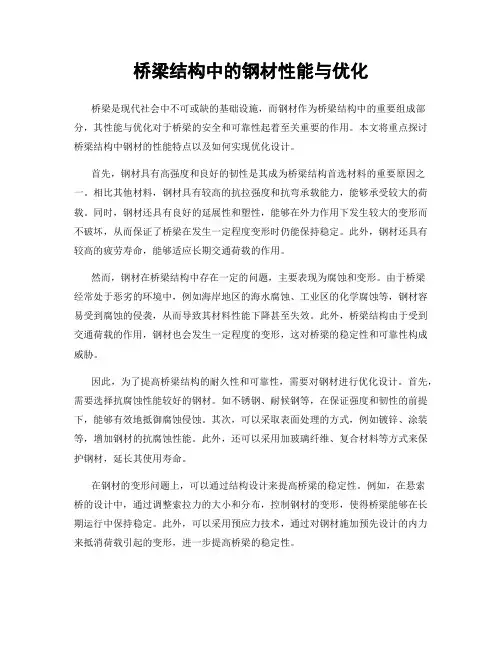

一、钢桥所用的材料 z钢种－碳素钢（含碳量为0.03~0.25%的钢）、低合金钢（各种合金元素总含量不超过3％的钢）、高性能钢（高强、具备耐候和防断裂性能） z钢材形状－工字钢、角钢、槽钢、管钢，方钢，T形钢（型材）和钢板（板材）线材——用于混凝土结构 z桥梁钢与结构钢前者引用自前苏联，后者用于美、日、欧盟 z钢号－碳素钢（A3，A3q等），现标准：GB700－88 Q+数字＋质量等级符号＋脱氧方法符号如Q235 低合金钢（16Mnq, 15MnVN 等），现标准：GB/T714－2000 国家标准《钢铁产品牌号表示方法》GB221-2000 z钢的工艺要求和使用要求－对钢的化学成分和力学性能的要求–化学成分－合金元素：碳、锰、硅等，微量元素铬、镍、钒等，有害杂质：硫、磷等，表6－1，对钢的可焊性的一种评估 –力学（机械）性能 z拉伸试验（弹性极限、屈服点、极限强度、延伸率、断面收缩） z冷弯试验：检查工艺和质量的指标 z冲击试验：夏比（V形缺口）试件，钢材韧性和低温抗脆断性能 z疲劳试验（与材料和构造有关） 2008年11月2日3

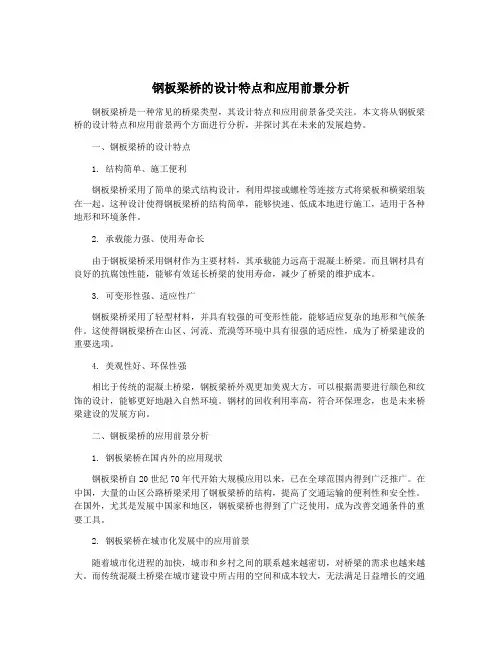

梁桥的现状与展望 摘要：随着经济社会的迅猛发展，近年来，我国的桥梁工程的建设发展迅速，并取得了很大的突破，尤其是大跨径桥梁、新桥型的应用方面取得了巨大的成就。但是，作为发展历史最为悠久的一种桥型──梁桥出现了很多的问题，阻碍了梁桥的进一步的发展与进步。本文将着重介绍梁桥的现状，包括发展中取得的重大成就及目前存在的一些问题，并进一步对梁桥未来的发展进行展望。 关键词：梁桥；问题；现状；展望 Present situation and Prospect of beam bridge Abstract: with the rapid development of social economy, in recent years, the construction of the development of bridge engineering in our country quickly and achieved great breakthrough, especially the application of long-span bridges, bridge has made great achievements. But as the development history of the oldest bridge, girder bridge appeared a lot of problems, hindering the bridge further development and progress. This paper will focus on the status quo of beam bridge, including the major achievements in the development and some existing problems, and further to the future development of beam bridge. Keywords: girder bridge; problem; status quo; prospect 0 前言 梁桥是以受弯为主的结构，是一种最古老、最简单实用的桥型。在中国古代，由于石材、木材的受力特性和实用长度的限制，桥梁跨径难以突破，因此在数量上难以与拱桥相比。梁桥真正作为一种最普遍、最常用的桥型，是在工业革命的成果传人中国之后，钢材和混凝土材料得以广泛使用。钢梁桥首先出现在铁路桥梁中，以后钢筋混凝土、预应力混凝土成为最常用的建桥材料，特别是预应力混凝土采用无支架的平衡悬臂施工方法，使混凝土梁桥增大了跨径，成为一种最为经济实用的桥型，与拱桥、斜拉桥和悬索桥形成四种最重要的桥型。 预应力混凝土梁桥，以其刚度好，行车平顺，施工工艺成熟，养护简单，造价便宜等一系列优点而倍受工程界欢迎。 目前，我国在建和已建的跨径超过200m的连续刚构桥已达20多座，跨径在100~200m 之间的预应力梁桥已有100多座；世界范围内共有跨径超过240m的特大跨径连续刚构桥共20多座，其中一半以上在中国。大跨径预应力混凝土梁桥在我国交通建设中发挥着非常重要的作用。

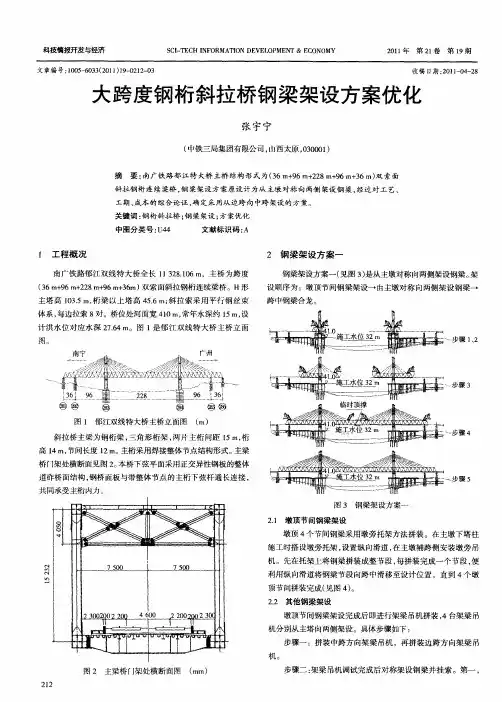

我认识的钢桁梁桥 摘要介绍钢桁梁桥的组成、构造、计算等内容，以及本人对钢桁梁桥的浅见 1 概述 钢桁梁桥可以看作是将实腹的钢板梁桥按照一定规则空腹化的结构形式，结构整体上为梁的受力方式，即主要承受弯矩和剪力的结构。 1.1基本组成 钢桁梁桥可以看作是将实腹的钢板梁桥按照一定规则空腹化的结构形式，结构整体上为梁的受力方式，即主要承受弯矩和剪力的结构。下图1.1-1为下承式钢桁梁桥的基本组成情况。 图1下承式钢桁梁桥的基本组成情况 1.主桁 主桁是钢桁梁桥的主要承重结构，最常采用的是平面桁架，在竖向荷载作用下其受力实质是格构式的梁。主桁由上弦杆、下弦杆和腹杆组成。 2.联结系 1)分类：纵向联结系和横向联结系 2)作用：联结主桁架，使桥跨结构成为稳定的空间结构，能承受各种横向 荷载 3)纵向联结系分上部水平纵向联结系和下部水平纵向联结系；主要作用为 承受作用于桥跨结构上的横向水平荷载、横向风力、车上横向摇摆力及 离心力。另外是横向支撑弦杆，减少其平面以外的自由长度。 4)横向联结系分桥门架和中横联；主要作用为是增加钢桁梁的抗扭刚度。 适当调节两片主桁或两片纵联的受力不均。 3.桥面系
1)组成：由纵梁、横梁及纵梁之间的联结系 2)传力途径：荷载先作用于纵梁，再由纵梁传至横梁，然后由横梁传至主 桁架节点。 4.制动联结系 制动联结系也称为制动撑架，设置在于桥面系相邻的平纵联的中部，通常由四根杆件组成。作用是将纵梁上的纵向水平制动力传至主桁，以减小制动力对横梁的不利影响。 5.桥面、支座及墩台与其它桥梁相似。 1.2 主桁架的图式及特点 1.主桁架的常用类型 2 2)节间长度 铁路钢桥：中、小跨径的桁架，上承式桁架的节间长度一般为3~6m，下承式桁架的节间长度一般为6~10m，跨径较大的下承式桁架节间可达12~15m。公路钢桥：节间长度可适当增大。
中小跨径钢板组合梁桥结构体系比选研究 发表时间：2018-07-23T12:11:35.953Z 来源：《基层建设》2018年第14期作者：姚春江 [导读] 摘要：钢板组合梁结构有着良好的结构性能和耐久性，施工难度小、进度快，多样化结构适应不同建设条件的需求，简化的结构减少了桥梁施工和维修管理工作量。 安徽省交通控股集团有限公司安徽合肥 230088 摘要：钢板组合梁结构有着良好的结构性能和耐久性，施工难度小、进度快，多样化结构适应不同建设条件的需求，简化的结构减少了桥梁施工和维修管理工作量。从结构受力性能、施工便利性、经济性和管养维护等方面，对中小跨径钢板组合梁桥的结构体系进行比选，提出不同结构形式的适用条件与应用范围，促进钢板组合梁桥的发展与应用。 关键词：钢板组合梁桥；中小跨径桥梁；结构性能 一、引言 对于中小跨径桥梁，通常采用装配式小箱梁、T梁、空心板等预应力混凝土结构。已建成的近80万座桥梁中（截至2015年底），钢结构及钢混组合结构桥梁总数量不足万座，还不到桥梁总量的1%。随着钢铁产能的提高和钢结构桥梁建设技术的进步，目前国内已经具备全面推广和应用钢结构桥梁的材料和技术条件。钢板组合梁结构有着良好的结构性能和耐久性，施工难度小、进度快，多样化结构适应不同建设条件的需求，简化的结构减少了桥梁施工和维修管理工作量，所以近年来在国内得到了快速的发展和应用。 本文从结构受力性能、施工便利性、经济性和管养维护等方面，对中小跨径钢板组合梁桥的结构体系进行比选，提出不同结构形式的适用条件与应用范围。 二、结构形式发展概述 早期的钢板组合桥梁始于欧洲，虽然设计计算中考虑了钢梁和混凝土桥面板的共同作用，但是构造设计与非组合梁桥相似，采用多个并排纵梁，纵梁之间设置许多横梁、水平及竖向横撑，在腹板上焊接较多纵横向加劲肋，以保证各个杆件之间的整体性。这种结构体系的钢板梁桥，构件数量多而复杂，焊缝量很大，一方面使得构件的加工成本提高、维护困难、施工建造复杂；另一方面构件的受力及传力不够明确，无法充分利用各个杆件的性能；此外，局部构造的疲劳破坏也是突出问题。这些问题限制了钢板梁桥的广泛应用[1-2]。 1986年，德国尝试了新型钢板组合梁桥，建成的Eltmann桥仅采用2根钢板主梁承担混凝土桥面板，最大跨度达到149m，跨中梁高5m，采用横向预应力混凝土桥面板。此后，瑞士也尝试这种只有两根主梁形式的钢板梁桥，并在此基础上进行了简化设计，横梁的数量和高度、加劲肋的数量和位置都进行了大量优化。 此后，法国对传统的钢板梁桥进行了简化，两根钢主梁之间通常不设置横撑和腹板纵向加劲肋；混凝土桥面板一般设置成横向承重或者纵向承重，与此对应的主梁间的横梁设置为支撑横梁或非支撑横梁。日本在大幅度减小横撑、腹板加劲肋的同时，积极采用预应力混凝土桥面板，把原来2车道公路桥的主梁从4根减少到2~3根，3车道的从7~8根减少到3~4根，改进的设计不仅节约了建设费用，桥梁的耐久性、管理养护等费用也得到优化，优势凸显。 钢板组合梁桥在我国的应用实践尚处于起步阶段，主要的发展是在铁路桥领域，结构形式类似于早期的多主梁形式的钢板梁桥，设置较多的横梁、横撑及加劲装置。和国外相比，我国建造钢板组合梁桥设计和建造经验相对较少，对各种体系的性能和适用性还需要深入的研究；尤其是结合工业化建造，如何发挥钢板梁桥的优势正在成为研究的热点[3-4]。 三、结构形式分类 （一）多主梁体系和双主梁体系 按主梁数量可分为双主梁钢板组合梁桥和多主梁钢板组合梁桥，如图1所示。多主梁体系主要在钢板梁桥应用早期使用较多，在加工、施工、维护等方面较为繁琐。而双主梁体系具有构件数量少、焊接量小、建造成本低、易于维护等优势，逐渐成为工程应用的主流。两种体系优缺点对比见表1： 表1 双主梁与多主梁桥对比 （a）传统多主梁组合梁桥（b）改良后的组合梁桥（c）双主梁钢板组合梁桥 图1 钢板组合梁桥主梁形式演变 （二）支撑横梁体系和非支撑横梁体系 钢板梁桥横向连接采用工字型钢横撑体系，主要分为支撑横梁体系与非支撑横梁体系两种。支撑横梁体系的桥面板受力主方向在纵桥
