梁桥的一般特点和分类概要

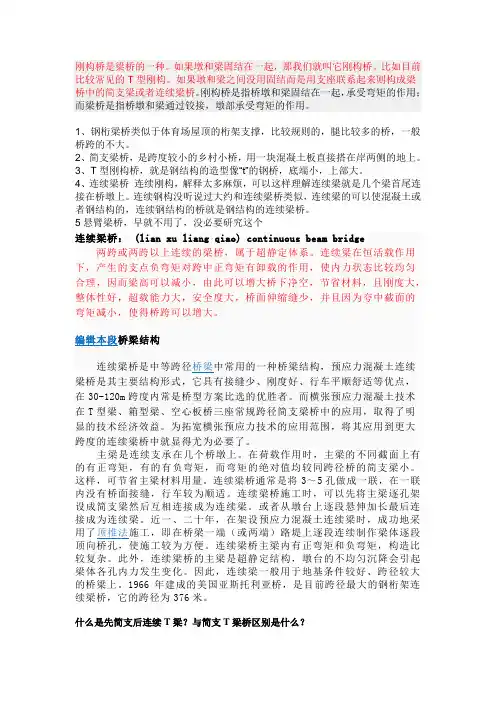

刚构桥是梁桥的一种。

如果墩和梁固结在一起，那我们就叫它刚构桥。

比如目前比较常见的T型刚构。

如果墩和梁之间没用固结而是用支座联系起来则构成梁桥中的简支梁或者连续梁桥。

刚构桥是指桥墩和梁固结在一起，承受弯矩的作用；而梁桥是指桥墩和梁通过铰接，墩部承受弯矩的作用。

1、钢桁梁桥类似于体育场屋顶的桁架支撑，比较规则的，腿比较多的桥，一般桥跨的不大。

2、简支梁桥，是跨度较小的乡村小桥，用一块混凝土板直接搭在岸两侧的地上。

3、T型刚构桥，就是钢结构的造型像“t”的钢桥，底端小，上部大。

4、连续梁桥连续刚构，解释太多麻烦，可以这样理解连续梁就是几个梁首尾连接在桥墩上。

连续钢构没听说过大约和连续梁桥类似，连续梁的可以使混凝土或者钢结构的，连续钢结构的桥就是钢结构的连续梁桥。

5悬臂梁桥，早就不用了，没必要研究这个连续梁桥： (lian xu liang qiao) continuous beam bridge 两跨或两跨以上连续的梁桥，属于超静定体系。

连续梁在恒活载作用下，产生的支点负弯矩对跨中正弯矩有卸载的作用，使内力状态比较均匀合理，因而梁高可以减小，由此可以增大桥下净空，节省材料，且刚度大，整体性好，超载能力大，安全度大，桥面伸缩缝少，并且因为夸中截面的弯矩减小，使得桥跨可以增大。

编辑本段桥梁结构连续梁桥是中等跨径桥梁中常用的一种桥梁结构，预应力混凝土连续梁桥是其主要结构形式，它具有接缝少、刚度好、行车平顺舒适等优点，在30-120m跨度内常是桥型方案比选的优胜者。

而横张预应力混凝土技术在T型梁、箱型梁、空心板桥三座常规跨径简支梁桥中的应用，取得了明显的技术经济效益。

为拓宽横张预应力技术的应用范围，将其应用到更大跨度的连续梁桥中就显得尤为必要了。

主梁是连续支承在几个桥墩上。

在荷载作用时，主梁的不同截面上有的有正弯矩，有的有负弯矩，而弯矩的绝对值均较同跨径桥的简支梁小。

这样，可节省主梁材料用量。

连续梁桥通常是将3～5孔做成一联，在一联内没有桥面接缝，行车较为顺适。

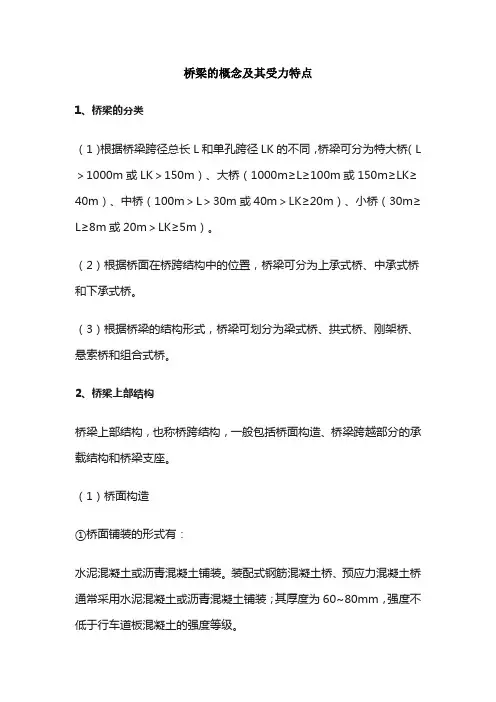

桥梁的概念及其受力特点1、桥梁的分类（1）根据桥梁跨径总长L和单孔跨径LK的不同，桥梁可分为特大桥（L ＞1000m或LK＞150m）、大桥（1000m≥L≥100m或150m≥LK≥40m）、中桥（100m＞L＞30m或40m＞LK≥20m）、小桥（30m≥L≥8m或20m＞LK≥5m）。

（2）根据桥面在桥跨结构中的位置，桥梁可分为上承式桥、中承式桥和下承式桥。

（3）根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。

2、桥梁上部结构桥梁上部结构，也称桥跨结构，一般包括桥面构造、桥梁跨越部分的承载结构和桥梁支座。

（1）桥面构造①桥面铺装的形式有：水泥混凝土或沥青混凝土铺装。

装配式钢筋混凝土桥、预应力混凝土桥通常采用水泥混凝土或沥青混凝土铺装；其厚度为60~80mm，强度不低于行车道板混凝土的强度等级。

防水混凝土铺装。

为了延长桥面铺装层的使用年限，宜在上面铺筑厚20mm的沥青表面作磨耗层。

为使铺装层具有足够的强度和良好的整体性，一般宜在混凝土中铺设直径为4~6mm的钢筋网。

②桥面纵横坡。

桥上纵坡机动车道不宜大于4%，非机动车道不宜大于2.5%；桥头引道机动车道纵坡不宜大于5%。

高架桥桥面应设不小于0.3%的纵坡。

桥面的横坡，一般采用1.5%~3.0%。

③排水管道应采用坚固的、抗腐蚀性能良好的材料制成，管道直径不宜小于150mm。

排水管道的间距可根据桥梁汇水面积和桥面纵坡大小确定：当纵坡大于2%桥面设置排水管的截面积不宜小于60mm2/㎡；当纵坡小于1%桥面设置排水管的截面积不宜小于100mm2/㎡。

当中桥、小桥的桥面设有不小于3%纵坡时，桥上可不设排水口，但应在桥头引道两侧设置雨水口。

桥面防水层设置在桥面铺装层下面，它将透过铺装层渗下来的雨水汇集到排水设施排出。

圬工桥台台身背墙、拱桥拱圈顶面及侧墙背面应设置防水层。

④伸缩缝为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。

桥梁工程的分类桥梁工程是土木工程领域中的重要分支，用于连接两个分离的地点，使人们能够方便地穿越河流、道路或其他障碍物。

根据桥梁的结构形式、用途和材料等不同特征，桥梁工程可以分为多种分类。

一、按结构形式分类1. 梁桥：梁桥是最常见的桥梁形式，由于其简单的结构和施工方式，广泛应用于各种场景。

梁桥主要由梁体和支座组成，梁体负责承载荷载，支座用于连接梁体和桥墩。

2. 拱桥：拱桥是一种以曲线形拱体为主要结构形式的桥梁。

其特点是能够利用拱体的受力特性来承受桥梁上的荷载，具有较好的抗压能力。

拱桥常见的类型有圆拱桥、梯形拱桥等。

3. 斜拉桥：斜拉桥是一种以斜索为主要结构形式的桥梁。

斜拉桥的主要特点是梁体由大跨度的钢索吊装起来，通过索塔和锚固点将荷载传递到地基上。

斜拉桥常见的类型有斜拉索、斜拉桥和混合结构斜拉桥等。

4. 悬索桥：悬索桥是一种以主悬索为主要结构形式的桥梁。

悬索桥的主要特点是梁体由主悬索和次悬索组成，通过索塔将荷载传递到地基上。

悬索桥常见的类型有单塔单跨悬索桥、多塔多跨悬索桥等。

二、按用途分类1. 公路桥：公路桥是用于道路交通的桥梁，主要承载车辆和行人的通行。

公路桥的设计需要考虑到车辆荷载、行人通行安全以及防止洪水冲刷等因素。

2. 铁路桥：铁路桥是用于铁路交通的桥梁，主要承载铁路列车的荷载。

铁路桥的设计需要考虑到列车荷载、轨道的平顺性以及抗风性能等因素。

3. 步行桥：步行桥是专门为行人设计的桥梁，主要用于连接两个分离的地点，方便行人通行。

步行桥的设计需要考虑到行人的安全和舒适度。

4. 公铁两用桥：公铁两用桥是同时用于公路和铁路交通的桥梁，主要用于解决公路和铁路的交叉问题。

公铁两用桥的设计需要考虑到公路和铁路的特殊要求，确保两种交通方式的安全和顺畅。

三、按材料分类1. 钢桥：钢桥是以钢材为主要结构材料的桥梁，具有高强度、耐久性好的特点。

钢桥常见的类型有钢箱梁桥、钢拱桥等。

2. 砼桥：砼桥是以混凝土为主要结构材料的桥梁，具有良好的耐久性和抗震性能。

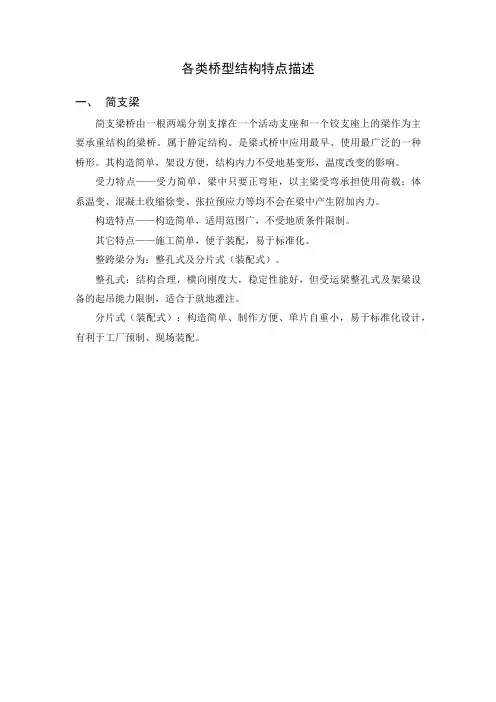

各类桥型结构特点描述一、简支梁简支梁桥由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。

属于静定结构。

是梁式桥中应用最早、使用最广泛的一种桥形。

其构造简单，架设方便，结构内力不受地基变形，温度改变的影响。

受力特点——受力简单，梁中只要正弯矩，以主梁受弯承担使用荷载；体系温变、混凝土收缩徐变、张拉预应力等均不会在梁中产生附加内力。

构造特点——构造简单，适用范围广，不受地质条件限制。

其它特点——施工简单，便于装配，易于标准化。

整跨梁分为：整孔式及分片式（装配式）。

整孔式：结构合理，横向刚度大，稳定性能好，但受运梁整孔式及架梁设备的起吊能力限制，适合于就地灌注。

分片式（装配式）：构造简单、制作方便、单片自重小，易于标准化设计，有利于工厂预制、现场装配。

二、连续梁连续梁桥是两跨或两跨以上连续的梁桥，属于超静定体系。

连续梁在恒活载作用下，产生的支点负弯矩对跨中正弯矩有卸载的作用，使内力状态比较均匀合理，因而梁高可以减小，由此可以增大桥下净空，节省材料，且刚度大，整体性好，承载能力大，安全度大，桥面伸缩缝少，并且因为跨中截面的弯矩减小，使得桥跨可以增大。

连续梁桥是中等跨径桥梁中常用的一种桥梁结构，预应力混凝土连续梁桥是其主要结构形式，它具有接缝少、刚度好、行车平顺舒适等优点，在30-120m跨度内常是桥型方案比选的优胜者。

主梁是连续支承在几个桥墩上。

在荷载作用时，主梁的不同截面上有的有正弯矩，有的有负弯矩，而弯矩的绝对值均较同跨径桥的简支梁小。

这样，可节省主梁材料用量。

连续梁桥通常是将3～5孔做成一联，在一联内没有桥面接缝，行车较为顺适。

连续梁桥施工时，可以先将主梁逐孔架设成简支梁然后互相连接成为连续梁，或者从墩台上逐段悬伸加长最后连接成为连续梁。

连续梁桥主梁内有正弯矩和负弯矩，构造比较复杂。

此外，连续梁桥的主梁是超静定结构，墩台的不均匀沉降会引起梁体各孔内力发生变化。

因此，连续梁一般用于地基条件较好、跨径较大的桥梁上。

各类桥型结构特点描述一、简支梁简支梁桥由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。

属于静定结构。

是梁式桥中应用最早、使用最广泛的一种桥形。

其构造简单，架设方便，结构内力不受地基变形，温度改变的影响。

受力特点——受力简单，梁中只要正弯矩，以主梁受弯承担使用荷载；体系温变、混凝土收缩徐变、张拉预应力等均不会在梁中产生附加内力。

构造特点——构造简单，适用范围广，不受地质条件限制。

其它特点——施工简单，便于装配，易于标准化。

整跨梁分为：整孔式及分片式（装配式）。

整孔式：结构合理，横向刚度大，稳定性能好，但受运梁整孔式及架梁设备的起吊能力限制，适合于就地灌注。

分片式（装配式）：构造简单、制作方便、单片自重小，易于标准化设计，有利于工厂预制、现场装配。

二、连续梁连续梁桥是两跨或两跨以上连续的梁桥，属于超静定体系。

连续梁在恒活载作用下，产生的支点负弯矩对跨中正弯矩有卸载的作用，使内力状态比较均匀合理，因而梁高可以减小，由此可以增大桥下净空，节省材料，且刚度大，整体性好，承载能力大，安全度大，桥面伸缩缝少，并且因为跨中截面的弯矩减小，使得桥跨可以增大。

连续梁桥是中等跨径桥梁中常用的一种桥梁结构，预应力混凝土连续梁桥是其主要结构形式，它具有接缝少、刚度好、行车平顺舒适等优点，在30-120m跨度内常是桥型方案比选的优胜者。

主梁是连续支承在几个桥墩上。

在荷载作用时，主梁的不同截面上有的有正弯矩，有的有负弯矩，而弯矩的绝对值均较同跨径桥的简支梁小。

这样，可节省主梁材料用量。

连续梁桥通常是将3～5孔做成一联，在一联内没有桥面接缝，行车较为顺适。

连续梁桥施工时，可以先将主梁逐孔架设成简支梁然后互相连接成为连续梁，或者从墩台上逐段悬伸加长最后连接成为连续梁。

连续梁桥主梁内有正弯矩和负弯矩，构造比较复杂。

此外，连续梁桥的主梁是超静定结构，墩台的不均匀沉降会引起梁体各孔内力发生变化。

因此，连续梁一般用于地基条件较好、跨径较大的桥梁上。

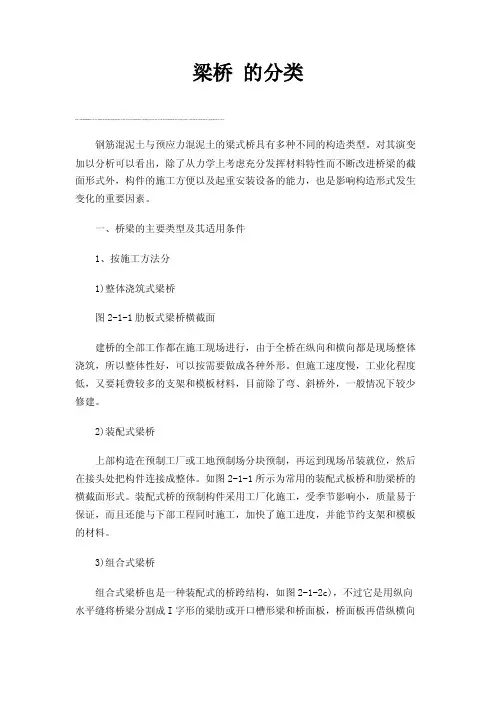

梁桥的分类000钢筋混泥土与预应力混泥土的梁式桥具有多种不同的构造类型。

对其演变加以分析可以看出，除了从力学上考虑充分发挥材料特性而不断改进桥梁的截面形式外，构件的施工方便以及起重安装设备的能力，也是影响构造形式发生变化的重要因素。

一、桥梁的主要类型及其适用条件1、按施工方法分1)整体浇筑式梁桥图2-1-1肋板式梁桥横截面建桥的全部工作都在施工现场进行，由于全桥在纵向和横向都是现场整体浇筑，所以整体性好，可以按需要做成各种外形。

但施工速度慢，工业化程度低，又要耗费较多的支架和模板材料，目前除了弯、斜桥外，一般情况下较少修建。

2)装配式梁桥上部构造在预制工厂或工地预制场分块预制，再运到现场吊装就位，然后在接头处把构件连接成整体。

如图2-1-1所示为常用的装配式板桥和肋梁桥的横截面形式。

装配式桥的预制构件采用工厂化施工，受季节影响小，质量易于保证，而且还能与下部工程同时施工，加快了施工进度，并能节约支架和模板的材料。

3)组合式梁桥组合式梁桥也是一种装配式的桥跨结构，如图2-1-2c)，不过它是用纵向水平缝将桥梁分割成I字形的梁肋或开口槽形梁和桥面板，桥面板再借纵横向的竖缝划分成在平面内呈矩形的预制构件。

这样可以显著减轻预制构件的重力，并便于集中制造和运输吊装。

图2-1-2箱形梁桥横截面组合梁的特点是整个截面分两个或几个阶段组合而成，在I形梁或开口槽形梁上搁置轻巧的预制空心板或微弯板构件，通过现浇混凝土接头而与I形梁或槽形梁结合成整体。

或以弧形薄板或平板作为现浇桥面，混凝土的模板，通过现浇混凝土使各主梁结合成整体。

2、按横截面形式分1)板桥板桥横截面包括整体式矩形实心板，装配式实心板，装配式空心板。

整体式矩形实心板具有形状简单、施工方便、建筑高度小、结构整体刚度大等优点;但施工时需现浇混凝土，受季节气候影响，又需模板与支架。

从受力要求看，图2-1-3整体式矩形实心板截面截面材料不经济、自重大，所以只在小跨板桥使用。

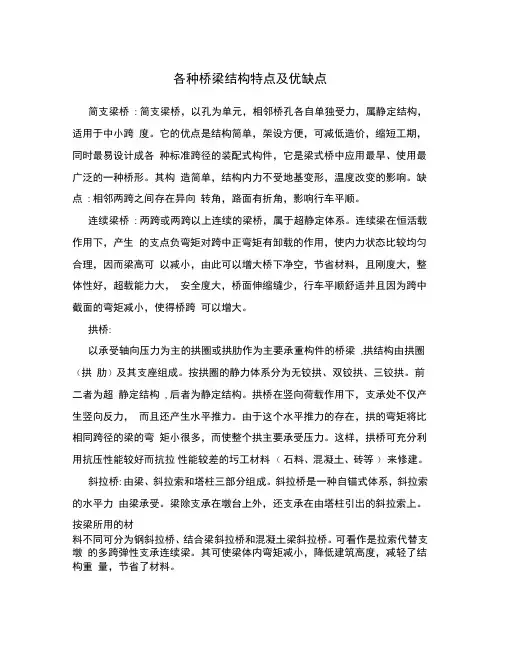

各种桥梁结构特点及优缺点简支梁桥: 简支梁桥，以孔为单元，相邻桥孔各自单独受力，属静定结构，适用于中小跨度。

它的优点是结构简单，架设方便，可减低造价，缩短工期，同时最易设计成各种标准跨径的装配式构件，它是梁式桥中应用最早、使用最广泛的一种桥形。

其构造简单，结构内力不受地基变形，温度改变的影响。

缺点: 相邻两跨之间存在异向转角，路面有折角，影响行车平顺。

连续梁桥: 两跨或两跨以上连续的梁桥，属于超静定体系。

连续梁在恒活载作用下，产生的支点负弯矩对跨中正弯矩有卸载的作用，使内力状态比较均匀合理，因而梁高可以减小，由此可以增大桥下净空，节省材料，且刚度大，整体性好，超载能力大，安全度大，桥面伸缩缝少，行车平顺舒适并且因为跨中截面的弯矩减小，使得桥跨可以增大。

拱桥:以承受轴向压力为主的拱圈或拱肋作为主要承重构件的桥梁,拱结构由拱圈（拱肋）及其支座组成。

按拱圈的静力体系分为无铰拱、双铰拱、三铰拱。

前二者为超静定结构, 后者为静定结构。

拱桥在竖向荷载作用下，支承处不仅产生竖向反力，而且还产生水平推力。

由于这个水平推力的存在，拱的弯矩将比相同跨径的梁的弯矩小很多，而使整个拱主要承受压力。

这样，拱桥可充分利用抗压性能较好而抗拉性能较差的圬工材料（石料、混凝土、砖等）来修建。

斜拉桥: 由梁、斜拉索和塔柱三部分组成。

斜拉桥是一种自锚式体系，斜拉索的水平力由梁承受。

梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上。

按梁所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。

可看作是拉索代替支墩的多跨弹性支承连续梁。

其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。

悬索桥:悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。

悬索桥比较灵活，因此它适合大风和地震区的需要，比较稳定的桥在这些地区必须更加坚固和沉重。

悬索桥的坚固性不强，在大风情况下交通必须暂时被中断悬索桥不宜作为重型铁路桥梁，悬索桥的塔架对地面施加非常大的力，因此假如地面本身比较软的话，塔架的地基必须非常大和相当昂贵。

桥梁分类及特点第一章桥梁的组成和分类桥梁的定义：道路路线遇到江河湖泊、山谷深沟以及其他线路等障碍时，为了保持道路的连续性，充分发挥其正常的运输能力，就需要建造专门的人工构造物----桥梁桥梁一方面要保证桥上的交通运行，通常也要保证桥下水流的宣泄、船只的通航或车辆的通行。

1、桥梁的基本组成部分桥跨结构---在线路中断是跨越障碍的主要承载结构，也叫上部结构桥墩和桥台----是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物，也叫下部结构设置在桥两端的叫桥台，除了上述作用外，还与路堤相衔接，以抵御垆邸土压力，防止路堤填土的滑坡和塌落桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础支座---在桥跨结构和桥墩或桥台的支承处所设置的传力装置，它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位锥形护坡---在路堤与桥台衔接处，以保证迎水部分路堤边坡的稳定低水位、高水位、设计洪水位净跨径----对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用表示：对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离总跨径----多孔桥梁中各孔净跨径之和计算跨径-----对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是俩相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离拱轴线----拱圈各截面形心点的连线称为拱轴线桥梁全长----简称桥长，是桥梁两端两个侨台的侧墙或八字墙后端点之间的距离桥梁高度-----简称桥高，是指桥面与低水位之间的高差,或为桥面与桥下线路路面之间的距离。

桥下净空高度---- 是设计洪水位或计算通航水位之桥跨结构最下缘之间的距离建筑高度------桥上行车路面标高至桥跨结构最下缘之间的距离容许建筑高度-----公路或铁路定线中所确定的桥面或轨顶标高，对通航净空顶部标高之差净矢高-----从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离计算矢高-----从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离矢跨比------计算矢高与计算跨径之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标涵洞-----是用来宣泄堤下水流的构造物，通常在建造涵洞时路堤不中断。

梁 桥 的 （一）按其施工方法分 一 3、组合式梁桥 般 特 点 及 分 类二、梁桥的主要类型及其适用条件万 涛少筋微弯板构造桥 梁 工 程梁 桥 的 （一）按其施工方法分 一 3、组合式梁桥 般 特 点 及 分 类二、梁桥的主要类型及其适用条件万 涛少筋微弯板构造桥 梁 工 程梁 桥 的 （一）按其施工方法分 一 3、组合式梁桥 般 弧 特 形 点 薄 及 板 分 与 类 箱 形 主 梁 万 涛 组 合二、梁桥的主要类型及其适用条件桥 梁 工 程梁 桥 的 一 般 特 点 及 分 类二、梁桥的主要类型及其适用条件（二）按承重构件的截面形式分1、板梁桥 2、肋板式梁桥 3、箱型梁桥万 涛桥 梁 工 程梁 桥 的 一 般 特 点 及 分 类二、梁桥的主要类型及其适用条件（二）按承重构件的截面形式分1、板梁桥 整体式板桥的截面一般 都设 计成等厚 的矩形截面如图 a，有时为了减轻自重也可 将受拉区稍加挖空做成矮肋 式如图b。

如图c所示为小跨 径（L≤8m）桥使用 最广泛 的装配式板桥。

装配式板桥 也可做成横截面被挖空的空 心板桥如图d。

如图e是一种 装配—整体组合式板桥。

万 涛桥 梁 工 程梁 桥 的 （二）按承重构件的截面形式分 一 1、板梁桥 般 特 点 及 分 类二、梁桥的主要类型及其适用条件万 涛空心板梁桥常用的截面形式桥 梁 工 程梁 桥 的 （二）按承重构件的截面形式分 一 1、板梁桥 般 特 点 及 分 类二、梁桥的主要类型及其适用条件万 涛桥 梁 工 程梁 桥 的 （二）按承重构件的截面形式分 一 1、板梁桥 般 特 适合于小跨径桥梁 点 及 施工方便 分 类 自重大（相对）二、梁桥的主要类型及其适用条件万 涛桥 梁 工 程梁 桥 的 一 般 特 点 及 分 类二、梁桥的主要类型及其适用条件（二）按承重构件的截面形式分2、肋板式截面 Π形、I形、T形整体式万 涛T形 单片T梁易于侧向倾覆， 运输时应在梁两侧设置 双主梁式 临时支撑，在架梁就位 时，两侧也应有临时支 撑保护，防止翻梁。

混凝土梁桥混凝土梁桥受力特点——以主梁受弯承担使用荷载，结构不产生水平反力预应力度——钢筋混凝土、部分预应力、全预应力混凝土梁混凝土梁桥的特点:造价低、耐久性好、刚度大、自重大、钢筋混凝土梁带裂缝工作预应力混凝土梁桥的优点:预应力的作用、可以使用高强材料、更适合于装配式桥梁1.2 混凝土梁桥的分类1.按承重结构的静力体系划分简支梁桥、悬臂梁桥、T型刚构、连续梁桥、连续刚构简支梁桥：施工方便；静定体系对地基要求不高弯矩最大；适合于小跨径桥梁悬臂梁桥：单悬臂、双悬臂；卸载弯矩使跨中弯矩大大减小；静定体系对地基要求不高；跨中有接缝，行车条件不好；跨中的牛腿、伸缩缝，易损坏；适合于中等以上跨径桥梁。

T型刚构：卸载弯矩类似于悬臂梁；适合于悬臂施工、节省支座；静定体系对地基要求不高；跨中的牛腿、伸缩缝易损坏；行车条件不好；适合于中等以上跨径桥梁连续梁桥：超静定体系对地基要求高；恒载、活载均有卸载弯矩；行车条件好；适合于中等以上跨径桥梁连续刚构：集连续梁与T构的优点；超静定体系对地基要求高；适合于中等以上跨径的高墩桥梁。

2.按承重结构的截面形式划分板桥：施工方便；建筑高度小；自重大；空心板、实心板；适合于小跨径桥梁；肋板式梁桥：形、I形、T形；多用于纵向分缝装配式桥梁；适合于中等跨径简支桥梁；箱形梁桥：单箱单室、单箱多室；分离多箱；整体性能好，抗扭惯矩大；上下缘均可受压、适合于连续桥梁；适合中等以上跨径桥梁；施工模板复杂。

3.按施工方法分类整体式就地浇注：（1）适用于两岸桥墩不太高的引桥和城市高架桥，或靠岸边水不太深且无通航要求的中小跨径桥梁；（2）优点：不需大型吊装设备和开辟专门的预制场地，梁体结构中横桥向的主筋不用中断，故结构的整体性能好；（3）缺点：支架需要多次转移，使工期加长，如全桥多跨一次性立架，则投入的支架费用将大大提高。

预制装配式梁桥：（1）当同类桥梁跨数较多，桥墩又较高、河水又较深且有通航要求时通常采用此方法；（2）优点：桥梁上、下部结构可以平行施工，使工期大大缩短；无需在高空进行构件制作，质量容易控制，可以集中在一处成批生产，从而降低工程成本；（3）需要大型的起吊运输设备；构件与构件之间存在拼接纵缝，施工时需搭设吊架才能操作，施工麻烦；同时其整体性不如就地浇筑。
