发电厂变电所电气设备

发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施，主要用于将发电厂产生的电能变换为适合输送和分配的电能。

电气设备是发电厂变电站的核心组成部分，负责将电能进行各种电压等级的变换和保护。

本文将介绍发电厂变电站常见的电气设备及其功能。

主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。

其主要功能是将发电机产生的低电压变换为高电压，以便输送到远距离的用户。

发电变压器一般由高压侧和低压侧组成，通过电磁感应的原理进行电能的变换。

高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。

当电力设备发生短路故障或过电压时，高压断路器会迅速切断电路，以防止更严重的设备损坏或事故发生。

低压断路器低压断路器是发电厂变电站中的另一种重要电气设备，用于保护低压电路和用户设备。

低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。

继电器继电器是发电厂变电站中一个重要的电气控制设备，用于控制和保护电力系统的运行。

继电器可以根据电力系统的工作状态，通过电磁吸合或释放的方式来控制电路的开关状态。

常见的继电器包括过流继电器、欠电压继电器和过温继电器等。

变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。

它可以监测变压器的电流、温度和油位等参数，并在发现异常情况时及时切断电路，以保护变压器免受损坏。

其他电气设备除了上述几种主要的电气设备外，发电厂变电站还包括其他一些辅助设备和辅助电气设备，如电流互感器、电压互感器、避雷器、接地装置等。

这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。

总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。

发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。

此外，还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。

了解这些电气设备的功能和作用，有助于我们更好地理解和维护发电厂变电站。

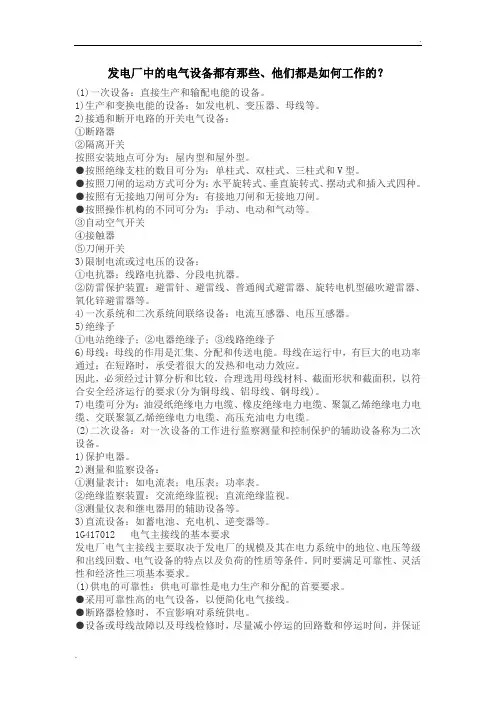

发电厂中的电气设备都有那些、他们都是如何工作的？(1)一次设备：直接生产和输配电能的设备。

1)生产和变换电能的设备：如发电机、变压器、母线等。

2)接通和断开电路的开关电气设备：①断路器②隔离开关按照安装地点可分为：屋内型和屋外型。

●按照绝缘支柱的数目可分为：单柱式、双柱式、三柱式和V型。

●按照刀闸的运动方式可分为：水平旋转式、垂直旋转式、摆动式和插入式四种。

●按照有无接地刀闸可分为：有接地刀闸和无接地刀闸。

●按照操作机构的不同可分为：手动、电动和气动等。

③自动空气开关④接触器⑤刀闸开关3)限制电流或过电压的设备：①电抗器：线路电抗器、分段电抗器。

②防雷保护装置：避雷针、避雷线、普通阀式避雷器、旋转电机型磁吹避雷器、氧化锌避雷器等。

4)一次系统和二次系统间联络设备：电流互感器、电压互感器。

5)绝缘子①电站绝缘子；②电器绝缘子；③线路绝缘子6)母线：母线的作用是汇集、分配和传送电能。

母线在运行中，有巨大的电功率通过；在短路时，承受着很大的发热和电动力效应。

因此，必须经过计算分析和比较，合理选用母线材料、截面形状和截面积，以符合安全经济运行的要求(分为铜母线、铝母线、钢母线)。

7)电缆可分为：油浸纸绝缘电力电缆、橡皮绝缘电力电缆、聚氯乙烯绝缘电力电缆、交联聚氯乙烯绝缘电力电缆、高压充油电力电缆。

(2)二次设备：对一次设备的工作进行监察测量和控制保护的辅助设备称为二次设备。

1)保护电器。

2)测量和监察设备：①测量表计：如电流表；电压表；功率表。

②绝缘监察装置：交流绝缘监视；直流绝缘监视。

③测量仪表和继电器用的辅助设备等。

3)直流设备：如蓄电池、充电机、逆变器等。

1G417012 电气主接线的基本要求发电厂电气主接线主要取决于发电厂的规模及其在电力系统中的地位、电压等级和出线回数、电气设备的特点以及负荷的性质等条件。

同时要满足可靠性、灵活性和经济性三项基本要求。

(1)供电的可靠性：供电可靠性是电力生产和分配的首要要求。

发电厂和变电所的电气设备电力系统是现代工业社会的支柱，能够为人们提供必要的电力。

然而，在电力系统中，电力的分布和转换需要依靠复杂而大规模的电气设备。

发电厂和变电所是电力系统的重要组成部分，为了保障电力系统的正常运行和电力供应的稳定性，提高电气设备的运行可靠性和安全性是十分必要的。

发电厂的电气设备发电厂是利用各种能源原料转换成电能的场所，电气设备也是发电厂运行的关键要素。

发电厂的电气设备包括发电机、变压器、保护装置等等，下面简单介绍一下常见的发电厂电气设备。

发电机发电机是一个将机械能转化为电能的电气设备，发电机的性能决定了发电系统的质量。

其主要部件有转子、定子和端盖，作为电力工业一个核心的设备，发电机要求具有较高的功率、效率和稳定性。

发电机一般采用交流发电和直流发电两种方式，交流发电机是应用最广泛的一种，匹配变电站对交流电进行调整和提供能量。

直流发电机不仅适用于汇流母线或者直流电网上，还广泛应用于电动机领域。

变压器变压器是由两个或以上线圈、磁路铁心等零件组成的电气设备，变压器可以将交流电压转换成适应不同电压等级的电压。

变压器在发电厂中作为电压调节器和输电路上的设备，承担着重要的变换功率和保护功能。

发电厂的变压器主要分为三种: 功率变压器、电压变压器和电流变压器。

功率变压器的作用是改变电能的电压，适应各种负载和电力系统要求。

电压变压器是测量电压和将高电压信号转换成对地电压。

电流变压器是测量或与水力站逆变器配合保护装置在电力系统中用来测量高电流值。

保护装置发电机和变压器的运行可靠性和稳定性必须得到保障，保护装置是它们安全运行的必要环节。

保护装置是一种自动化电气设备，能够及时发现和报警电气系统中故障和异常，快速依据保护逻辑做好故障隔离和停开设备。

发电厂的保护装置主要包括绕组保护装置和接地保护装置。

绕组保护装置是保护发电机和变压器的，其主要保护发生线圈或者绕组故障。

接地保护装置是为了保护整个系统不受地电压的影响而设计的，可以防止人员接触电缆和设备，保证系统的正常运转和物资的安全性。

电业安全工作规程(发电厂和变电所电气部分)dl 408电业安全工作规程，是为了确保发电厂和变电所的电气部分的安全运行制定的规程。

本规程的目的是保障电气安全，减少意外事故发生，保护员工的生命安全和财产安全。

一、安全管理措施1.明确责任：发电厂和变电所应指定专职人员负责电气安全工作，明确责任分工。

2.建立安全制度：发电厂和变电所应按照国家相关安全规定建立安全制度，并加强安全教育培训。

3.安全生产标准：发电厂和变电所应严格按照国家安全技术规范执行，做好设备的维护保养和定期检查。

4.灭火设施：发电厂和变电所应配备火灾自动报警系统、灭火器和消防水源，保证安全之用。

二、电气设备管理1.设备维护：发电厂和变电所应定期对电气设备进行维护保养，确保设备的正常运行。

2.设备运行检查：发电厂和变电所应定期对设备的运行情况进行检查，发现问题及时处理。

3.设备试验：发电厂和变电所应定期对设备进行试验，确保设备的安全可靠。

4.保护装置：发电厂和变电所应配备完善的保护装置，确保设备在故障情况下能快速切除故障。

5.过电压保护：发电厂和变电所应配备过电压保护装置，保护设备免受过电压的侵害。

三、电气作业安全1.作业人员：发电厂和变电所应配备熟悉安全操作规程的电气作业人员，并进行必要的安全培训。

2.工作许可制度：发电厂和变电所应实行工作许可制度，明确作业人员的权限和责任。

3.盲板处理：发电厂和变电所应加强盲板的管理，确保盲板的正确安装和拆卸。

4.通风安全：发电厂和变电所应保证作业场所的良好通风，防止有害气体积聚。

5.电气装置的带电作业：发电厂和变电所应严禁未经授权的带电作业，遵循安全操作规程。

四、应急管理1.应急预案：发电厂和变电所应制定应急预案，明确各类事故的应急处理措施。

2.应急演练：发电厂和变电所应定期组织应急演练，提高员工的应急反应能力。

3.应急设施：发电厂和变电所应配备应急设施，包括急救设施和事故处理设备。

总结：发电厂和变电所的电气部分的安全工作规程是为了保障电气安全，减少意外事故的发生而制定的规程。

发电厂变电所电气设备1. 背景发电厂变电所电气设备是指发电厂和变电所中安装和投运的各种电气设备，包括变压器、开关设备、保护设备、仪表及监控系统等。

这些设备的正常运行对于电力系统的可靠运行至关重要。

2. 变压器变压器是电力系统中最常用的电气设备之一。

在发电厂和变电所中，变压器的主要作用是改变高压电能到中压或低压电能，或者将中压电能升高到高压电能，以满足不同电力系统的需要。

变压器的种类很多，包括油浸式变压器、干式变压器、全封闭绝缘体变压器等。

各种变压器的特点和适用范围不同，在选择时需要综合考虑电力系统的要求、环境条件等多方面因素。

3. 开关设备开关设备是发电厂和变电所中最基础的电气设备之一。

它们的主要作用是在电力系统中进行控制和保护。

开关设备的种类有很多，包括低压断路器、高压断路器、接触器等。

这些设备在电力系统的不同级别中都有应用，从属于不同的主电路和支路。

开关设备的选择需要根据实际需求进行，同时需要确保设备的质量和可靠性。

4. 保护设备保护设备是电力系统中必不可少的设备之一。

它们的主要作用是监控电力系统的运行状态，一旦出现故障或异常，及时进行断开电路或保护，防止电力系统发生大规模故障。

保护设备的种类很多，包括过电压保护、欠电压保护、过流保护等。

这些保护设备都有各自的工作原理和适用范围，在选择时需要根据实际需要进行综合考虑。

5. 仪表及监控系统仪表及监控系统是电力系统中用于监控和管理各种电气设备工作状态和电力系统运行状态的重要设备。

它包括各种电力仪表、采样器、数据处理系统等。

在发电厂和变电所中，仪表及监控系统的作用非常重要，可以及时发现和处理电力系统中的故障和异常情况，从而保证电力系统的安全和可靠运行。

6.发电厂变电所电气设备是电力系统中最重要和最基础的设备之一。

它们的工作直接影响电力系统的运行和可靠性。

在选择电气设备时，需要根据实际需要和环境条件进行综合考虑，选择适合的设备，并保证设备的质量和可靠性。

发电厂变电站电气部分pdf
发电厂变电站是电力系统中一个重要的环节，其电气部分涉及到
电能的转换、输送和分配。

本文将从变电站的角度来探讨其电气部分
的主要内容和注意事项。

首先，变电站的电气部分包括变电设备、开关设备、保护设备和
控制设备。

其中，变电设备主要包括变压器、电容器、电抗器等，用
于将电能从高电压转换为低电压或反之；开关设备则是用于控制电流
的通断和转换；保护设备是用来保护电力设备免受过电流和短路等故
障的损害；控制设备则是用来监控和控制变电站的运行状态。

其次，变电站的电气部分需要注意以下几点：
1. 安全性：电气设备需要有可靠的保护措施和安全措施，以防止
电气事故的发生。

2. 稳定性：变电站的电气部分需要具备良好的稳定性和可靠性，
以确保电力系统的正常运行。

3. 节能性：选用电气设备时，应考虑到其能效比并选择节能设备，以节约能源。

4. 可维护性：电气设备应易于检修和维护，以确保设备的正常运
行和延长其寿命。

5. 可扩展性：变电站的电气设备需要具有可扩展性，以适应未来
电力系统的发展和变化。

最后，需要注意的是，在变电站的电气部分设计中应充分考虑到变电站的环境因素、用电需求、电力负荷等实际情况，以满足变电站的实际运行需求。

总之，发电厂变电站的电气部分是电力系统中非常重要的一个环节，其关系到整个电力系统的稳定运行。

因此，在设计和维护变电站电气部分时应注意以上几点，以保障变电站和电力系统的正常运行。

电力安全工作规程(发电厂和变电所电气部分)电力安全工作规程（发电厂和变电所电气部分）1. 背景电力行业是国家经济发展的重要支柱产业，电力设施的安全运行对社会稳定和人民生活至关重要。

为保障电力设施的正常运行和员工的安全，制定电力安全工作规程是必要的。

2. 目的本规程的目的是确保发电厂和变电所的电气设施能够安全可靠地运行，减少事故的发生，保护员工和公众的生命财产安全。

3. 适用范围本规程适用于所有发电厂和变电所的电气设施及相关人员。

4. 职责与义务4.1 发电厂和变电所管理人员应建立健全电气安全管理制度，确保电气设施的日常维护和安全运行。

4.2 电力设施维护人员应按照规定的程序和标准对设施进行定期检查、维护和修复，并将检测结果记录和报告。

4.3 所有工作人员都应接受必要的电气安全培训，并且在工作过程中严格遵守操作规程和安全操作流程。

4.4 若发现电气设施存在安全隐患，应立即停止使用并报告管理人员进行处理。

5. 安全措施5.1 所有电气设备和线路应按照国家标准和相关技术规范进行设计、安装和调试。

5.2 电气设备应定期检查和维护，确保电器接线的牢固性和电缆的绝缘性能。

5.3 发电厂和变电所应建立监测系统，及时发现设备异常情况，并采取相应措施进行修复或更换。

5.4 在必要时，应装备自动断电装置和紧急停电按钮，以确保在遇到紧急情况时能够及时切断电源。

6. 应急预案6.1 发电厂和变电所应制定电力安全应急预案，明确各部门的责任和应急处置流程。

6.2 定期组织应急演练，提高员工应对突发情况的能力和素质。

7. 外部合作7.1 发电厂和变电所应与相关监管部门保持密切联系，主动接受监督检查，并及时整改发现的问题。

7.2 需要外部承包商进行设备维护和修复时，应选择具备相应资质和经验的单位进行合作。

8. 罚则违反本规程的行为将受到相应的纪律处分，并承担法律责任。

9. 其他规定本规程中涉及未尽事宜的，由相关部门按照国家法律法规和相关标准进行解释。

发电厂及变电站电气设备 - 电气主接线1. 引言发电厂及变电站是电力系统中重要的组成部分，其中电气设备的主接线起着至关重要的作用。

电气主接线是将发电厂或变电站的各种电气设备连接在一起的关键线路。

本文将介绍发电厂及变电站电气设备的主接线的定义、作用、要求以及一些常见的设计方法。

2. 电气主接线的定义电气主接线是指将发电厂或变电站内的各种电气设备连接在一起的导线或电缆。

它负责将电源与各种负载设备连接起来，使电能能够有效地传输到各个部分。

3. 电气主接线的作用电气主接线的作用主要有以下几个方面：3.1. 电能传输电气主接线是将电源与各种负载设备连接起来的桥梁，它可以将发电厂或变电站产生的电能传输到各个部分，满足不同负载设备的用电需求。

3.2. 电气设备保护电气主接线在电力系统中起着保护作用。

它通过合理的设计和安装，能够提供电气设备的过载保护、短路保护、接地保护等功能，保护电气设备免受电力系统故障的影响，提高电气设备的可靠性。

3.3. 电能质量控制电气主接线的设计和布置对于控制电能的质量具有重要的影响。

合理的电气主接线设计能够降低电气设备的电压波动、电流谐波等现象，提高电能的质量，确保电气设备正常运行。

3.4. 灾害事故应对电气主接线的合理设计和布置还能够对电力系统的灾害事故起到响应和应对的作用。

例如，在发生电气火灾或其他突发事件时，能够通过合理的主接线设计，实现对电气设备的快速隔离和切换，保证人身安全和电力系统的运行稳定。

4. 电气主接线的设计要求为保证电气主接线的安全、可靠、高效运行，设计时应满足以下要求：4.1. 电气设备的布置电气主接线的设计必须考虑电气设备的布置。

根据电气设备的类型、功率、用途等因素，合理选择电气主接线的走向和布线方式，确保各个设备之间的电气连接符合设计要求。

4.2. 电气主接线的导线尺寸电气主接线的导线尺寸必须根据电流大小、线路长度、电阻损耗等因素进行合理计算和选择。

确保导线的截面积足够大，能够传输所需的电流，同时减小电气主接线的电压降和损耗。
