发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施，主要用于将发电厂产生的电能变换为适合输送和分配的电能。
电气设备是发电厂变电站的核心组成部分，负责将电能进行各种电压等级的变换和保护。
本文将介绍发电厂变电站常见的电气设备及其功能。
主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。
其主要功能是将发电机产生的低电压变换为高电压，以便输送到远距离的用户。
发电变压器一般由高压侧和低压侧组成，通过电磁感应的原理进行电能的变换。
高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。
当电力设备发生短路故障或过电压时，高压断路器会迅速切断电路，以防止更严重的设备损坏或事故发生。
低压断路器低压断路器是发电厂变电站中的另一种重要电气设备，用于保护低压电路和用户设备。
低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。
继电器继电器是发电厂变电站中一个重要的电气控制设备，用于控制和保护电力系统的运行。
继电器可以根据电力系统的工作状态，通过电磁吸合或释放的方式来控制电路的开关状态。
常见的继电器包括过流继电器、欠电压继电器和过温继电器等。
变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。
它可以监测变压器的电流、温度和油位等参数，并在发现异常情况时及时切断电路，以保护变压器免受损坏。
其他电气设备除了上述几种主要的电气设备外，发电厂变电站还包括其他一些辅助设备和辅助电气设备，如电流互感器、电压互感器、避雷器、接地装置等。
这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。
总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。
发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。
此外，还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。
了解这些电气设备的功能和作用，有助于我们更好地理解和维护发电厂变电站。

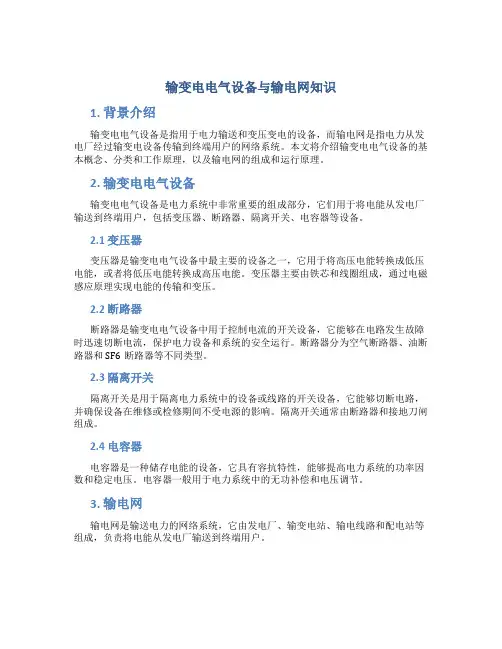

输变电电气设备与输电网知识1. 背景介绍输变电电气设备是指用于电力输送和变压变电的设备，而输电网是指电力从发电厂经过输变电设备传输到终端用户的网络系统。
本文将介绍输变电电气设备的基本概念、分类和工作原理，以及输电网的组成和运行原理。
2. 输变电电气设备输变电电气设备是电力系统中非常重要的组成部分，它们用于将电能从发电厂输送到终端用户，包括变压器、断路器、隔离开关、电容器等设备。
2.1 变压器变压器是输变电电气设备中最主要的设备之一，它用于将高压电能转换成低压电能，或者将低压电能转换成高压电能。
变压器主要由铁芯和线圈组成，通过电磁感应原理实现电能的传输和变压。
2.2 断路器断路器是输变电电气设备中用于控制电流的开关设备，它能够在电路发生故障时迅速切断电流，保护电力设备和系统的安全运行。
断路器分为空气断路器、油断路器和SF6断路器等不同类型。
2.3 隔离开关隔离开关是用于隔离电力系统中的设备或线路的开关设备，它能够切断电路，并确保设备在维修或检修期间不受电源的影响。
隔离开关通常由断路器和接地刀闸组成。
2.4 电容器电容器是一种储存电能的设备，它具有容抗特性，能够提高电力系统的功率因数和稳定电压。
电容器一般用于电力系统中的无功补偿和电压调节。
3. 输电网输电网是输送电力的网络系统，它由发电厂、输变电站、输电线路和配电站等组成，负责将电能从发电厂输送到终端用户。
3.1 发电厂发电厂是输电网的起点，它通过燃煤、水力、核能等方式产生电能，并将电能输入输变电站。
3.2 输变电站输变电站是输电网中电能传输的关键节点，它承担着电能输送、变压变电和系统运行控制的任务。
输变电站通常包括变压器、断路器、隔离开关等电气设备。
3.3 输电线路输电线路是输电网中用于电能传输的线路，包括高压输电线路和中压配电线路。
高压输电线路通常采用架空线路，而中压配电线路则采用电缆或绝缘导线。
3.4 配电站配电站是输电网的终点，它负责将电能从输电线路分配给终端用户。
变电站主要电气设备变电站是连接电网与用电负荷的重要电力设施，起到电能转换、分配和控制的作用。
以下是变电站主要电气设备的介绍。
1. 变压器变压器是变电站的核心设备之一，主要功能是进行电能转换和传递。
它能将高电压的交流电转换为低电压的交流电，或者反过来。
在电网中，变压器的作用是将电压升高或降低，以满足不同地区、不同用电负荷对电能的需求。
通常，变压器分为主变压器和配变压器两种形式。
2. 断路器断路器是变电站中必不可少的设备之一，主要用于切断电路，以实现对电网的控制和维护。
当电路发生故障或超载时，断路器会自动切断电路，防止故障扩大和事故发生。
在变电站中，常用的断路器有空气断路器和真空断路器两种类型。
3. 隔离开关隔离开关一般用于开关电路，与断路器不同的是，隔离开关不直接切断电流，而是将电路与主电路隔离。
它的作用是使电路在运行过程中可以灵活调整，方便维护和检修。
4. 接地开关接地开关是变电站中用于将电气设备、电缆等接地的重要设备之一，可有效地防止电气设备的接地故障，以保证变电站的安全运行。
5. 电流互感器电流互感器是一种测量电路中电流大小的设备，可将高电流电路中的电流转换为低电流的信号输出。
通过它，可以实现对电路电流的准确测量和控制，在电力系统中起到了至关重要的作用。
6. 电压互感器电压互感器是对高压电流进行测量时必不可少的设备，可将高电压信号转换为低电压信号输出。
它主要用于电网电压的检测和计量，能够准确地将高电压信号转换为适宜的低电压信号，方便测量和控制。
7. 继电保护装置继电保护装置是电力系统中非常重要的设备，其主要作用是在电气设备发生故障时及时切断电路，实现对电路的保护。
同时，它能够监控电流、电压等电气参数，并对其进行处理，以确保电力系统的安全运行。
变电站中的电气设备涉及范围广泛，种类繁多。
这些设备不仅直接关系着电力系统的安全稳定运行，也为实现电能的高效传输和利用提供了有力的保障。
变电所的主要电气设备(1)
变电所是电力系统的重要组成部分，是输变电过程中实现电能转化、
电压变换和电流分配的关键环节。
其中，变电所的主要电气设备包括：
一、变压器
变压器是变电所最基本的设备之一，其主要作用是实现电能的电压变换。
在变电站中，变压器通常用来将高压输电线路中的电压升高，以
满足远距离输电的需要，也可以将电压降低以适应不同电力消费者的
用电需求。
二、断路器
断路器是变电站的基本保护设备之一，主要作用是在电路故障时及时
切断故障电路，保证电力系统的安全运行。
断路器还可以用来隔离和
切换电路，以便进行维修和检修。
三、隔离开关
隔离开关是用来隔离电路和电气设备的，主要目的是为了保证变电站
中各个设备之间的安全隔离。
当维护、检修或更换设备时，需要使用
隔离开关进行切断电路。
四、电容器
电容器通常用来提高电力系统的功率因数，以增加电能的有效性和实
用性。
在变电所中，电容器还可以用来降低系统的电压波动、改善电
力质量等。
五、电抗器
电抗器是变电所的一种重要设备，主要用于提高变电所的无功功率，
以调节电力系统的电压和电流。
电抗器的主要作用是将电压和电流按
照一定比例变化，以平衡电力系统的负荷和稳定系统运行。
六、接地设备
接地设备通常用来将电力系统中的电流引入地下，以保护人身和电气设备安全。
在变电所中，接地设备主要用来使电力系统与地面相连，从而形成一个安全的电气环境。
以上就是变电所的主要电气设备介绍，这些设备不仅在变电所的运行过程中起着至关重要的作用，也为我们的生活提供了稳定、可靠的电力保障。
输变电系统是一系列电气设备组成的。
发电站发出的强大电能只有通过输变电系统才能输送到电力用户。
图1—2给出了变电站主要设备的示意图。
图中除了所示的变压器、导线、绝缘子、互感器、避雷器、隔离开关和断路器等电气设备外,还有电容器、套管、阻波器、电缆、电抗器和继电保护装置等,这些都是输变电系统中必不可缺的设备.图1—2 变电站主要设备示意图1—变压器;2—导线；3—绝缘子；4—互感器；5-避雷器；6—隔离开关;7—断路器下面，对输变电系统的主要电气设备及其功能进行简单介绍。
（1）输变电系统的基本电气设备主要有导线、变压器、开关设备、高压绝缘子等。
1）导线。
导线的主要功能就是引导电能实现定向传输.导线按其结构可以分为两大类：一类是结构比较简单不外包绝缘的称为电线；另一类是外包特殊绝缘层和铠甲的称为电缆。
电线中最简单的是裸导线，裸导线结构简单、使用量最大,在所有输变电设备中，它消耗的有色金属最多。
电缆的用量比裸导线少得多，但是因为它具有占用空间小、受外界干扰少、比较可靠等优点，所以也占有特殊地位。
电缆不仅可埋在地里，也可浸在水底，因此在一些跨江过海的地方都离不开电缆。
电缆的制造比裸导线要复杂得多，这主要是因为要保证它的外皮和导线间的可靠绝缘。
输变电系统中采用的电缆称为电力电缆。
此外，还有供通信用的通信电缆等。
2)变压器。
变压器是利用电磁感应原理对变压器两侧交流电压进行变换的电气设备。
为了大幅度地降低电能远距离传输时在输电线路上的电能损耗，发电机发出的电能需要升高电压后再进行远距离传输，而在输电线路的负荷端，输电线路上的高电压只有降低等级后才能便于电力用户使用。
电力系统中的电压每改变一次都需要使用变压器.根据升压和降压的不同作用，变压器又分为升压变压器和降压变压器。
例如，要把发电站发出的电能送入输变电系统,就需要在发电站安装变压器，该变压器输入端(又称一次侧）的电压和发电机电压相同，变压器输出端(又称二次侧）的电压和该输变电系统的电压相同。
