织物结构分析实验

Janus 织物的结构设计及其单向导湿性能单明景，安春耕（天津工业大学纺织科学与工程学院，天津300387）摘要：针对传统单向导湿Janus 织物制备方法生产效率低、稳定性差等问题，利用存在润湿性差异的莫代尔和涤纶2种纤维构建Janus 织物，探究接结点数量、织物组织等结构参数对Janus 织物基础性能和单向导湿性能的影响规律。

结果表明：莫代尔纤维和涤纶纤维通过机织法可以制备Janus 织物；随着接结点数量的增加，织物的单向导湿性能降低；平纹组织的单向导湿效果优于2/2纬重平、2/2斜纹组织；接结点数量为1，两侧均为平纹组织时Janus 织物的单向传递指数可达382.72，单向导湿性能相对最优。

关键词：Janus 织物；结构设计；单向导湿；接结点数量；织物组织中图分类号：TS105.11文献标志码：A文章编号：员远苑员原园圆源载（圆园24）园2原园园36原07收稿日期：2023-03-22基金项目：国家自然科学基金青年基金资助项目（12102300）通信作者：单明景（1974—），女，博士，副教授，主要研究方向为产业用纺织品开发。

E-mail ：*****************Structural design of Janus fabric and its unidirectional moisture conductivitySHAN Mingjing ，AN Chungeng（School of Textile Science and Engineering ，Tiangong University ，Tianjin 300387，China ）Abstract ：To solve the problems of low production efficiency and poor stability of preparation methods for traditional unidi鄄rectional moisture conductive Janus fabric袁Janus fabric was constructed using modal and polyester fibers with differences in wettability.The influences of structural parameters such as number of junction points and fabric weave on the basic and unidirectional moisture conductive properties of Janus fabrics were investigated.The re鄄sults showed that Janus fabrics could be made of modal and polyester fibers by weaving.Unidirectional moisture conductivity of fabric got worse with the increase of the number of junction points.Unidirectional moisture con鄄ductivity of plain fabric was better than those of 2/2weft-backed plain and 2/2twills fabric.When the number of junction points is 1and both sides are plain weave袁unidirectional transfer index of Janus fabric has reached382.72袁and unidirectional moisture conductivity is relatively optimal.Key words ：Janus fabrics曰structural design曰unidirectional moisture conductivity曰number of junction points曰fabric weaveDOI ：10.3969/j.issn.1671-024x.2024.02.006第43卷第2期圆园24年4月Vol.43No.2April 2024天津工业大学学报允韵哉砸晕粤蕴韵云栽陨粤晕GONG 哉晕陨灾耘砸杂陨栽再自然界中存在很多有趣的单向导湿现象。

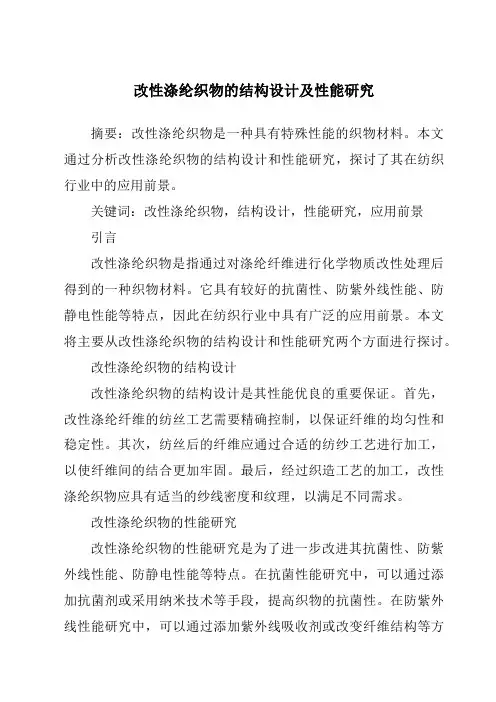

改性涤纶织物的结构设计及性能研究摘要：改性涤纶织物是一种具有特殊性能的织物材料。

本文通过分析改性涤纶织物的结构设计和性能研究，探讨了其在纺织行业中的应用前景。

关键词：改性涤纶织物，结构设计，性能研究，应用前景引言改性涤纶织物是指通过对涤纶纤维进行化学物质改性处理后得到的一种织物材料。

它具有较好的抗菌性、防紫外线性能、防静电性能等特点，因此在纺织行业中具有广泛的应用前景。

本文将主要从改性涤纶织物的结构设计和性能研究两个方面进行探讨。

改性涤纶织物的结构设计改性涤纶织物的结构设计是其性能优良的重要保证。

首先，改性涤纶纤维的纺丝工艺需要精确控制，以保证纤维的均匀性和稳定性。

其次，纺丝后的纤维应通过合适的纺纱工艺进行加工，以使纤维间的结合更加牢固。

最后，经过织造工艺的加工，改性涤纶织物应具有适当的纱线密度和纹理，以满足不同需求。

改性涤纶织物的性能研究改性涤纶织物的性能研究是为了进一步改进其抗菌性、防紫外线性能、防静电性能等特点。

在抗菌性能研究中，可以通过添加抗菌剂或采用纳米技术等手段，提高织物的抗菌性。

在防紫外线性能研究中，可以通过添加紫外线吸收剂或改变纤维结构等方法，提高织物的防紫外线性能。

在防静电性能研究中，可以通过改变纤维表面形态或添加导电剂等措施，提高织物的防静电性能。

改性涤纶织物的应用前景改性涤纶织物具有广泛的应用前景。

在医疗领域，抗菌性能优良的改性涤纶织物可用于制作医用口罩、手术衣等防护用品。

在户外运动领域，具有防紫外线性能的改性涤纶织物可用于制作防晒衣物、帐篷等用品。

在电子领域，具有防静电性能的改性涤纶织物可用于制作电子元器件的防护材料。

结论改性涤纶织物的结构设计和性能研究是其应用的关键环节。

通过合理的结构设计和优化的性能研究，改性涤纶织物可具备更多特殊性能，满足不同领域的需求。

随着科技的不断进步，相信改性涤纶织物将在纺织行业中发挥更加重要的作用。

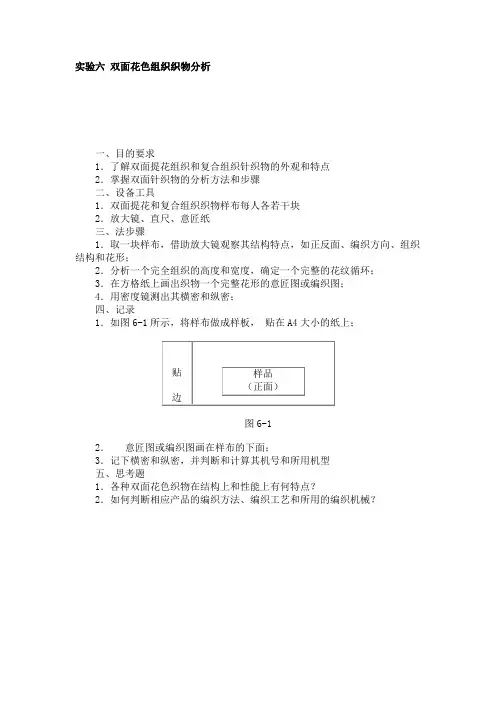

实验六双面花色组织织物分析
一、目的要求
1．了解双面提花组织和复合组织针织物的外观和特点
2．掌握双面针织物的分析方法和步骤
二、设备工具
1．双面提花和复合组织织物样布每人各若干块
2．放大镜、直尺、意匠纸
三、法步骤
1．取一块样布，借助放大镜观察其结构特点，如正反面、编织方向、组织结构和花形；
2．分析一个完全组织的高度和宽度，确定一个完整的花纹循环；
3．在方格纸上画出织物一个完整花形的意匠图或编织图；
4．用密度镜测出其横密和纵密；
四、记录
1．如图6-1所示，将样布做成样板，贴在A4大小的纸上；
图6-1
2．意匠图或编织图画在样布的下面；
3．记下横密和纵密，并判断和计算其机号和所用机型
五、思考题
1．各种双面花色织物在结构上和性能上有何特点？
2．如何判断相应产品的编织方法、编织工艺和所用的编织机械？。

织物材料的力学性能与结构分析织物作为一种常见的材料，在日常生活和工业生产中广泛应用。

了解织物材料的力学性能与结构分析对于提高其品质和应用效果至关重要。

本文将详细讨论织物材料的力学性能与结构分析，并探讨其在不同领域的应用。

一、织物材料的力学性能分析1.拉伸性能织物的拉伸性能是指在受力时的变形和破坏能力。

通过对织物进行拉伸试验，可以得出其断裂强度、伸长率、断裂韧性等参数。

这些参数可以帮助我们判断织物在使用中的抗拉能力和耐久性。

2.压缩性能织物的压缩性能是指在受力时的抗压变形和恢复能力。

通过对织物进行压缩试验，可以评估其抗压性能和弹性恢复能力。

这些参数在织物在填充材料、座椅、装饰品等领域具有重要的应用价值。

3.弯曲性能织物的弯曲性能是指在受力时的抗弯变形能力。

通过对织物进行弯曲试验，可以得出其弯曲刚度和折叠性能。

这些参数对于织物在服装、窗帘、家具等领域的应用有重要意义。

4.撕裂性能织物的撕裂性能是指在受力时的抗撕裂能力。

通过对织物进行撕裂试验，可以得出其撕裂强度和撕裂延伸率。

这些参数对于织物在户外用品、工业帐篷等领域的抗撕裂要求较高的应用有重要价值。

二、织物材料的结构分析1.纤维结构纤维是织物的基本组成单位，其结构对织物的性能和质量起着至关重要的作用。

纤维的直径、长度、断面形状以及纤维间的排列方式都会影响织物的密度、强度和弹性等性能。

通过扫描电镜等仪器观察纤维的结构，可以帮助我们理解织物的性能来源和改进方向。

2.织物结构织物的结构是指纱线、经纬相互交织的方式和密度。

常见的织物结构包括平纹、斜纹、提花、缎纹等。

不同的织物结构决定了织物的外观、手感和性能特点。

通过对织物结构的研究和分析，可以指导织物的设计和开发。

3.织物表面特征织物表面的特征对于其外观和使用性能起着重要作用。

织物的表面特征包括纹理、工艺效果、染色效果等。

通过扫描电镜和表面形貌分析仪等设备对织物表面进行观察和测试，可以帮助我们评估织物的质量和外观效果。

一、实验目的1. 了解纺织材料的基本组成和结构。

2. 掌握纺织材料的性能测试方法。

3. 分析不同纺织材料的性能差异。

4. 培养实验操作能力和数据分析能力。

二、实验原理纺织材料是指由纤维、纱线、织物等组成的材料。

纺织材料的性能与其组成、结构、加工工艺等因素密切相关。

本实验通过测试不同纺织材料的各项性能指标，分析其性能差异，从而深入了解纺织材料的特性。

三、实验仪器与药品1. 纺织材料性能测试仪2. 电子天平3. 拉伸试验机4. 透气性测试仪5. 摩擦系数测试仪6. 标准试样四、实验步骤1. 纤维原料性能测试- 测试纤维原料的长度、线密度、单纤强力、卷曲度、回潮率、弯曲刚度和摩擦系数等指标。

2. 纱线性能测试- 测试纱线的断裂强度、断裂伸长率、弹性模量、线密度等指标。

3. 织物性能测试- 测试织物的面密度、厚度、拉伸强度和伸长率、吸水率、透气性、摩擦系数、撕破强力、耐磨性、顶破强度和柔软性等指标。

4. 数据分析- 对测试数据进行整理和分析，得出不同纺织材料的性能指标。

五、实验结果与讨论1. 纤维原料性能测试结果- 不同纤维原料的长度、线密度、单纤强力、卷曲度、回潮率、弯曲刚度和摩擦系数等指标存在差异，这主要与纤维的种类、原料来源和加工工艺有关。

2. 纱线性能测试结果- 不同纱线的断裂强度、断裂伸长率、弹性模量、线密度等指标存在差异，这主要与纱线的原料、捻度、纺纱工艺等因素有关。

3. 织物性能测试结果- 不同织物的面密度、厚度、拉伸强度和伸长率、吸水率、透气性、摩擦系数、撕破强力、耐磨性、顶破强度和柔软性等指标存在差异，这主要与织物的原料、组织结构、编织工艺等因素有关。

4. 讨论- 通过实验结果分析，可以得出以下结论：1. 纤维原料的性能直接影响纱线和织物的性能。

2. 纺纱工艺和编织工艺对织物的性能有显著影响。

3. 优化纺织材料的性能可以通过选择合适的原料、改进加工工艺和优化组织结构来实现。

六、体会与建议1. 通过本次实验，我对纺织材料的基本组成、结构、性能及其影响因素有了更深入的了解。

《织物结构与设计》实验指导书上海工程技术大学服装学院纺织工程系2012年9月织物结构与设计实验指导书前言织物组织是纺织品赖于存在的重要因素，它是形成织物千变万化的内在依据，解析它的组织结构，探其变化原因，掌握设计技能成了织物设计的重要手段。

材料、工具、技术、知识、经验是织物设计的五大要素，也是织物设计构思敏锐的美的感情表现的基础，但是这些知识与技能如果缺乏实践的体验，通常难于变成有机的学问。

加强实践性环节不仅能使它们超于有机的深化，同时也能使设计思考力富于弹性，以适应现代织物设计的需要，并有所建树。

实验一了解自动剑杆织样机的工作原理一、实验目的1、了解自动织样机的各主要机件的作用与相互的配合；2、了解穿综、穿筘、投纬、绘制纹板图等准备工作；3、了解在织样机上的织造方法；4、进一步理解上机图中各图的作用。

二、实验设备及功能（一）SUⅢ型全自动剑杆织样机SUⅢ型全自动剑杆织样机从开口、引纬、选色、打纬、送经、卷取等等动作皆可为全自动操作，所以打样品质控制非常精密。

织样机的运转速度可依需求而作适当地调整，最快可达到40rpm，与传统人工打样或半自动织样机的速度比，可节省非常多的时间。

采用该种自动小样机的目的在于，严格控制织物的紧密度，随时掌控布面质量，使织物尽量符合实验要求，以便实验顺利进行，数据更加准确。

SUⅢ型全自动剑杆织样机的运作过程中，除了经纱卷取是由马达带动外，其余动作皆由汽缸驱动。

因此，还配备一个4.0~7.5bar的空气压缩机。

钢筘的宽度为12英寸。

SUⅢ型全自动剑杆织样机共有二十片综框，其中前两片由系统控制，作为绞纱与废边之用。

而第三片综框才是纹板图上的第一片，其余依次类推，所以纹板图设计最多可达十八片综框。

每片综框最多可安装280~300根综丝。

（二）设备具有的功能1、可输入相应的数字来修改机上纬密。

2、可以找寻断纬。

3、在显示区，显示了设计文件名、总梭数、当前梭数、纬密、开口情况（哪些综框提起）、选色情况和当前织机的运转情况。

实验一织物的结构分析实验内容：（1）织物组织认识（2）梭织物密度、针织物密度的测定（3）纱线线密度的测试。

（4）单位面积织物重量的测试。

实验目的：在织物染整加工和研究过程中，常需对纺织品结构和织物组织有所了解，以便正确地制定研究方案和加工工艺。

通过实验使学生认识常用织物的种类；掌握梭织物密度、针织物密度的测试方法；纱线线密度的测试方法；单位面积织物重量的测试方法。

一、织物组织认识对给定的几种织物认识其织物组织；了解其织物风格特点。

平纹织物风格特点：（1）纱线在织物中交织最频繁，组织点最多（2）织物结构简单（3）织物平整挺括、坚牢、耐穿、耐用。

斜纹织物风格特点：（1）在纱线粗细度和织物密度相同时，斜纹织物坚牢度不如平纹织物。

（2）在纱线粗细度和织物密度相同时，斜纹织物较平纹织物手感柔软。

（3）斜纹织物可以织成紧度较大的织物。

（4）织物表面有经（纬）浮线构成的斜向织纹。

缎纹织物风格特点：（1）布面平滑匀整，富有光泽。

（2）质地柔软，有豪华感。

（3）坚牢度不及斜纹、平纹，易勾丝。

经编织物风格特点：（1）经编织物织物卷边性好于纬编织物，基本不卷边。

（2）没有脱散现象。

不易折皱。

（3）受力变形性介于梭织物和纬编织物之间。

纬编织物风格特点：（1）纬编平针组织在织物的两面具有不同的外观。

不易折皱。

（2）横向延伸度近似纵向延伸度的2倍。

（3）边缘具有显著的卷边现象。

（4）具有脱散性。

二、梭织物密度的测定2.1实验仪器及织物织物分析镜（或移动式密度镜）；钢尺：5-15cm，分度值为毫米；分析针实验步骤（1）移动式密度镜，内装有5-20倍的低倍放大镜，可借助螺杆在刻度尺的基座上移动，以满足最小测量距离的要求。

放大镜中有标志线，随同放大镜移动时通过放大镜可看见标志线的各种类型装置都可以使用。

（2）将织物摊平，把织物分析镜放在上面，哪一个系统的纱线被计数，密度镜的刻度尺就平行于另一个系统纱线，转动螺杆在规定的测量距离内计数纱线根数。

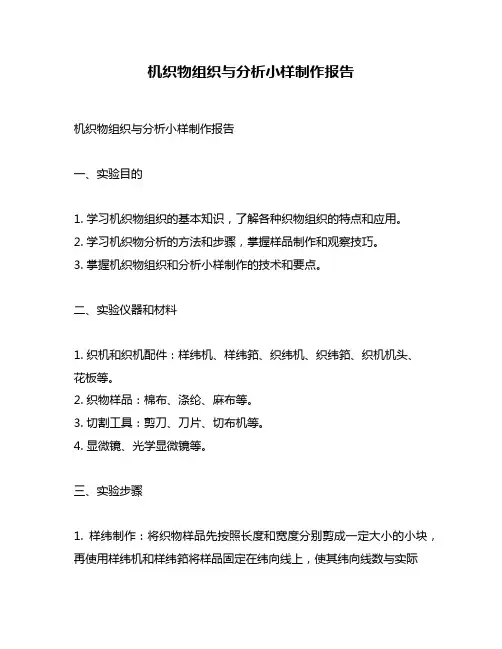

机织物组织与分析小样制作报告机织物组织与分析小样制作报告一、实验目的1. 学习机织物组织的基本知识，了解各种织物组织的特点和应用。

2. 学习机织物分析的方法和步骤，掌握样品制作和观察技巧。

3. 掌握机织物组织和分析小样制作的技术和要点。

二、实验仪器和材料1. 织机和织机配件：样纬机、样纬筘、织纬机、织纬筘、织机机头、花板等。

2. 织物样品：棉布、涤纶、麻布等。

3. 切割工具：剪刀、刀片、切布机等。

4. 显微镜、光学显微镜等。

三、实验步骤1. 样纬制作：将织物样品先按照长度和宽度分别剪成一定大小的小块，再使用样纬机和样纬筘将样品固定在纬向线上，使其纬向线数与实际织物中纬向线数相同。

2. 织纬制作：将样纬机上的样品固定在织纬机上，使用织纬筘和织机机头进行织造，织造完成后取下样品。

3. 花板加工：使用花板对织物样品进行加工，制作出各种不同的织物组织结构。

4. 制作小样：将加工好的织物样品按照要求剪裁成小样，并用切布机或者刀片进行处理，制成边缘整齐、形状规则的小样。

5. 观察分析：使用显微镜或者光学显微镜对制作好的小样进行观察和分析，了解织物组织的特点和应用。

四、实验结果及分析通过本次实验，我们制作了不同种类和结构的织物组织小样，并对其进行了观察和分析。

其中，我们发现不同的织物组织结构具有不同的特点和应用场景，例如平纹布具有平整、平滑的表面和良好的耐磨性，适用于制作衬衫、床单等家居用品；而斜纹布则具有优良的耐用性和美观度，适用于制作高档衣料、装饰布料等。

此外，我们还学习了机织物分析的方法和步骤，了解了样品制作和观察技巧。

通过观察分析，我们可以了解织物的纱线种类、织法、密度、纱线细度、织物手感等信息，从而更好地进行织物品质检验和产品开发。

五、实验结论通过本次实验，我们了解了机织物组织的基本知识和各种织物组织的特点和应用，掌握了机织物分析的方法和步骤，学会了制作机织物组织和分析小样的技术和要点。

这对我们深入了解机织物的生产工艺、提高产品开发能力和品质控制水平具有重要的意义。
