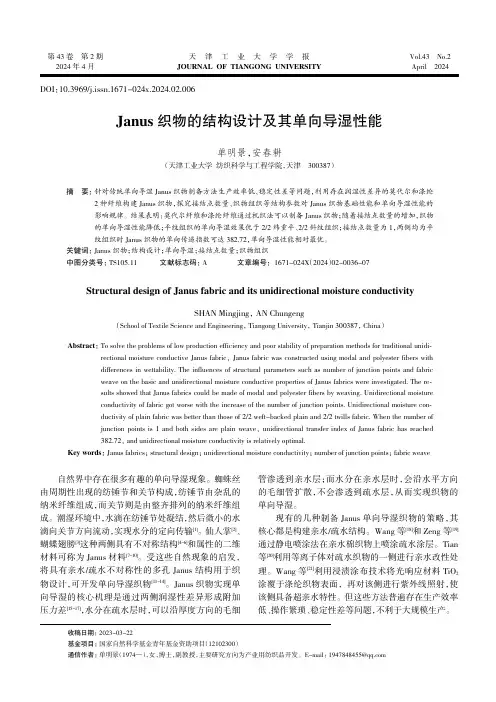

Janus 织物的结构设计及其单向导湿性能单明景，安春耕（天津工业大学纺织科学与工程学院，天津300387）摘要：针对传统单向导湿Janus 织物制备方法生产效率低、稳定性差等问题，利用存在润湿性差异的莫代尔和涤纶2种纤维构建Janus 织物，探究接结点数量、织物组织等结构参数对Janus 织物基础性能和单向导湿性能的影响规律。

结果表明：莫代尔纤维和涤纶纤维通过机织法可以制备Janus 织物；随着接结点数量的增加，织物的单向导湿性能降低；平纹组织的单向导湿效果优于2/2纬重平、2/2斜纹组织；接结点数量为1，两侧均为平纹组织时Janus 织物的单向传递指数可达382.72，单向导湿性能相对最优。

关键词：Janus 织物；结构设计；单向导湿；接结点数量；织物组织中图分类号：TS105.11文献标志码：A文章编号：员远苑员原园圆源载（圆园24）园2原园园36原07收稿日期：2023-03-22基金项目：国家自然科学基金青年基金资助项目（12102300）通信作者：单明景（1974—），女，博士，副教授，主要研究方向为产业用纺织品开发。

E-mail ：*****************Structural design of Janus fabric and its unidirectional moisture conductivitySHAN Mingjing ，AN Chungeng（School of Textile Science and Engineering ，Tiangong University ，Tianjin 300387，China ）Abstract ：To solve the problems of low production efficiency and poor stability of preparation methods for traditional unidi鄄rectional moisture conductive Janus fabric袁Janus fabric was constructed using modal and polyester fibers with differences in wettability.The influences of structural parameters such as number of junction points and fabric weave on the basic and unidirectional moisture conductive properties of Janus fabrics were investigated.The re鄄sults showed that Janus fabrics could be made of modal and polyester fibers by weaving.Unidirectional moisture conductivity of fabric got worse with the increase of the number of junction points.Unidirectional moisture con鄄ductivity of plain fabric was better than those of 2/2weft-backed plain and 2/2twills fabric.When the number of junction points is 1and both sides are plain weave袁unidirectional transfer index of Janus fabric has reached382.72袁and unidirectional moisture conductivity is relatively optimal.Key words ：Janus fabrics曰structural design曰unidirectional moisture conductivity曰number of junction points曰fabric weaveDOI ：10.3969/j.issn.1671-024x.2024.02.006第43卷第2期圆园24年4月Vol.43No.2April 2024天津工业大学学报允韵哉砸晕粤蕴韵云栽陨粤晕GONG 哉晕陨灾耘砸杂陨栽再自然界中存在很多有趣的单向导湿现象。

织物材料的力学性能与结构分析织物作为一种常见的材料，在日常生活和工业生产中广泛应用。

了解织物材料的力学性能与结构分析对于提高其品质和应用效果至关重要。

本文将详细讨论织物材料的力学性能与结构分析，并探讨其在不同领域的应用。

一、织物材料的力学性能分析1.拉伸性能织物的拉伸性能是指在受力时的变形和破坏能力。

通过对织物进行拉伸试验，可以得出其断裂强度、伸长率、断裂韧性等参数。

这些参数可以帮助我们判断织物在使用中的抗拉能力和耐久性。

2.压缩性能织物的压缩性能是指在受力时的抗压变形和恢复能力。

通过对织物进行压缩试验，可以评估其抗压性能和弹性恢复能力。

这些参数在织物在填充材料、座椅、装饰品等领域具有重要的应用价值。

3.弯曲性能织物的弯曲性能是指在受力时的抗弯变形能力。

通过对织物进行弯曲试验，可以得出其弯曲刚度和折叠性能。

这些参数对于织物在服装、窗帘、家具等领域的应用有重要意义。

4.撕裂性能织物的撕裂性能是指在受力时的抗撕裂能力。

通过对织物进行撕裂试验，可以得出其撕裂强度和撕裂延伸率。

这些参数对于织物在户外用品、工业帐篷等领域的抗撕裂要求较高的应用有重要价值。

二、织物材料的结构分析1.纤维结构纤维是织物的基本组成单位，其结构对织物的性能和质量起着至关重要的作用。

纤维的直径、长度、断面形状以及纤维间的排列方式都会影响织物的密度、强度和弹性等性能。

通过扫描电镜等仪器观察纤维的结构，可以帮助我们理解织物的性能来源和改进方向。

2.织物结构织物的结构是指纱线、经纬相互交织的方式和密度。

常见的织物结构包括平纹、斜纹、提花、缎纹等。

不同的织物结构决定了织物的外观、手感和性能特点。

通过对织物结构的研究和分析，可以指导织物的设计和开发。

3.织物表面特征织物表面的特征对于其外观和使用性能起着重要作用。

织物的表面特征包括纹理、工艺效果、染色效果等。

通过扫描电镜和表面形貌分析仪等设备对织物表面进行观察和测试，可以帮助我们评估织物的质量和外观效果。

《织物结构与设计》实验指导书上海工程技术大学服装学院纺织工程系2012年9月织物结构与设计实验指导书前言织物组织是纺织品赖于存在的重要因素，它是形成织物千变万化的内在依据，解析它的组织结构，探其变化原因，掌握设计技能成了织物设计的重要手段。

材料、工具、技术、知识、经验是织物设计的五大要素，也是织物设计构思敏锐的美的感情表现的基础，但是这些知识与技能如果缺乏实践的体验，通常难于变成有机的学问。

加强实践性环节不仅能使它们超于有机的深化，同时也能使设计思考力富于弹性，以适应现代织物设计的需要，并有所建树。

实验一了解自动剑杆织样机的工作原理一、实验目的1、了解自动织样机的各主要机件的作用与相互的配合；2、了解穿综、穿筘、投纬、绘制纹板图等准备工作；3、了解在织样机上的织造方法；4、进一步理解上机图中各图的作用。

二、实验设备及功能（一）SUⅢ型全自动剑杆织样机SUⅢ型全自动剑杆织样机从开口、引纬、选色、打纬、送经、卷取等等动作皆可为全自动操作，所以打样品质控制非常精密。

织样机的运转速度可依需求而作适当地调整，最快可达到40rpm，与传统人工打样或半自动织样机的速度比，可节省非常多的时间。

采用该种自动小样机的目的在于，严格控制织物的紧密度，随时掌控布面质量，使织物尽量符合实验要求，以便实验顺利进行，数据更加准确。

SUⅢ型全自动剑杆织样机的运作过程中，除了经纱卷取是由马达带动外，其余动作皆由汽缸驱动。

因此，还配备一个4.0~7.5bar的空气压缩机。

钢筘的宽度为12英寸。

SUⅢ型全自动剑杆织样机共有二十片综框，其中前两片由系统控制，作为绞纱与废边之用。

而第三片综框才是纹板图上的第一片，其余依次类推，所以纹板图设计最多可达十八片综框。

每片综框最多可安装280~300根综丝。

（二）设备具有的功能1、可输入相应的数字来修改机上纬密。

2、可以找寻断纬。

3、在显示区，显示了设计文件名、总梭数、当前梭数、纬密、开口情况（哪些综框提起）、选色情况和当前织机的运转情况。

实验一织物的结构分析实验内容：（1）织物组织认识（2）梭织物密度、针织物密度的测定（3）纱线线密度的测试。

（4）单位面积织物重量的测试。

实验目的：在织物染整加工和研究过程中，常需对纺织品结构和织物组织有所了解，以便正确地制定研究方案和加工工艺。

通过实验使学生认识常用织物的种类；掌握梭织物密度、针织物密度的测试方法；纱线线密度的测试方法；单位面积织物重量的测试方法。

一、织物组织认识对给定的几种织物认识其织物组织；了解其织物风格特点。

平纹织物风格特点：（1）纱线在织物中交织最频繁，组织点最多（2）织物结构简单（3）织物平整挺括、坚牢、耐穿、耐用。

斜纹织物风格特点：（1）在纱线粗细度和织物密度相同时，斜纹织物坚牢度不如平纹织物。

（2）在纱线粗细度和织物密度相同时，斜纹织物较平纹织物手感柔软。

（3）斜纹织物可以织成紧度较大的织物。

（4）织物表面有经（纬）浮线构成的斜向织纹。

缎纹织物风格特点：（1）布面平滑匀整，富有光泽。

（2）质地柔软，有豪华感。

（3）坚牢度不及斜纹、平纹，易勾丝。

经编织物风格特点：（1）经编织物织物卷边性好于纬编织物，基本不卷边。

（2）没有脱散现象。

不易折皱。

（3）受力变形性介于梭织物和纬编织物之间。

纬编织物风格特点：（1）纬编平针组织在织物的两面具有不同的外观。

不易折皱。

（2）横向延伸度近似纵向延伸度的2倍。

（3）边缘具有显著的卷边现象。

（4）具有脱散性。

二、梭织物密度的测定2.1实验仪器及织物织物分析镜（或移动式密度镜）；钢尺：5-15cm，分度值为毫米；分析针实验步骤（1）移动式密度镜，内装有5-20倍的低倍放大镜，可借助螺杆在刻度尺的基座上移动，以满足最小测量距离的要求。

放大镜中有标志线，随同放大镜移动时通过放大镜可看见标志线的各种类型装置都可以使用。

（2）将织物摊平，把织物分析镜放在上面，哪一个系统的纱线被计数，密度镜的刻度尺就平行于另一个系统纱线，转动螺杆在规定的测量距离内计数纱线根数。

织物结构分析实验织物结构分析实验是对织物的组织结构进行研究和分析的一个重要实验。

通过这个实验，可以了解织物中织物纱线的组织密度、编织结构、纱线类型等信息，为织物的质量评价以及改良方案提供依据。

以下是一份关于织物结构分析实验的详细报告，包括实验目的、实验步骤、实验结果及分析等内容。

一、实验目的：1.了解不同织物的编织结构和纱线类型；2.掌握织物结构参数的测定方法；3.分析不同织物结构对织物性能的影响。

二、实验仪器与设备：1.织物分析仪：用于测定织物的线密度、表面密度、空气透气度等参数；2.顺纱试验仪：用于测试纱线的强度、伸长率；3.络度仪：用于测量纱线的线密度；4.显微镜：用于观察织物的织法、纱线类型等。

三、实验步骤：1.取一块待测织物样品，并记录其产地、纱线类型等基本信息；2.使用织物分析仪测定织物的线密度和表面密度，并记录数据；3.使用顺纱试验仪测定织物的纱线强度和伸长率，并记录数据；4.使用织物分析仪测定织物的空气透气度，并记录数据；5.使用显微镜观察织物的纱线类型、织法等，并记录观察结果；6.使用络度仪测量纱线的线密度，并记录数据。

四、实验结果与分析：1.根据织物分析仪测定得到的线密度和表面密度数据，可以计算得到该织物的纱线密度。

较高的纱线密度意味着纱线更细，织物更细密，质量更好。

2.顺纱试验的结果可以反映出纱线的强度和柔软度。

较高的纱线强度和较低的伸长率意味着纱线质量更好。

3.织物分析仪测定的空气透气度可以反映织物的透气性。

较高的空气透气度意味着织物更透气，较低的空气透气度意味着织物更密闭。

4.显微镜观察纱线类型和织法可以帮助确定织物的结构类型，如平纹、斜纹、缎纹等。

不同的纱线类型和织法对织物的外观、手感等性能有影响。

5.根据络度仪测量得到的纱线线密度可以与织物分析仪测定的线密度进行对比，以验证测定结果的准确性。

综上所述，织物结构分析实验可以通过测定织物的线密度、表面密度、纱线强度、伸长率和空气透气度等参数，来了解织物的组织结构和性能特点，为织物的质量评价以及改良方案的制定提供依据。

织物原料分析实验报告引言织物是我们日常生活中常用的材料之一，它由不同的纤维所组成。

了解织物的原料成分对于选择合适的洗涤方式以及保养方式至关重要。

因此，进行织物原料分析实验可以帮助我们准确地了解织物的成分及特性。

本实验旨在通过化学测试方法，分析织物的原料成分。

材料与方法材料：- 纯棉织物样品- 涤纶织物样品- 醋酸- 碘液- 湿润试纸- 酒精灯- 显微镜- 试管方法：1. 根据实验需求，准备纯棉织物样品和涤纶织物样品。

2. 将纯棉织物样品撕碎成小块，并放入试管中。

3. 加入适量的醋酸，放置片刻。

4. 加入少量的碘液，观察是否出现变色反应。

5. 使用湿润试纸测试织物样品的酸碱性质。

6. 重复以上步骤2-5，用涤纶织物样品进行实验。

7. 使用显微镜观察两种织物的纤维结构差异。

实验结果1. 纯棉织物样品：- 在醋酸中放置片刻后，织物样品未出现明显变色反应。

- 使用湿润试纸测试时，织物样品呈现中性。

- 在显微镜下观察，纯棉织物的纤维结构呈现交织状。

2. 涤纶织物样品：- 在醋酸中放置片刻后，织物样品未出现明显变色反应。

- 使用湿润试纸测试时，织物样品呈现中性。

- 在显微镜下观察，涤纶织物的纤维结构呈现平行排列。

分析与讨论纯棉织物的主要成分为纯棉纤维，它是天然的植物纤维，具有良好的吸湿性和透气性。

在实验中，纯棉织物在醋酸中未发生明显的变色反应，表明它对酸性物质相对稳定。

使用湿润试纸测试时，织物呈现中性，进一步佐证了其稳定性。

纤维结构的交织状也是纯棉织物的特点之一。

涤纶织物的主要成分为涤纶纤维，它是合成纤维之一，具有良好的耐热性和抗皱性。

在实验中，涤纶织物在醋酸中未发生明显的变色反应，说明它对酸性物质相对稳定。

使用湿润试纸测试时，织物呈现中性，进一步佐证了其稳定性。

纤维结构的平行排列也是涤纶织物的特点之一。

结论通过本实验的织物原料分析，我们得出以下结论：1. 纯棉织物主要由纯棉纤维组成，具有良好的吸湿性和透气性。

织物面料分析之详解步骤第一步：选择样品从需要分析的织物中选择代表性的样品。

样品应该是符合要求的典型织物，而非次品或异常织物。

第二步：观察外观对选定的织物样品进行外观观察，包括颜色、纹理、光泽、表面质感等。

通过外观观察可以初步判断织物的质量和特点。

第三步：纤维组成分析首先进行化学试剂测试，例如试剂滴定法、溶解法等，以确定织物的纤维组成。

常见的纤维有棉、麻、羊毛、丝、化纤等。

同时，也可以通过显微镜观察织物的断面，进一步确定织物的纤维成分。

第四步：纱线密度测定纱线密度是指织物中经纬纱的线密度，用于判断织物的粗细程度。

通过检测织物的纱线密度，可以推测织物的质量和用途。

纱线密度的测定可以使用专业的纱线密度计进行。

第五步：织物结构分析织物的结构包括经纬纱的排列方式、纱线的交织方式以及纱线的密度等。

通过显微镜观察织物的结构，可以了解织物的密度、均匀度、纱线强度等性能指标。

第六步：力学性能测试对织物进行拉伸、撕裂、抗磨、耐磨等力学性能测试，以了解织物的强度、耐久性和抗磨性等。

这些测试可以使用专门的力学性能测试仪进行，也可以通过手动测试。

第七步：功能性能测试根据织物的用途和要求，进行吸湿性、透气性、防水性、防光性等功能性能测试。

这些测试可以使用专业的测试设备进行，如吸湿性测试仪、透气性测试仪等。

第八步：化学成分测试有些织物样品可能含有一些化学成分，如染料、助剂等。

通过化学成分测试，可以确定织物中的化学物质，并判断其是否符合相关标准和要求。

第九步：环保性能测试对织物进行有害物质检测，如重金属含量、致敏物质含量等。

这些测试可以用来评估织物的环保性能，确保其符合环保要求。

第十步：结果分析和总结根据上述测试结果，对织物的组成、结构和性能进行分析和总结。

综合判断织物的质量和适用性，并提出相应的建议和改进意见。

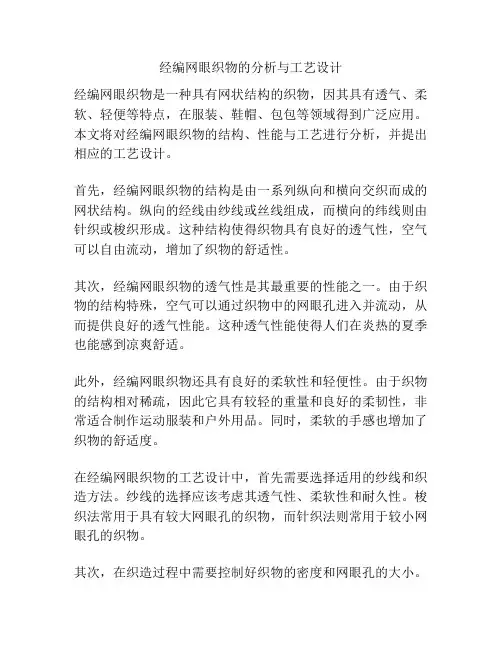

经编网眼织物的分析与工艺设计经编网眼织物是一种具有网状结构的织物，因其具有透气、柔软、轻便等特点，在服装、鞋帽、包包等领域得到广泛应用。

本文将对经编网眼织物的结构、性能与工艺进行分析，并提出相应的工艺设计。

首先，经编网眼织物的结构是由一系列纵向和横向交织而成的网状结构。

纵向的经线由纱线或丝线组成，而横向的纬线则由针织或梭织形成。

这种结构使得织物具有良好的透气性，空气可以自由流动，增加了织物的舒适性。

其次，经编网眼织物的透气性是其最重要的性能之一。

由于织物的结构特殊，空气可以通过织物中的网眼孔进入并流动，从而提供良好的透气性能。

这种透气性能使得人们在炎热的夏季也能感到凉爽舒适。

此外，经编网眼织物还具有良好的柔软性和轻便性。

由于织物的结构相对稀疏，因此它具有较轻的重量和良好的柔韧性，非常适合制作运动服装和户外用品。

同时，柔软的手感也增加了织物的舒适度。

在经编网眼织物的工艺设计中，首先需要选择适用的纱线和织造方法。

纱线的选择应该考虑其透气性、柔软性和耐久性。

梭织法常用于具有较大网眼孔的织物，而针织法则常用于较小网眼孔的织物。

其次，在织造过程中需要控制好织物的密度和网眼孔的大小。

织物的密度决定了织物的坚固度和透气性，而网眼孔的大小则影响了透气性和外观。

因此，需要在织造过程中根据织造机具和纱线的特性进行调整。

最后，需要进行后整理处理以达到所需的效果。

后整理处理可以包括定型、印花和染色等工艺，以增加织物的外观和功能。

综上所述，经编网眼织物具有透气、柔软和轻便的特点。

在工艺设计中，需要选择合适的纱线和织造方法，并根据需要进行织物的密度和网眼孔大小的控制，最后进行后整理处理。

这些工艺设计的要点可以为经编网眼织物的生产提供指导，并满足消费者对舒适性和透气性要求的同时，达到良好的外观效果。

经编网眼织物是一种具有网状结构的织物，由于其透气、柔软、轻便等特点，在众多领域得到广泛应用。

本文将进一步探讨经编网眼织物的特性和应用，并详细介绍其工艺设计和相关的生产过程。
