剪力墙的构造配筋与加固技术剪力墙是一种重要的结构构件，常用于建筑物中，用于抵抗水平载荷和地震力。
在设计和施工过程中，掌握剪力墙的构造配筋与加固技术是至关重要的。
本文将介绍剪力墙的构造配筋原则、加固方法以及相关注意事项。
一、剪力墙的构造配筋原则剪力墙的构造配筋是根据墙体所承受的水平力和剪力来确定的。
以下是剪力墙的构造配筋原则：1.确定剪力墙的位置和布置：剪力墙应该在建筑的布置中合理设置，通常分布于建筑物的平面布置的两边或四周，以达到均匀分布荷载的效果。
2.确定剪力墙的尺寸：根据建筑设计要求和荷载计算，确定剪力墙的高度和宽度。
3.确定剪力墙的配筋类型：通常剪力墙的配筋采用横向钢筋和纵向钢筋的组合，以增强墙体的抗剪能力。
横向钢筋可以采用水平和垂直的布置方式，垂直的钢筋用于抵抗剪力，水平的钢筋用于抵抗水平力。
4.确定剪力墙的钢筋布置：根据设计要求和荷载计算，确定横向钢筋的直径、间距和纵向钢筋的配筋率等参数。
二、剪力墙的加固技术剪力墙的加固主要是为了提高其抗剪能力和抗震能力，以下是常用的剪力墙加固技术：1.增加横向钢筋：在剪力墙原有的横向钢筋基础上增加一层或多层横向钢筋，可以有效提高墙体的抗剪能力。
2.加固纵向钢筋：根据剪力墙的实际情况和设计要求，可以增加剪力墙的纵向钢筋数量和直径，以增强墙体的抗震能力。
3.增加剪力墙的密度：若剪力墙的布置不均匀或不够密集，可以增加剪力墙的数量和布置密度，以增加整体的抗震能力。
4.使用加固材料：可以使用碳纤维布、玻璃纤维布等加固材料来加固剪力墙，提升其整体的承载能力。
三、剪力墙加固的注意事项在进行剪力墙的加固工作时，需要注意以下事项：1.合理的设计和施工：剪力墙加固工程需要根据具体情况进行设计，施工时需要按照设计要求进行施工，确保加固效果。
2.材料的选择：选择合适的加固材料，确保其质量可靠，并进行必要的试验和检测，确保加固效果。
3.施工质量的把控：加固施工过程中需要进行质量把控，确保加固材料的正确使用、施工工艺的规范执行和施工质量的合格。
剪力墙钢筋布置方法是什么?
剪力墙，一般分为暗柱与墙体。
暗柱一般为两端，垂直向贯通整个墙体高度，钢筋大小多为12mm钢筋，具体详设计图纸，暗柱应设置箍筋，受力筋较多应根据数量设置多支箍。
中间墙体设置双向钢筋，多为8mm大小，且应ge;8mm。
墙体钢筋应根据设计间距挂设拉钩，墙体的水平筋长度为包括暗柱的剪力墙长度，两端设垂直弯钩，拉钩应在绑扎好墙体钢筋后设置在最外层。
暗柱的钢筋搭接或焊接区域不应设置在梁下500或板面上500范围，墙体钢筋搭接区域没有限制，一般在板面上搭接，有利于钢筋的绑扎。
1.钢筋混凝十剪力墙水平及竖向分布钢筋的直径不应小于8mmm，间距不应大于300mmo
2.厚度大于160mm的剪力墙应配置双排分布钢筋网;结构中重要部位的剪力墙，当其厚度不大于160mm时，也宜配置双排分布钢筋网。
双排分布钢筋网应沿墙的两个侧面布置，且应采用拉筋连系;拉筋直径不宜小于6mmm，间距不宜大于600mm。
3.剪力墙水平分布钢筋的搭接长度不应小于1.2la。
同排水平分布钢筋的搭接接头之间以及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm。
剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2lao
4.剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断(d为水平分布钢筋直径)。
当勇力墙端部有翼墙或转角墙时，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折15d后截断。
在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。
带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。
剪力墙拉结筋的布置方式剪力墙是建筑结构中常用的一种抗震构件，它能够有效地承担水平荷载并起到抵抗地震作用的作用。
拉结筋的布置方式在剪力墙的设计和施工过程中非常重要，它直接影响到剪力墙的抗震性能和安全性。
本文将从剪力墙拉结筋的布置方式入手，详细介绍剪力墙拉结筋的设计原则和要点。
剪力墙拉结筋的布置需要遵循以下几个基本原则：1. 布置密度：拉结筋的数量和间距要根据剪力墙的尺寸和设计要求进行合理布置。
一般来说，拉结筋的密度越大，剪力墙的抗震性能越好。
但是过高的拉结筋密度也会增加施工难度和成本，因此需要在设计中进行合理权衡。
2. 布置位置：拉结筋的位置应该尽可能靠近剪力墙的边缘，以提高其抗震性能。
一般来说，拉结筋应该尽量集中在剪力墙的中心区域，同时也可以适当布置在剪力墙的两侧。
拉结筋的布置应该避免与墙体中的门窗洞口冲突，以确保墙体的完整性。
3. 布置方式：拉结筋的布置方式可以分为水平布置和垂直布置两种。
水平布置是指将拉结筋均匀地布置在剪力墙的水平方向上，能够有效地抵抗水平荷载；垂直布置是指将拉结筋均匀地布置在剪力墙的垂直方向上，能够有效地抵抗垂直荷载。
在实际设计中，通常会采用水平布置和垂直布置相结合的方式，以提高剪力墙的整体抗震性能。
接下来，我们将重点介绍剪力墙拉结筋的布置要点：1. 水平布置：在剪力墙的水平方向上，拉结筋的布置应该满足以下几个要点。
首先，拉结筋的数量和间距应该根据剪力墙的尺寸和设计要求进行合理布置。
一般来说，拉结筋的数量应该足够，以确保剪力墙的抗震性能。
其次，拉结筋应该尽量靠近剪力墙的边缘，以提高其抗震性能。
最后，拉结筋的布置应该避免与墙体中的门窗洞口冲突，以确保墙体的完整性。
2. 垂直布置：在剪力墙的垂直方向上，拉结筋的布置也非常重要。
一般来说，拉结筋应该均匀地布置在剪力墙的垂直方向上，以提高其抗震性能。
拉结筋的数量和间距应该根据剪力墙的尺寸和设计要求进行合理布置。
此外，拉结筋的布置位置应该尽量靠近剪力墙的中心区域，以提高其抗震性能。
剪力墙配筋计算在建筑结构设计中，剪力墙作为一种重要的抗侧力构件，其配筋计算至关重要。
剪力墙的配筋设计直接关系到建筑物在地震、风荷载等水平作用下的安全性和稳定性。
接下来，让我们详细了解一下剪力墙配筋计算的相关知识。
剪力墙的受力特点较为复杂，它不仅要承受水平荷载产生的剪力和弯矩，还要承受竖向荷载产生的压力。
在进行配筋计算时，需要综合考虑这些因素。
首先，我们要明确剪力墙的分类。
根据洞口的大小、位置和形状，剪力墙可分为整体墙、小开口整体墙、联肢墙、壁式框架等。
不同类型的剪力墙，其受力性能和计算方法也有所不同。
对于整体墙和小开口整体墙，在水平荷载作用下，其变形以弯曲变形为主。
计算时，通常采用材料力学中的弯曲理论，通过计算墙体的弯矩和剪力，来确定所需的配筋量。
联肢墙则是通过连梁将两片墙肢连接在一起。
在水平荷载作用下，墙肢和连梁都会产生变形和内力。
计算联肢墙的配筋时，需要先确定连梁和墙肢的内力，然后分别进行配筋计算。
壁式框架的受力性能更接近于框架结构，其计算方法也相对复杂。
在剪力墙配筋计算中，需要考虑多种荷载组合。
一般来说，包括恒载、活载、风荷载和地震作用等。
根据不同的荷载组合，计算出墙体在各种情况下的内力，然后选取最不利的内力组合进行配筋设计。
接下来，我们来看看具体的计算步骤。
第一步，确定剪力墙的几何尺寸和材料参数。
包括墙厚、墙高、混凝土强度等级、钢筋强度等级等。
第二步，计算剪力墙所承受的水平和竖向荷载。
水平荷载主要有风荷载和地震作用，竖向荷载包括恒载和活载。
第三步，根据剪力墙的类型和受力特点，选择合适的计算方法，计算墙体的内力。
例如，对于弯曲型剪力墙，可以采用等效连续化方法计算内力；对于联肢墙，可以采用连续连杆法计算内力。
第四步，根据内力计算结果，进行截面设计。
截面设计主要包括正截面受弯承载力计算和斜截面受剪承载力计算。
在正截面受弯承载力计算中，需要确定受压区高度，计算所需的纵向钢筋面积。
斜截面受剪承载力计算则要确定剪力设计值，计算所需的箍筋和水平分布钢筋面积。
剪力墙基础钢筋做法同学们！今天咱们来了解一下剪力墙基础钢筋的做法，听起来好像有点专业，但别担心，我来给大家简单讲讲。
在开始做剪力墙基础钢筋之前，咱们得先把准备工作做好。
就像我们考试前要准备好笔和橡皮一样，做这个也需要准备好材料和工具。
钢筋、扎丝这些材料得按照设计要求准备好，而且质量得过关；还有一些工具，像钢筋钩子、扳手、卷尺这些，也都得备齐了。
准备好了东西，接下来就是正式开始啦。
第一步是测量放线，这个就像是给钢筋们规划好“座位”一样，得用全站仪或者水准仪这些工具，按照设计图纸在基础上放出剪力墙的位置和边界线，这样才能知道钢筋该放在哪里。
放好了线，就可以开始铺设底层钢筋了。
一般来说，底层钢筋是先铺长方向的钢筋，再铺短方向的钢筋。
比如说，先把那些长长的钢筋按照放线的位置一根一根地放好，钢筋之间要保持一定的间距，这个间距也是根据设计要求来的。
放好长钢筋后，再把短钢筋交叉着放在长钢筋上面，就像编竹篮一样。
放好底层钢筋后，要用扎丝把钢筋交叉的地方扎起来。
扎的时候要扎得牢固，但也不能扎得太紧，不然会损坏钢筋。
这就像是给钢筋们“系上安全带”，让它们在混凝土里稳稳地待着，不会乱跑。
接下来，就是设置钢筋支架了。
因为剪力墙基础的钢筋不止一层，所以需要用钢筋支架把上层钢筋撑起来。
钢筋支架的高度和间距也是有规定的，要保证上层钢筋能够在正确的位置上。
支架弄好了，就可以铺设上层钢筋啦，做法和底层钢筋差不多，也是先铺长方向，再铺短方向，然后用扎丝扎好。
给大家举个例子吧，假设我们要建一个房子，这个剪力墙基础钢筋就像是房子的“骨架”。
如果钢筋的做法不对，那这个“骨架”就不结实，房子也会存在安全隐患。
钢筋都铺好扎好之后，还要进行检查。
检查钢筋的数量、间距、位置是不是都符合设计要求，扎丝有没有扎紧，钢筋有没有变形或者损坏等等。
就像我们做完作业要检查一样，确保没有问题了，才能进行下一步。
当钢筋的所有工作都完成并且检查合格后，就可以浇筑混凝土了。

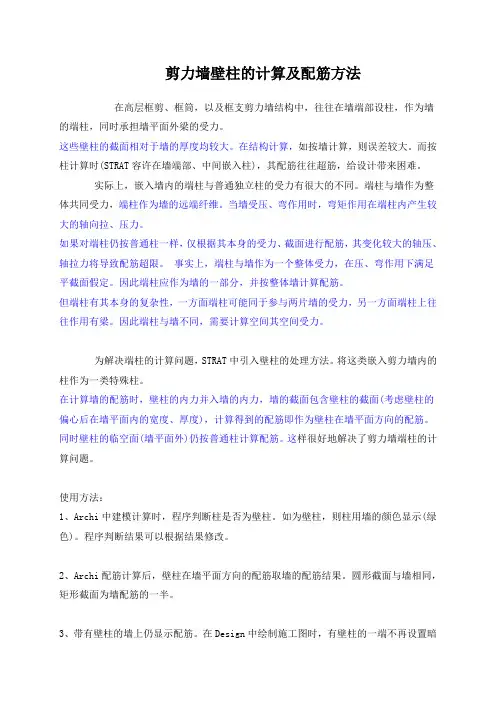

剪力墙壁柱的计算及配筋方法在高层框剪、框筒，以及框支剪力墙结构中，往往在墙端部设柱，作为墙的端柱，同时承担墙平面外梁的受力。
这些壁柱的截面相对于墙的厚度均较大。
在结构计算，如按墙计算，则误差较大。
而按柱计算时(STRAT容许在墙端部、中间嵌入柱)，其配筋往往超筋，给设计带来困难。
实际上，嵌入墙内的端柱与普通独立柱的受力有很大的不同。
端柱与墙作为整体共同受力，端柱作为墙的远端纤维。
当墙受压、弯作用时，弯矩作用在端柱内产生较大的轴向拉、压力。
如果对端柱仍按普通柱一样，仅根据其本身的受力、截面进行配筋，其变化较大的轴压、轴拉力将导致配筋超限。
事实上，端柱与墙作为一个整体受力，在压、弯作用下满足平截面假定。
因此端柱应作为墙的一部分，并按整体墙计算配筋。
但端柱有其本身的复杂性，一方面端柱可能同于参与两片墙的受力，另一方面端柱上往往作用有梁。
因此端柱与墙不同，需要计算空间其空间受力。
为解决端柱的计算问题，STRAT中引入壁柱的处理方法。
将这类嵌入剪力墙内的柱作为一类特殊柱。
在计算墙的配筋时，壁柱的内力并入墙的内力，墙的截面包含壁柱的截面(考虑壁柱的偏心后在墙平面内的宽度、厚度)，计算得到的配筋即作为壁柱在墙平面方向的配筋。
同时壁柱的临空面(墙平面外)仍按普通柱计算配筋。
这样很好地解决了剪力墙端柱的计算问题。
使用方法：1、Archi中建模计算时，程序判断柱是否为壁柱。
如为壁柱，则柱用墙的颜色显示(绿色)。
程序判断结果可以根据结果修改。
2、Archi配筋计算后，壁柱在墙平面方向的配筋取墙的配筋结果。
圆形截面与墙相同，矩形截面为墙配筋的一半。
3、带有壁柱的墙上仍显示配筋。
在Design中绘制施工图时，有壁柱的一端不再设置暗柱，用端柱作为暗柱，端柱的配筋即为暗柱的配筋。
4、按壁柱处理后，柱配筋有时仍然很大，这是因为按剪力墙暗柱最小配筋率构造的结果，是正常值，柱受力不再超限。
剪力墙钢筋施工方法
（1）在底板混凝土上弹出钢筋位置线、模板控制线、墙身线。
（2）墙插筋方法：根据墙皮线，一般在基梁或底板上划插筋线。
如果插筋与基梁上筋和底板上层网片无法可靠绑扎，则在底板上层钢筋网片上设置墙体水平筋，在水平筋上划插筋位置线。
然后从距暗柱50mm处把竖向钢筋依次插入底板，并与墙体水平筋绑扎牢固满。
最后在距底板顶面300mm和插筋顶端各加一道水平定位梯子筋定。
插筋必须满足锚固长度LaE，相邻插筋接头错开LaE，同一截面错开50％。
（3）墙体钢筋上接时，首先检查甩茬立筋，如有较大偏移，应进行校正。
根据“七不准绑”的原则对钢筋进行预检，钢筋绑扎时如有暗柱，先绑暗柱钢筋，再绑墙体竖向钢筋和水平筋。
第一根水平筋距混凝土板面50mm。
（4）墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其搭接长度及位置要符合规范要求。
暗柱插筋：暗柱插筋下部与底板下铁钢筋绑扎，底板面处先用二道箍筋与柱筋绑扎，再把箍筋和面层筋绑扎在一起。
暗柱钢筋绑扎完，用线坠吊垂直后，采用钢架管临时固定。
为确保门洞两边暗柱保护层，在洞口两侧暗柱内加设双F卡（门高度范围内上、中、下设置三道，作为顶模棍，保证门洞洞口模板不偏移），双F卡采用A10钢筋加工制作。
加工时控制双F卡的卡口位置准确且顶模筋两端伸出长度确保一致。
