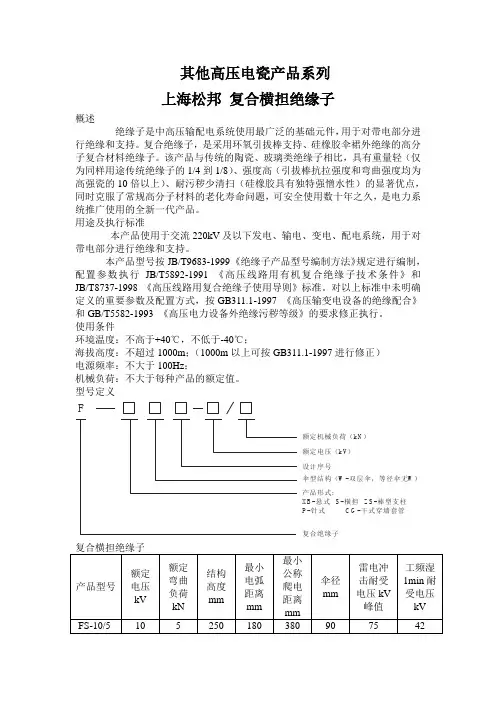

其他高压电瓷产品系列 上海松邦 复合横担绝缘子概述绝缘子是中高压输配电系统使用最广泛的基础元件，用于对带电部分进行绝缘和支持。
复合绝缘子，是采用环氧引拔棒支持、硅橡胶伞裙外绝缘的高分子复合材料绝缘子。
该产品与传统的陶瓷、玻璃类绝缘子相比，具有重量轻（仅为同样用途传统绝缘子的1/4到1/8）、强度高（引拔棒抗拉强度和弯曲强度均为高强瓷的10倍以上）、耐污秽少清扫（硅橡胶具有独特强憎水性）的显著优点，同时克服了常规高分子材料的老化寿命问题，可安全使用数十年之久，是电力系统推广使用的全新一代产品。
用途及执行标准本产品使用于交流220kV 及以下发电、输电、变电、配电系统，用于对带电部分进行绝缘和支持。
本产品型号按JB/T9683-1999 《绝缘子产品型号编制方法》规定进行编制，配置参数执行JB/T5892-1991 《高压线路用有机复合绝缘子技术条件》和JB/T8737-1998 《高压线路用复合绝缘子使用导则》标准。
对以上标准中未明确定义的重要参数及配置方式，按GB311.1-1997 《高压输变电设备的绝缘配合》和GB/T5582-1993 《高压电力设备外绝缘污秽等级》的要求修正执行。
使用条件环境温度：不高于+40℃，不低于-40℃； 海拔高度：不超过1000m ；（1000m 以上可按GB311.1-1997进行修正） 电源频率：不大于100Hz ；机械负荷：不大于每种产品的额定值。
型号定义F额定机械负荷（k N ）额定电压（k V ）设计序号伞型结构（W -双层伞，等径伞无W ）产品形式:X B -悬式 S -横担 Z S -棒型支柱 P -针式 C G -干式穿墙套管复合绝缘子可降低塔干高度，节约大量的财力物力。
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。
2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
- 5 -
- 6 -
- 7 -
- 8 -
- 9 -
6.现场作业工序工艺质量记录卡
- 10 -。
复合横担绝缘子用途
复合横担绝缘子是一种用于电力输配电线路的悬挂支架装置，主要用于悬挂和支撑高压输电线路的导线和地线，并提供绝缘保护。
它通常由复合绝缘子和金属支架组成，具有以下几个主要用途：
1.绝缘保护：复合横担绝缘子通过其绝缘材料（如硅橡胶或
聚合物）提供电力线路的绝缘保护。
绝缘材料具有良好的
电气绝缘性能，可以有效地防止导线与地线之间的电气短
路，以及避免导线与横担之间的电弧放电。
2.承载导线和地线：复合横担绝缘子能够承载高压输电线路
中的导线和地线。
它们通过金属支架和绝缘子弧线等结构，稳固地悬挂导线和地线，并保持它们的水平和垂直位置。
这有效地支撑了电力线路的导线系统，并确保线路的正常
运行。
3.绝缘子串联：复合横担绝缘子可以通过将多个绝缘子串联
在一起，实现更大的绝缘距离。
这种串联设计可以增加绝
缘子的电气绝缘性能，提高对电弧放电和闪络的抵抗能力。
4.抗拉强度：复合横担绝缘子能够经受高张力和抗拉强度的
要求，以承受电力线路中的拉力和振动。
它们具有较高的
耐久性和力学强度，以确保电力线路的稳定运行。
复合横担绝缘子的使用可以提高电力输配线路的可靠性和安全性。
它们能够抵抗电气短路和电弧放电，保持导线系统的稳定
性，同时提供足够的绝缘保护。
这使得复合横担绝缘子广泛应用于输配电线路、变电站、输电塔和其他电力设施中。
横担金具及绝缘子安装施工工艺技术标准1.1 适用范围本节内容适用于10kV线路横担、金具及绝缘子安装1.2 引用标准GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第一篇,架空线路安装工程《工程建设标准强制性条文》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》1.3 设计要求1.3.1 以螺栓连接的铁构件安装，螺栓的穿入方向应符合下列规定：（1）顺线路方向，双面构件由内向外，单面构件由送电侧穿入；（2）横线路方向，两侧由内向外，中间由左向右(面向受电侧)；（3）垂直方向，由下向上。
1.3.2 单横担装于受电侧；分支杆、90°转角杆及终端杆应装于拉线侧。
1.3.3 横担安装应平正，安装偏差应符合下列规定：（1）横担端部上下歪斜不应大于20mm。
（2）横担端部左右扭斜不应大于20mm。
（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。
1.3.4 瓷横担直立安装时，顶端顺线路歪斜不大于10mm。
水平安装时，顶端宜向上翘起5°～15°。
杆顶安装时，顶端顺线路歪斜不大于当20mm。
1.3.5 绝缘子串安装应符合下列规定：（1）绝缘子安装前逐个将表面清擦干净,并进行外观检查。
（2）对绝缘子用不低于5000V的兆欧表逐个进行绝缘测定。
在干燥情况下，绝缘电阻小于500MΩ者,不得安装。
（3）安装后绝缘子裙边与带电部位的间隙不小于50mm。
1.4 施工工艺要点1.4.1 螺杆与铁构件（1）螺杆应与铁构件面垂直，螺头平面与构件间不应有间隙。
（2）螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。
图文详解配电线路中常用的横担、抱箍及吊杆等铁附件1配电铁附件定义及分类铁附件是电力线路输变电用构（附）件的俗称，它属于的非标准金具件。
配电线路中的铁附件一般是指混凝土电杆及其接线上的铁质零件。
如各种抱箍、穿钉、叉梁、横隔梁、拉杆、线线棒等等。
不包括电力金具，金具绝大多数是标准件。
2横担横担是电线杆顶部横向固定的角铁，上面有瓷瓶，是杆塔中重要的组成部分，用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。
按材料可分为铁横担、瓷横担、合成绝缘横担；横担按用途分为10KV及以下线路用横担、如单杆横担、门杆横担、抬担、引线横担等及35KV及以上线路用组装横担（直线、转角及耐张）等。
横担辅助安装的金具有M铁、横担联板、撑脚、曲拉板、抱箍、单头栓、双头栓、穿钉等。
直线横担用在只考虑在正常未断线情况下，承受导线的垂直荷重和水平荷重；耐张横担用在承受导线垂直和水平荷重外，还将承受导线的拉力差；转角横担用在除承受导线的垂直和水平荷重外，还将承受较大的单侧导线拉力。
根据横担的受力情况，对直线杆或15以下的转角杆采用单横担，而转角在15~45度的转角杆、耐张杆、终端杆、分支杆皆采用双横担，45度以上的转角杆、耐张杆、终端杆、分支杆采用十字横担。
(部分地区杆均采用双横担)横担一般安装在距杆顶200mm处，直线横担应装在受电侧，转角杆、终端杆、分支杆的横担应装在拉线侧。
2.1 单杆横担主要原材料为等边角钢，其规格根据角钢大小及横担长短命名，如：∠63×6×1800。
用于10kV及以下输电线路单杆的安装，按安装分为单横担及双横担。
单杆单横担主要由横担、U型抱箍、M垫铁组成（部分杆还有撑脚及撑脚抱箍）；单杆双横担主要由横担、双头螺栓、M垫铁组成。
2.2 门杆横担门杆横担，主要原材料为等边角钢，其规格根据角钢大小及长度来命名，如：∠90×8×5000。
用于10kV及以下输电线路门杆的安装，根据根开的不同，其规格和加工不同。

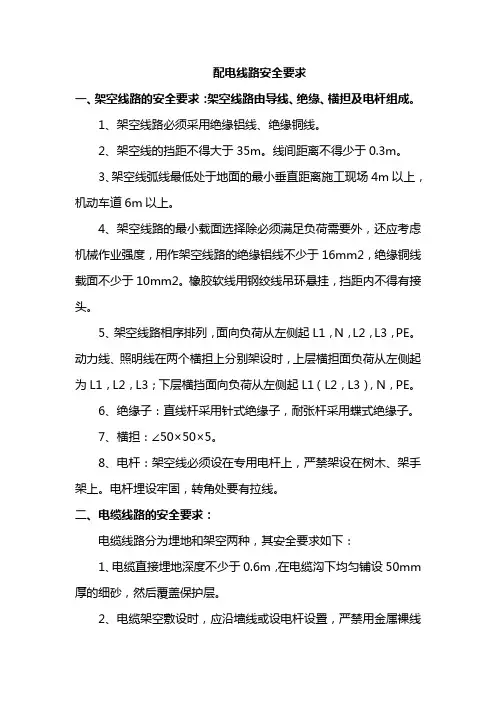

配电线路安全要求一、架空线路的安全要求：架空线路由导线、绝缘、横担及电杆组成。
1、架空线路必须采用绝缘铝线、绝缘铜线。
2、架空线的挡距不得大于35m。
线间距离不得少于0.3m。
3、架空线弧线最低处于地面的最小垂直距离施工现场4m以上，机动车道6m以上。
4、架空线路的最小载面选择除必须满足负荷需要外，还应考虑机械作业强度，用作架空线路的绝缘铝线不少于16mm2，绝缘铜线载面不少于10mm2。
橡胶软线用钢绞线吊环悬挂，挡距内不得有接头。
5、架空线路相序排列，面向负荷从左侧起L1，N，L2，L3，PE。
动力线、照明线在两个横担上分别架设时，上层横担面负荷从左侧起为L1，L2，L3；下层横挡面向负荷从左侧起L1（L2，L3），N，PE。

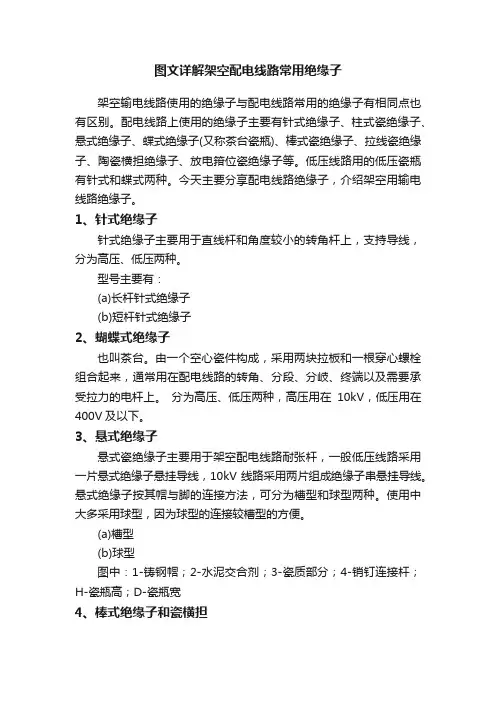

6、绝缘子：直线杆采用针式绝缘子，耐张杆采用蝶式绝缘子。
7、横担：∠50×50×5。
8、电杆：架空线必须设在专用电杆上，严禁架设在树木、架手架上。
电杆埋设牢固，转角处要有拉线。
二、电缆线路的安全要求：电缆线路分为埋地和架空两种，其安全要求如下：1、电缆直接埋地深度不少于0.6m，在电缆沟下均匀铺设50mm 厚的细砂，然后覆盖保护层。
2、电缆架空敷设时，应沿墙线或设电杆设置，严禁用金属裸线作绑线，电缆的弧垂距地面不少于2.5m，机动车道不少于4m。
3、电缆穿越建筑物、构筑物等易受机械损伤的场所时应加防护管。
三、支线架设（从架空、埋设到下、引出至设备、灯头线所有范围内）：1、橡皮电缆架空敷设用绝缘子固定，严禁使用金属裸线绑扎。
2、引入配电箱的电线从箱下引入和从箱下引出，金属配电箱加护套管，从架空线到箱体间的电线排列整齐。
3、施工现场不得使用花线或塑料护套线。
4、线路不得破皮漏电、绝缘老化。
5、电线头实行三色即：先黄蜡带，再黑胶布，最后防水绝缘塑料带。
接头要架空保护，不得直接拉接。
6、穿越道路的埋地必须穿管，穿管埋地深度0.3～0.5m，管口密封，管内导线不得有接头。

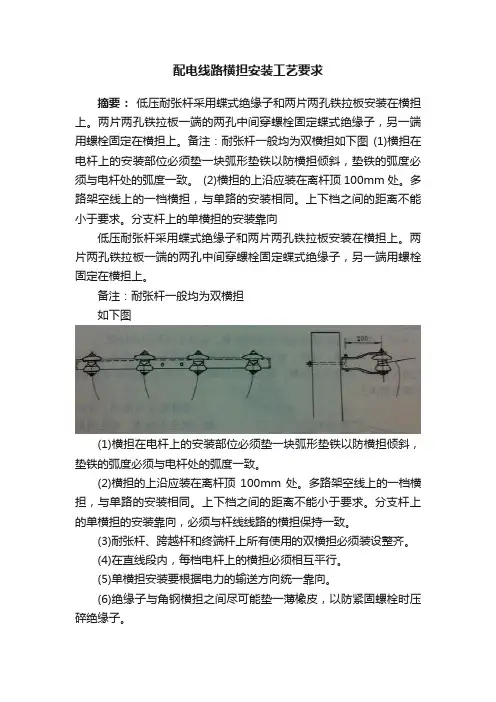

配电线路横担安装工艺要求
摘要：低压耐张杆采用蝶式绝缘子和两片两孔铁拉板安装在横担上。
两片两孔铁拉板一端的两孔中间穿螺栓固定蝶式绝缘子，另一端用螺栓固定在横担上。
备注：耐张杆一般均为双横担如下图(1)横担在电杆上的安装部位必须垫一块弧形垫铁以防横担倾斜，垫铁的弧度必须与电杆处的弧度一致。
(2)横担的上沿应装在离杆顶100mm处。
多路架空线上的一档横担，与单路的安装相同。
上下档之间的距离不能小于要求。
分支杆上的单横担的安装靠向
低压耐张杆采用蝶式绝缘子和两片两孔铁拉板安装在横担上。
两片两孔铁拉板一端的两孔中间穿螺栓固定蝶式绝缘子，另一端用螺栓固定在横担上。
备注：耐张杆一般均为双横担
如下图
(1)横担在电杆上的安装部位必须垫一块弧形垫铁以防横担倾斜，垫铁的弧度必须与电杆处的弧度一致。
(2)横担的上沿应装在离杆顶100mm处。
多路架空线上的一档横担，与单路的安装相同。
上下档之间的距离不能小于要求。
分支杆上的单横担的安装靠向，必须与杆线线路的横担保持一致。
(3)耐张杆、跨越杆和终端杆上所有使用的双横担必须装设整齐。
(4)在直线段内，每档电杆上的横担必须相互平行。
(5)单横担安装要根据电力的输送方向统一靠向。
(6)绝缘子与角钢横担之间尽可能垫一薄橡皮，以防紧固螺栓时压碎绝缘子。
