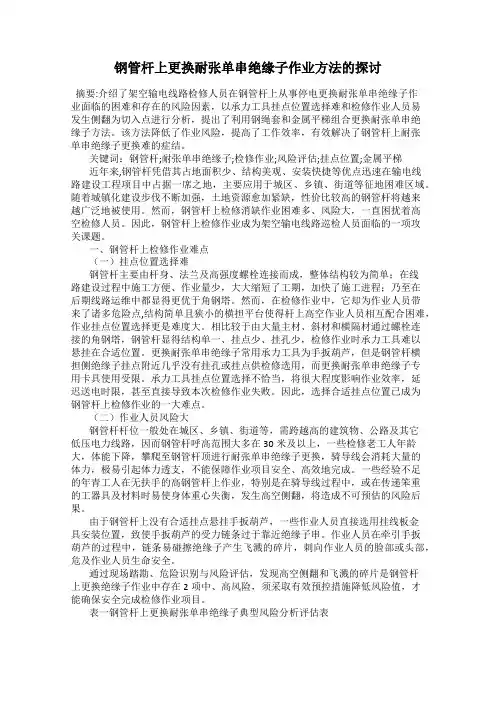

钢管杆上更换耐张单串绝缘子作业方法的探讨摘要:介绍了架空输电线路检修人员在钢管杆上从事停电更换耐张单串绝缘子作业面临的困难和存在的风险因素，以承力工具挂点位置选择难和检修作业人员易发生侧翻为切入点进行分析，提出了利用钢绳套和金属平梯组合更换耐张单串绝缘子方法。
该方法降低了作业风险，提高了工作效率，有效解决了钢管杆上耐张单串绝缘子更换难的症结。
关键词：钢管杆;耐张单串绝缘子;检修作业;风险评估;挂点位置;金属平梯近年来,钢管杆凭借其占地面积少、结构美观、安装快捷等优点迅速在输电线路建设工程项目中占据一席之地，主要应用于城区、乡镇、街道等征地困难区域。
随着城镇化建设步伐不断加强，土地资源愈加紧缺，性价比较高的钢管杆将越来越广泛地被使用。
然而，钢管杆上检修消缺作业困难多、风险大，一直困扰着高空检修人员。
因此，钢管杆上检修作业成为架空输电线路巡检人员面临的一项攻关课题。
一、钢管杆上检修作业难点（一）挂点位置选择难钢管杆主要由杆身、法兰及高强度螺栓连接而成，整体结构较为简单；在线路建设过程中施工方便、作业量少，大大缩短了工期，加快了施工进程；乃至在后期线路运维中都显得更优于角钢塔。
然而，在检修作业中，它却为作业人员带来了诸多危险点,结构简单且狭小的横担平台使得杆上高空作业人员相互配合困难，作业挂点位置选择更是难度大。
相比较于由大量主材、斜材和横隔材通过螺栓连接的角钢塔，钢管杆显得结构单一、挂点少、挂孔少，检修作业时承力工具难以悬挂在合适位置。
更换耐张单串绝缘子常用承力工具为手扳葫芦，但是钢管杆横担侧绝缘子挂点附近几乎没有挂孔或挂点供检修选用，而更换耐张单串绝缘子专用卡具使用受限。
承力工具挂点位置选择不恰当，将很大程度影响作业效率，延迟送电时限，甚至直接导致本次检修作业失败。
因此，选择合适挂点位置已成为钢管杆上检修作业的一大难点。
（二）作业人员风险大钢管杆杆位一般处在城区、乡镇、街道等，需跨越高的建筑物、公路及其它低压电力线路，因而钢管杆呼高范围大多在30米及以上，一些检修老工人年龄大，体能下降，攀爬至钢管杆顶进行耐张单串绝缘子更换，骑导线会消耗大量的体力，极易引起体力透支，不能保障作业项目安全、高效地完成。
输电线路金具、绝缘子串三维数字化设计及组装研究摘要：研究输电线路金具、绝缘子的三维数字化设计及组装，实现交流各电压等级交直流输电线路金具、绝缘子串组装三维设计及制图，可提高输电线路设计的先进性。
关键词：金具；绝缘子；三维；设计；组装1金具、绝缘子的三维数字化设计研究（1）金具三维数据的来源金具三维数据的来源有以下途径：一是，中华人民共和国电力工业部于1997年修订的《电力金具产品样本》（以下简称“九七部标金具”）；二是，国内主要线路器材厂提供的金具产品样本。
“九七部标金具”是我国输电线路设计、制造环节的主要依据，但由于该金具产品样本是1997年修订的，距今已经超过20年，随着我国电力事业的迅速发展，已经不能满足目前的输电线路工程建设需要，具体表现在以下三个方面：一是，电压等级不能满足目前输电线路工程建设需要，“九七部标金具”最高电压等级为500kV，没有750kV、1000kV、±800kV和±1100kV电压等级电力金具数据；二是，不能满足大截面导线输电线路建设工程需要，“九七部标金具”可适用的最大导线截面为800mm2,而目前在特高压输电线路工程中，1000mm2、1250mm2截面分裂子导线已经在工程建设中应用；三是，一些正在推广使用中的新型金具“九七部标金具”中没有，比如预交式线夹、防滑性防振锤等。
（2）绝缘子三维数据的来源绝缘子的三维数据主要来源于绝缘子生产厂家提供的产品样本。
（3）金具、绝缘子的三维建模三维建模软件金具、绝缘子的三维数据库建立中其中重要作用，因此有必要对三维建模软件进行了解。
在目前，市面上的三维建模软件比较多。
国外软件主要有CATIA、SolidWorks、和I-deas等。
CATIA是法国 Dassault Aviation公司于二十世纪七十年代开发的一种世界主流的CAD/CAE/CAM一体化软件，后经过不断改进和发展，日趋完善。
最典型版本为1994年开发的全新的CATIA V5版本，该版本可应用于UNIX和Windows 两种平台，界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM 软件的一种全新风格。
配电工程安全施工作业票填用说明为加强配电网工程建设施工作业现场安全管理,落实施工作业过程中防高坠，防倒断杆,防物体打击,防机械伤害等风险预控措施,确保施工作业人员安全，规范配电工程安全施工作业票的填用,现将有关规定明确如下：一、填用配电工程安全施工作业票的工作如下:1。
非运用中配电设备的施工作业。
2。
新建、改建、扩建配电工程的施工作业.3。
电力用户业扩配电工程的施工作业。
4。
拆除非运用中的配电设备的作业。
二、填用配电工程安全施工作业票的工作，如需设备运行单位将运用中的设备停电或做安全措施者,应按规定同时填用配电工作票,将新(扩、改）建中的作业部位及作业内容等填入作业票中,运用中的配电线路设备的工作地段及工作内容填入工作票中.在易燃、易爆区域动用明火作业时,应按规定同时办理相应等级的动火工作票。
安全施工作业票和工作票不得相互代替.三、在新(扩、改）建配电网工程施工作业前，参照《国家电网公司电力安全工作规程（电网建设部分)》按以下2种方式填用作业票：1。
填用配电工程安全施工作业A票（见附录1）;2.填用配电工程安全施工作业B票（见附录2）；四、填用配电工程安全施工作业A票的工作为：依据《配电网工程施工风险等级分级标准(见附录3)》，二级及以下的风险作业办理A票。
作业票编制完成后，A票应报施工项目部安全员、技术员审查、确认,由施工队长签发。
五、填用配电工程安全施工作业B票的工作为：依据《配电网工程施工风险等级分级标准（见附录3）》，三级及以上的风险作业办理B票。
B票及其风险控制卡还应报监理项目部审查、业主项目部确认，由施工项目经理签发。
六、安全施工作业票应用钢笔或圆珠笔填写，一式两份，一份由施工负责人收执并随身携带，另一份由作业票签发人或项目部留存备查。
用计算机生成或打印的安全施工作业票应与手工填写的安全施工作业票格式一样，由作业票审核人、签发人审核无误,签名后方可执行.七、作业票上的时间、工作地点、主要内容、主要风险等关键字不得涂改.八、不同作业工序，当满足同一区域、同一班组、同一类型的条件时，可依据工程施工实际,合并办理一张作业票,按其中最高的风险等级确定作业票种类。

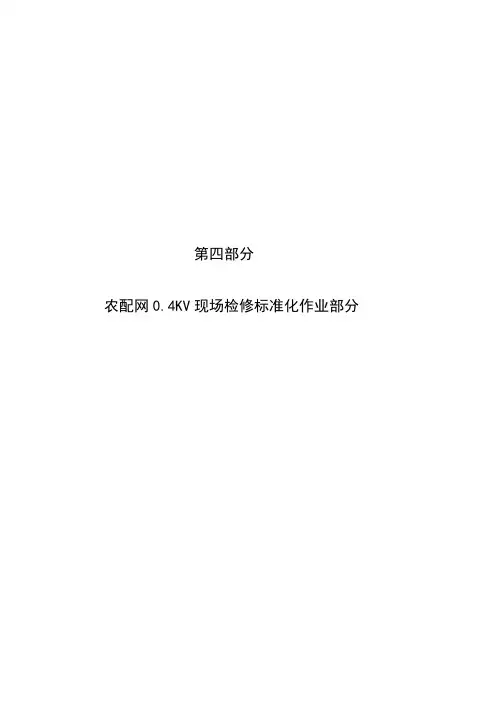

第四部分农配网0.4KV现场检修标准化作业部分低压计量装置安装及调换作业分册1 范围本手册规定了低压电能表安装的工作程序及步骤等内容。
本手册适用农村低压电能表安装、调换等工作。
2 工作步骤2.1 工作负责人宣读工作票及安全措施，并由工作人员签名。
2.2 核对计量工作凭证无误后，用试电笔测量配电箱（柜）是否处于停电状态，并保证两人一人工作，一人监护。
2.3 如果带电，则应先停电。
2.3.1 拉开用户侧配电箱（柜）上的低压刀闸。
2.3.2 拉开用户高压侧隔离丝具或刀闸。
2.4 用试电笔对配电箱（柜）再次验电，保证设备处于不带电状态下开始工作。
2.4.1 按规程要求及工艺标准安装互感器，固定牢靠并方便连接二次线。
2.4.2 固定好互感器后开始连接二次线，电压线用2.5 mm单股铜塑线连接，从左向右分黄、绿、红、三色线，电流线用2.5或4mm单股铜塑线连接，从左向右分黄、绿、红三色线，零线用黑色2.5mm单股铜塑线连接，严格按规程要求及工艺标准施工。
2.4.3 所有压线螺丝务必用合适的工具压紧，用手适度晃动不能出现线头脱落现象。
2.4.4 用尼龙扎头将所有铜塑线整齐扎好，并根据装表位置留出合适长度剪断。
2.4.5 将电能表接线端子螺丝拧松，挂在预留好的装表位置，将电能表固定牢固，倾斜度符合规程要求。
2.4.6 将从互感器连接过来的二次线从左向右按黄、绿、红、黑依次接入电能表，所有压线螺丝务必压紧，用手适度拉、拔不能出现线头脱落及裸露现象。
2.4.7 认真检查所有接线，确认无误后盖好接线盒盖。
2.5 送电工作2.5.1 推合用户高压侧隔离丝具或刀闸。
2.5.2 推合用户低压侧开关或刀闸。
2.6 检查2.6.1 用试电笔测量低压配电箱(柜)是否已带电，如未带电应仔细检查接线，找出差错及时处理。
2.6.2 在未带负荷情况下测量电压、相序，检查电能表有无潜动现象。
如相序反，再次拉开用户低压侧开关、高压侧隔离丝具，并由工作负责人布置采取安全措施，交代注意事项和危险点后掉换相序。
横担金具及绝缘子安装施工工艺技术标准1.1 适用范围本节内容适用于10kV线路横担、金具及绝缘子安装1.2 引用标准GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第一篇,架空线路安装工程《工程建设标准强制性条文》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》1.3 设计要求1.3.1 以螺栓连接的铁构件安装，螺栓的穿入方向应符合下列规定：（1）顺线路方向，双面构件由内向外，单面构件由送电侧穿入；（2）横线路方向，两侧由内向外，中间由左向右(面向受电侧)；（3）垂直方向，由下向上。
1.3.2 单横担装于受电侧；分支杆、90°转角杆及终端杆应装于拉线侧。
1.3.3 横担安装应平正，安装偏差应符合下列规定：（1）横担端部上下歪斜不应大于20mm。
（2）横担端部左右扭斜不应大于20mm。
（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。
1.3.4 瓷横担直立安装时，顶端顺线路歪斜不大于10mm。
水平安装时，顶端宜向上翘起5°～15°。
杆顶安装时，顶端顺线路歪斜不大于当20mm。
1.3.5 绝缘子串安装应符合下列规定：（1）绝缘子安装前逐个将表面清擦干净,并进行外观检查。
（2）对绝缘子用不低于5000V的兆欧表逐个进行绝缘测定。
在干燥情况下，绝缘电阻小于500MΩ者,不得安装。
（3）安装后绝缘子裙边与带电部位的间隙不小于50mm。
1.4 施工工艺要点1.4.1 螺杆与铁构件（1）螺杆应与铁构件面垂直，螺头平面与构件间不应有间隙。
（2）螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。
架空线路的附件安装1.在安装绝缘子及金具之前,要仔细检查其质量是否合乎要求。
否则不允许使用。
2.在安装绝缘子前,要先清除其上污垢杂物,并逐个用 2500V 兆欧表摇测其绝缘,绝缘电阻小于5MΩ者不得使用。
3.金具上的镀锌若脱落,须用红丹及油漆补刷。
4.悬式绝缘子串除设计有特殊要求外,应垂直地面。
在个别情况下,顺线路方向与垂直位置的倾角一般不超过 5°。
5.悬式绝缘子串上的穿钉及销子,两边线者一律向外穿:中线者从脚钉侧穿入。
6.耐张绝缘子串上的穿钉及销子一律向下穿。
7.固定穿钉的开口销子,每个须开口 60°~90°。
开口后不允许有折断、裂纹等现象。
亚禁用线材取代开口销子。
穿钉呈水平方向时,开口销子的开口侧应向下。
8.金具上的各种连接螺栓应加弹簧垫,用双螺母或在露出螺纹部分涂以铅油,以防止螺栓因震动而脱落。
9.钢芯铝绞线除使用护线条外,不允许与螺栓线夹直接接触,安装时应有铝包带衬垫。
铝包带缠绕的方向与外层铝股一致,每端露出线夹口 10~30mm，且断头应在线夹内。
10.护线条安装时,每条的中心均应与线夹中心重合。
捻回应紧密均匀,方向与外层导线一致。
端头应装端夹,并将护线条折回180°。
11.防震锤安装时,与导线及避雷线接触的夹口内应加衬垫,并垂直地面。
其夹板缺口朝向为:边线者向里,中线者向右。
安装位置误差应不大于30mm。
12.在安装跳线连板前,应清除污垢及氧化膜,以确保其平滑。
在螺栓夹紧后,应在缝口处涂一层红铅油,以防潮气侵入。
13,跳线安装后不得弯曲,应呈悬链状下垂,与杆塔、拉线及金属的间隙应符合要求。
14.架线完工后,要检查导线与跨越物的距离是否符合规定。
15,当采用针式绝缘子时,导线与绝缘子的固定应满足如下规定: (1)直线杆上导线应安装在绝缘子顶槽中。
转角杆上安装在转角外侧边槽中。
(2)绑扎导线,应在导线上包扎两层铝包带,包扎长度应使两端露出绑扎处不小于 20mme(3)扎线的安装应符合设计规定。
编码：PWJX-01-01/01
04横担、金具及绝缘子安装工程作业安全施工作业票
工程名称：施工班组：编号：工作时间工作地点技术员现场安全员现场负责人
安全风险分析及控制措施
序号危害名称风险种类风险等级风险控制措施
1 用绳索传递横担、
金具、绝缘子时绑
扎不牢固
碰撞、打击□ 中等风险
2 工器具、材料在杆
塔上随意放置
碰撞、打击□ 中等风险
3 横担、金具安装垂
直下方站人
打击、碰撞□ 中等风险
现场作业应严格执行相关安全规程及安全技术措施，并
重点关注但不限于以下措施：
□ 使用绳索传递横担、金具、绝缘子。
□ 绳结绑扎要牢固可靠。
□ 金具、材料、工器具在杆塔上不能随意放置并应绑扎
牢固。
□ 小件物品或材料应用工具袋装好。
□ 横担、金具安装时垂直下方不得站人
99
附录：安全施工作业票背面
安全补充事项/平面布置图
现场接受交底人员签名
备注
说明：（一）本票由现场技术员填写，现场安全员审核，现场负责人签发生效。
现场负责人开工前核对风险控制措施并宣读。
（二）工作内容、地点、安全措施不变时本票最长可使用十天，否则应重新办票，用后上交备查；当人员发生变更时，应在备注栏记录变更情况。
对新增人员进行交底，并签名确认。
（三）应根据现场条件、范围和环境，补充安全事项或平面布置图。
（四）当风险等级与基准风险等级不一致时，项目部应组织相关人员重新进行风险评估并制定措施。
（五）基准风险等级与风险控制措施在开工前现场打“√”。
（六）签名不齐全（含代签名的）均作废票处理。
262。
