3横担组装、绝缘子安装 技术交底书

10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。

2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
6.现场作业工序工艺质量记录卡。

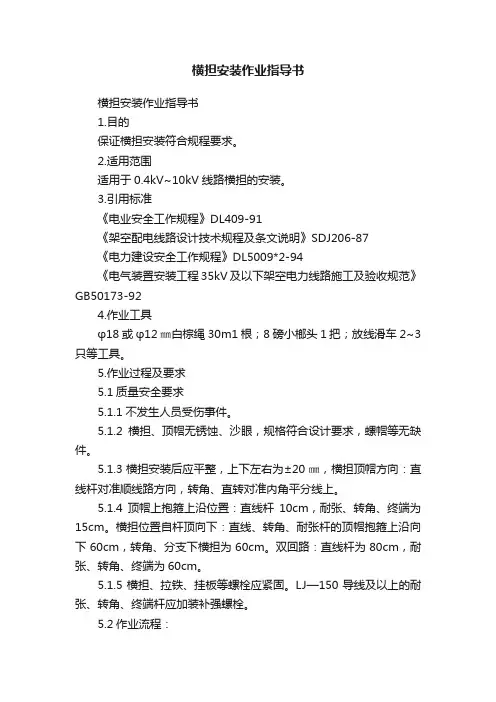

横担安装作业指导书横担安装作业指导书1.目的保证横担安装符合规程要求。

2.适用范围适用于0.4kV~10kV线路横担的安装。

3.引用标准《电业安全工作规程》DL409-91《架空配电线路设计技术规程及条文说明》SDJ206-87《电力建设安全工作规程》DL5009*2-94《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-924.作业工具φ18或φ12㎜白棕绳30m1根；8磅小榔头1把；放线滑车2~3只等工具。

5.作业过程及要求5.1质量安全要求5.1.1不发生人员受伤事件。

5.1.2横担、顶帽无锈蚀、沙眼，规格符合设计要求，螺帽等无缺件。

5.1.3横担安装后应平整，上下左右为±20㎜，横担顶帽方向：直线杆对准顺线路方向，转角、直转对准内角平分线上。

5.1.4顶帽上抱箍上沿位置：直线杆10cm，耐张、转角、终端为15cm。

横担位置自杆顶向下：直线、转角、耐张杆的顶帽抱箍上沿向下60cm，转角、分支下横担为60cm。

双回路：直线杆为80cm，耐张、转角、终端为60cm。

5.1.5横担、拉铁、挂板等螺栓应紧固。

LJ—150导线及以上的耐张、转角、终端杆应加装补强螺栓。

5.2作业流程：W：危险点J：检查点Q：确认点5.3准备工作5.3.1接受工作任务及准备工器具材料。

检查材料：检查横担、顶帽、抱箍等无锈蚀、无沙眼、规格符合设计，开口销、螺帽等应无缺件，并填写“进货检验”报告。

5.3.2许可手续办理：进入工作现场工作负责人得到工作许可人许可后，并查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。

5.3.3工作负责人召集全体人员进行“二交一查”a宣读工作票和作业票，交待工作任务、工作地段、停电地段、带电部分、危险点及预防措施和人员分工等。

b检查全体作业人员是否戴好安全帽，人员应规范着装（穿长袖棉质衣服、穿软底绝缘鞋、戴手套）。

第十二章电力工程电力工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。

单位工程应按一个完整工程或一个相当规模施工范围划分，并按下列原则确定：（1）变、配电所工程：每座变、配电所为一个单位工程；（2）区间电力工程：不大于一个供电臂的区间电力工程为一个单位工程；（3）站场电力工程：一个站、场的电力工程为一个单位工程；（4）电源线路工程：一条电源线路为一个单位工程；（5）电力远动系统安装工程：一套独立的电力远动系统为一个单位工程。

分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、设备类别划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。

电力工程的单位工程、分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。

变、配电所分部工程、分项工程、检验批划分及编号（变、配电所单位工程编号0901）2 第十二章电力工程续表区间电力分部工程、分项工程、检验批划分及编号（区间电力单位工程编号0902）站场电力分部工程、分项工程、检验批划分及编号（站场电力单位工程编号0903）4 第十二章电力工程电源线路分部工程、分项工程、检验批划分及编号（电源线路单位工程编号0904）电力远动系统安装分部工程、分项工程、检验批划分及编号（电力远动系统安装单位工程编号0905）基础检验批质量验收记录表6 第十二章电力工程说明主控项目1．运达现场的水泥、砂、石、钢筋、型钢等原材料，按进场批次进行检验，其品种、规格、质量应符合有关规定。

检验数量和检验方法：符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）的有关规定。

2．基础的地质条件应满足设计要求。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

3．在混凝土施工前，应根据设计规定标号进行混凝土配合比试验，并取得配合比试验报告。

检验数量：施工单位对同强度等级、同性能的混凝土进行一次配合比试验。

监理单位全部检查。

注：施工作业人员质量责任登记应按部位和工序分别签名。

注：施工作业人员质量责任登记应按部位和工序分别签名。

注：施工作业人员质量责任登记应按部位和工序分别签名。

注：施工作业人员质量责任登记应按部位和工序分别签名。

注：施工作业人员质量责任登记应按部位和工序分别签名。

注：施工作业人员质量责任登记应按部位和工序分别签名。

注：施工作业人员质量责任登记应按部位和工序分别签名。

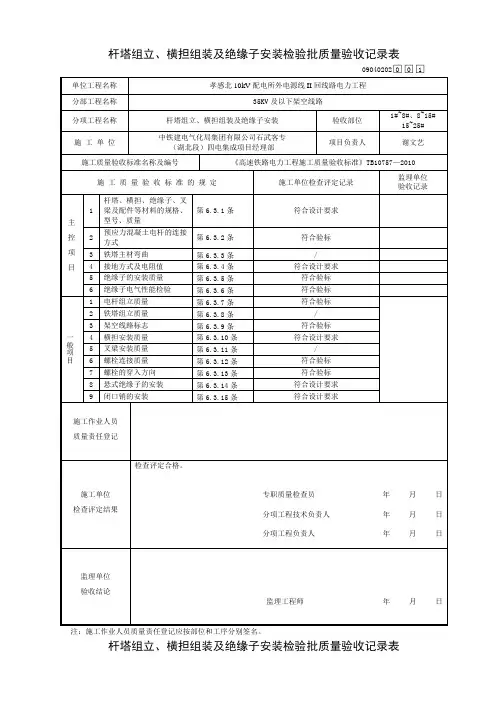

杆塔组立、横担组装及绝缘子安装检验批质量验收记录表
09040202
011。

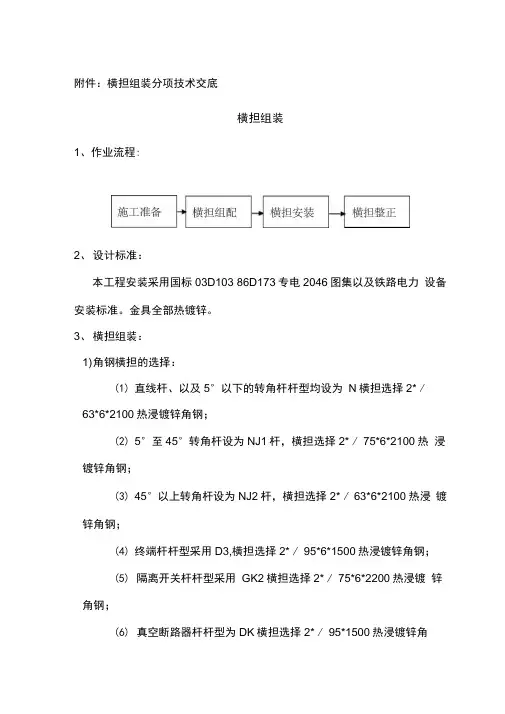

附件：横担组装分项技术交底横担组装1、作业流程:2、设计标准：本工程安装采用国标03D103 86D173专电2046图集以及铁路电力设备安装标准。

金具全部热镀锌。

3、横担组装：1) 角钢横担的选择：(1)直线杆、以及5°以下的转角杆杆型均设为N横担选择2* /63*6*2100热浸镀锌角钢；(2) 5°至45°转角杆设为NJ1杆，横担选择2* / 75*6*2100热浸镀锌角钢；(3) 45°以上转角杆设为NJ2杆，横担选择2* / 63*6*2100热浸镀锌角钢；(4)终端杆杆型采用D3,横担选择2* / 95*6*1500热浸镀锌角钢；(5)隔离开关杆杆型采用GK2横担选择2* / 75*6*2200热浸镀锌角钢；(6)真空断路器杆杆型为DK横担选择2* / 95*1500热浸镀锌角钢；2) 横担、杆顶支座及中导抱箍距杆顶距离：(1)N型杆横担安装于杆顶下方950mn处；(2)NJ1型杆横担安装于杆顶下方1000mn处；(3)NJ2型杆横担安装于杆顶下方950mm 1400mn处；(3)D3 DK型杆横担安装于杆顶下方950mn处(4)N D3 Z、DK杆顶支座抱箍安装于杆顶下方150mn处；(5)NJ1杆顶支座抱箍安装于杆顶下方200mn处；(6)NJ2中导线抱箍安装于杆顶下方150mn处。

3) 抱横担安装应平直，其误差不应大于以下要求：( 1 )横担端部上下歪斜不应大于20mm;( 2)横担端部左右扭斜不应大于20mm.4) 穿钉穿向要统一朝一个方向；螺栓穿向为：从下向上，从内向外，横担穿钉穿向：螺母朝大里程方向(即安康方向) ，并沟线夹上螺栓朝向：螺母在上。

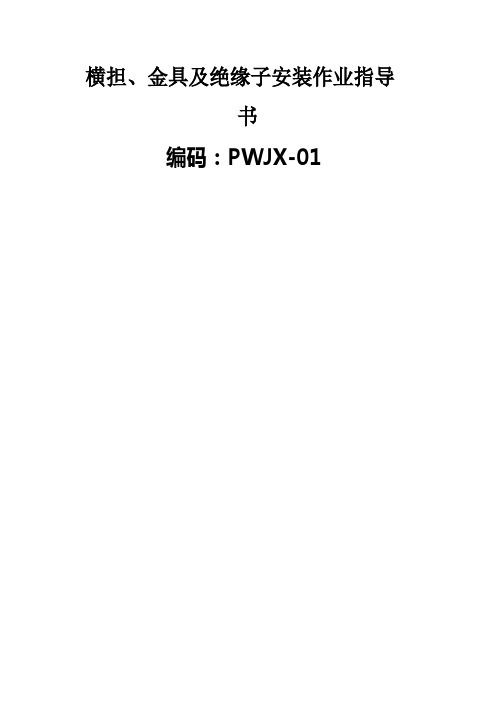

横担、金具及绝缘子安装作业指导书编码：PWJX-01表2-1 编 写 依 据 3 作业流程图1 适用范围1.1 电压等级35KV 及以下配网工程1.2 电气类别横担、金具及绝缘子安装制作2 编写依据N４安全风险辨析与预控表４-１工作前安全风险辨析及预控措施表施工单位检查人：监理单位检查人：日期：日期：注1：对存在风险且控制措施完善赶写：“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“—”，未检查项空白。

5作业内容5.1作业前施工条件表5-1作业前施工条件5.2施工准备表5-2施工准备5.3主要作业内容表5-3主要作业内容表 5-4 质 量 检 验5（1） 回填时应清除坑内积水，杂物，回填土中的树根、杂草等物应清除。

（2） 普通土回填，应用原坑挖出的土进行回填，当原坑土不足时，可以另行取土或石粉回填。

但取土的地点必须在 杆位边缘 5m 外并应除去植被。

（3） 回填土时，应在基坑内同时进行夯实，打夯时一夯压一夯，夯夯相接。

由工作负责人 根据现场情况 安排技术人员 统一指挥混凝 土立杆或吊装， 协调各配合人 员之间的工作，基础回填（4） 每回填 300mm 厚度夯实一次，坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽，其高度视土 质夯实程度确定，一般以 300mm~500mm 为宜。

（5） 基础顶面低于防沉层时，应设置临时排水沟，以防基础顶面积水，经过沉降后应及时补填夯实，工程移交时坑 口回填层不应低于地面。

（6） 回填土经过沉降应及时补填夯实，在工程移交时坑口回填层应不低于地面。

安排技术工人 按规定程序、 规范要求进行 安装，现场质 安员负责现场 安全和质量跟 踪5.4 质量检验。

横担金具及绝缘子安装施工工艺技术标准1.1 适用范围本节内容适用于10kV线路横担、金具及绝缘子安装1.2 引用标准GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第一篇,架空线路安装工程《工程建设标准强制性条文》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》1.3 设计要求1.3.1 以螺栓连接的铁构件安装，螺栓的穿入方向应符合下列规定：（1）顺线路方向，双面构件由内向外，单面构件由送电侧穿入；（2）横线路方向，两侧由内向外，中间由左向右(面向受电侧)；（3）垂直方向，由下向上。

1.3.2 单横担装于受电侧；分支杆、90°转角杆及终端杆应装于拉线侧。

1.3.3 横担安装应平正，安装偏差应符合下列规定：（1）横担端部上下歪斜不应大于20mm。

（2）横担端部左右扭斜不应大于20mm。

（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。

1.3.4 瓷横担直立安装时，顶端顺线路歪斜不大于10mm。

水平安装时，顶端宜向上翘起5°～15°。

杆顶安装时，顶端顺线路歪斜不大于当20mm。

1.3.5 绝缘子串安装应符合下列规定：（1）绝缘子安装前逐个将表面清擦干净,并进行外观检查。

（2）对绝缘子用不低于5000V的兆欧表逐个进行绝缘测定。

在干燥情况下，绝缘电阻小于500MΩ者,不得安装。

（3）安装后绝缘子裙边与带电部位的间隙不小于50mm。

1.4 施工工艺要点1.4.1 螺杆与铁构件（1）螺杆应与铁构件面垂直，螺头平面与构件间不应有间隙。

（2）螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。

编号： XXX
横担安装作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期 2012 年 11 月 19 日 8 时至 2012 年 12 月 20 日 16 时
国网技术学院
1、范围
本指导书针对国网济南电力学院新进大学生技能培训任务。

2、引用文件
国家电网公司《电业安全工作规程》（电力线路部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 工器具
4．4 材料
4．5 危险点分析
4．6 安全措施
4．7 人员作业分工
5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收记录
7、指导书执行情况评估
8、附录
注：。

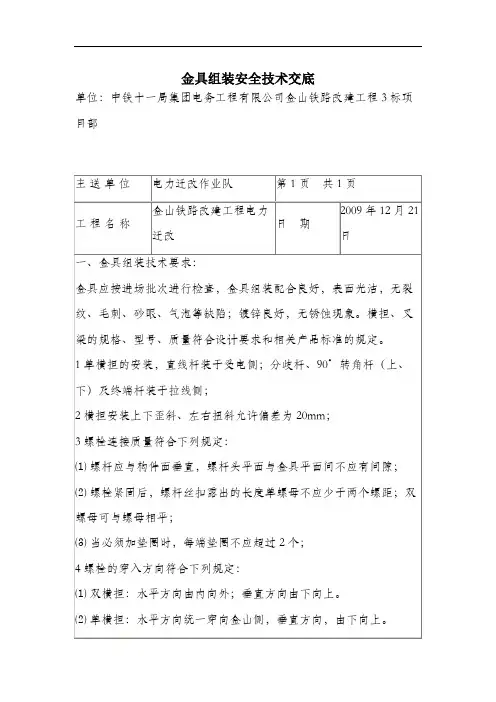

最新整理绝缘子安装安全技术交底主送单位电力迁改作业队第 1 页共 1 页工程名称金山铁路改建工程电力迁改日期20xx年 12 月21 日一、绝缘子安装技术要求：绝缘子应按到现场批次进行检查，其表面应无裂纹，瓷釉光滑，无缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷，弹簧销、弹簧垫的弹力适宜；绝缘子瓷件与铁件组合无歪斜现象且结合紧密，铁件镀锌良好，绝缘子的规格、型号、质量应符合设计要求。

贯通线针式绝缘子使用棕色绝缘子，自闭线路使用白色绝缘子。

（一）绝缘子安装应符合下列规定：1、安装应牢固，连接可靠，防止积水；2、安装时应清除表面灰垢，附着物及不应有的涂料；3 悬式绝缘子安装，尚应符合以下规定：（1）、与电杆、导线金具连接处，无卡压现象；（2）、耐张串上的弹簧销子、螺栓及穿钉应上向下穿。

当有特殊困难时可内向外或左向右穿入；（3）悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。

两边线应内向外、中线应左向右穿入；（4）、绝缘子裙边与带电部位的间隙不应小于50mm。

采用的闭口销或开口销不应有折断、裂纹等现象。

当采用开口销时应对称开口，开口度应为30°～60°。

严禁用线材或其他材料代替闭口销、开口销。

二、安全文明施工：1、新入厂人员必须进行三级安全教育培训，经考试合格后持证上岗；2、进入施工现场必须穿防护服、戴安全帽；3、横越线路时必须做到“一站、二看、三通过”；4、凡患有高血压、心脏病、癫痫病等不适合登高作业的人员严禁登高作业；登高作业人员不准穿待钉或易溜滑的鞋，登高时必须系好安全带、戴安全帽；六级以上大风严禁登高作业；5、高处作业所用的工具和材料应放在工具袋内；上下传递物件应用绳索吊送，严禁抛掷。

交底人：安全质量负责人：被交底人：（见附件）年月日。

目录
1适用范围 (2)
1.1电压等级 (2)
1.2电气类别 (2)
2编写依据 (2)
3作业流程图 (2)
4安全风险辨析与预控 (3)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (4)
5.4质量检验 (5)
1适用范围
1.1电压等级
35kV及以下配网工程。

1.2电气类别
横担、金具及绝缘子安装制作。

2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。

施工单位检查人： 监理单位检查人： 日期：
日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。

5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
5.2施工准备
表5-2施工准备
表5-2（续）
5.3主要作业内容
表5-3主要作业内容。

技术交底书签证表工程名称孟平铁路复线电力工程交底编号004交底里程交底项目金具安装技术交底交底内容：金具安装技术交底交底人复核人接底人日期金具安装技术交底1.横担等金具到场后应对其进行检查，金具组装配合应良好，表面光洁，无裂纹、毛刺、砂眼、气泡等缺陷，镀锌应良好无锈蚀现象。

横担的规格型号应符合设计要求和相关产品标准的规定（03D103）。

2.单横担安装在喀什方向，垂直于10KV电力线路方向。

杆顶支座抱箍中心距杆顶150mm，横担中心距杆顶800mm，拉线抱箍中心距横担中心200mm；终端杆、分歧杆、转角杆的横担应安装在受力的反方向（也就是拉线侧）。

单杆横担安装上下歪斜、左右扭斜不应大于20mm。

3.螺栓应与构件面垂直，螺栓头平面与构件间不应有间隙。

螺栓紧固后，螺栓丝扣露出的长度单螺母不应少于两个螺距；双螺母可与螺母相平，当需要加装垫片时每端并应超过2个。

4.螺栓穿入方向：对于立体结构，水平方向由内向外，垂直方向由下向上；对于平面结构，顺线路方向，双面构件由内向外，单面构件由送电侧传入或统一方向，横线路方向，两侧由内向外，中间由左向右（面向受电侧）或统一方向，垂直方向由下向上。

5.绝缘子安装前应对其外观进行检查，安装的绝缘子应表面无裂纹，瓷釉光滑，无缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷，弹簧销、弹簧垫的弹力适宜；绝缘子瓷件与铁件组合无歪斜现象且结合紧密，铁件镀锌良好，并且绝缘子安装方式应正确（预绞式耐张线夹安装方式），安装牢固，连接可靠。

6.安装完毕的悬式绝缘子串裙边与带电部位的最小间隙不应超过50mm，弹簧销子、螺栓及穿钉齐全，其穿入方向符合上述螺栓穿入要求。

采用的闭口销或开口销不应折断、裂纹现象。

开口销应对称开口，开口度为30°-60°。

7.横担安装时，斜材长孔端均装在横担边侧，用螺栓连接时，两个螺帽一里一外夹住横担与斜材。

斜材圆孔端装在横担跟M铁里侧，连接螺栓时，也用两个螺帽一里一外夹住横担与斜材。

横担绝缘子标准件一、横担的使用要求1. 安装位置横担的安装位置应在塔架顶端，其长度应根据塔的宽度而定。

在安装过程中，应注意横担与地面的距离，应符合电力规范的标准。

2. 防腐横担的材料应选用耐腐蚀的材料，可选用铸钢制造。

在正常使用中，应定期对横担进行检查，如发现生锈或损坏等情况，则应及时更换。

3. 绝缘性能横担的绝缘性能应符合电力规范的标准。

在安装横担时，应注意其与电线的距离，应符合规范的标准，以确保横担的绝缘性能不会受到影响。

4. 检修和维护在使用过程中，应定期对横担进行检修和维护，如发现横担有裂纹或其它损伤，应及时更换。

二、绝缘子的使用要求1. 安装位置绝缘子的安装位置应在电力输配电线路上，用于支持电线，防止电线与杆塔等金属部件发生接触。

2. 防腐绝缘子的材料应选用耐腐蚀的材料，如瓷制绝缘子或复合材料绝缘子。

在正常使用中，应定期对绝缘子进行检查，如发现绝缘子有裂纹或其它损伤，应及时更换。

3. 绝缘性能绝缘子的绝缘性能应符合电力规范的标准，以确保电力输配电线路的安全运行。

在安装绝缘子时，应注意其与地面的距离、电线的张力、电线的距离等因素，以确保其绝缘性能不会受到影响。

4. 检修和维护在使用过程中，应定期对绝缘子进行检修和维护，如发现绝缘子有裂纹或其它损伤，应及时更换。

此外，还应注意定期清洗绝缘子，以确保其表面不会积聚尘土或其它物质，从而影响其绝缘性能。

三、总结在电力输配电线路建设中，横担和绝缘子是非常重要的组成部分，其使用要求也非常严格。

在安装、使用和维护过程中，应严格按照电力规范的标准操作，以确保电力输配电线路的安全运行。

仅当所有要求都得到满足，才能保证电力输配电线路的顺畅运行和人们生活的安全。

9、横担、金具及绝缘子安装1 适用范围1.1 电压等级35kV及以下配网工程。

1.2 电气类别横担、金具及绝缘子安装制作。

2 编写依据表2 编写依据3 作业流程图4 安全风险辨析与预控4.1 横担、金具及绝缘子安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与横担、金具及绝缘子安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。
