横担绝缘子安装作业指导书

10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。

2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
6.现场作业工序工艺质量记录卡。

9、横担、金具及绝缘子安装1 适用范围1.1 电压等级35kV及以下配网工程。

1.2 电气类别横担、金具及绝缘子安装制作。

2 编写依据表2 编写依据3 作业流程图4 安全风险辨析与预控4.1 横担、金具及绝缘子安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与横担、金具及绝缘子安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。

横担安装作业指导书1、目的：保证横担安装符合设计要求。

2、要求：作业人员能掌握安装要领，熟练操作。

3、运用范围：10kV线路安装横担。

4、引用标准：《电业安全工作规程》DL409-91《架空送电线路施工技术》98版《电力建设安全工作规程》DL5009*2-94《电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50173-925、作业工具：φ18或φ12㎜白棕绳30m1根；8磅小榔头1把；放线滑车2~3只等工具。

6、作业程序与技术要求：6．1准备工作：6．1．1检查材料：检查横担、顶帽、抱箍等无锈蚀、无沙眼，规格符合设计、开口销、螺帽等无缺件。

6．1．2 许可手续办理：进入工作现场工作负责人得到工作许可人许可后，并查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。

6．1．3“二交一查”及安全、技术措施交底：工作负责人召集全体人员进行“二交一查”，宣读工作票、作业票，交待工作地段、停电地段、带电部分、危险点及预控安全措施、工作任务、人员分配，设专职监护人等情况。

检查全体作业人员是否戴好安全帽，人员应规范着装，穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具。

上杆人员正确使用安全带并检查登高工器具。

如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。

6．2作业过程：6．2．1直线单横担杆：a.地面电工组装好顶帽、横担、抱筘等。

b.甲、乙电工上杆将传递绳头引下，地面电工系好顶帽，甲乙交叉上下对站，吊上顶帽自杆顶套下，对准顺线路方向（转角杆分角方向）安装好顶帽。

c.甲拧紧，乙吊上滑车及绳索，挂于顶帽上。

理顺绳索，放下绳头，地面工系好横担（下系背扣，上系倒背扣）慢慢上拉至安装点略高处。

d.甲乙配合取下横担，一人后挺腰放于安全带上，拧开一侧螺栓，配合自外向内套入电杆，一人托扶，一人拧螺栓，配合按规定距离调整好安装位置，并校正方向及平整情况后拧紧螺栓。

编号： XXX
横担安装作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期 2012 年 11 月 19 日 8 时至 2012 年 12 月 20 日 16 时
国网技术学院
1、范围
本指导书针对国网济南电力学院新进大学生技能培训任务。

2、引用文件
国家电网公司《电业安全工作规程》（电力线路部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 工器具
4．4 材料
4．5 危险点分析
4．6 安全措施
4．7 人员作业分工
5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收记录
7、指导书执行情况评估
8、附录
注：。

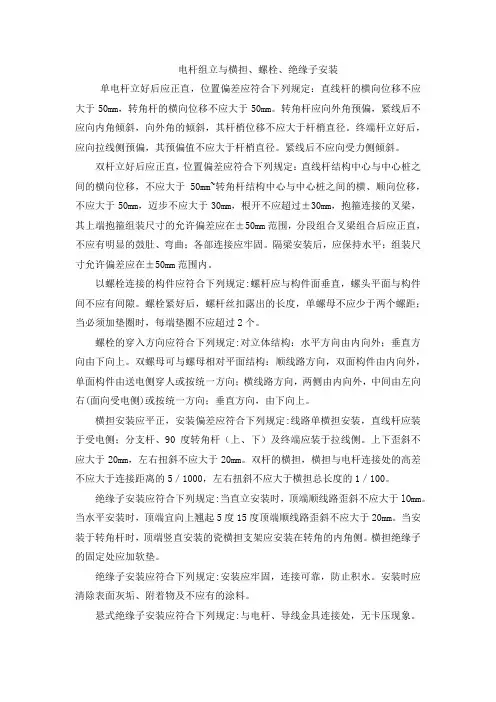

电杆组立与横担、螺栓、绝缘子安装单电杆立好后应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm，转角杆的横向位移不应大于50mm。

转角杆应向外角预偏，紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。

终端杆立好后，应向拉线侧预偏，其预偏值不应大于杆梢直径。

紧线后不应向受力侧倾斜。

双杆立好后应正直，位置偏差应符合下列规定：直线杆结构中心与中心桩之间的横向位移，不应大于50mm~转角杆结构中心与中心桩之间的横、顺向位移，不应大于50mm，迈步不应大于30mm，根开不应超过±30mm，抱箍连接的叉梁，其上端抱箍组装尺寸的允许偏差应在±50mm范围，分段组合叉梁组合后应正直，不应有明显的鼓肚、弯曲；各部连接应牢固。

隔梁安装后，应保持水平；组装尺寸允许偏差应在±50mm范围内。

以螺栓连接的构件应符合下列规定:螺杆应与构件面垂直，螺头平面与构件间不应有间隙。

螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；当必须加垫圈时，每端垫圈不应超过2个。

螺栓的穿入方向应符合下列规定:对立体结构：水平方向由内向外；垂直方向由下向上。

双螺母可与螺母相对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿人或按统一方向；横线路方向，两侧由内向外，中间由左向右(面向受电侧)或按统一方向；垂直方向，由下向上。

横担安装应平正，安装偏差应符合下列规定:线路单横担安装，直线杆应装于受电侧；分支杆、90度转角杆（上、下）及终端应装于拉线侧。

上下歪斜不应大于20mm，左右扭斜不应大于20mm。

双杆的横担，横担与电杆连接处的高差不应大于连接距离的5／1000，左右扭斜不应大于横担总长度的1／100。

绝缘子安装应符合下列规定:当直立安装时，顶端顺线路歪斜不应大于lOmm。

当水平安装时，顶端宜向上翘起5度15度顶端顺线路歪斜不应大于20mm。

当安装于转角杆时，顶端竖直安装的瓷横担支架应安装在转角的内角侧。

Q/XD 新疆电力公司企业标准
Q/XD-X-XXX-201X
绝缘杆作业法带电更换直线绝缘子及横担标准化作业指导书
201X-XX-XX发布 201X-XX-XX实施
新疆电力公司发布
1范围
1.1本作业指导书适用于新疆电力公司所辖10kV配电线路。

1.2本作业指导书适用于操作杆作业法。

2引用文件
下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

2.1GB/T 18857－2008 配电线路带电作业技术导则
2.2Q/GDW 520－2010 国家电网公司10 kV 架空配电线路带电作业管理规范2.3国家电网生[2009]190 号《关于印发国家电网公司深入开展现场标准化作业工作指导意见的通知》
2.4国家电网公司安质[2014]265号《国家电网公司电力安全工作规程（配电部分）》
2.5国家电网公司运检三〔2016〕94号《10kV配网不停电作业规范（试行）》
3 准备工作安排
4 人员分工
5 人员要求
6 备品备件
7 工器具
8 材料
9 风险分析及防范措施
10开工
11．检修电源使用
12 作业内容
13 竣工
14 验收记录
15．安全措施
16．根据现场情况需补充的安全措施。

10KV电力架空线直线杆铁横担安装作业指导书作业人员2人及以上作业类型全部停电作业作业工具扳手/钢卷尺/记号笔/手锤等作业材料根据实际情况准备材料参考资料1.铁运[1999]103号《铁路电力管理规则》和《铁路电力安全工作规程》2.TB10008-2006《铁路电力设计规范》3.TZ207-2007《铁路电力工程施工技术指南》4.（80）铁机字1817号《铁路电力设备安装标准》（第三版）5.《电气试验》（陈天翔、王寅仲编著，2005年第一版）五色图要素1.红色：安全关键；2.橙色：数据检测；3.蓝色：关键工艺；4.绿色：工料使用；5.黑色：作业流程。

10KV电力架空线直线杆铁横担安装作业流程图1.检测修技术标准1.1 金具表面应光洁，无裂纹、飞刺、飞边、砂眼、气泡等缺陷；镀锌良好，无锌皮剥落、锈蚀等。

1.2 绝缘子瓷件与铁件组合结合紧密，无歪斜，铁件镀锌良好；瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。

1.3 杆顶支座安装在距杆顶150mm处，杆顶支座螺栓由送电侧穿入，安装牢固，无倾斜。

1.4 横担安装在受电侧距杆顶800mm处，横担安装应平直，端部上下歪斜、左右扭斜不大于20mm。

1.5 安装瓷瓶前清除瓷瓶表面污垢，附着物及不应有的涂料等，瓷瓶无倾斜，固定牢固。

2.检修流程和工艺2.1 横担中心距杆顶距离，不应小于200mm。

10KV及以下不同回路的电力线路共杆架设时，各横担中心间的最小垂直距离不应小于表1的规定。

横担中心间最小垂直距离(m)表1·2.2 横担安装在受电侧距杆顶800mm处，横担安装应平直，端部上下歪斜、左右扭斜不大于20mm。

2.3 各横担应平行架设在一个垂直面上，如为高低压合架时，高压线应在低压线的上方。

2.4 角钢横担规格应根据计算确定，其最小尺寸不应小于：高压为63×63×6mm；低压为50×50×5mm。
