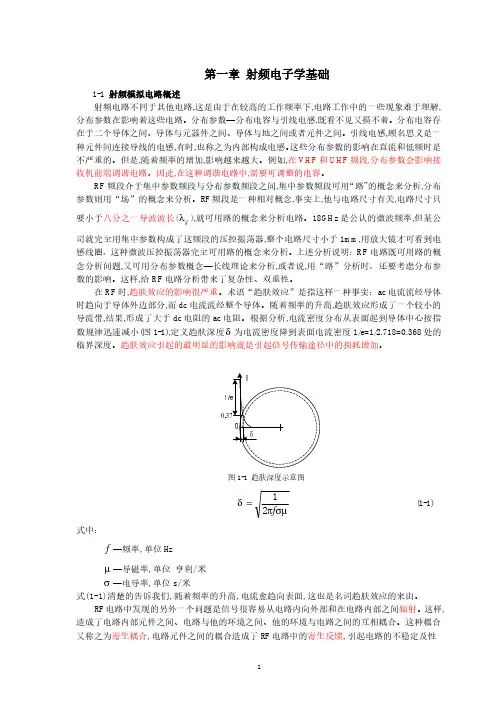

实用的射频模拟电路基础知识

第四节射频电路结构和工作原理一、射频电路组成和特点：普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。

其主要负责接收信号解调；发射信息调制。

早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。

更有些手机则把频合、接收压控振荡器（RX—VCO）也都集成在中频内部。

RXI-PRXQ-PRXQ-N（射频电路方框图）1、接收电路的结构和工作原理：接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。

1、该电路掌握重点:（1）、接收电路结构。

（2）、各元件的功能与作用。

(3)、接收信号流程。

电路分析:（1）、电路结构。

接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。

早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。

（接收电路方框图）（2）、各元件的功能与作用。

1)、手机天线：结构：（如下图）由手机天线分外置和内置天线两种；由天线座、螺线管、塑料封套组成。

塑料封套螺线管（外置天线）（内置天线）作用：a)、接收时把基站发送来电磁波转为微弱交流电流信号。

b)、发射时把功放放大后的交流电流转化为电磁波信号。

2)、天线开关：结构：（如下图）手机天线开关（合路器、双工滤波器）由四个电子开关构成。

900M收收GSM900M收控收控900M发控GSM900M发入GSM（图一）（图二）作用：其主要作用有两个：a ）、 完成接收和发射切换；b ）、 完成900M/1800M 信号接收切换。

逻辑电路根据手机工作状态分别送出控制信号（GSM-RX-EN ；DCS- RX-EN ；GSM-TX-EN ；DCS- TX-EN ），令各自通路导通，使接收和发射信号各走其道，互不干扰。

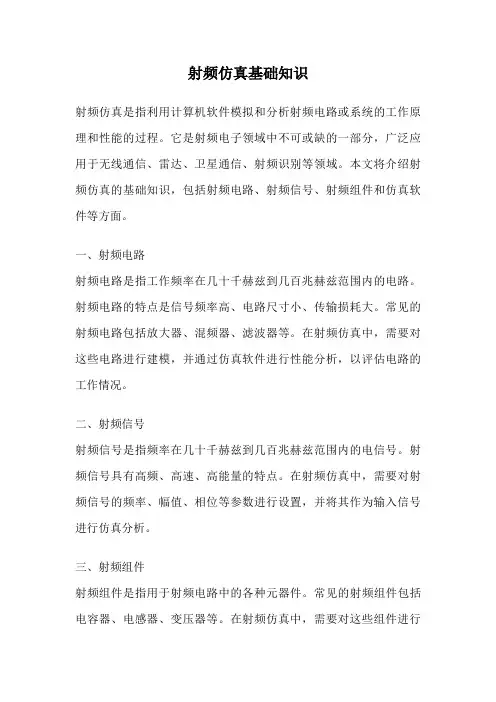

射频仿真基础知识射频仿真是指利用计算机软件模拟和分析射频电路或系统的工作原理和性能的过程。

它是射频电子领域中不可或缺的一部分，广泛应用于无线通信、雷达、卫星通信、射频识别等领域。

本文将介绍射频仿真的基础知识，包括射频电路、射频信号、射频组件和仿真软件等方面。

一、射频电路射频电路是指工作频率在几十千赫兹到几百兆赫兹范围内的电路。

射频电路的特点是信号频率高、电路尺寸小、传输损耗大。

常见的射频电路包括放大器、混频器、滤波器等。

在射频仿真中，需要对这些电路进行建模，并通过仿真软件进行性能分析，以评估电路的工作情况。

二、射频信号射频信号是指频率在几十千赫兹到几百兆赫兹范围内的电信号。

射频信号具有高频、高速、高能量的特点。

在射频仿真中，需要对射频信号的频率、幅值、相位等参数进行设置，并将其作为输入信号进行仿真分析。

三、射频组件射频组件是指用于射频电路中的各种元器件。

常见的射频组件包括电容器、电感器、变压器等。

在射频仿真中，需要对这些组件进行建模，并根据其特性参数进行仿真分析，以评估组件在射频电路中的性能。

四、仿真软件射频仿真软件是进行射频电路或系统仿真分析的工具。

常见的射频仿真软件包括ADS、CST、HFSS等。

这些软件能够提供强大的仿真功能，可以对射频电路进行电磁场分析、功率分析、噪声分析等，并提供详细的仿真结果和性能评估。

在进行射频仿真时，需要注意以下几点：1. 确定仿真目标：在进行射频仿真前，需要明确仿真的目标，例如评估电路的增益、带宽、稳定性等性能指标。

2. 建立合理的模型：射频电路的仿真需要建立合理的电路模型和组件模型，并设置合适的参数。

3. 选择适当的仿真软件：根据仿真需求和复杂程度，选择合适的射频仿真软件进行仿真分析。

4. 进行仿真分析：通过设置输入信号和参数，进行仿真分析，并获取仿真结果。

5. 评估仿真结果：根据仿真结果，对电路的性能进行评估和优化。

射频仿真是射频电子工程师不可或缺的工具之一，它能够提供有效的仿真分析手段，帮助工程师在设计和优化射频电路时提高效率和准确性。

射频电路的重要知识点总结一、射频电路的基本概念1. 射频信号射频信号通常指频率在300千赫兹至300千兆赫兹之间的信号，是一种高频信号。

射频信号通常用来进行无线通信、雷达、卫星通信等。

射频信号相对于低频信号来说，具有传输距离远、穿墙能力强、信息容量大等优点。

2. 射频电路射频电路是一种用于处理射频信号的电路，主要包括射频放大器、射频混频器、射频滤波器、射频功率放大器、射频开关、射频调制解调器、射频天线等组成。

3. 射频电路的特点射频电路与常规低频电路相比，具有频率高、传输损耗大、抗干扰能力强、器件参数要求高等特点。

二、射频电路的设计流程1. 确定需求射频电路的设计首先需要明确需求，包括工作频率、输入输出阻抗、幅度和相位平衡要求、抗干扰能力、工作环境等。

2. 选择器件根据需求选择合适的射频器件，如射频放大器、射频混频器、射频滤波器等。

选择器件时需要考虑器件的工作频率范围、增益、线性度、稳定性、耦合度等参数。

3. 电路设计根据需求和选择的器件，进行射频电路的整体设计，包括电路拓扑结构设计、参数计算、仿真验证等。

4. 电路布局和布线射频电路的布局和布线对电路的性能有很大的影响，需要考虑信号的传输路径、防止反射和耦合、尽量减少信号损耗等。

5. 电路调试和优化射频电路设计完成后需要进行调试和优化，对功耗、线性度、稳定性、抗干扰能力等进行测试和改进。

6. 电路验证射频电路设计完成后需要进行电路性能验证，包括工作频率范围测试、输入输出阻抗匹配测试、幅度和相位平衡测试、抗干扰能力测试等。

三、射频电路中的常见器件1. 射频放大器射频放大器是射频电路中的重要器件，用于放大射频信号。

根据工作频率和功率要求可以选择不同的射频放大器，包括晶体管放大器、集成射频放大器、功率放大器等。

2. 射频混频器射频混频器用于将射频信号和局部振荡信号进行混频，产生中频信号。

射频混频器的性能对整个混频系统的性能影响很大。

3. 射频滤波器射频滤波器主要用于滤除非目标频率的信号，保证接收机的选择性和抗干扰能力。

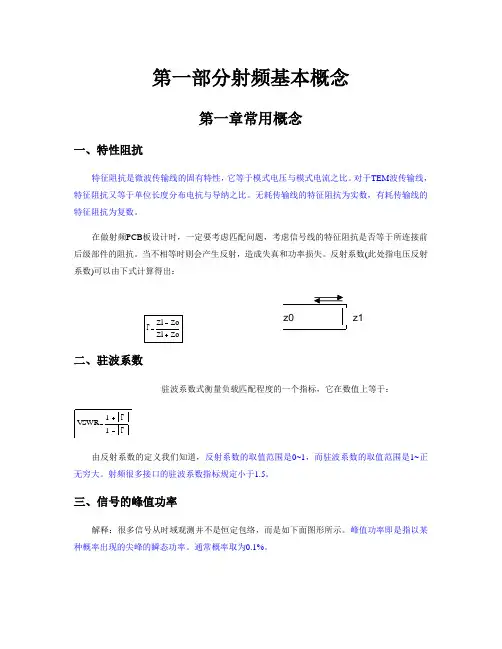

第一部分射频基本概念第一章常用概念一、特性阻抗特征阻抗是微波传输线的固有特性，它等于模式电压与模式电流之比。

对于TEM波传输线，特征阻抗又等于单位长度分布电抗与导纳之比。

无耗传输线的特征阻抗为实数，有耗传输线的特征阻抗为复数。

在做射频PCB板设计时，一定要考虑匹配问题，考虑信号线的特征阻抗是否等于所连接前后级部件的阻抗。

当不相等时则会产生反射，造成失真和功率损失。

反射系数(此处指电压反射系数)可以由下式计算得出：z1二、驻波系数驻波系数式衡量负载匹配程度的一个指标，它在数值上等于：由反射系数的定义我们知道，反射系数的取值范围是0~1，而驻波系数的取值范围是1~正无穷大。

射频很多接口的驻波系数指标规定小于1.5。

三、信号的峰值功率解释：很多信号从时域观测并不是恒定包络，而是如下面图形所示。

峰值功率即是指以某种概率出现的尖峰的瞬态功率。

通常概率取为0.1%。

四、功率的dB表示射频信号的功率常用dBm、dBW表示，它与mW、W的换算关系如下：dBm=10logmWdBW=10logW例如信号功率为x W，利用dBm表示时其大小为五、噪声噪声是指在信号处理过程中遇到的无法确切预测的干扰信号（各类点频干扰不是算噪声）。

常见的噪声有来自外部的天电噪声，汽车的点火噪声，来自系统内部的热噪声，晶体管等在工作时产生的散粒噪声，信号与噪声的互调产物。

六、相位噪声相位噪声是用来衡量本振等单音信号频谱纯度的一个指标，在时域表现为信号过零点的抖动。

理想的单音信号，在频域应为一脉冲，而实际的单音总有一定的频谱宽度，如下页所示。

一般的本振信号可以认为是随机过程对单音调相的过程，因此信号所具有的边带信号被称为相位噪声。

相位噪声在频域的可以这样定量描述：偏离中心频率多少Hz处，单位带宽内的功率与总信号功率相比。

例如晶体的相位噪声可以这样描述：七、噪声系数噪声系数是用来衡量射频部件对小信号的处理能力，通常这样定义：单元输入信噪比除输出信噪比，如下图：对于线性单元，不会产生信号与噪声的互调产物及信号的失真，这时噪声系数可以用下式表示：Pno 表示输出噪声功率，Pni 表示输入噪声功率，G 为单元增益。

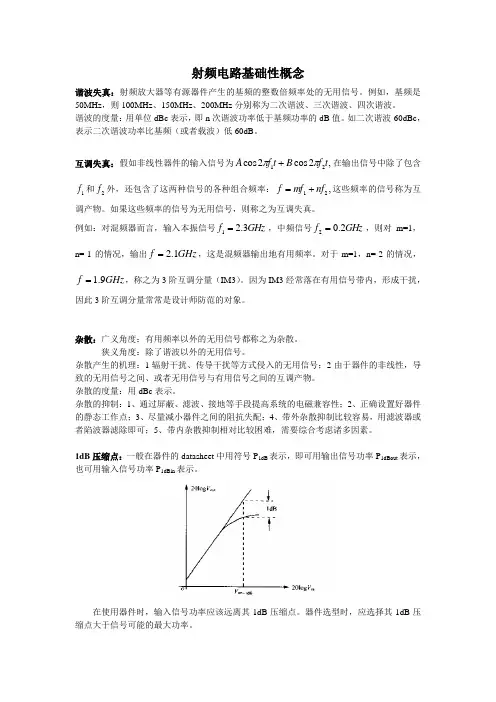

射频电路基础性概念谐波失真：射频放大器等有源器件产生的基频的整数倍频率处的无用信号。

例如，基频是50MHz ，则100MHz 、150MHz 、200MHz 分别称为二次谐波、三次谐波、四次谐波。

谐波的度量：用单位dBc 表示，即n 次谐波功率低于基频功率的dB 值。

如二次谐波-60dBc ，表示二次谐波功率比基频（或者载波）低60dB 。

互调失真：假如非线性器件的输入信号为,2cos 2cos 21t f B t f A ππ+在输出信号中除了包含1f 和2f 外，还包含了这两种信号的各种组合频率：,21nf mf f +=这些频率的信号称为互调产物。

如果这些频率的信号为无用信号，则称之为互调失真。

例如：对混频器而言，输入本振信号GHz f 3.21=，中频信号GHz f 2.02=，则对m=1，n=-1的情况，输出GHz f 1.2=，这是混频器输出地有用频率。

对于m=1，n=-2的情况，GHz f 9.1=，称之为3阶互调分量（IM3）。

因为IM3经常落在有用信号带内，形成干扰，因此3阶互调分量常常是设计师防范的对象。

杂散：广义角度：有用频率以外的无用信号都称之为杂散。

狭义角度：除了谐波以外的无用信号。

杂散产生的机理：1辐射干扰、传导干扰等方式侵入的无用信号；2由于器件的非线性，导致的无用信号之间、或者无用信号与有用信号之间的互调产物。

杂散的度量：用dBc 表示。

杂散的抑制：1、通过屏蔽、滤波、接地等手段提高系统的电磁兼容性；2、正确设置好器件的静态工作点；3、尽量减小器件之间的阻抗失配；4、带外杂散抑制比较容易，用滤波器或者陷波器滤除即可；5、带内杂散抑制相对比较困难，需要综合考虑诸多因素。

1dB 压缩点：一般在器件的datasheet 中用符号P 1dB 表示，即可用输出信号功率P 1dBout 表示，也可用输入信号功率P 1dBin 表示。

在使用器件时，输入信号功率应该远离其1dB 压缩点。

射频电路基础知识嘿，朋友们！今天咱来聊聊射频电路基础知识这档子事儿。

咱先说说射频是啥呀，就好比是电路世界里的小精灵，看不见摸不着，但又无处不在。

它就像是一个神奇的信号快递员，负责把各种信息快速地传送到目的地。

你想想看，手机能打电话、上网，靠的不就是射频电路嘛。

它就像我们身体里的血管一样，让各种信号在里面欢快地流淌。

那射频电路里都有啥呢？有天线呀，这可是个关键角色，就像个大喇叭，把信号发送出去，或者把外面的信号接收进来。

还有滤波器呢，它就像个聪明的守门员，把那些不需要的信号挡在门外，只让我们想要的信号通过。

放大器呢，就像是给信号吃了大力丸，让它们变得更强大，能传得更远。

还有各种电容、电感啥的，它们就像一群小伙伴，齐心协力地让射频电路正常工作。

咱再打个比方，射频电路就像是一场音乐会。

天线是舞台，信号是演员，滤波器是选角导演，放大器是音响师，而那些电容电感就是各种乐器啦。

只有大家配合好了，这场音乐会才能精彩绝伦呀！那要学好射频电路基础知识难不难呢？嘿嘿，说难也不难。

就像学骑自行车一样，一开始可能会摇摇晃晃，但只要多练习，慢慢就会掌握技巧啦。

你得先了解每个元件的作用，就像了解自行车的每个零件一样。

然后呢，多做些实验，就像多骑骑车，找找感觉。

比如说，你可以自己动手搭个简单的射频电路，看看信号是怎么传输的，感受一下它的神奇之处。

这多有意思呀！还有啊，可别小瞧了这些基础知识，它们就像是盖房子的砖头，没有它们，你可盖不出高楼大厦来。

以后要是想搞更复杂的射频项目，那都得靠这些基础打底呢。

总之呢，射频电路基础知识就像是一把打开神奇世界大门的钥匙，只要你有兴趣，肯钻研，就一定能发现里面的精彩。

别犹豫啦，赶紧去探索吧！相信你会爱上这个充满魅力的射频世界的！原创不易，请尊重原创，谢谢!。

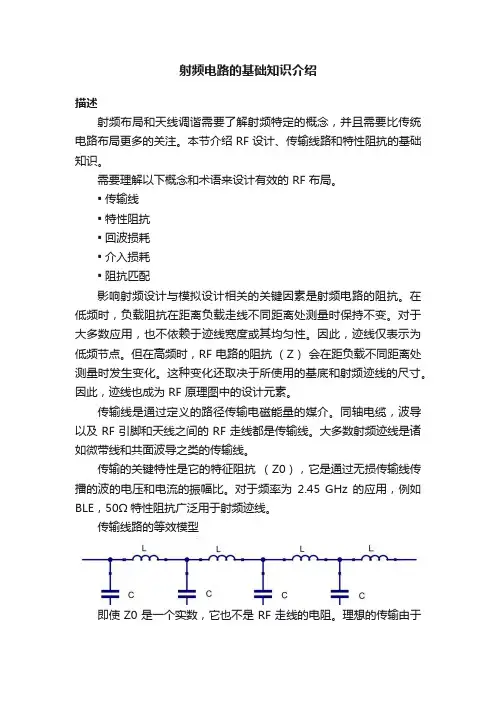

射频电路的基础知识介绍描述射频布局和天线调谐需要了解射频特定的概念，并且需要比传统电路布局更多的关注。

本节介绍 RF 设计、传输线路和特性阻抗的基础知识。

需要理解以下概念和术语来设计有效的 RF 布局。

▪传输线▪特性阻抗▪回波损耗▪介入损耗▪阻抗匹配影响射频设计与模拟设计相关的关键因素是射频电路的阻抗。

在低频时，负载阻抗在距离负载走线不同距离处测量时保持不变。

对于大多数应用，也不依赖于迹线宽度或其均匀性。

因此，迹线仅表示为低频节点。

但在高频时，RF 电路的阻抗（Z）会在距负载不同距离处测量时发生变化。

这种变化还取决于所使用的基底和射频迹线的尺寸。

因此，迹线也成为 RF 原理图中的设计元素。

传输线是通过定义的路径传输电磁能量的媒介。

同轴电缆，波导以及 RF 引脚和天线之间的 RF 走线都是传输线。

大多数射频迹线是诸如微带线和共面波导之类的传输线。

传输的关键特性是它的特征阻抗（Z0），它是通过无损传输线传播的波的电压和电流的振幅比。

对于频率为2.45 GHz 的应用，例如BLE，50Ω特性阻抗广泛用于射频迹线。

传输线路的等效模型即使 Z0 是一个实数，它也不是 RF 走线的电阻。

理想的传输由于其特性阻抗不消耗能量或具有任何损耗。

传输线的等效模型如上图所示。

它是表示传输线分布式串联电感与分布式并联电容之比的属性。

其中 L 和 C 分别是沿传输线任意长度的分布电感和分布电容。

特性阻抗（Z0）取决于 PCB 材料，基底厚度，迹线宽度，迹线厚度以及 RF 迹线和接地填充物之间的间隙。

这些参数在传统的布局和设计中经常被忽略，但它们在射频设计中扮演着重要的角色。

阻抗测量设置的表示上图描述了测量 RF 电路阻抗的典型测量设置。

射频走线上给定点的阻抗与走线的特征阻抗，与负载的距离和负载阻抗有关;计算方式如下面的等式：其中 Z 是在距离负载的距离为 l 处测得的阻抗，ZL是在负载（l = 0）处测得的阻抗，Z0是传输线的特性阻抗，β是相位常数。

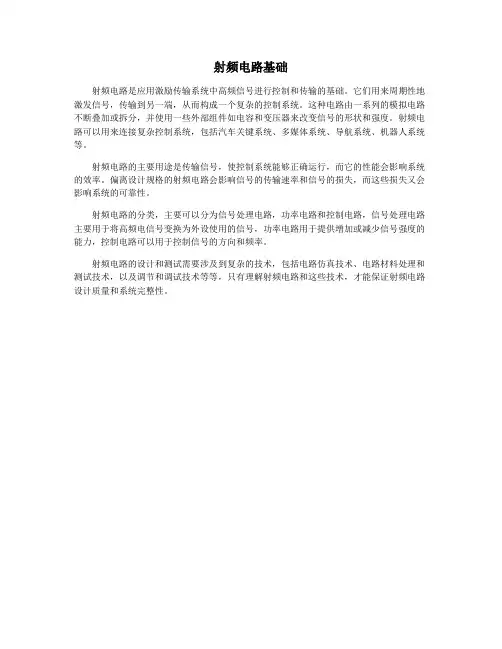

射频电路基础
射频电路是应用激励传输系统中高频信号进行控制和传输的基础。

它们用来周期性地激发信号，传输到另一端，从而构成一个复杂的控制系统。

这种电路由一系列的模拟电路不断叠加或拆分，并使用一些外部组件如电容和变压器来改变信号的形状和强度。

射频电路可以用来连接复杂控制系统，包括汽车关键系统、多媒体系统、导航系统、机器人系统等。

射频电路的主要用途是传输信号，使控制系统能够正确运行，而它的性能会影响系统的效率。

偏离设计规格的射频电路会影响信号的传输速率和信号的损失，而这些损失又会影响系统的可靠性。

射频电路的分类，主要可以分为信号处理电路，功率电路和控制电路，信号处理电路主要用于将高频电信号变换为外设使用的信号，功率电路用于提供增加或减少信号强度的能力，控制电路可以用于控制信号的方向和频率。

射频电路的设计和测试需要涉及到复杂的技术，包括电路仿真技术、电路材料处理和测试技术，以及调节和调试技术等等，只有理解射频电路和这些技术，才能保证射频电路设计质量和系统完整性。

射频基础知识知识讲解第⼀部分射频基础知识⽬录第⼀章与移动通信相关的射频知识简介 (1)1.1 何谓射频 (1)1.1.1长线和分布参数的概念 (1)1.1.2射频传输线终端短路 (3)1.1.3射频传输线终端开路 (4)1.1.4射频传输线终端完全匹配 (4)1.1.5射频传输线终端不完全匹配 (5)1.1.6电压驻波分布 (5)1.1.7射频各种馈线 (6)1.1.8从低频的集中参数的谐振回路向射频圆柱形谐振腔过渡 (9) 1.2 ⽆线电频段和波段命名 (9)1.3 移动通信系统使⽤频段 (9)1.4 第⼀代移动通信系统及其主要特点 (12)1.5 第⼆代移动通信系统及其主要特点 (12)1.6 第三代移动通信系统及其主要特点 (12)1.7 何谓“双⼯”⽅式？何谓“多址”⽅式 (12)1.8 发信功率及其单位换算 (13)1.9 接收机的热噪声功率电平 (13)1.10 接收机底噪及接收灵敏度 (13)1.11 电场强度、电压及功率电平的换算 (14)1.12 G⽹的全速率和半速率信道 (14)1.13 G⽹设计中选⽤哪个信道的发射功率作为参考功率 (15) 1.14 G⽹的传输时延，时间提前量和最⼤⼩区半径的限制 (15) 1.15 GPRS的基本概念 (15)1.16 EDGE的基本概念 (16)第⼆章天线 (16)2.1天线概述 (16)2.1.1天线 (16)2.1.2天线的起源和发展 (17)2.1.3天线在移动通信中的应⽤ (17)2.1.4⽆线电波 (17)2.1.5 ⽆线电波的频率与波长 (17)2.1.6偶极⼦ (18)2.1.7频率范围 (19)2.1.8天线如何控制⽆线辐射能量⾛向 (19)2.2天线的基本特性 (21)2.2.1增益 (21)2.2.2波瓣宽度 (22)2.2.3下倾⾓ (23)2.2.4前后⽐ (24)2.2.5阻抗 (24)2.2.6回波损耗 (25)2.2.7隔离度 (27)2.2.8极化 (29)2.2.9交调 (31)2.2.10天线参数在⽆线组⽹中的作⽤ (31)2.2.11通信⽅程式 (32)2.3．⽹络优化中天线 (33)2.3.1⽹络优化中天线的作⽤ (33)2.3.2天线分集技术 (34)2.3.3遥控电调电下倾天线 (1)第三章电波传播 (3)3.1 陆地移动通信中⽆线电波传播的主要特点 (3)3.2 快衰落遵循什么分布规律，基本特征和克服⽅法 (4)3.3 慢衰落遵循什么分布规律，基本特征及对⼯程设计参数的影响 (4) 3.4 什么是⾃由空间的传播模式 (5)3.5 2G系统的宏⼩区传播模式 (5)3.6 3G系统的宏⼩区传播模式 (6)3.7 微⼩区传播模式 (6)3.8 室内传播模式 (9)3.9 接收灵敏度、最低功率电平和⽆线覆盖区位置百分⽐的关系 (10) 3.10 全链路平衡和最⼤允许路径损耗 (11)第四章电磁⼲扰 (12)4.1 电磁兼容（EMC）与电磁⼲扰（EMI） (12)4.2 同频⼲扰和同频⼲扰保护⽐ (13)4.3 邻道⼲扰和邻道选择性 (14)4.4 发信机的（三阶）互调⼲扰辐射 (15)4.5 收信机的互调⼲扰响应 (15)4.6 收信机的杂散响应和强⼲扰阻塞 (15)4.7 dBc与dBm (16)4.8 宽带噪声电平及归⼀化噪声功率电平 (16)4.9 关于噪声增量和系统容量 (17)4.10 直放站对基站的噪声增量 (17)4.11 IS-95 CDMA 对 GSM 基站的⼲扰 (19)4.12 G⽹与PHS⽹的相互⼲扰 (20)4.13 3G系统电磁⼲扰 (22)4.14 PHS系统与3G系统之间的互⼲扰 (24)4.15 GSM系统与3G系统之间的互⼲扰 (25)第五章室内覆盖交流问题应答 (12)5．1、⽬前GSM室内覆盖⽆线直放站作信源站点数量达60%，WCDMA的建设中，此类站点太多将导致⽹络上⾏噪声被直放站抬⾼，请问怎么考虑？5.2、⾼层窗边的室内覆盖信号场强难以做到主导，⽽室内窗边将是数据业务需求的⾼发区域，室内窗边的⾼速速率如何保证？5.3、有⼚家建议室内覆盖不⽤⼲放，全⽤⽆源覆盖分布，我们如何考虑？5.4、室内覆盖中，HSDPA引⼊后，有何新要求？5.5、系统引⼊多载频对室内覆盖的影响？5.6、上、下⾏噪声受限如何考虑？5.7、室内覆盖时延分集增益。

射频基本知识及参数1.信号、载频与信道1)信号(signal)•也就是信息，如声、光、电、图象等，移动通信中主要是电信号•按频率可分基带信号和频带信号•移动通信中主要分模拟信号和数字信号常见的模拟系统——TACS›E-TACS、AMPS数字系统——GSM、、DCS›CDMA2)载频/载波(carrier)由于基带信号频率低，不能进行远距离传输，所以需要将其调制到高频信号上，形成高频调制波，这种高频信号即载频(或载波)；3)信道(channel)①在模拟系统中，载频与信道是相同的，一个载频即一个信道；②而数字系统中，载频与信道不同，GSM的一个载频有8个信道，而IS-95系统的CDMA的一个载频有64个信道。

2.电磁波的分类3.射频参数介绍3. 1.dBm、dBw、dBv/dB、dBc>dBi、dBd以上前的单位表示绝对值，后面的为相对值1)dBm是相对于ImW基准的绝对电平dBm=101g(Pmw∕lmW)OdBm——ImW2)dBw是相对于IW基准的绝对电平dBw=101g(Pw∕lW)OdBw——IW3)dBv是相对于IV基准的绝对电平dBv=201g(Pv∕lV)OdBv——IV4)dB是表示两个绝对值之间的差值IOdBm-5dBm=5dB5)dBc是特指某个绝对值与载频(Carrier)之间的差值6)dBi用于天线增益，表示某种天线相对点源天线的增益7)dBd也是用于天线增益，表示某种天线相对偶极振子天线的增益3.2.工作频带BW及带内波动(ripple)1)通常对于设备来说，工作频带一般是指-3dB带宽(BW∙3dB),如下图，即比最大增益小3dB的两点之间的频率宽度，也常见BW-6odB等；而对于器件，可能会是BWidB;2)带内波动是指规定频带内最大增益与最小增益之间的差值3.3.IdB压缩点(Ri)IdB压缩点是指增益下降IdB时，设备的输出功率，表示设备的线性范3.4.噪声系数（Nf）噪声系数是指噪声的恶化程度，定义为输出信噪比与输入信噪比的差值，可以以以下方法计算：Nt-Pno-Pni-GPno输出噪声电平Pni输入噪声电平G设备增益3.5.阻抗匹配、回波损耗（returnloss）和驻波比（VSWR）D信号通过介质传输时有三种状态：①无反射状态一一称为行波，完全匹配②全反射状态一一称为驻波，完全不匹配③行驻波状态一一不完全匹配2）通常的信号传输都是行驻波状态，具有以下参数：①反射系数P=反射波Vr/入射波Vi②驻波比VSWR=（1+P）/（I-P）③回波损耗returnloss=201gP3.6.三阶互调（ImPC）和三阶截获点（Ip3）多个载波进入设备后，由于放大器的非线性，将产生互调干扰，一般我们用两载波状况进行分析：假定两载波的频率为fl和f2,Ai为互调产物总和（工程上一般取所有互调产物的最强点），Ai=∑mfl+nf2（式中m、n为正数），则互调产物定义为ImPC=Ai-AfI （或Af2,取较小者）；在各类互调中三阶互调对系统的影响最大，其次是五阶互调，三阶互调图示如下：从图中可以看出，两个载波会产生两个三阶互调产物，而且这四个频率是等距的；而三阶截获点Ip3是用于表示设备的线性能力，三阶截获点越大，设备的线性范围越大；根据上图，三阶截获点的计算公式为：Ip3=Po+∣Impc ∣∕23.7.隔离度(isolation)隔离度是指设备的信号泄漏到其它不希望到达的端口的信号强度与原信号强度的差值；隔离度不好，将对设备或系统产生恶劣影响，如对于空间直放站，收发天线隔离度不够，直放站会产生自激；对于多频室内分布系统(尤其是有CDMA 与GSM 合路的)，系统隔离度不够，会影响网络质量，更严重的会阻塞基站，无法通话。

模拟电路射频电路模拟电路射频电路是一种广泛应用于通讯、无线电、雷达等领域的电路，其在传输和接收无线信号方面具有重要的作用。

本文将从射频电路的基本原理、常见的设计方法以及相关应用等方面展开论述。

一、射频电路的基本原理射频电路主要涉及到高频信号的传输和处理，因此对于电路的稳定性和无失真性有更高的要求。

在射频电路中，常用的基本元器件包括射频放大器、射频混频器和射频滤波器等。

射频放大器是射频电路中常见的关键元件，其作用是放大输入信号的幅度，以增强信号的传输能力。

射频放大器通常采用分级放大的方式，通过级联多个放大器单元来实现较高增益和低失真的特性。

射频混频器是另一个重要的射频电路元件，其主要用于将高频信号与本振信号进行混频运算，产生中频信号。

射频混频器的设计需要考虑到混频损耗和抑制杂散信号等问题，以提高混频效果和信号质量。

此外，射频滤波器也是射频电路中常用的元件之一，它用于滤除不需要的频率成分，使得输出信号更加干净和稳定。

射频滤波器的设计需要考虑到通频带、阻频带以及衰减等参数，以满足不同的应用需求。

二、射频电路的设计方法在进行射频电路的设计时，需要考虑到电路的稳定性、带宽、增益、杂散抑制等多个方面的参数。

以下是一些常用的射频电路设计方法：1.传输线理论：传输线理论是射频电路设计的重要基础，可以用于分析和计算射频电路的电磁特性。

通过适当选择传输线的参数，可以实现电路的匹配和优化。

2.阻抗匹配：阻抗匹配是射频电路设计中的重要环节，其目的是使信号源、负载和传输线的阻抗相互匹配，以避免信号的反射和损耗，并提高信号传输的效率。

3.射频放大器设计：射频放大器的设计需要考虑到增益、稳定性和线性度等因素。

常见的射频放大器包括共射放大器、共基放大器和共集放大器等，选择合适的放大器类型和工作点可以实现较好的放大效果。

4.杂散抑制：射频电路中杂散信号的产生会影响到信号的传输和接收质量，因此需要采取相应的抑制措施。

常见的杂散抑制方法包括频率混频抑制、功放瞬态抑制和滤波器设计等。

射频电路的重要知识点射频电路是电子学中的一个重要分支，主要研究高频信号的传输、放大、调制和解调等技术。

射频电路广泛应用于通信领域，包括无线电、卫星通信、雷达系统等。

在本文中，我们将介绍射频电路的一些重要知识点，帮助读者对射频电路有更深入的了解。

1.射频电路的基本概念–射频（Radio Frequency）是指频率范围在3kHz到300GHz之间的电磁波信号。

–射频电路是指处理射频信号的电路，包括信号的放大、滤波、调制和解调等功能。

2.射频电路的特点–射频信号具有高频率和高频率变化速度的特点，因此对电路的稳定性要求较高。

–射频电路的元器件和设计需考虑高频信号的传输特性，如电缆、电感、电容等。

–射频电路的传输和放大会引入噪声，需要采取相应的噪声抑制和增益控制措施。

3.射频电路的基本元器件–高频电阻：用于限制电流流过的路径，常用材料有炭化钨和碳膜电阻。

–电感器：用于储存和释放电能的元件，常用材料有铁氧体和氧化铁等。

–电容器：用于储存和释放电能的元件，常用材料有陶瓷和铝电解电容等。

4.射频电路的滤波器–射频滤波器用于选择特定频率范围内的信号，并削弱或抑制其他频率的信号。

–常见的射频滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

5.射频电路的放大器–射频放大器用于放大射频信号的幅度，以保证信号的传输质量和稳定性。

–常见的射频放大器包括共射放大器、共基放大器和共集放大器等。

6.射频电路的调制和解调–调制是将基带信号转换为射频信号的过程，常见的调制方式有幅度调制、频率调制和相位调制等。

–解调是将射频信号转换为基带信号的过程，常见的解调器有包络检波器、鉴频器和相干解调器等。

7.射频电路的射频封装技术–射频封装技术是射频电路研究中的一个重要环节，用于保护电路元件和提高电路的性能。

–常见的射频封装技术包括微带线封装、贴片封装和球栅阵列封装等。

总结：射频电路作为通信领域的重要组成部分，其理论和应用领域十分广泛。

射频电路需要什么知识点在设计和理解射频（Radio Frequency，RF）电路时，需要掌握一系列的知识点。

本文将从基础知识到高级概念逐步介绍射频电路设计所需的知识点。

1.电路基础知识首先，要理解射频电路，需要掌握电路基础知识。

这包括电压、电流、电阻、电感和电容等基本概念。

了解欧姆定律、基本电路分析方法和电路元件的特性对射频电路的设计至关重要。

2.信号与频谱分析了解信号与频谱分析是射频电路设计的关键。

射频信号是高频信号，需要掌握频谱分析的基本原理和方法。

掌握傅里叶变换和频谱分析工具的使用能够帮助我们理解和分析射频信号的特性。

3.射频器件特性了解常用的射频器件特性对射频电路设计非常重要。

例如，掌握二极管和晶体管的特性，了解它们的非线性特性、频率响应和功率特性等。

4.射频放大器设计射频放大器是射频电路中的核心组件之一。

掌握射频放大器的设计原理、放大器级数和匹配网络设计的基本方法。

5.射频滤波器设计射频滤波器用于剔除不需要的频率分量，保留感兴趣的射频信号。

了解射频滤波器的基本原理、滤波器类型和设计方法对射频电路的性能至关重要。

6.射频混频器设计射频混频器用于将一个射频信号与一个局部振荡信号相互作用，产生新的频率组合。

了解射频混频器的工作原理、类型和设计方法是进行频率转换和调制的关键。

7.射频天线设计射频天线用于发送和接收无线电信号。

了解射频天线的基本原理、天线参数和天线设计方法对射频通信系统的性能至关重要。

8.射频布线与阻抗匹配在射频电路设计中，良好的布线和阻抗匹配能够减少信号损耗和反射。

掌握射频布线技巧和阻抗匹配方法对射频电路的性能具有重要影响。

9.射频电路仿真与优化现代工具如电磁场仿真、电路仿真和优化软件等可以帮助设计师验证和优化射频电路设计。

了解射频电路仿真和优化方法可以提高设计效率和性能。

总结起来，射频电路设计需要掌握电路基础知识、信号与频谱分析、射频器件特性、射频放大器设计、射频滤波器设计、射频混频器设计、射频天线设计、射频布线与阻抗匹配以及射频电路仿真与优化等知识点。

模拟电子技术基础知识射频电路设计与优化射频（Radio Frequency，简称RF）电路设计是在模拟电子技术中具有重要地位和应用前景的领域。

正确、高效地进行射频电路设计与优化能够提高射频系统的性能，实现更好的信号传输和接收效果。

本文将介绍射频电路设计与优化的基础知识，并探讨相关的设计方法和技巧。

1. 射频电路设计基础知识1.1 无线通信系统简介：随着无线通信技术的迅猛发展，人们对无线通信系统的需求也逐渐增加。

无线通信系统主要包括发送端和接收端两个部分，其中射频电路是发送端和接收端之间的关键连接。

射频电路的设计与优化直接关系到整个无线通信系统的性能和稳定性。

1.2 射频电路的特点：射频电路的工作频率范围通常在几十千赫兹到几百兆赫兹之间，其特点主要包括高频、宽带、低噪声和高增益等。

因此，在设计射频电路时需要考虑电磁干扰、串扰以及信号的衰减等问题。

2. 射频电路设计方法2.1 电路规划和布局设计：在进行射频电路设计之前，需要进行电路规划和布局设计。

首先，需要根据系统要求确定电路的拓扑结构、工作频率和带宽。

然后，合理布局电路的各个元器件，避免电路中的零部件相互干扰。

2.2 射频电路元器件的选择：在射频电路设计中，选择合适的元器件是至关重要的。

常用的射频电路元器件包括功率放大器、低噪声放大器、混频器和滤波器等。

选用合适的元器件能够提高电路的性能和稳定性。

2.3 射频电路仿真和优化：在射频电路设计过程中，仿真和优化是必不可少的步骤。

利用专业的软件工具进行电路仿真，可以通过参数调整和优化，得到更好的电路性能。

常用的仿真软件有ADS、CST等。

3. 射频电路设计的常见问题和解决方法3.1 电磁干扰与排布问题：射频电路中常常存在电磁干扰和排布问题，这些问题直接影响着电路的性能和稳定性。

为解决这些问题，可以采取合理的电路布局、增加地线等措施，降低电路中的干扰。

3.2 信号衰减与放大问题：射频电路中，信号衰减和放大是常见的问题。

射频电路设计知识点总结嘿呀！今天咱们来好好唠唠射频电路设计的那些知识点！首先呢，咱们得明白啥是射频电路呀？哎呀呀，简单说就是能处理高频信号的电路啦！这在通信、雷达等领域那可是相当重要呢！1. 射频元件的特性哇！这可是基础中的基础呀！像电阻、电容、电感这些常见元件，在射频领域可就有大不同啦！电阻在高频下会有寄生电感和电容的影响，电容的寄生电感也不能忽视呀！电感的自谐振频率更是关键呢！这要是搞不清楚，设计出来的电路可就容易出问题啦！2. 传输线理论哎呀呀！这可是射频电路的核心理论之一呢！微带线、同轴线、波导，它们的特性和应用都得好好掌握！比如说，微带线的特性阻抗怎么计算？同轴线的损耗咋考虑？这些都要心里有数呀！3. 匹配网络嘿！这可是保证信号传输效率的关键哟！什么是阻抗匹配？为啥要匹配？怎么进行匹配？这里头的学问可不少呢！通过电感电容的组合，或者用变压器，都能实现匹配，但是得选对方法呀！4. 滤波器设计哇塞！滤波器在射频电路里太重要啦！低通、高通、带通、带阻，各种类型的滤波器都有各自的特点和设计方法。

比如说，用集总元件还是分布元件来设计？这得根据频率和性能要求来决定呢！5. 放大器设计哎呀呀！放大器可是增强信号的利器呀！小信号放大器和大信号放大器的设计方法可不一样哟！稳定性、增益、噪声系数，这些指标都得兼顾好呀！6. 混频器嘿！混频器能实现频率变换，这在通信系统里可少不了呢！怎么保证混频器的性能？寄生参数的影响咋处理？这些都得认真研究呀！7. 射频电路的仿真哇！现在有好多仿真软件可以用呢，ADS、HFSS 等等。

通过仿真，可以提前预测电路的性能，少走好多弯路呀！总之呢，射频电路设计可不是一件简单的事儿呀！需要掌握好多知识和技能，不断地学习和实践才行呢！哎呀呀，希望这次的总结能对大家有所帮助呀！。
