模拟电路（基本概念和知识总揽）1、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
2、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）3、基尔霍夫定理的内容是什么？基尔霍夫定律包括电流定律和电压定律。
电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流代数和恒等于零。
电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
4、描述反馈电路的概念，列举他们的应用？反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压（流）负反馈的特点：电路的输出电压（流）趋向于维持恒定。
5、有源滤波器和无源滤波器的区别？无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
6、基本放大电路的种类及优缺点，广泛采用差分结构的原因。
答：基本放大电路按其接法的不同可以分为共发射极放大电路、共基极放大电路和共集电极放大电路，简称共基、共射、共集放大电路。
共射放大电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻较大，频带较窄。
常做为低频电压放大电路的单元电路。
共基放大电路只能放大电压不能放大电流，输入电阻小，电压放大倍数和输出电阻与共射放大电路相当，频率特性是三种接法中最好的电路。

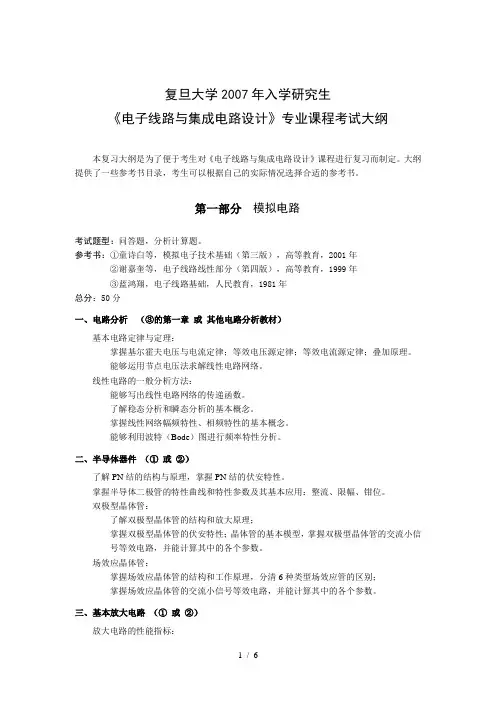

复旦大学2007年入学研究生《电子线路与集成电路设计》专业课程考试大纲本复习大纲是为了便于考生对《电子线路与集成电路设计》课程进行复习而制定。
大纲提供了一些参考书目录，考生可以根据自己的实际情况选择合适的参考书。
第一部分模拟电路考试题型：问答题，分析计算题。
参考书：①童诗白等，模拟电子技术基础（第三版），高等教育，2001年②谢嘉奎等，电子线路线性部分（第四版），高等教育，1999年③蓝鸿翔，电子线路基础，人民教育，1981年总分：50分一、电路分析（③的第一章或其他电路分析教材）基本电路定律与定理：掌握基尔霍夫电压与电流定律；等效电压源定律；等效电流源定律；叠加原理。
能够运用节点电压法求解线性电路网络。
线性电路的一般分析方法：能够写出线性电路网络的传递函数。
了解稳态分析和瞬态分析的基本概念。
掌握线性网络幅频特性、相频特性的基本概念。
能够利用波特（Bode）图进行频率特性分析。
二、半导体器件（①或②）了解PN结的结构与原理，掌握PN结的伏安特性。
掌握半导体二极管的特性曲线和特性参数及其基本应用：整流、限幅、钳位。
双极型晶体管：了解双极型晶体管的结构和放大原理；掌握双极型晶体管的伏安特性；晶体管的基本模型，掌握双极型晶体管的交流小信号等效电路，并能计算其中的各个参数。
场效应晶体管：掌握场效应晶体管的结构和工作原理，分清6种类型场效应管的区别；掌握场效应晶体管的交流小信号等效电路，并能计算其中的各个参数。
三、基本放大电路（①或②）放大电路的性能指标：增益（放大倍数）、输入阻抗、输出阻抗，掌握它们的概念与计算方法。
晶体管共射放大电路：分清直流通路与交流通路；用近似估算法确定放大电路的直流工作点；用小信号等效电路方法估算放大电路的性能指标：增益、输入阻抗、输出阻抗；用图解法确定输出动态X围以及输出波形失真情况。
晶体管共基和共集放大电路：了解上述两种电路的工作原理和电路特点；能够简单估算上述两种放大电路的性能指标：增益、输入阻抗、输出阻抗；熟悉三种接法的放大电路性能指标的异同，能够在不同场合正确选择合适的电路；了解三种接法的放大电路在频率特性方面的异同。

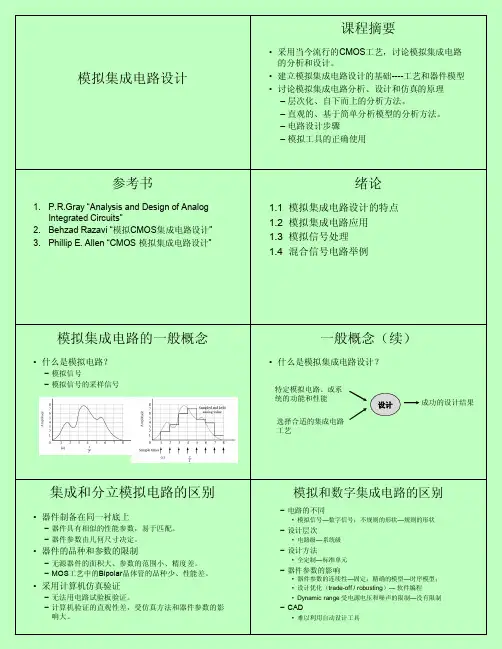

模拟电路知识点总结资料一、基本概念1. 电路：由电阻、电容、电感等基本元件组成的系统。
根据信号类型，电路可分为模拟电路和数字电路。
2. 模拟电路：能够处理连续变化的信号的电路。
模拟电路中的信号是连续的模拟波形，可以以任意时间间隔改变其数值。
3. 数字电路：只能处理离散的信号的电路。
数字电路中的信号是由0和1组成的脉冲波形，只在规定的时间点改变其数值。
二、基本元件1. 电阻：用于限制电流的流动，常用于控制信号的幅度和输出阻抗。
2. 电容：用于存储电荷，通常用于滤波、隔直、积分等功能。
3. 电感：用于存储磁能，通常用于滤波、隔交、微分等功能。
4. 二极管：用于实现电流的单向导通，可以作为整流器、开关等。
5. 晶体管：用于放大和控制电流，可以作为放大器、开关等。
三、基本电路1. 放大器：用于放大输入信号的幅度，常见的有运放放大器、晶体管放大器等。
2. 滤波器：用于滤除不需要的频率成分，常见的有低通滤波器、高通滤波器、带通滤波器等。
3. 比较器：用于比较两个信号的大小，常见的有比较器、振荡器等。
四、基本分析方法1. 直流分析：分析电路在稳态直流条件下的性能，通常用节点法、网孔法等进行分析。
2. 交流分析：分析电路在交流条件下的性能，通常用复数分析、频域分析等进行分析。
3. 时域分析：分析电路在时间域内的性能，通常用微分方程、积分方程等进行分析。
4. 非线性分析：分析电路中的非线性元件对性能的影响，通常需要用仿真软件进行分析。
五、常用工具和软件1. 万用表：用于测量电路中的电压、电流、电阻等参数。
2. 示波器：用于观测电路中的信号波形，可以分析信号的频率、幅度、相位等。
3. 信号发生器：用于产生各种形式的信号，可以用于测试电路的响应特性。
4. 仿真软件：如Multisim、Protues等，用于构建电路模型，进行电路仿真分析。
六、常见电路应用1. 放大器：用于音频放大、射频放大等。
2. 滤波器：用于音频滤波、射频滤波等。

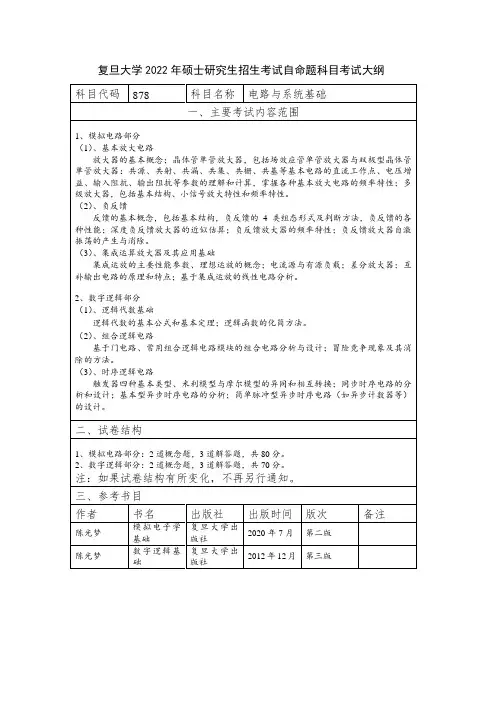

复旦大学2022年硕士研究生招生考试自命题科目考试大纲科目代码878 科目名称电路与系统基础一、主要考试内容范围1、模拟电路部分（1）、基本放大电路放大器的基本概念；晶体管单管放大器，包括场效应管单管放大器与双极型晶体管单管放大器：共源、共射、共漏、共集、共栅、共基等基本电路的直流工作点、电压增益、输入阻抗、输出阻抗等参数的理解和计算，掌握各种基本放大电路的频率特性；多级放大器，包括基本结构、小信号放大特性和频率特性。
（2）、负反馈反馈的基本概念，包括基本结构，负反馈的4类组态形式及判断方法，负反馈的各种性能；深度负反馈放大器的近似估算；负反馈放大器的频率特性；负反馈放大器自激振荡的产生与消除。
（3）、集成运算放大器及其应用基础集成运放的主要性能参数、理想运放的概念；电流源与有源负载；差分放大器；互补输出电路的原理和特点；基于集成运放的线性电路分析。
2、数字逻辑部分（1）、逻辑代数基础逻辑代数的基本公式和基本定理；逻辑函数的化简方法。
（2）、组合逻辑电路基于门电路、常用组合逻辑电路模块的组合电路分析与设计；冒险竞争现象及其消除的方法。
（3）、时序逻辑电路触发器四种基本类型、米利模型与摩尔模型的异同和相互转换；同步时序电路的分析和设计；基本型异步时序电路的分析；简单脉冲型异步时序电路（如异步计数器等）的设计。
二、试卷结构1、模拟电路部分：2道概念题，3道解答题，共80分。
2、数字逻辑部分：2道概念题，3道解答题，共70分。
注：如果试卷结构有所变化，不再另行通知。
三、参考书目作者书名出版社出版时间版次备注陈光梦模拟电子学基础复旦大学出版社2020年7月第二版陈光梦数字逻辑基础复旦大学出版社2012年12月第三版。
模拟电路基础知识点一、知识概述《模拟电路基础知识点》①基本定义：模拟电路啊，简单说就是处理模拟信号的电路。
模拟信号呢，就像咱们生活中那些连续变化的量，像是温度啊、声音啊，它们不是一跳一跳、离散的，而是平滑变化的。
②重要程度：在电子学科里，模拟电路可是基础中的基础。
几乎所有的电子产品，像收音机、电视机、手机等里面都有模拟电路的影子。
要是不懂模拟电路，后面那些复杂的电子线路可就别想弄明白了。
③前置知识：需要先掌握一点基本的电学知识，像电压、电流、电阻这些概念。
知道欧姆定律那是更好了。
就好比盖楼得先打好地基，掌握这些前置知识，才能更好地理解模拟电路的各种神奇之处。
④应用价值：模拟电路在现实生活中的应用超级多。
比如音频放大器，能把手机或者电脑里那小小的音量信号放大，这样我们就能听到响亮的声音。
再比如传感器电路，把环境里像温度、光线这些模拟量变成电信号再进行处理。
二、知识体系①知识图谱：模拟电路是电子学这个大树干里很粗壮的一根树枝。
它和数字电路等其他知识一起构成了整个电子技术的框架。
②关联知识：和电路分析基础关系很近，像是电路的基本定律啊，在模拟电路分析中经常用到。
和半导体物理也有联系，毕竟很多模拟电路元件都是半导体材料做的。
③重难点分析：掌握难度有点大。
其中的关键点在于理解各种元件的特性，像晶体管的放大作用。
我刚开始学的时候就很头疼这些元件的特性，感觉就像要记住一堆脾气古怪的人的喜好一样。
④考点分析：在电子相关的考试里很重要。
考查方式可多了，有时候让你分析一个简单模拟电路的电压放大倍数，有时候让你设计一个小的模拟电路满足给定的条件。
就像一场考验你对模拟电路掌控能力的考验。
三、详细讲解（这是理论概念类）①概念辨析：模拟电路核心概念就是处理模拟信号的电路。
模拟信号是连续变化的，和数字信号不同。
打个比方，数字信号是一个一个台阶，模拟信号是平滑的坡道。
②特征分析：主要特点就是能处理连续变化的信号，而且电路里的电压、电流等也都是连续变化的。
