电阻焊原理和焊接工艺完整版

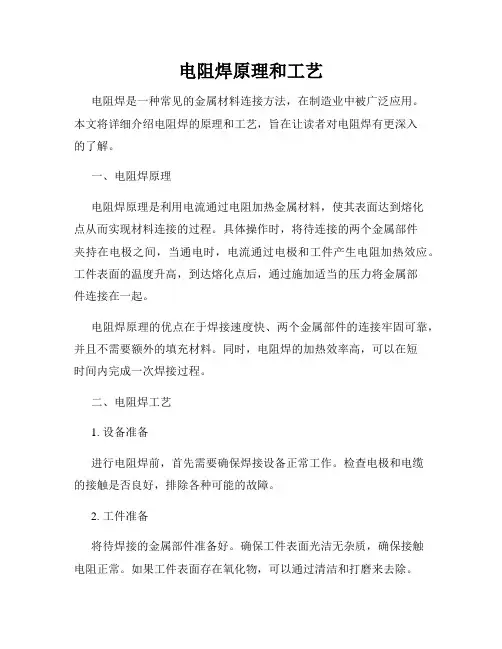

电阻焊原理和工艺电阻焊是一种常见的金属材料连接方法，在制造业中被广泛应用。

本文将详细介绍电阻焊的原理和工艺，旨在让读者对电阻焊有更深入的了解。

一、电阻焊原理电阻焊原理是利用电流通过电阻加热金属材料，使其表面达到熔化点从而实现材料连接的过程。

具体操作时，将待连接的两个金属部件夹持在电极之间，当通电时，电流通过电极和工件产生电阻加热效应。

工件表面的温度升高，到达熔化点后，通过施加适当的压力将金属部件连接在一起。

电阻焊原理的优点在于焊接速度快、两个金属部件的连接牢固可靠，并且不需要额外的填充材料。

同时，电阻焊的加热效率高，可以在短时间内完成一次焊接过程。

二、电阻焊工艺1. 设备准备进行电阻焊前，首先需要确保焊接设备正常工作。

检查电极和电缆的接触是否良好，排除各种可能的故障。

2. 工件准备将待焊接的金属部件准备好。

确保工件表面光洁无杂质，确保接触电阻正常。

如果工件表面存在氧化物，可以通过清洁和打磨来去除。

3. 焊接参数设置根据具体的焊接材料和工件的要求，设置合适的焊接参数。

这包括电流大小、焊接时间和压力等参数。

正确设置参数可以保证焊接质量的稳定和可靠性。

4. 焊接操作将待焊接的金属部件夹持在电极之间，保持适当的压力。

在确保焊接区域接触电阻正常的情况下，通电进行焊接。

焊接时间一般很短，通常在毫秒级别。

焊接完成后，停止通电，等待焊接区域冷却。

5. 检查和质量控制焊接完成后，对焊接区域进行检查。

检查焊接部位是否均匀，是否达到连接的要求。

同时，还可以进行拉伸等质量检测，确保焊接质量的可靠性和稳定性。

电阻焊工艺的优点在于焊接速度快、连接牢固可靠，并且适用于不同类型的金属材料。

但是也需要注意，电阻焊操作过程中存在一定的安全风险，需要操作人员具备相应的操作技能和安全意识。

总结：电阻焊作为一种常用的焊接方法，具有快速、可靠的特点，被广泛应用于制造业中。

通过电阻效应加热金属材料，实现金属部件的连接。

但在实际操作中需要注意安全性，并遵循合适的工艺步骤。

电阻焊原理和焊接工艺完整版电阻焊是指利用电流通过两个接触电极，通过电流在焊接接头上产生的热量，将两个焊接材料加热至熔化状态，然后冷却固化，实现连接的一种焊接方法。

电阻焊可以分为电阻点焊、电阻缝焊和电阻插焊等。

电阻焊的原理是利用焊接接点的电阻加热而焊接材料加热到熔化温度。

焊接接头形成一个电阻，通过焊机施加的电流通过接头，形成焊接接点的电阻加热。

当焊接接头内部电流通过产生的热量超过材料的熔点时，焊接材料开始熔化。

然后通过施加的压力使熔化的焊接材料接触，形成一体化连接。

焊接完成后，断开电流，焊接接头冷却固化，形成强固的连接。

电阻焊的焊接工艺可以从焊材选择、接触电阻、焊接时间、施加压力等多个方面进行控制。

首先，选择合适的焊材能够确保焊接接头的质量。

焊接材料应具备良好的导电性和可焊性。

其次，接触电阻是决定焊接热量的重要因素之一、焊接电极与工件的接触电阻越小，焊接热量就越大。

因此，要采取措施确保接触电阻的稳定和减小接触电阻。

然后，焊接时间是控制焊接热量的另一重要参数。

焊接时间应根据焊接材料的熔点来确定。

焊接时间过短会导致焊接不充分，焊接强度不够；焊接时间过长则容易热损伤焊接接头。

最后，施加的压力也是控制焊接质量的关键。

合适的压力能够保证熔化的焊接材料进一步接触，使焊接接头的凝固过程更加完善。

针对不同焊接材料及材料厚度，电阻焊还可以采用不同的焊接工艺。

例如，电阻点焊广泛应用于金属板材的连接，可以快速、高效地实现金属板材的焊接。

电阻点焊的工艺流程一般包括调整焊机参数、清洁焊接接头、固定焊接接头、施加电流和压力、焊接完成后的冷却和检测等步骤。

电阻点焊的优点是焊接速度快、接头强度高。

此外，电阻焊还有电阻缝焊和电阻插焊等。

总之，电阻焊是利用通过焊接接头的电流加热焊接材料，实现焊接的一种方法。

通过控制焊接材料的选择、接触电阻、焊接时间和施加压力等参数，可以实现高质量的焊接连接。

电阻焊涉及到的焊接工艺可以根据具体的焊接需求进行选择和设计。

电阻焊原理和焊接工艺电阻焊是一种常见的金属连接技术，它通过电阻加热金属部件，使其达到熔化温度并通过力使其连接在一起。

电阻焊可以分为两种类型：电阻点焊和电阻缝焊。

电阻点焊是一种将两个或多个金属部件连接在一起的焊接方法。

焊接过程中，需要将两个或多个金属部件放置在电极之间，并施加一定的持续压力。

然后通过电流通过电极，形成电路。

电流通过电阻热开始在接触表面产生热量，直到金属达到熔化温度并融合在一起。

随着材料冷却，金属部件会被牢固地连接在一起。

电阻点焊适用于连接薄板材料，如汽车制造业中的车身件。

电阻缝焊是一种焊接两个金属件的方法，这两个金属件通常是长条形的。

焊接过程中，金属件被放置在一对电极之间，并施加一定的持续压力。

随后通过电流通过电极，形成电路。

电流通过电阻加热产生热量，使接触表面达到熔化温度并融化在一起形成一条缝。

随着材料冷却，焊接部分被连接在一起。

电阻缝焊通常用于连接钢筋、管道和其他长条形金属件。

电阻焊有一些优点，例如焊接速度快，工艺简单，可以自动化，焊接质量稳定等。

然而，它也有一些局限性，例如焊接材料受限，只能焊接导电材料，金属件厚度限制较大，焊接位置受限等。

此外，焊接过程中可能产生一些污染物，如焊接烟和气体。

在进行电阻焊时，需要注意以下几点。

首先，应选择适当的电极形状和材料，以确保良好的接触，并且能够传递所需的电流。

其次，在进行焊接前应清洁金属表面，以确保良好的接触。

还应控制电极压力和焊接时间，以确保获得所需的焊接质量。

此外，还应注意焊接电流和持续时间，以避免过热金属件，并防止产生过多的烟。

最后，应根据具体要求对焊接接头进行检测和评估。

总而言之，电阻焊是一种常见的金属连接技术，它有着简单的原理和工艺。

它被广泛应用于许多领域，如汽车制造、家电制造和金属结构等。

随着技术的进步，电阻焊将继续发展，并为更多的应用领域提供高效和可靠的连接方法。

电阻焊的基本原理一、概述电阻焊是将被焊工件压紧于两电极之间，并通以电流，利用电流流经工件接触面及邻近区域产生的电阻热将其加热到熔化或塑性状态，使之形成金属结合的一种方法。

电阻焊方法主要有四种，即点焊、缝焊、凸焊、对焊，见图6—1。

图6—1 主要电阻焊方法点焊时，工件只在有限的接触面上。

即所谓“点”上被焊接起来，并形成扁球形的熔核。

点焊又可分为单点焊和多点焊。

多点焊时；使用两对以上的电极，在同一工序内形成多个熔核。

缝焊类似点焊。

缝焊时，工件在两个旋转的盘状电极(滚盘)间通过后，形成一条焊点前后搭接的连续焊缝。

凸焊是点焊的一种变型。

在一个工件上有预制的凸点，凸焊时，一次可在接头处形成一个或多个熔核。

对焊时，两工件端面相接触，经过电阻加热和加压后沿整个接触面被焊接起来。

电阻焊有下列优点：(1)熔核形成时，始终被塑性环包围，熔化金属与空气隔绝，冶金过程简单。

(2)加热时间短，热量集中，故热影响区小，变形与应力也小，通常在焊后不必安排校正和热处理工序。

(3)不需要焊丝、焊条等填充金属，以及氧、乙炔、氩等焊接材料，焊接成本低。

(4)操作简单，易于实现机械化和自动化，改善了劳动条件。

(5)生产率高，且无噪声及有害气体，在大批量生产中，可以和其他制造工序一起编到组装线上。

但闪光对焊因有火花喷溅，需要隔离。

电阻焊缺点：(1)目前还缺乏可靠的无损检测方法，焊接质量只能靠工艺试样和工件的破坏性试验来检查，以及靠各种监控技术来保证。

(2)点、缝焊的搭接接头不仅增加了构件的重量，且因在两板间熔核周围形成夹角，致使接头的抗拉强度和疲劳强度均较低。

(3)设备功率大，机械化、自动化程度较高，使设备成本较高、维修较困难，并且常用的大功率单相交流焊机不利于电网的正常运行。

随着航空航天、电子、汽车、家用电器等工业的发展，电阻焊越来受到社会的重视，同时，对电阻焊的质量也提出了更高的要求。

可喜的是，我国微电子技术的发展和大功率可控硅、整流器的开发，给电阻焊技术的提高提供了条件。

电阻焊的原理和方法电阻焊是一种常用的金属焊接方法，它利用电流通过金属工件产生的热量来实现焊接。

本文将介绍电阻焊的基本原理和方法。

一、电阻焊的原理电阻焊利用电流通过金属工件时产生的电阻热来实现金属焊接。

当电流通过金属工件时，由于金属的电阻率较大，电流通过时会产生热量。

这种热量可以使金属材料局部加热，达到焊接的目的。

二、电阻焊的方法1. 电阻焊的设备电阻焊通常使用电阻焊机进行焊接。

电阻焊机主要由电源、电极和控制系统组成。

电源提供所需的电流，电极接触金属工件并传递电流，控制系统用于调节电流和焊接时间。

2. 准备工作在进行电阻焊前，需要进行准备工作。

首先，将要焊接的金属工件清洁干净，以确保焊接的质量。

其次，根据所需的焊接参数设置电阻焊机，包括电流大小、焊接时间等。

3. 焊接过程焊接过程中，将电极放置在金属工件的接触面上，并施加一定的压力。

然后，通电使电流通过工件，产生热量。

热量使金属材料局部加热，达到焊接的温度。

当达到设定的焊接时间后，断开电流，让焊点冷却。

最后，移除电极，完成焊接。

4. 优点和应用电阻焊具有焊接速度快、焊接质量高、焊点牢固等优点。

它广泛应用于汽车制造、航空航天、电子设备等行业中的金属焊接。

三、注意事项1. 选择合适的电流和焊接时间，以确保焊接质量和安全性。

2. 确保金属工件表面清洁，以免影响焊接质量。

3. 在进行电阻焊时，应戴好防护设备，避免触电和烫伤等事故。

总结：电阻焊是一种常用的金属焊接方法，它利用电流通过金属工件产生的热量来实现焊接。

通过电阻焊的设备、准备工作和焊接过程的介绍，我们了解到了电阻焊的基本原理和方法。

电阻焊具有焊接速度快、焊接质量高的优点，并广泛应用于各个行业中的金属焊接。

在进行电阻焊时，需要注意合适的参数选择和安全防护，以确保焊接质量和人身安全。

通过学习和掌握电阻焊的原理和方法，我们可以更好地应用于实际生产中，提高焊接效率和质量。

电阻焊接技术电阻焊接技术是一种常用的金属连接方法，它通过电流通过电阻产生的热量来熔化和连接金属材料。

电阻焊接技术在工业生产中得到广泛应用，具有高效、可靠的特点。

一、电阻焊接的原理电阻焊接是利用电流通过电阻产生的热量来熔化金属材料，并通过压力将两个金属材料连接在一起。

具体步骤如下：1. 准备工作：选择合适的电阻焊接设备和电极，清洁要焊接的金属表面。

2. 定位：将要焊接的金属材料放置在电阻焊接设备的电极之间，确保金属材料之间的接触面积最大化。

3. 加热：通电后，电流通过金属材料产生的电阻会产生热量，使金属材料加热到熔点。

4. 压力施加：在金属材料加热到一定温度后，施加一定的压力，使金属材料接触更紧密，进一步加强焊接效果。

5. 冷却：待金属材料冷却后，焊接完成。

二、电阻焊接的优点1. 高效快捷：电阻焊接的加热速度快，焊接时间短，适用于大批量生产。

2. 连接牢固：电阻焊接产生的焊接接头强度高，连接牢固可靠。

3. 适用范围广：电阻焊接适用于多种金属材料的连接，包括铜、铝、铁、不锈钢等。

4. 焊接质量好：由于电阻焊接过程中金属材料加热均匀，焊接接头质量好，焊缝无气孔、夹渣等缺陷。

三、电阻焊接的应用领域1. 汽车制造：电阻焊接广泛应用于汽车制造中，如车身焊接、发动机焊接等。

2. 电子设备：电阻焊接技术用于电子设备的电路板焊接，确保电子元件的连接可靠。

3. 家电制造：电阻焊接用于家电制造，如冰箱、洗衣机等产品的焊接。

4. 金属制品：电阻焊接可用于金属制品的生产，如钣金制品、管道等。

四、电阻焊接的注意事项1. 选择合适的电阻焊接设备和电极，确保设备的稳定性和可靠性。

2. 清洁要焊接的金属表面，确保焊接接头的质量。

3. 控制好焊接温度和焊接时间，避免金属材料过热或焊接不充分。

4. 注意安全，避免电流过大或操作不当导致事故发生。

电阻焊接技术是一种高效、可靠的金属连接方法，广泛应用于工业生产中。

通过电流产生的热量，使金属材料熔化并连接在一起，具有连接牢固、焊接质量好等优点。

电阻焊的工作原理
电阻焊是利用电阻加热原理进行焊接的一种方法。

具体工作原理如下：
1. 电流通过焊接部件：在电阻焊中，焊接部件通常由两个金属工件组成，它们需要被连接在一起。

电流会通过这两个工件中的一个或者两个。

2. 电阻发热：当电流通过焊接部件时，由于工件的电阻会产生一定的电阻热。

这是由欧姆定律决定的，其公式为 V=I*R，
其中 V 是电压，I 是电流，R 是电阻。

较高的电流或较高的电
阻将导致较高的发热量。

3. 转化为热能：电阻发热后，会将电能转化为热能，使焊接部件升温。

升温过程中，焊接部件的温度逐渐升高，直至达到金属熔点。

4. 压力施加：一旦焊接部件达到足够高的温度，需要施加一定的压力来确保焊接。

5. 金属溶合：当施加足够的压力后，金属在高温和高压下开始融化。

融化的金属将会通过浸渍或者烧结的方式将工件连接在一起。

6. 固化：待焊点冷却后，溶解的金属重新凝固，焊点变得坚固。

总的来说，电阻焊利用电流通过焊接部件产生的电阻热进行焊
接，通过施加压力使金属融化并连接在一起，最后冷却形成坚固的焊点。

电阻焊的焊接方法电阻焊是一种常见的焊接方法，它是利用电阻加热的原理，将两个金属表面加热至熔点，使它们融合在一起。

电阻焊具有焊接速度快、焊接质量高等优点，被广泛应用于各种金属制品的生产中。

本文将介绍电阻焊的工作原理、焊接方法以及注意事项。

一、电阻焊的工作原理电阻焊的工作原理是利用电流通过金属产生的阻力，使金属表面产生高温，从而将金属融化。

具体来说，电阻焊的工作原理如下：1. 电源：电阻焊需要一定的电源来产生电流。

通常使用的电源是变压器，它可以将高电压转换为低电压，从而使电流稳定。

2. 电极：电极是将电流传递到工件上的部件。

电极通常由铜制成，因为铜的导电性能好，能够将电流传递到工件上。

3. 工件：工件是被焊接的金属。

在电阻焊中，工件需要放在电极之间，以便电流能够通过工件产生热量。

4. 热量：当电流通过工件时，会产生热量，热量会使工件表面温度升高，从而将工件熔化。

5. 压力：在工件熔化的同时，需要施加一定的压力，以便使工件中的气泡被挤出，从而保证焊接质量。

二、电阻焊的焊接方法电阻焊的焊接方法主要有以下几种：1. 点焊：点焊是将两个金属表面焊接在一起的常用方法。

在点焊时，电极会在两个金属表面之间施加一定的压力，并通过电流将金属熔化，从而使两个金属表面融合在一起。

2. 缝焊：缝焊是将两个金属板焊接在一起的方法。

在缝焊时，需要将两个金属板的边缘对齐，然后通过电流将金属熔化，最后施加一定的压力，使两个金属板融合在一起。

3. 热压焊：热压焊是将金属和非金属焊接在一起的方法。

在热压焊时，需要将金属和非金属的表面对齐，并通过电流将金属熔化，最后施加一定的压力，使金属和非金属融合在一起。

三、电阻焊的注意事项在进行电阻焊时，需要注意以下几点：1. 电流大小：电流大小会影响焊接的温度和焊接的速度。

如果电流过大，会导致焊接过热，从而影响焊接质量。

如果电流过小，会导致焊接速度过慢，从而影响生产效率。

2. 电极形状：电极的形状会影响焊接的质量。

电阻焊的基本原理
电阻焊是一种常用的焊接方法，它利用工件之间的电阻加热来完成焊接。

其基本原理如下：
1.电流通过工件：在电阻焊中，工件通常是金属材料。

当外加电压施
加在工件上时，电流会通过工件。

由于金属的电阻率，电流在通过工件时
会产生热量。

2.热量生成：电流通过金属工件时，电阻会产生热量。

根据焦耳定律，电流通过电阻时会产生能量损耗，并以热量的形式释放。

这导致工件的温
度升高。

3.电阻加热：通过控制施加在工件上的电流大小和时间，可以实现对
工件的加热控制。

在电阻焊中，通常使用直流电源提供电流。

调节电流大
小可以控制加热的速度和强度。

4.互相压紧：在工件加热的过程中，需要通过适当的压力将工件强行
压紧在一起。

这样可以有效地提高接触面积和热传导效率，从而更好地加
热工件。

5.熔化和固化：随着温度的升高，金属工件逐渐达到熔点，燃烧并与
其他金属表面相互融合。

当电阻焊的工件冷却后，金属再次固化并形成一
个坚固的焊点。

电阻焊的基本原理与材料的电阻性质、电流大小和时间等因素有关。

通过调整这些参数，可以实现焊接工件的加热、熔化和固化。

电阻焊的优
点是焊接速度快、效率高，但其适用范围相对较窄，只适合于一些金属或
特定工件的焊接。

电阻点焊焊接原理及焊接技术电阻点焊是通过低压电流流过夹紧在一起的两块金属产生电阻热，局部熔化并施加压力使之焊接在一起的焊接方法。

电阻点焊有许多优点：（1）焊接成本低，不消耗焊丝、焊条和气体。

（2）焊接时不产生烟雾或蒸汽。

（3）焊接部位灵活，且适合焊接镀锌铁板。

（4）焊接速度快，质量高，受热范围小，工件不易变形。

（5）在承载式车身制造及修理中最常用，尤其适合薄板多层焊接。

一、电阻点焊焊接原理利用大电流流过接触点使其发热，在外力作用下使接触点金属熔化，冷凝后形成焊点。

二、电阻点焊机构成主要有变压器、控制器、电极臂及电极三部分构成。

1.变压器变压器的功能是将380V的电压变为7.2－13V的低电压供电阻点焊使用，变压器与电极臂之间用电缆相连，是供电电源。

2.控制器控制器可以调节变压器输出的焊接电流的大小，焊接时间的长短。

一般汽修钣金作业时，焊接时间在1/6－1s之间为宜。

焊接电流的大小由焊接金属板的厚度和电极臂长度来决定。

焊接开关分脚踏开关和手动开关，中间的铜板用来接电缆线，时间调节为0.00数字调节，由加减开关调节。

水管用来传输冷却水。

电压表指示输入电压，焊接指示在焊接时间内点亮，焊接完成后熄灭。

档位用来调节输出电流的大小，焊接时严禁调节。

进水口、出水口用来输入、输出冷却水。

3.电极及电极臂电极利用电极臂向被焊金属施加压力，并通过焊接电流。

我们用的挤压型电阻点焊机一般无增力机构，完全由操作者来控制压力的大小。

电极臂可以根据焊接部位的不同来选择。

三、电阻点焊焊接技术1.焊件的表面处理点焊板件的清洁部位，不仅在于两焊件之间，与点焊电极的接触点同样也需要认真打磨干净(包括板材表面上的油漆)。

对于不便清除的油污，还可以采取火焰法轻烧轻燎，然后再将板材表面用钢丝刷或钢丝磨轮打磨干净(能否用火焰法应视具体情形而定)。

焊件表面的杂质会妨碍电流通入焊件，造成焊接电流减小，影响焊接质量，所以焊接前必须将这些杂物从需要焊接的表面上清除干净。
