焊接原理及电焊实操培训

电焊工培训课件xx年xx月xx日•电焊工基础知识•电焊工技能培训•电焊工实际操作流程目录•电焊工安全防护知识•电焊工实践应用技巧•电焊工相关标准与规范01电焊工基础知识电焊的基本原理是利用电弧放电时产生的高温高热和电弧的穿透力，将两种金属材料熔合在一起。

电弧的引燃和维持依靠的是焊接电源供给的电能，通过电弧的电阻热使电极材料熔化，并形成熔池。

电焊的基本原理电焊的分类及特点手工操作，操作灵活，适用范围广，但劳动强度大，生产效率低。

手工电弧焊埋弧自动焊气体保护电弧焊钨极氩弧焊采用颗粒状焊剂进行自动埋下焊接，生产效率高，适用于长直焊缝和较大直径的环缝焊接。

利用气体保护电极熔化焊接，适用于铝、镁等有色金属焊接。

采用钨棒作为电极，氩气作为保护气体进行焊接，可获得优质的焊接接头。

使用前检查电焊机是否安全可靠，接地是否良好。

操作前必须穿戴好防护用品，露天作业应设置安全网和遮阳装置。

操作前应检查工作场地周围是否存在易燃易爆物品，如有应清除或采取安全措施。

操作时不得将电焊机放在工作台上或接触导电物体，以免发生危险。

操作时必须先预热，再引弧，以免产生焊接缺陷。

电焊的安全操作规程02电焊工技能培训总结词电焊条是电焊工操作时所使用的填充金属，对电焊质量和焊接效果有着重要影响。

详细描述电焊条的选用需要考虑多种因素，如被焊材料的化学成分、力学性能、工作环境等。

同时，不同直径、牌号和类型的焊条，其适用范围和使用效果也各不相同总结词正确地保管电焊条对于保证其质量和正常使用至关重要。

详细描述电焊条应存放在干燥、通风良好、温度和湿度适宜的环境中，以避免其受潮、变质或损坏。

同时，不同类型和牌号的焊条应分别存放，以便于查找和使用。

电焊条的选用与保管01020304正确地操作和维护电焊机对于保证焊接质量和安全性至关重要。

总结词操作电焊机前，需要检查电源线、电焊钳、焊接电缆等是否完好无损，严禁使用有故障或损坏的电焊机。

同时，在操作过程中需要注意安全，避免触电、烫伤等情况的发生。

焊接基本知识培训一、焊接的定义焊接是将两个或更多金属通过加热或施加压力的方式进行接合的工艺。

焊接是一种重要的金属连接方法，广泛应用于机械制造、建筑工程、船舶制造、航空航天等各个领域。

二、焊接的分类1.按焊接方式分：手工焊接、自动焊接、气体保护焊接、焊锡焊接等。

2.按材料分：钢焊接、铝焊接、铜焊接、不锈钢焊接、镍焊接等。

3.按工艺分：电弧焊接、气焊焊接、激光焊接、等离子焊接等。

三、焊接的基本原理1.熔化：焊接过程中，需将金属材料局部加热至熔点，使其产生流动性，从而实现金属材料的接合。

2.熔池：在焊接热的作用下，金属材料局部熔化形成的液态区域。

3.填充材料：通过在熔池中加入适当的填充材料，弥合焊缝，完成焊接。

4.热影响区：焊接热导致的热影响区，可能对金属材料的性能产生影响。

四、焊接安全1.焊接过程中，需穿戴防护眼镜、手套、防护服等个人防护装备，防止受热金属飞溅等伤害。

2.焊接现场应保持良好的通风条件，防止焊接烟尘对人体的危害。

3.焊接设备应定期检查维护，确保其正常运行。

五、焊接设备1.电弧焊接机：产生电弧热能，是电弧焊接最常用的设备。

2.气体保护焊机：通过惰性气体或活性气体的保护，实现焊接。

3.气焊设备：通过燃烧气体产生高温火焰，实现金属材料的熔化。

六、焊接操作规程1.清洁焊接表面，去除表面污垢、油脂等杂质。

2.确定焊接位置，预热焊接区域，确保焊接质量。

3.按照要求调整焊接设备参数，进行焊接。

4.焊接完毕，对焊接区域进行冷却处理。

七、焊接质量控制1.焊接接头应符合设计要求，焊缝应牢固、连续，无气孔、裂纹等缺陷。

2.焊接工艺应符合相关标准，确保焊接质量。

3.对焊接接头进行无损检测，确保焊接接头质量。

八、焊接常见问题及处理1.焊接烟尘防护不到位：加强通风设备，提高焊接现场的通风条件。

2.焊接接头质量不合格：检查焊接工艺，调整焊接参数，以确保焊接接头的质量。

3.焊接设备故障：及时维护、更换设备，确保焊接设备的正常运行。

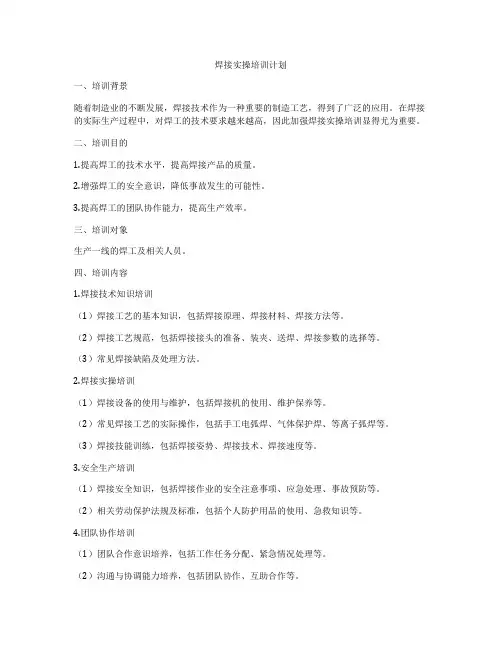

焊接实操培训计划一、培训背景随着制造业的不断发展，焊接技术作为一种重要的制造工艺，得到了广泛的应用。

在焊接的实际生产过程中，对焊工的技术要求越来越高，因此加强焊接实操培训显得尤为重要。

二、培训目的1.提高焊工的技术水平，提高焊接产品的质量。

2.增强焊工的安全意识，降低事故发生的可能性。

3.提高焊工的团队协作能力，提高生产效率。

三、培训对象生产一线的焊工及相关人员。

四、培训内容1.焊接技术知识培训（1）焊接工艺的基本知识，包括焊接原理、焊接材料、焊接方法等。

（2）焊接工艺规范，包括焊接接头的准备、装夹、送焊、焊接参数的选择等。

（3）常见焊接缺陷及处理方法。

2.焊接实操培训（1）焊接设备的使用与维护，包括焊接机的使用、维护保养等。

（2）常见焊接工艺的实际操作，包括手工电弧焊、气体保护焊、等离子弧焊等。

（3）焊接技能训练，包括焊接姿势、焊接技术、焊接速度等。

3.安全生产培训（1）焊接安全知识，包括焊接作业的安全注意事项、应急处理、事故预防等。

（2）相关劳动保护法规及标准，包括个人防护用品的使用、急救知识等。

4.团队协作培训（1）团队合作意识培养，包括工作任务分配、紧急情况处理等。

（2）沟通与协调能力培养，包括团队协作、互助合作等。

五、培训计划1.培训时间：一周，每天8小时，共计40小时。

2.培训地点：公司内部焊接车间。

3.培训形式：理论教学结合实操训练。

4.培训安排：每天上午进行焊接技术知识培训，下午进行焊接实操培训。

5.培训考核：培训结束进行理论知识考试和焊接实操技能考核，达到合格标准者颁发结业证书。

六、培训师资1.公司资深焊接工程师担任理论教学的主讲人。

2.公司经验丰富的焊接工艺师担任焊接实操培训的主讲人。

3.公司安全生产专家担任安全生产培训的主讲人。

4.公司人力资源主管担任团队协作培训的主讲人。

七、培训后续公司将定期组织焊接技术培训班，不断提高焊工的技术水平和综合素质。

以上是关于焊接实操培训计划的具体内容，希望通过培训能够提高焊工的技术水平，增强团队协作能力，保障生产安全，提高公司的生产效率和产品质量。

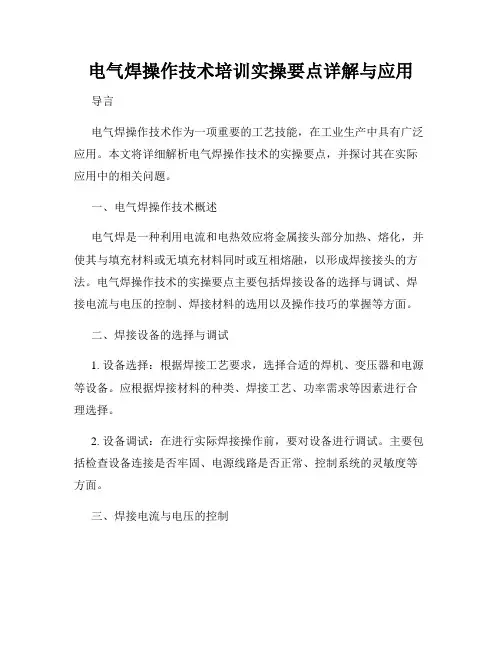

电气焊操作技术培训实操要点详解与应用导言电气焊操作技术作为一项重要的工艺技能，在工业生产中具有广泛应用。

本文将详细解析电气焊操作技术的实操要点，并探讨其在实际应用中的相关问题。

一、电气焊操作技术概述电气焊是一种利用电流和电热效应将金属接头部分加热、熔化，并使其与填充材料或无填充材料同时或互相熔融，以形成焊接接头的方法。

电气焊操作技术的实操要点主要包括焊接设备的选择与调试、焊接电流与电压的控制、焊接材料的选用以及操作技巧的掌握等方面。

二、焊接设备的选择与调试1. 设备选择：根据焊接工艺要求，选择合适的焊机、变压器和电源等设备。

应根据焊接材料的种类、焊接工艺、功率需求等因素进行合理选择。

2. 设备调试：在进行实际焊接操作前，要对设备进行调试。

主要包括检查设备连接是否牢固、电源线路是否正常、控制系统的灵敏度等方面。

三、焊接电流与电压的控制1. 电流控制：根据焊接材料和焊接接头的要求，选择适当的电流大小。

过小的焊接电流会导致焊接不牢固，过大则容易引起过热和烧穿现象。

应根据厚度、电极直径等因素进行合理调节。

2. 电压控制：合适的电压能够保证电弧的稳定性和熔化金属的均匀性。

通过调节电压，控制电弧长度和熔融金属的氧化情况。

四、焊接材料的选用1. 电极材料：根据焊接材料的性质和接头要求，选择合适的电极材料。

一般常用的电极材料有钨极、钨钼棒、钨铂棒等。

2. 焊接材料：根据焊接接头材料的特性和工艺要求，选择合适的焊接材料。

焊接材料一般包括焊丝、焊剂和填充材料等。

五、操作技巧的掌握1. 焊接操作步骤：包括清理焊接接头表面、固定电极位置、调整焊接参数、点焊或连续焊接等。

2. 焊接技巧：通过练习和实践，不断提高焊接技巧和手法。

包括掌握电极倾斜度、焊接速度、焊接角度等要点。

六、电气焊操作技术的应用电气焊操作技术广泛应用于各个行业，如船舶制造、建筑工程、汽车制造等领域。

通过掌握电气焊操作技术的实操要点，能够保证焊接质量和工作效率，提升工作效益。

焊接培训资料焊接是一项需要技术和经验的工艺。

一名合格的焊工需要掌握各种焊接方法和技术，了解不同金属和非金属材料的特性，以及使用各种焊接设备和工具的操作技巧。

因此，进行焊接培训是非常重要的，不仅可以提高焊工的技能水平，还可以提高工作效率和质量，确保焊接工作的安全性和可靠性。

本文将介绍一些焊接培训的基本知识和技能要点，帮助焊工们提高他们的焊接技能和知识水平。

本文将讨论以下主题：1. 焊接的基本原理和工艺2. 常见的焊接方法和技术3. 焊接材料和设备的选择和使用4. 焊接的安全问题和注意事项第一部分：焊接的基本原理和工艺焊接是将两个或多个工件连接在一起的技术过程。

焊接的基本原理是利用热能，将其加热并加入某种填充材料（如果需要），使两个或多个工件密封在一起。

焊接过程中，熔化的金属填充材料填充在工件之间，并在冷却后形成坚固的连接。

焊接有许多的理论基础，例如热传导、力学性能、金属工艺学等。

焊接的工艺包括预热，焊接和后处理等环节，每个环节都有其独特的工艺和要求。

焊接的质量受许多因素的影响，如焊接设备、焊接方法、焊接材料和操作者的技能水平等。

因此，了解和掌握焊接的基本原理和工艺是非常重要的。

第二部分：常见的焊接方法和技术焊接方法和技术是影响焊接质量和效率的关键因素。

常见的焊接方法包括电弧焊、气体保护焊、激光焊、等离子焊等。

每种焊接方法都有其独特的特点和适用范围，焊工需要根据具体的工件和要求选择合适的焊接方法。

在日常焊接工作中，电弧焊是最常用的焊接方法。

它包括手工电弧焊、氩弧焊、MIG/MAG焊、弧气混合焊等。

而气体保护焊包括氩弧焊、氩气保护焊和氩气保护焊，激光焊和等离子焊等技术可以实现高速、高效的焊接，适用于一些特殊的工件。

第三部分：焊接材料和设备的选择和使用在焊接过程中，合适的焊接材料和设备对焊接质量和效率至关重要。

焊接材料的选择包括焊丝、焊剂、保护气体和填充材料等，需要根据工件的材料和要求选择合适的焊接材料。

电气焊操作技术培训实操技巧总结电气焊操作技术是现代工业生产中常用的一种技术，它在金属制造、构建和修复中扮演着重要的角色。

为了能够提高焊接的质量和效率，经过一段时间的培训和实操，我总结出了以下几点电气焊操作技术的实操技巧。

1. 打火与预热：在进行电气焊之前，首先要进行打火和预热。

打火过程中要确保电极与工件的触点清洁，以保证电流的流通。

预热是为了减少热应力和冷退变形，提高焊接强度。

预热温度与焊接材料相关，不同材料的温度要求是不同的，需要根据焊接工艺规范进行操作。

2. 电焊电流控制：焊接电流是决定焊接效果的重要参数之一。

根据焊接材料和工件的要求，选择合适的电流大小。

电流过大会导致焊渣飞溅、表面凹凸不平，甚至烧穿工件；电流过小则无法达到足够的焊接强度。

在实操过程中，通过调节电流表来控制电焊电流的大小，确保焊接质量。

3. 电极选择和研磨：电极的选择直接影响焊接效果。

常见的电极有碳钢电极、低合金钢电极和不锈钢电极等。

根据工件材料的不同，选择相应的电极进行焊接。

另外，电极研磨也是关键的一步，研磨电极可以提高焊接的稳定性和焊缝的美观度。

4. 焊接速度控制：焊接速度对焊接质量有直接影响。

焊接速度过快会导致焊缝质量差、焊接强度低；焊接速度过慢则焊缝容易出现气孔和裂纹。

在实操中，需要根据焊接材料、焊接位置和焊条规格等因素来控制焊接速度，确保焊接质量。

5. 焊接姿势和手法：焊接姿势和手法的正确使用是保证焊接质量的关键之一。

首先，选择合适的焊接姿势，保持焊条与工件之间的间距适当。

其次，掌握好焊接手法，如推焊、拉焊、直焊、先导焊等，灵活运用不同的手法来适应不同的焊接需求。

6. 焊接后的冷却和清理：焊接完成后，需要对焊缝进行冷却和清理。

冷却过程中要避免外界风力的干扰，以免产生焊缝裂纹。

冷却时间根据焊接材料和焊接厚度来决定，一般需要等待焊缝降至室温。

清理工作包括焊渣与毛刺的去除，可以使用刮削或打磨的方式进行清理，以保证焊缝的平整度和光洁度。

焊工实操培训内容随着现代工业的发展，焊接技术在各个领域中得到了广泛的应用。

作为一项重要的工艺技术，焊接技术在制造业、建筑业、航空航天业、汽车制造业等各个领域中都有着不可替代的作用。

为了满足不同领域对焊接技术的需求，培训焊工成为了一个重要的工作。

本文将从焊工实操培训的内容方面进行探讨。

一、焊接基础知识焊接基础知识是焊工实操培训的重要内容之一。

它包括焊接原理、焊接材料、焊接设备、焊接工艺等方面的知识。

焊接原理是指焊接的基本原理，包括熔化、凝固、液态金属的挥发、氧化、裂纹等。

焊接材料是指焊接中所使用的材料，包括焊条、焊丝、焊剂等。

焊接设备是指焊接所需的设备，包括焊机、气体保护设备、焊接辅助设备等。

焊接工艺是指焊接的具体操作方法，包括焊接前的准备工作、焊接过程中的操作要点、焊接后的处理等。

二、焊接操作技能焊接操作技能是焊工实操培训的核心内容。

它包括手工电弧焊、气焊、氩弧焊、埋弧焊、激光焊、电子束焊等多种焊接技术。

各种焊接技术都有其特点和适用范围，需要根据实际情况进行选择。

在实际操作中，焊工需要掌握焊接的操作要点、焊接的技巧、焊接的质量要求等方面的知识，以确保焊接质量。

三、焊接质量控制焊接质量控制是焊工实操培训的重要内容之一。

在焊接中，焊接质量直接关系到焊接结构的使用寿命和安全性。

焊接质量控制包括焊接前的准备工作、焊接过程中的质量控制、焊接后的检验和评定等方面的内容。

焊接前的准备工作包括焊接材料的选择、焊接设备的检验、焊接工艺的设计等。

焊接过程中的质量控制包括焊接参数的控制、焊接操作的规范、焊接质量的检验等。

焊接后的检验和评定包括焊缝的外观检验、焊缝的尺寸检验、焊缝的力学性能检验等。

四、焊接安全知识焊接安全知识是焊工实操培训的必备内容。

在焊接过程中，焊工需要面对高温、高压、有毒气体等危险因素，需要具备一定的安全知识和技能。

焊接安全知识包括焊接现场的安全措施、焊接设备的安全操作、焊接材料的安全使用等方面的内容。

电气焊操作技术培训核心知识梳理与案例应用电气焊操作技术是电力行业中一项重要的技能，对于电力设备的安装、维护和修复至关重要。

为了提高电气焊操作技术的专业水平，本文将对电气焊操作技术的核心知识进行梳理，并结合案例应用来加深理解。

一、焊接原理电气焊操作技术是通过电弧的高温作用将金属材料熔化并连接在一起的过程。

焊接原理主要包括以下几点：1. 材料熔化：电弧的高温会使金属材料表面熔化，并形成焊接池。

2. 焊接池冷却：当电弧消失后，焊接池会迅速冷却，形成焊缝。

3. 焊接电流：电气焊操作技术中，焊接电流可以通过调节焊机的电流大小来控制焊接的质量与效果。

二、焊接电源与设备电气焊操作技术依赖于特定的焊接电源和设备，包括以下几项：1. 焊机：电焊机是电气焊操作技术的核心设备，用于产生电弧并提供焊接所需的电流。

2. 电源：焊机需要连接到电源供电，通常使用交流或直流电源。

选择适当的电源与电压可以影响焊接的质量。

3. 电焊笔：电焊笔是将焊接电流传递到工件上的工具，通过电焊笔的接触与移动来完成焊接操作。

三、焊接电极与材料选择在电气焊操作技术中，电极的选择对焊接的效果起着至关重要的作用。

以下是常见的焊接电极与材料选择：1. 焊条电极：焊条电极通常用于手工焊接操作中，常见类型有碳钢焊条、不锈钢焊条和铝焊条等。

根据焊接材料的需求，选择合适的焊条电极是关键。

2. 焊丝电极：焊丝电极一般用于自动化焊接操作中，包括自动焊机、机器人焊接等等。

根据焊接工作的要求，选择合适的焊丝电极可以提高焊接效率和质量。

3. 材料选择：焊接的材料一般包括金属或非金属材料，有钢材、铜材和铝材等。

在选择焊接材料时，需要考虑材料的性能和用途，以确保焊接后的连接强度和持久性。

四、电气焊操作技术案例应用为了更好地理解电气焊操作技术的应用，我们以以下案例为例：案例一：某电力项目需要进行电缆焊接，为了保证焊接质量，我们首先需要进行焊接前的准备工作，包括材料准备、设备检查等。
