GC-MS的构造原理及部件

GCMS工作原理GCMS（气相色谱质谱联用）是一种常用的分析技术，它将气相色谱（GC）和质谱（MS）两种仪器结合起来，能够实现复杂样品的分离和定性分析。

下面将详细介绍GCMS的工作原理。

1. 气相色谱（GC）部分气相色谱是一种将混合物中的化合物分离的技术，它通过样品的挥发性和化学性质差异来实现分离。

GC部分包括进样系统、色谱柱和检测器。

（1）进样系统：样品通过进样器进入GC系统，进样器可以采用不同的方式，如气体进样、液体进样或固体进样。

（2）色谱柱：色谱柱是GC的核心部分，它通常由一种或多种填料组成。

填料的选择取决于样品的性质和分析目的。

当样品进入色谱柱时，不同化合物会根据其亲和性和挥发性在柱中发生分离。

（3）检测器：GC中常用的检测器有火焰离子化检测器（FID）、热导率检测器（TCD）、质谱检测器等。

不同的检测器对不同类型的化合物具有不同的灵敏度和选择性。

2. 质谱（MS）部分质谱是一种将化合物的分子结构和相对丰度进行定性和定量分析的技术。

质谱部分包括离子源、质谱分析器和检测器。

（1）离子源：离子源将进入质谱的化合物转化为离子，常用的离子化方式有电子轰击（EI）和化学离子化（CI）等。

（2）质谱分析器：质谱分析器用于对离子进行分析和分离，常用的质谱分析器有飞行时间质谱仪（TOF-MS）、四极杆质谱仪等。

分析器根据离子的质荷比（m/z）将离子分离并进行检测。

（3）检测器：常用的质谱检测器有离子倍增器（Ion Multiplier）、电子倍增管（Electron Multiplier）等。

检测器将质谱分析器分离的离子转化为电信号，并进行放大和转换。

3. GCMS联用GCMS联用将GC和MS两个部分结合起来，通过GC的分离能力和MS的定性能力，能够对复杂样品中的化合物进行分离和鉴定。

GCMS联用的工作原理如下：（1）样品进入GC部分，通过色谱柱的分离作用，不同化合物被分离出来。

（2）分离后的化合物进入质谱部分，经过离子化和分析器的分离，得到化合物的质谱图谱。

GCMS工作原理气相色谱质谱联用仪（GC-MS）是一种非常重要的分析仪器，广泛应用于化学、环境、药物、食品等领域。

其工作原理主要包括气相色谱（GC）和质谱（MS）两个部分。

气相色谱（GC）是一种用来分离复杂混合物的技术。

GC的基本原理是通过样品在气相流体中的挥发性，将混合物分离为不同的组分，从而实现对各个组分的定量和定性分析。

GC主要由进样系统、色谱柱、载气系统、检测器和数据分析系统组成。

首先，进样系统会将样品引入GC。

样品可以是气体、液体或固体。

对于固体样品，通常需要先通过溶剂提取将其转化为液态样品。

进样系统将样品注入色谱柱中的小孔中，使其进入色谱柱。

其次，色谱柱是GC中最重要的部分。

色谱柱通常是一根长而细的玻璃或金属管子，内部涂有一层涂层，称为固定相。

固定相可以是多种形式的，例如液态涂层、冻结状涂层或固体颗粒。

当样品进入色谱柱后，其组分会根据其化学性质在色谱柱中发生分离，较轻的组分会更快地通过色谱柱，而较重的组分会留在色谱柱中。

然后，载气系统是用来推动样品在色谱柱中运动的。

常用的载气包括氦气、氮气和氢气。

载气通过色谱柱并将分离的组分推动到检测器中。

载气的选择会根据样品的性质和所需分析的组分特性来确定。

最后，检测器用来检测将样品分离后得到的各个组分。

常用的GC检测器包括火焰离子化检测器（FID）、热导（TCD）和质谱检测器（MS）。

每个检测器都有其独特的工作原理和应用场景。

其中，质谱检测器是GC-MS的关键部分，通常用来进行复杂混合物的定性和定量分析。

质谱（MS）是一种用于分析化合物结构、化学成分和分子质量的方法。

质谱的基本原理是将样品中的分子离子化，并通过加速器和质量分析器将离子按质量的大小分离出来。

质谱主要由离子源、加速器、质量分析器和检测器组成。

首先，离子源将样品中的分子转化为离子。

常用的质谱离子化方法包括电离（EI）、化学离子化（CI）和电喷雾离子化（ESI）等。

这些方法会将样品中的分子转化为离子并引入质谱仪中。

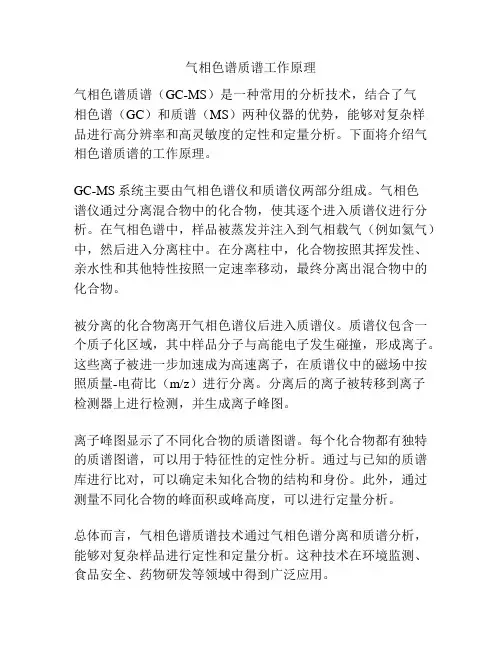

气相色谱质谱工作原理
气相色谱质谱（GC-MS）是一种常用的分析技术，结合了气
相色谱（GC）和质谱（MS）两种仪器的优势，能够对复杂样
品进行高分辨率和高灵敏度的定性和定量分析。

下面将介绍气相色谱质谱的工作原理。

GC-MS系统主要由气相色谱仪和质谱仪两部分组成。

气相色
谱仪通过分离混合物中的化合物，使其逐个进入质谱仪进行分析。

在气相色谱中，样品被蒸发并注入到气相载气（例如氦气）中，然后进入分离柱中。

在分离柱中，化合物按照其挥发性、亲水性和其他特性按照一定速率移动，最终分离出混合物中的化合物。

被分离的化合物离开气相色谱仪后进入质谱仪。

质谱仪包含一个质子化区域，其中样品分子与高能电子发生碰撞，形成离子。

这些离子被进一步加速成为高速离子，在质谱仪中的磁场中按照质量-电荷比（m/z）进行分离。

分离后的离子被转移到离子
检测器上进行检测，并生成离子峰图。

离子峰图显示了不同化合物的质谱图谱。

每个化合物都有独特的质谱图谱，可以用于特征性的定性分析。

通过与已知的质谱库进行比对，可以确定未知化合物的结构和身份。

此外，通过测量不同化合物的峰面积或峰高度，可以进行定量分析。

总体而言，气相色谱质谱技术通过气相色谱分离和质谱分析，能够对复杂样品进行定性和定量分析。

这种技术在环境监测、食品安全、药物研发等领域中得到广泛应用。

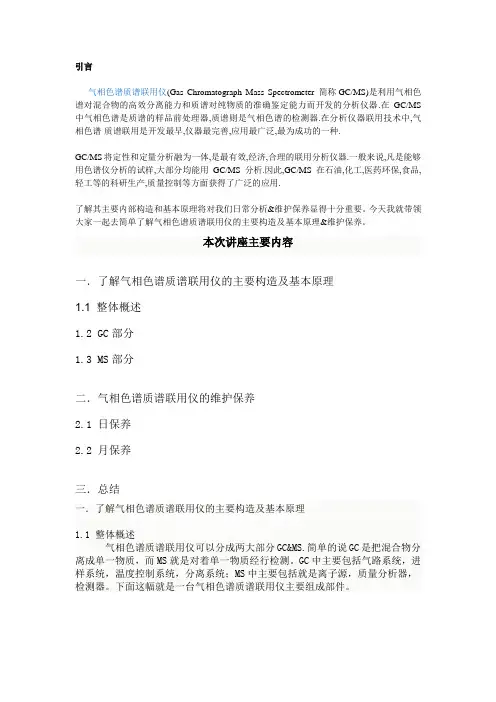

引言气相色谱质谱联用仪(Gas Chromatograph Mass Spectrometer 简称GC/MS)是利用气相色谱对混合物的高效分离能力和质谱对纯物质的准确鉴定能力而开发的分析仪器.在GC/MS 中气相色谱是质谱的样品前处理器,质谱则是气相色谱的检测器.在分析仪器联用技术中,气相色谱-质谱联用是开发最早,仪器最完善,应用最广泛,最为成功的一种.GC/MS将定性和定量分析融为一体,是最有效,经济,合理的联用分析仪器.一般来说,凡是能够用色谱仪分析的试样,大部分均能用GC/MS分析.因此,GC/MS在石油,化工,医药环保,食品,轻工等的科研生产,质量控制等方面获得了广泛的应用.了解其主要内部构造和基本原理将对我们日常分析&维护保养显得十分重要。

今天我就带领大家一起去简单了解气相色谱质谱联用仪的主要构造及基本原理&维护保养。

本次讲座主要内容一．了解气相色谱质谱联用仪的主要构造及基本原理1.1 整体概述1.2 GC部分1.3 MS部分二．气相色谱质谱联用仪的维护保养2.1 日保养2.2 月保养三．总结一．了解气相色谱质谱联用仪的主要构造及基本原理1.1 整体概述气相色谱质谱联用仪可以分成两大部分GC&MS.简单的说GC是把混合物分离成单一物质，而MS就是对着单一物质经行检测。

GC中主要包括气路系统，进样系统，温度控制系统，分离系统；MS中主要包括就是离子源，质量分析器，检测器。

下面这幅就是一台气相色谱质谱联用仪主要组成部件。

1.2.GC部分1.2.1 概述气相色谱仪是气相色谱法为基础而设计的仪器，气相色谱是以气相色谱柱为分离基础，样品进入进样器后载气传送，到达色谱柱的分离，分离后样品由柱中流出后到达检测器，然后排空。

气相色谱仪整体系统由以下方面组成：1）.载气供输系统（A）2）.进样系统(B)3）.柱分离系统(C) 整个GC中最重要的一个4）.控温系统(D)1.2.2.载气供输系统1.2.2.1 概述参考下图，我们能够大致了解下载气供输系统的构造.a -压缩气体, 纯度>99.999%（这一点绝对重要，如果不纯将影响到仪器维护以及日常测试中多个方面建）, 常用的气体有He Ar N2 H2;b -减压阀, GC/MS输出压力0.5~0.7MPa;c -开关;d -气体纯化管, 可去除少量O2、CO2、CxHy、卤代烃等.在这一块维护保养中，我们也一直米人去动过它，上次整机维护的时候厂商说我们这个还能用也就米换，个人建议一年换一次纯化管为好。

gc-ms分析原理
GC-MS分析是气相色谱-质谱联用技术的简称，它结合了气相
色谱仪（GC）和质谱仪（MS）的优点，用于物质的分离、检
测和鉴定。

其原理如下：
1. 气相色谱（GC）分离：首先，待分析样品在高温下蒸发成
气态，然后通过气相色谱柱进行分离。

气相色谱柱是具有独特化学性质的管状材料，它可将复杂混合物中的化合物按其化学性质和亲和性分离开来。

分离完成后，化合物会按顺序从气相色谱柱中逐个进入到质谱仪中。

2. 质谱（MS）检测：通过质谱仪对从气相色谱柱中进入的化
合物进行检测和鉴定。

质谱仪中的主要部件为电子轨道和磁场。

当化合物进入质谱仪后，首先被电子束离子化，形成离子。

这些离子在磁场的作用下将按其质量/电荷比（m/z）进行分离和
分辨，然后被侦测器接收。

3. 数据分析和结果获取：通过对质谱信号进行分析和解读，可以获得样品中存在的化合物种类和相对含量等信息。

这些分析结果可以通过计算机软件进行处理和展示，用于鉴定和定量分析。

总结起来，GC-MS分析是通过将待分析样品分离为不同的化
合物，并通过质谱技术对其进行检测和鉴定的一种分析方法。

通过对分离后的化合物的质谱信息进行分析和解读，可以获得关于样品中化合物的详细信息。

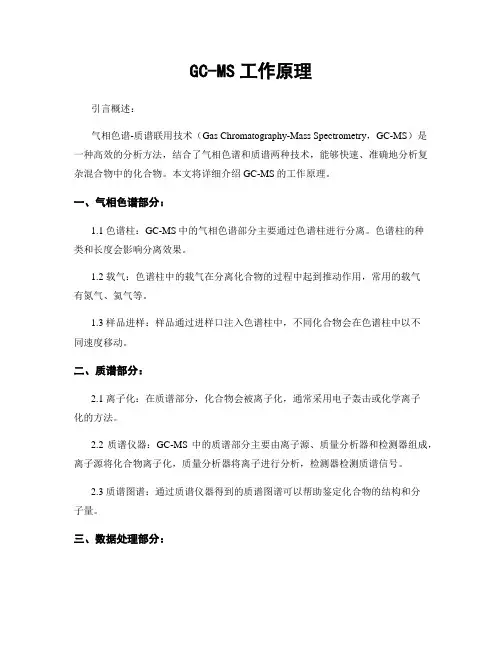

GC-MS工作原理
引言概述：
气相色谱-质谱联用技术（Gas Chromatography-Mass Spectrometry，GC-MS）是一种高效的分析方法，结合了气相色谱和质谱两种技术，能够快速、准确地分析复杂混合物中的化合物。

本文将详细介绍GC-MS的工作原理。

一、气相色谱部分：
1.1 色谱柱：GC-MS中的气相色谱部分主要通过色谱柱进行分离。

色谱柱的种
类和长度会影响分离效果。

1.2 载气：色谱柱中的载气在分离化合物的过程中起到推动作用，常用的载气
有氮气、氦气等。

1.3 样品进样：样品通过进样口注入色谱柱中，不同化合物会在色谱柱中以不
同速度移动。

二、质谱部分：
2.1 离子化：在质谱部分，化合物会被离子化，通常采用电子轰击或化学离子
化的方法。

2.2 质谱仪器：GC-MS中的质谱部分主要由离子源、质量分析器和检测器组成，离子源将化合物离子化，质量分析器将离子进行分析，检测器检测质谱信号。

2.3 质谱图谱：通过质谱仪器得到的质谱图谱可以帮助鉴定化合物的结构和分
子量。

三、数据处理部分：
3.1 质谱库匹配：得到的质谱数据可以与质谱库进行匹配，帮助鉴定未知化合物。

3.2 峰识别：通过对色谱图谱和质谱图谱的分析，可以识别出不同化合物的峰。

3.3 定量分析：GC-MS也可以用于定量分析，通过峰面积和标准曲线计算出化
合物的浓度。

四、应用领域：
4.1 环。

gc-ms的工作原理GC-MS（气相色谱质谱联用）是一种常用的分析技术，可以用来鉴定和定量化合物。

其工作原理主要包括以下几个步骤：1. 气相色谱（GC）：样品首先被注入到气相色谱柱中。

气相色谱柱是一根长而细的管状结构，内部充满了一种被称为固定相的物质。

样品通过柱子时，混合物中的化合物会受到固定相的作用而以不同速度分离出来。

这是因为化合物在固定相和流动相（即气体载气）之间发生不同程度的相互作用。

通过调整载气流速，可以控制化合物在柱子中的滞留时间。

2. 样品转移到质谱仪：分离出来的化合物从气相色谱柱流出，并进入质谱仪。

质谱仪内有一个温度控制器，可将化合物蒸发成气体态。

然后，这些气体会通过一个载气管道输送到质谱仪的集成器中。

3. 高能量电子轰击（EI）：在集成器中，高能电子被用来轰击化合物。

这种电子轰击会使化合物产生离子化，即得到带正电荷的离子。

产生的离子会被牵引到质谱仪中的分析器中。

4. 质谱仪分析：分析器中有一个磁场，可以根据离子的质荷比（即质量和电荷比例）将其分离开来。

质谱仪依靠电磁铁，使离子按照其质荷比的大小绕成不同的轨道。

离子最后会被引导到一个检测器中。

检测器可以根据质量差异和离子的数量来确定化合物的种类和含量。

5. 数据处理：质谱仪将检测到的信号转化为质谱图。

通过与已知化合物的质谱图进行对比，可以确定未知化合物的身份。

根据峰的面积可以得到化合物的相对含量。

总结：GC-MS的工作原理可以概括为：气相色谱将化合物分离，质谱仪将分离出的化合物离子化和分析，最后通过信号转化和数据处理来确定化合物的身份和含量。

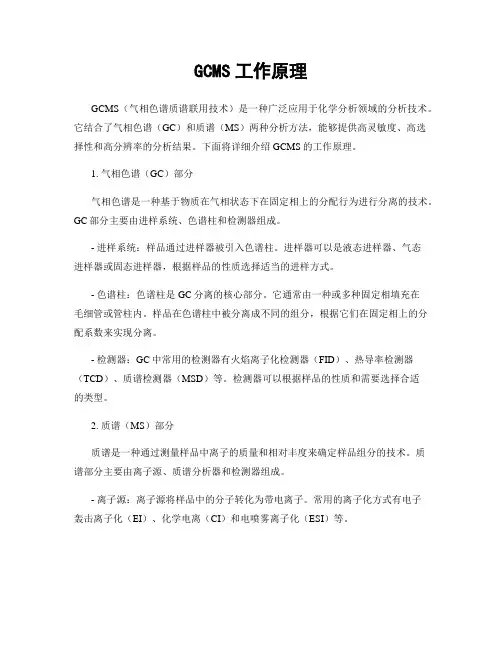

GCMS工作原理GCMS（气相色谱质谱联用技术）是一种广泛应用于化学分析领域的分析技术。

它结合了气相色谱（GC）和质谱（MS）两种分析方法，能够提供高灵敏度、高选择性和高分辨率的分析结果。

下面将详细介绍GCMS的工作原理。

1. 气相色谱（GC）部分气相色谱是一种基于物质在气相状态下在固定相上的分配行为进行分离的技术。

GC部分主要由进样系统、色谱柱和检测器组成。

- 进样系统：样品通过进样器被引入色谱柱。

进样器可以是液态进样器、气态进样器或固态进样器，根据样品的性质选择适当的进样方式。

- 色谱柱：色谱柱是GC分离的核心部分。

它通常由一种或多种固定相填充在毛细管或管柱内。

样品在色谱柱中被分离成不同的组分，根据它们在固定相上的分配系数来实现分离。

- 检测器：GC中常用的检测器有火焰离子化检测器（FID）、热导率检测器（TCD）、质谱检测器（MSD）等。

检测器可以根据样品的性质和需要选择合适的类型。

2. 质谱（MS）部分质谱是一种通过测量样品中离子的质量和相对丰度来确定样品组分的技术。

质谱部分主要由离子源、质谱分析器和检测器组成。

- 离子源：离子源将样品中的分子转化为带电离子。

常用的离子化方式有电子轰击离子化（EI）、化学电离（CI）和电喷雾离子化（ESI）等。

- 质谱分析器：质谱分析器将离子按照其质量-电荷比进行分离和测量。

常用的质谱分析器有磁扇质谱仪（MS）、四极杆质谱仪（Q-MS）和飞行时间质谱仪（TOF-MS）等。

- 检测器：质谱检测器测量离子的质量和相对丰度，并将其转化为电信号。

常用的质谱检测器有离子多极检测器（SIMD）、离子对检测器（PID）和光电离检测器（PID）等。

3. GCMS联用GC和MS的联用通过将GC分离的化合物引入MS进行检测和鉴定，可以提供更准确和可靠的分析结果。

- 进样系统：GCMS的进样系统通常与GC进样系统相同，样品先经过GC分离，然后通过GC进样系统引入MS。

- 色谱柱：GCMS中的色谱柱通常与GC色谱柱相同，根据需要选择合适的柱型和固定相。

气相色谱质谱工作原理
气相色谱质谱(GC-MS)是一种常用的分析技术，它结合了气相色谱和质谱两种技术的优势。

GC-MS的工作原理如下：
1. 气相色谱分离：首先，样品被注入到气相色谱柱中，柱内充满具有固定相的填充物。

样品随着气体载体(称为流动相)一同流经柱，根据样品组分的物理化学性质不同，它们会以不同的速率在柱中分离出来。

这样，混合物就会被分解成一系列相对纯净的物质。

2. 质谱分析：经过分离的物质进入质谱仪进行分析。

质谱仪由四个部分组成：进样系统、离子源、质量分析器和检测器。

首先，样品通过进样系统进入质谱仪。

然后，在离子源中，样品被电离成带正电荷的离子。

这通常是通过电离方法，如电子轰击源或化学电离源来实现的。

带电荷的离子在质量分析器中被加速，并在质量分析器的磁场中转移和分离，根据它们的质量/电荷比(m/z)来分离和检测。

3. 数据分析：分离和检测到的离子会转换成电子信号，最终被检测器接收。

这些信号会被放大和记录下来，形成质谱图。

质谱图显示了样品中各个成分对应的离子峰的强度和相对丰度。

通过与已知标准物质的质谱图进行比对，可以鉴定出样品中的化合物。

总之，气相色谱质谱通过分离和检测样品中的组分，利用质谱仪鉴定和测定物质的种类和含量。

这种分析技术广泛应用于化
学、制药、食品、环境等领域，用于识别和定量分析样品中的有机化合物。

GCMS工作原理GCMS（气相色谱质谱联用仪）工作原理GCMS是一种常用的分析仪器，结合了气相色谱（GC）和质谱（MS）的技术，能够对复杂混合物进行分离和鉴定。

GCMS的工作原理如下：1. 气相色谱（GC）部分：GC是一种基于物质在固定相柱中的分配和吸附特性进行分离的技术。

样品首先通过进样口进入GC系统，然后被注入到柱中。

柱内的固定相会根据样品成分的亲疏水性质，将样品中的化合物分离开来。

分离后的化合物会按照一定的时间顺序从柱中流出，进入检测器。

2. 质谱（MS）部分：质谱是一种通过将化合物离子化并根据其质量-电荷比（m/z）比值进行分析的技术。

在GCMS中，分离出的化合物进入质谱部分。

首先，化合物在离子源中被电离，常用的电离方式包括电子轰击（EI）和化学电离（CI）。

离子化后的化合物会进入质谱仪的分析区域，其中包含质量分析器和检测器。

3. 质量分析器：质谱仪中常用的质量分析器是四级杆质谱仪。

它由四个电极组成，通过调节电压和频率来选择特定的离子通过。

在质谱仪中，离子会被加速并通过四级杆，根据其质量-电荷比（m/z）比值进行分离。

只有具有特定m/z比值的离子能够通过四级杆，其他离子则会被排除。

4. 检测器：GCMS中常用的检测器是离子检测器（ID）或质谱检测器（MSD）。

离子检测器通过测量离子在电极上产生的电流来检测化合物的存在。

质谱检测器则通过测量离子在质谱仪中产生的信号来检测化合物的存在。

检测器会将信号转化为电压或电流输出，然后通过数据采集系统进行记录和分析。

GCMS的工作原理可以总结如下：样品经过气相色谱的分离后，进入质谱仪进行离子化和质量分析，最后通过检测器检测和记录化合物的信号。

通过分析质谱图和相关数据库，可以确定化合物的结构和含量。

GCMS在许多领域中得到广泛应用，如环境监测、食品安全、药物研发等。

它具有高灵敏度、高分辨率、快速分析速度和广泛的应用范围等优点，成为现代化学分析的重要工具之一。

gc-ms的工作原理
GC-MS（气相色谱质谱联用）是一种分析仪器，在化学和药学等领域广泛应用于物质的分析和鉴定。

GC-MS的工作原理主要包括气相色谱分离和质谱检测两个部分。

1. 气相色谱分离：
GC-MS首先通过气相色谱仪部分将待分析物样品从液态或固态转变为气态，然后将气态样品注入到色谱柱中。

色谱柱内填充着一种具有分离功能的固定相，样品在色谱柱内因具有不同的挥发性、亲水性、亲油性等特性而进行分离。

不同的化合物分子在色谱柱中的停留时间将有所不同，从而实现样品分离。

2. 质谱检测：
气相色谱柱出口的化合物经过分离后，进入质谱部分进行检测。

质谱仪通过电离源将化合物分子转化为带电离子，然后通过一系列的离子光学器件对离子进行选通和加速，使它们按照质荷比（m/z）比例进入质谱仪的分析器中。

质谱仪的分析器根据离子的质量和电荷量差异，将离子分离并按照质量进行检测和测量。

最后，质谱仪对离子进行信号放大、分析和解译，得到每个化合物的质谱图谱，并根据质谱图谱进行物质的鉴定和定量。

综上所述，GC-MS的工作原理是将待分析物样品通过气相色谱分离得到不同的化合物，然后通过质谱检测对分离的化合物进行分析和鉴定。

该技术结合了气相色谱和质谱的优点，具有高分辨率、高灵敏度和高选择性等优势，广泛用于有机化合物的分析和鉴定。

gc-ms的工作原理详解GC-MS是气相色谱-质谱联用技术，是分析有机物质的强大工具。

它充分结合了气相色谱和质谱两种分析技术的优点，能够对物质进行快速、精确地鉴定、分析和定量。

下面我们来详细介绍GC-MS的工作原理。

一、气相色谱原理气相色谱的基本原理是利用气态混合物中不同成分溶度、挥发度、化学亲和性等差异，以分离和测定物质成分。

分离的基本步骤是将混合物注入进样口，被带气使其向前推进到柱端，以在柱内与固定在柱内壁上的涂层（也可称为填充物）发生作用。

受楼层涂层的不同亲和力和积聚作用影响，溅起物各组分随着载气的推进而沿柱往前分离，可能是吸附分离、凝聚性分离、毛细流动分离、化学作用分离等。

通过调节柱温或者更改载气流速等方式可以达到更好的分离效果。

二、质谱原理质谱分析的基本原理是将样品分子按照质量大小将其分离，然后经过成分分析，得出物质的性质（分子量、结构、元素等）。

TA唯一的缺陷是只能依据固有化学性质或结构阐释分子结构。

质谱的基本单元包括离子源、质量分析器和检测器。

三、GC-MS原理GC-MS技术是将气相色谱和质谱分析两项技术相结合。

它由气相色谱前端和质谱后端组成，实现了气相色谱中各组分分离后由质谱分析器进行成分鉴定的过程，能够对复杂样品的性质进行深入了解。

GC-MS系统中，其前端是气相色谱仪部分，用于荷载进样后进行成分分离，而后端则是质谱仪部分，对已分离的成分进行定性和定量分析。

1.气相色谱联用气相色谱前端负责进行样品的成分分离，它的原理和常规的气相色谱一样，样品先进入进样口，然后由热膜蒸发器加热蒸发后进入毛细管柱，然后被推入到柱中进行分离。

柱中的化合物就此被分离出来，载气会将化合物携带到质谱中进行分析。

2.质谱分析质谱分析器则是将分离出来有机分子转化为气态的离子，并对其进行质量分析和图谱分析。

TA包括以下几个阶段：a. 离子化阶段质谱分析器的作用是通过激发高能电子将分离出来的有机分子转化为气态的离子，由于质谱分析器的不同，离子化方式也会有所区别。

GCMS工作原理一、引言GCMS（气相色谱质谱联用技术）是一种高效的分析方法，广泛应用于化学、生物、环境等领域。

本文将详细介绍GCMS的工作原理。

二、GCMS的基本构成GCMS系统主要由气相色谱仪（GC）和质谱仪（MS）两部分组成。

1. 气相色谱仪（GC）气相色谱仪主要由进样器、色谱柱、载气系统和检测器组成。

（1）进样器：将待分析样品通过自动或手动进样方式引入色谱柱中。

（2）色谱柱：是GCMS系统中的核心组件，用于分离混合物中的化合物。

色谱柱的选择根据需要分离的化合物性质来确定。

（3）载气系统：提供气相色谱分离过程中所需的载气，常用的载气有氮气、氢气和氦气。

（4）检测器：检测器根据化合物的性质选择，常用的检测器有火焰离子化检测器（FID）、电子捕获检测器（ECD）等。

2. 质谱仪（MS）质谱仪主要由离子源、质量分析器和检测器组成。

（1）离子源：将分离后的化合物转化为气态离子，常用的离子源有电子轰击离子源（EI）、化学电离离子源（CI）等。

（2）质量分析器：根据离子的质量-电荷比（m/z）对离子进行质量分析和分离。

常用的质量分析器有四极杆质谱仪、飞行时间质谱仪等。

（3）检测器：质谱仪常用的检测器有离子倍增器和荧光屏等。

三、GCMS的工作原理GCMS的工作原理可以分为样品进样、气相色谱分离、质谱分析和数据处理等几个步骤。

1. 样品进样样品进样是将待分析的样品引入GC系统的过程。

样品可以通过自动进样器或手动进样方式引入。

进样器会将样品蒸发并引入色谱柱中。

2. 气相色谱分离样品进入色谱柱后，根据化合物的挥发性和亲水性等性质，在色谱柱中发生分离。

不同化合物在色谱柱中停留的时间不同，从而实现对混合物的分离。

3. 质谱分析分离后的化合物进入质谱仪，首先经过离子源，被转化为气态离子。

离子进入质量分析器，根据其质量-电荷比进行分析和分离。

最后，离子经过检测器进行检测。

4. 数据处理GCMS系统通过数据处理软件对得到的数据进行处理和分析。

GC-MS工作原理GC-MS（气相色谱-质谱联用）是一种常用的分析技术，通过气相色谱和质谱的联用，可以实现对样品中化合物的分离和鉴定。

GC-MS的工作原理是基于样品份子在气相色谱柱中的分离和质谱仪器对分离后的化合物进行检测和鉴定。

下面将详细介绍GC-MS的工作原理。

一、气相色谱部份1.1 样品进样在GC-MS分析中，样品首先被注入气相色谱柱中。

通常采用进样口将样品注入气相色谱柱，样品在气相色谱柱中被分离成不同的化合物。

1.2 色谱柱分离气相色谱柱是GC-MS中的关键部份，化合物在色谱柱中根据其化学性质的不同而被分离。

分离后的化合物会逐一通过色谱柱，最终到达质谱仪器。

1.3 检测器检测在色谱柱分离后，化合物会进入检测器进行检测。

检测器会根据化合物的性质产生相应的信号，这些信号会被传递到质谱仪器进行分析。

二、质谱部份2.1 离子化在进入质谱仪器之前，化合物需要被离子化。

通常采用电离源将化合物转化为离子，以便在质谱仪器中进行进一步分析。

2.2 质谱分析离子化后的化合物会进入质谱仪器进行分析。

质谱仪器会根据化合物的质谱图谱进行鉴定，确定化合物的份子结构和相对含量。

2.3 数据处理质谱仪器生成的数据需要经过处理和解释。

通常采用专业的软件对数据进行处理，以得到准确的分析结果和化合物的鉴定。

三、GC-MS应用3.1 环境分析GC-MS广泛应用于环境领域，可以用于检测大气、水体和土壤中的各种污染物，为环境保护和监测提供重要数据支持。

3.2 食品安全在食品安全领域，GC-MS可以用于检测食品中的农药残留、添加剂和毒素，保障食品安全，保护消费者的健康。

3.3 药物分析GC-MS也被广泛应用于药物分析领域，可以用于药物的质量控制、药效成份的分析和药物代谢产物的检测。

四、GC-MS优势4.1 高灵敏度GC-MS具有非常高的灵敏度，可以检测到样品中极微量的化合物，适合于多种分析场景。

4.2 高分辨率GC-MS能够实现对复杂混合物的分离和鉴定，具有很高的分辨率和准确性。

ISQ 单四极杆GC/MS 的原理早在1957年霍姆斯（J.C.Holmes）和莫雷尔（F.A.Morrel）首次实现气质联用。

该仪器兼有色谱对混合物的快速分离，又有质谱对分子结构的鉴定功能，采用不同的扫描方式，可有效的去除干扰。

对于台式GC/MS 联用仪系统一般由五个部分组成,分别为：1. 进样部分；2. 离子源（对样品进行离子化，使其能被质量分析器所检测到）；3. 质量分析器（ISQ 上就是四极杆分析器）；4. 质量检测器；5. 数据分析系统。

如下图所示，这五个部分中离子源、质量分析器和质量检测器是处在高真空状态下。

1．进样部分对于质谱来说，进样仪器为气相色谱和直接进样杆。

而对于气相色谱来说，进样部分为进样口，下图即为分流式进样口的结构图。

对于进样口，用户日常接触的部件为进样垫、衬管等两项。

有关这两项的日常维护在本教材的第三部分仪器维护中将有详细介绍。

对于进样口的分类，一般常用的有分流进样；不分流进样；冷柱头直接进样；程序升温进样口(PTV)和填充柱进样口等。

对于残留分析，最为常用的进样口为不分流进样口。

在进样口端，对于气路一般有载气流入进气口，两路出气口分别为隔垫吹扫和分流管路。

2．离子源离子源的作用是将被分析的样品分子电离成带电的离子，并使这些离子再离子光学系统的作用下，汇聚成有一定几何形状和一定能量的离子束，然后进入质量分析器被分离。

有机质谱仪常用的离子源有：电子轰击电离源（Electron Impact Ionization Source，EI），上图结构即为EI 离子源；化学电离源（Chemical Ionization Source，CI），其中CI 又可以分成PCI（Positive Ion Chemical Ionization）和NCI（Negative Ion Chemical Ionization）；DCI（解析化学电离源：Desporption Chemical Ionization Source），FI（场致电离源：field ionization source）等。
