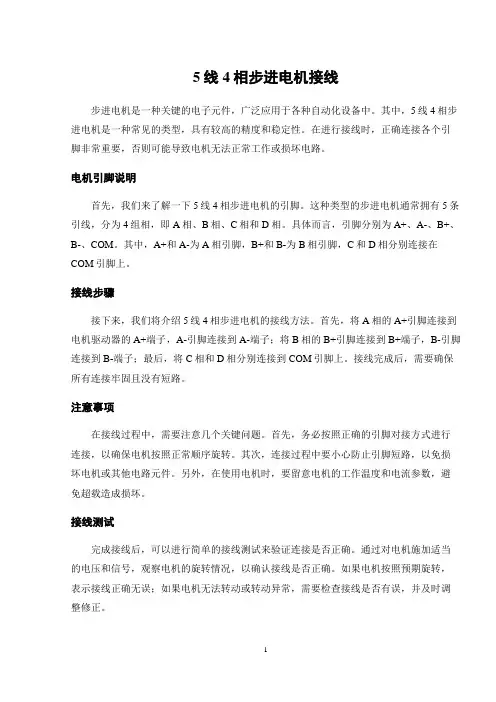

五线四相步进电机简介

5线4相步进电机接线步进电机是一种关键的电子元件，广泛应用于各种自动化设备中。

其中，5线4相步进电机是一种常见的类型，具有较高的精度和稳定性。

在进行接线时，正确连接各个引脚非常重要，否则可能导致电机无法正常工作或损坏电路。

电机引脚说明首先，我们来了解一下5线4相步进电机的引脚。

这种类型的步进电机通常拥有5条引线，分为4组相，即A相、B相、C相和D相。

具体而言，引脚分别为A+、A-、B+、B-、COM。

其中，A+和A-为A相引脚，B+和B-为B相引脚，C和D相分别连接在COM引脚上。

接线步骤接下来，我们将介绍5线4相步进电机的接线方法。

首先，将A相的A+引脚连接到电机驱动器的A+端子，A-引脚连接到A-端子；将B相的B+引脚连接到B+端子，B-引脚连接到B-端子；最后，将C相和D相分别连接到COM引脚上。

接线完成后，需要确保所有连接牢固且没有短路。

注意事项在接线过程中，需要注意几个关键问题。

首先，务必按照正确的引脚对接方式进行连接，以确保电机按照正常顺序旋转。

其次，连接过程中要小心防止引脚短路，以免损坏电机或其他电路元件。

另外，在使用电机时，要留意电机的工作温度和电流参数，避免超载造成损坏。

接线测试完成接线后，可以进行简单的接线测试来验证连接是否正确。

通过对电机施加适当的电压和信号，观察电机的旋转情况，以确认接线是否正确。

如果电机按照预期旋转，表示接线正确无误；如果电机无法转动或转动异常，需要检查接线是否有误，并及时调整修正。

总结5线4相步进电机是一种常见的步进电机类型，正确的接线方法对于电机的正常运行至关重要。

在进行接线时，需要仔细查看电机的引脚说明，并按照正确的顺序连接各个引脚。

在接线完成后，务必进行测试验证，确保电机可以正常运转。

通过正确的接线和使用方法，可以充分发挥步进电机的功能，实现各种自动化设备的精准控制。

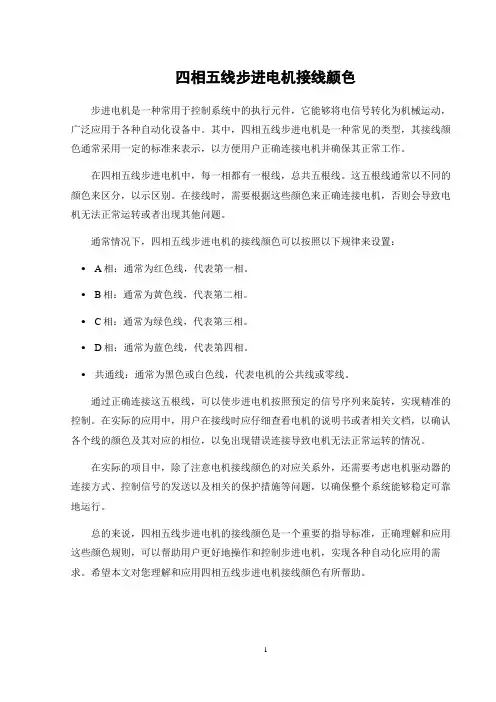

四相五线步进电机接线颜色
步进电机是一种常用于控制系统中的执行元件，它能够将电信号转化为机械运动，广泛应用于各种自动化设备中。

其中，四相五线步进电机是一种常见的类型，其接线颜色通常采用一定的标准来表示，以方便用户正确连接电机并确保其正常工作。

在四相五线步进电机中，每一相都有一根线，总共五根线。

这五根线通常以不同的颜色来区分，以示区别。

在接线时，需要根据这些颜色来正确连接电机，否则会导致电机无法正常运转或者出现其他问题。

通常情况下，四相五线步进电机的接线颜色可以按照以下规律来设置：
•A相：通常为红色线，代表第一相。

•B相：通常为黄色线，代表第二相。

•C相：通常为绿色线，代表第三相。

•D相：通常为蓝色线，代表第四相。

•共通线：通常为黑色或白色线，代表电机的公共线或零线。

通过正确连接这五根线，可以使步进电机按照预定的信号序列来旋转，实现精准的控制。

在实际的应用中，用户在接线时应仔细查看电机的说明书或者相关文档，以确认各个线的颜色及其对应的相位，以免出现错误连接导致电机无法正常运转的情况。

在实际的项目中，除了注意电机接线颜色的对应关系外，还需要考虑电机驱动器的连接方式、控制信号的发送以及相关的保护措施等问题，以确保整个系统能够稳定可靠地运行。

总的来说，四相五线步进电机的接线颜色是一个重要的指导标准，正确理解和应用这些颜色规则，可以帮助用户更好地操作和控制步进电机，实现各种自动化应用的需求。

希望本文对您理解和应用四相五线步进电机接线颜色有所帮助。

1。

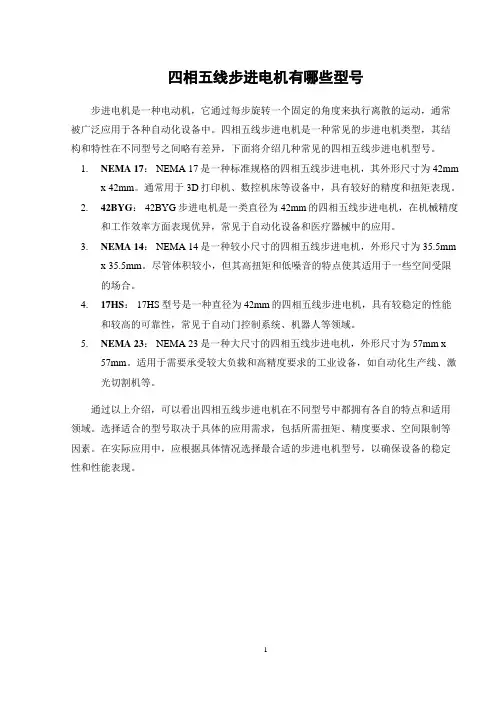

四相五线步进电机有哪些型号
步进电机是一种电动机，它通过每步旋转一个固定的角度来执行离散的运动，通常被广泛应用于各种自动化设备中。

四相五线步进电机是一种常见的步进电机类型，其结构和特性在不同型号之间略有差异，下面将介绍几种常见的四相五线步进电机型号。

1.NEMA 17： NEMA 17是一种标准规格的四相五线步进电机，其外形尺寸为42mm
x 42mm。

通常用于3D打印机、数控机床等设备中，具有较好的精度和扭矩表现。

2.42BYG： 42BYG步进电机是一类直径为42mm的四相五线步进电机，在机械精度
和工作效率方面表现优异，常见于自动化设备和医疗器械中的应用。

3.NEMA 14： NEMA 14是一种较小尺寸的四相五线步进电机，外形尺寸为35.5mm
x 35.5mm。

尽管体积较小，但其高扭矩和低噪音的特点使其适用于一些空间受限
的场合。

4.17HS： 17HS型号是一种直径为42mm的四相五线步进电机，具有较稳定的性能
和较高的可靠性，常见于自动门控制系统、机器人等领域。

5.NEMA 23： NEMA 23是一种大尺寸的四相五线步进电机，外形尺寸为57mm x
57mm。

适用于需要承受较大负载和高精度要求的工业设备，如自动化生产线、激光切割机等。

通过以上介绍，可以看出四相五线步进电机在不同型号中都拥有各自的特点和适用领域。

选择适合的型号取决于具体的应用需求，包括所需扭矩、精度要求、空间限制等因素。

在实际应用中，应根据具体情况选择最合适的步进电机型号，以确保设备的稳定性和性能表现。

1。

四相步进电机驱动电路及驱动程序设计我们用一个单片机控制多个步进电机指挥跳舞机器人的双肩、双肘和双脚伴着音乐做出各种协调舒缓充满感情的动作，荣获一等奖。

电路采用74373锁存，74LS244和ULN2003作电压和电流驱动，单片机（Atc52）作脉冲序列信号发生器。

程序设计基于中断服务和总线分时利用方式，实时更新各个电机的速度、方向。

整个舞蹈由运动数据所决定的一截截动作无缝连接而成。

本文主要介绍一下这个机器人的四相五线制步进电机驱动电路及程序设计.1、步进电机简介步进电机根据内部线圈个数不同分为二相制、三相制、四相制等。

本文以四相制为例介绍其内部结构。

图1为四相五线制步进电机内部结构示意图。

2、四相五线制步进电机的驱动电路电路主要由单片机工作外围电路、信号锁存和放大电路组成。

我们利用了单片机的I/O端口，通过74373锁存，由74LS244驱动，ULN2003对信号进行放大。

8个电机共用4bit I/O端口作为数据总线，向电机传送步进脉冲。

每个电机分配1bit的I/O端口用作74373锁存信号，锁存步进电机四相脉冲，经ULN2003放大到12V驱动电机运转。

电路原理图（部分）如图2所示。

（1）Intel 8051系列单片机是一种8位的嵌入式控制器，可寻址64K字节，共有32个可编程双向I/O口，分别称为P0～P3。

该系列单片机上集成8K的ROM，128字节RAM可供使用。

（2）74LS244为三态控制芯片，目的是使单片机足以驱动ULN2003。

ULN2003是常用的达林顿管阵列，工作电压是12V，可以提供足够的电流以驱动步进电机。

关于这些芯片的详细介绍可参见它们各自的数据手册。

（3）74373是电平控制锁存器，它可使多个步进电机共用一组数据总线。

我们用P1.0～P1.7作为8个电机的锁存信号输出端，见表1。

这是一种基于总线分时复用的方式，以动态扫描的方式来发送控制信号，这和高级操作系统里的多任务进程调度的思想一致。

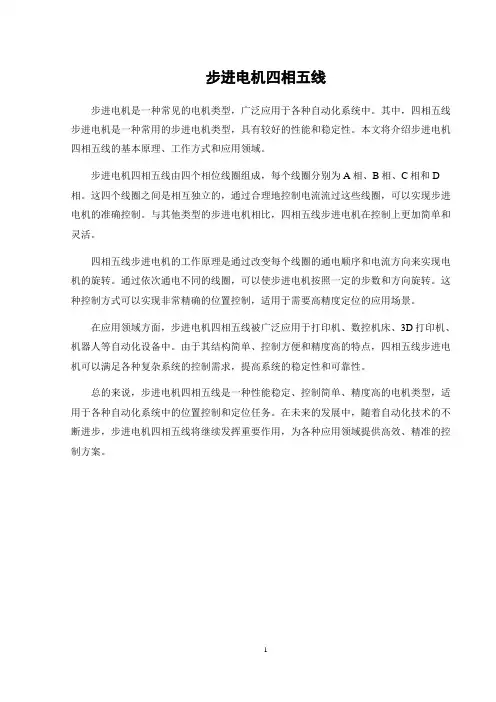

步进电机四相五线
步进电机是一种常见的电机类型，广泛应用于各种自动化系统中。

其中，四相五线步进电机是一种常用的步进电机类型，具有较好的性能和稳定性。

本文将介绍步进电机四相五线的基本原理、工作方式和应用领域。

步进电机四相五线由四个相位线圈组成，每个线圈分别为A相、B相、C相和D 相。

这四个线圈之间是相互独立的，通过合理地控制电流流过这些线圈，可以实现步进电机的准确控制。

与其他类型的步进电机相比，四相五线步进电机在控制上更加简单和灵活。

四相五线步进电机的工作原理是通过改变每个线圈的通电顺序和电流方向来实现电机的旋转。

通过依次通电不同的线圈，可以使步进电机按照一定的步数和方向旋转。

这种控制方式可以实现非常精确的位置控制，适用于需要高精度定位的应用场景。

在应用领域方面，步进电机四相五线被广泛应用于打印机、数控机床、3D打印机、机器人等自动化设备中。

由于其结构简单、控制方便和精度高的特点，四相五线步进电机可以满足各种复杂系统的控制需求，提高系统的稳定性和可靠性。

总的来说，步进电机四相五线是一种性能稳定、控制简单、精度高的电机类型，适用于各种自动化系统中的位置控制和定位任务。

在未来的发展中，随着自动化技术的不断进步，步进电机四相五线将继续发挥重要作用，为各种应用领域提供高效、精准的控制方案。

1。

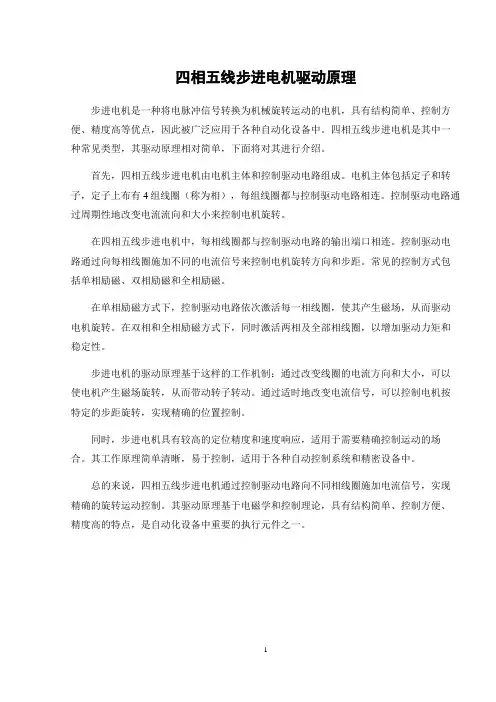

四相五线步进电机驱动原理
步进电机是一种将电脉冲信号转换为机械旋转运动的电机，具有结构简单、控制方便、精度高等优点，因此被广泛应用于各种自动化设备中。

四相五线步进电机是其中一种常见类型，其驱动原理相对简单，下面将对其进行介绍。

首先，四相五线步进电机由电机主体和控制驱动电路组成。

电机主体包括定子和转子，定子上布有4组线圈（称为相），每组线圈都与控制驱动电路相连。

控制驱动电路通过周期性地改变电流流向和大小来控制电机旋转。

在四相五线步进电机中，每相线圈都与控制驱动电路的输出端口相连。

控制驱动电路通过向每相线圈施加不同的电流信号来控制电机旋转方向和步距。

常见的控制方式包括单相励磁、双相励磁和全相励磁。

在单相励磁方式下，控制驱动电路依次激活每一相线圈，使其产生磁场，从而驱动电机旋转。

在双相和全相励磁方式下，同时激活两相及全部相线圈，以增加驱动力矩和稳定性。

步进电机的驱动原理基于这样的工作机制：通过改变线圈的电流方向和大小，可以使电机产生磁场旋转，从而带动转子转动。

通过适时地改变电流信号，可以控制电机按特定的步距旋转，实现精确的位置控制。

同时，步进电机具有较高的定位精度和速度响应，适用于需要精确控制运动的场合。

其工作原理简单清晰，易于控制，适用于各种自动控制系统和精密设备中。

总的来说，四相五线步进电机通过控制驱动电路向不同相线圈施加电流信号，实现精确的旋转运动控制。

其驱动原理基于电磁学和控制理论，具有结构简单、控制方便、精度高的特点，是自动化设备中重要的执行元件之一。

1。

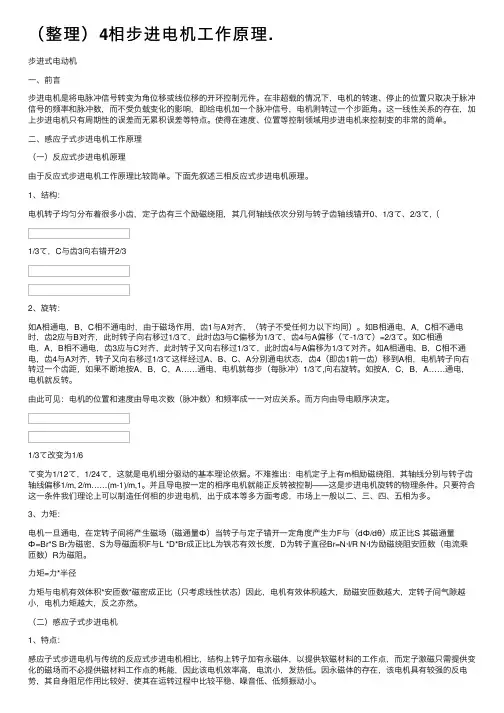

（整理）4相步进电机⼯作原理.步进式电动机⼀、前⾔步进电机是将电脉冲信号转变为⾓位移或线位移的开环控制元件。

在⾮超载的情况下，电机的转速、停⽌的位置只取决于脉冲信号的频率和脉冲数，⽽不受负载变化的影响，即给电机加⼀个脉冲信号，电机则转过⼀个步距⾓。

这⼀线性关系的存在，加上步进电机只有周期性的误差⽽⽆累积误差等特点。

使得在速度、位置等控制领域⽤步进电机来控制变的⾮常的简单。

⼆、感应⼦式步进电机⼯作原理（⼀）反应式步进电机原理由于反应式步进电机⼯作原理⽐较简单。

下⾯先叙述三相反应式步进电机原理。

1、结构：电机转⼦均匀分布着很多⼩齿，定⼦齿有三个励磁绕阻，其⼏何轴线依次分别与转⼦齿轴线错开0、1/3て、2/3て,（1/3て，C与齿3向右错开2/32、旋转：如A相通电，B，C相不通电时，由于磁场作⽤，齿1与A对齐，（转⼦不受任何⼒以下均同）。

如B相通电，A，C相不通电时，齿2应与B对齐，此时转⼦向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。

如C相通电，A，B相不通电，齿3应与C对齐，此时转⼦⼜向右移过1/3て，此时齿4与A偏移为1/3て对齐。

如A相通电，B，C相不通电，齿4与A对齐，转⼦⼜向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前⼀齿）移到A相，电机转⼦向右转过⼀个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。

如按A，C，B，A……通电，电机就反转。

由此可见：电机的位置和速度由导电次数（脉冲数）和频率成⼀⼀对应关系。

⽽⽅向由导电顺序决定。

1/3て改变为1/6て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。

不难推出：电机定⼦上有m相励磁绕阻，其轴线分别与转⼦齿轴线偏移1/m, 2/m……(m-1)/m,1。

并且导电按⼀定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。

只要符合这⼀条件我们理论上可以制造任何相的步进电机，出于成本等多⽅⾯考虑，市场上⼀般以⼆、三、四、五相为多。

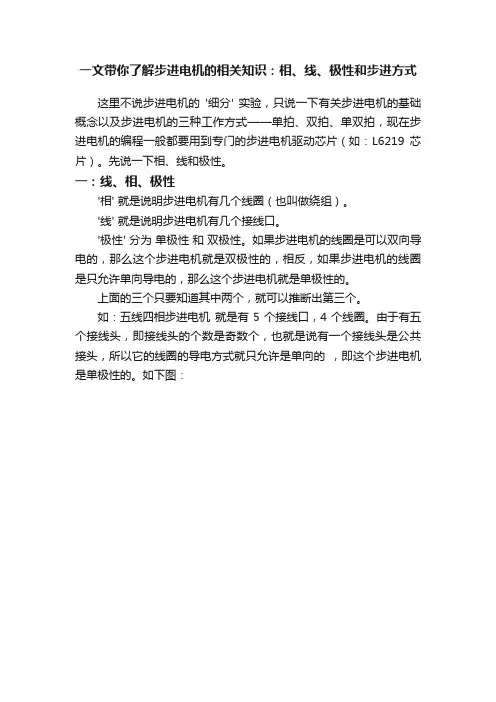

一文带你了解步进电机的相关知识：相、线、极性和步进方式这里不说步进电机的'细分' 实验，只说一下有关步进电机的基础概念以及步进电机的三种工作方式——单拍、双拍、单双拍，现在步进电机的编程一般都要用到专门的步进电机驱动芯片（如：L6219芯片）。

先说一下相、线和极性。

一：线、相、极性'相' 就是说明步进电机有几个线圈（也叫做绕组）。

'线' 就是说明步进电机有几个接线口。

'极性' 分为单极性和双极性。

如果步进电机的线圈是可以双向导电的，那么这个步进电机就是双极性的，相反，如果步进电机的线圈是只允许单向导电的，那么这个步进电机就是单极性的。

上面的三个只要知道其中两个，就可以推断出第三个。

如：五线四相步进电机就是有5个接线口，4个线圈。

由于有五个接线头，即接线头的个数是奇数个，也就是说有一个接线头是公共接头，所以它的线圈的导电方式就只允许是单向的，即这个步进电机是单极性的。

如下图：四线双极性步进电机就是有4个接线口，导电方式是允许双向的。

由于有四个接线口，且导电方式是双向的，所以这个步进电机是两相的。

二、步进电机的步进方式：单拍、双拍、单双拍1、单拍：（单四拍工作方式）单拍工作方式就是说每次只给一个线圈通电，通过改变每次通电的线圈从而使步进电机转动。

先说五线四相步进电机，假设它的四个线圈叫做A、B、C、D，那么在单拍工作方式下，线圈的通电方式依次是：A、B、C、D；然后是四线双极性步进电机，假设它的两个线圈叫做 A、B，那么在单拍工作模式下，线圈依次是：A、B、-A、-B；【注】A、B指的是A、B线圈通正向电流，-A、-B指的是A、B 线圈通反向电流。

由于五线四相步进电机无法通反向电流，所以只有A、B、C、D。

当然上面说的都仅仅只是理论，我们记忆的话自然有简便方法：下面是五线四相步进电机：下面是四线双极性步进电机：2、双拍：（双四拍工作方式）双拍工作方式就是：每次给两个线圈通电，通过改变通电的线圈从而使步进电机转动。

四相五线步进电机工作原理是什么在现代工业自动化控制系统中，步进电机作为一种常用的执行器件，广泛应用于各种机械设备中。

其中，四相五线步进电机作为一种常见类型的步进电机，其工作原理相对简单却极具效率和精度，因此备受青睐。

四相五线步进电机的基本结构和工作原理四相五线步进电机通常由电机本体、定子、转子、端子等部件组成。

在其内部，定子上包裹着绕有不同电流的四组线圈，而转子则是由多极永磁体构成。

通过合适的控制方法，可以实现步进电机的精确位置控制。

四相五线步进电机的工作原理主要基于磁场的相互作用。

当电流通过步进电机的各个线圈时，会在定子和转子之间产生磁场。

根据不同的电流激励组合，这些磁场的变化将导致电机的转子按固定的步距旋转，从而实现精确的位置调节。

步进电机的工作模式四相五线步进电机通常分为全步进和半步进两种工作模式。

在全步进模式下，电机按照固定的步距顺时针或逆时针旋转，每次只转动一个步距。

而在半步进模式下，电机每个步距可以再次细分为更小的步距，从而提高了电机的分辨率和位置控制的精度。

控制方法和应用领域为了实现对步进电机的精确控制，可以采用脉冲信号驱动的方法。

通过对不同组合的脉冲信号进行控制，可以使步进电机按照预定的步距旋转，实现所需的运动效果。

四相五线步进电机广泛应用于各种需要精确位置控制的场合，如数控机床、打印设备、医疗器械等。

其工作原理简单、结构紧凑、运行可靠，使其成为自动化控制系统中的重要组成部分。

未来发展趋势随着技术的不断发展，步进电机在控制精度、效率和稳定性方面有望进一步提升。

未来，步进电机有望在更多领域得到广泛应用，为工业自动化带来更多便利和效益。

总的来说，四相五线步进电机以其简单而高效的工作原理，在现代自动化控制系统中发挥着重要作用。

通过精确的控制和位置调节，它为各种机械设备的运行提供了可靠支持，推动了工业自动化的发展进程。

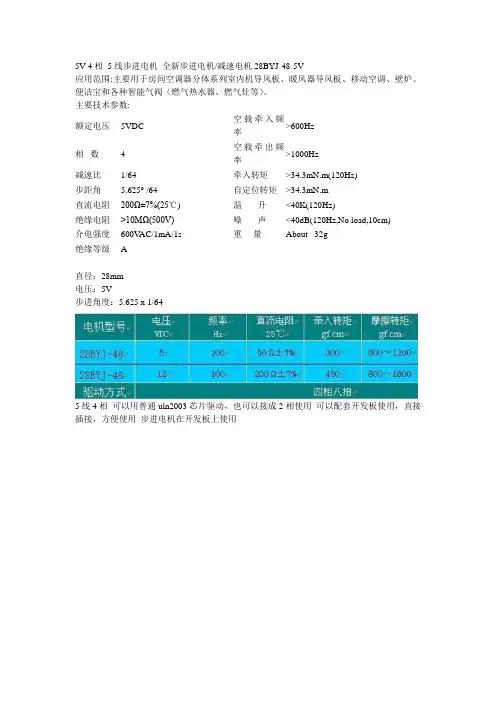

5V 4相5线步进电机全新步进电机/减速电机28BYJ-48-5V
应用范围:主要用于房间空调器分体系列室内机导风板、暖风器导风板、移动空调、壁炉、便洁宝和各种智能气阀（燃气热水器、燃气灶等）。

主要技术参数:
额定电压5VDC 空载牵入频
率
>600Hz
相数 4 空载牵出频
率
>1000Hz
减速比1/64 牵入转矩>34.3mN.m(120Hz)
步距角 5.625° /64 自定位转矩>34.3mN.m
直流电阻200Ω±7%(25℃) 温升<40K(120Hz)
绝缘电阻>10MΩ(500V)噪声<40dB(120Hz,No load,10cm)
介电强度600V AC/1mA/1s 重量About 32g
绝缘等级 A
直径：28mm
电压：5V
步进角度：5.625 x 1/64
5线4相可以用普通uln2003芯片驱动，也可以接成2相使用可以配套开发板使用，直接插接，方便使用步进电机在开发板上使用。

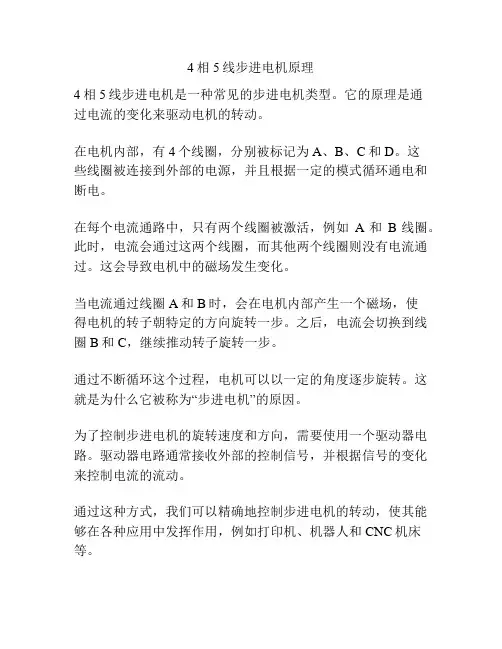

4相5线步进电机原理
4相5线步进电机是一种常见的步进电机类型。

它的原理是通
过电流的变化来驱动电机的转动。

在电机内部，有4个线圈，分别被标记为A、B、C和D。

这
些线圈被连接到外部的电源，并且根据一定的模式循环通电和断电。

在每个电流通路中，只有两个线圈被激活，例如A和B线圈。

此时，电流会通过这两个线圈，而其他两个线圈则没有电流通过。

这会导致电机中的磁场发生变化。

当电流通过线圈A和B时，会在电机内部产生一个磁场，使
得电机的转子朝特定的方向旋转一步。

之后，电流会切换到线圈B和C，继续推动转子旋转一步。

通过不断循环这个过程，电机可以以一定的角度逐步旋转。

这就是为什么它被称为“步进电机”的原因。

为了控制步进电机的旋转速度和方向，需要使用一个驱动器电路。

驱动器电路通常接收外部的控制信号，并根据信号的变化来控制电流的流动。

通过这种方式，我们可以精确地控制步进电机的转动，使其能够在各种应用中发挥作用，例如打印机、机器人和CNC机床等。

五线四相步进电机原理
嘿，朋友们！今天咱来唠唠五线四相步进电机原理。

这玩意儿啊，就像是一个特别勤劳的小工人，一步一步，有条不紊地工作着。

你看啊，五线四相步进电机，它有五条线和四个相位。

这就好像是一个小团队，五条线就是团队里的成员，而四个相位呢，就是他们要完成的不同任务阶段。

当电流通过这些线的时候，就像是给这个小团队下达了命令，让他们开始行动啦！电机就会按照特定的顺序和节奏，一步一步地转动起来。

这感觉是不是很神奇？就好像是在跳一场精心编排的舞蹈一样。

比如说，其中一个相位被激活了，电机就会转动一小步。

然后呢，再切换到下一个相位，它又会接着转动。

就这么一步一步地，电机就能够实现精确的转动啦！这可比那些毛手毛脚的家伙厉害多了吧。

想想看，如果我们的生活中没有这种精确控制的电机，那会变成啥样呢？很多机器可能都没法正常工作了呀！比如那些需要精确移动的设备，没有了五线四相步进电机，那不就乱套了嘛！
而且哦，这种电机还特别耐用呢！它就像是一个不知疲倦的小强，一直努力工作着。

只要你给它合适的条件，它就能一直乖乖地为你服务。

它的应用范围那可广了去了！在各种自动化设备里都能看到它的身影。

这不就像是一个全能选手嘛，哪里需要它，它就出现在哪里。

你说它厉不厉害？是不是很值得我们好好去研究和了解一下呀？所以啊，可别小瞧了这五线四相步进电机哦！它虽然看起来不起眼，但在很多地方都发挥着大作用呢！它就是这样一个默默奉献的小能手，为我们的生活和工作带来了很多便利呀！
原创不易，请尊重原创，谢谢!。

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单以三相步进电机为例，其结构示意图如下图所示：当某一相绕组通电时，与之对应的两个磁极形成N极和S极，产生磁场与转子形成磁路。

当通电的一相对应的定子和转子的齿未对齐时，则在磁场的作用下，转子将转动一定的角度，使转子和定子的齿相互对齐。

同时该相的定子和转子的齿对齐后，相邻两相的齿又变成没有对齐，这时再对错磁相进行通电，又会转动一定的角度。

依次对各相通电，就会使步进电机连续转动。

可见错齿是使步进电机旋转的原理。

电机的定子上有6个等间距的磁极A、C′、B、A′、C、B′，相对两个磁极形成一相（A－A′、B－B′、C－C′），相邻的两个磁极之间夹角为60°，每个磁极上有5个分布均匀的矩形小齿。

电机的转子上共有40个矩形小齿均匀地分布在圆周上，相邻两个小齿之间的夹角为9°。

由于相邻的定子磁极之间的夹角为60°，而定子和转子的齿宽和齿距都相同，所以定子磁极所对应的转子上的小齿数为个，这样一来，定子和转子就存在错齿现象。

相数：产生不同对极N、S磁场的激磁线圈对数，也即电机内部的线圈组数，常用m表示。

目前常用的有二相、三相、四相、五相步进电机。

电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72° 。

拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即 A-AB-B-BC-C-CD-D-DA-A。

4相5线步进电机原理小伙伴，今天咱们来唠唠4相5线步进电机的原理呀。

咱先来说说啥是步进电机呢？你可以把它想象成一个特别听话的小助手，你让它走几步它就走几步，精确得很呢。

这4相5线步进电机啊，就像是一个有着独特规则的小舞者。

这4相呢，就好比是这个小舞者的四种不同的舞蹈动作。

每一个相就代表着一种特定的磁场状态。

你看啊，电机里面有定子和转子，定子就像是舞台，转子就像是在舞台上跳舞的小演员。

这4相产生的磁场就像是舞台上不同的灯光效果，吸引着转子这个小演员做出相应的动作。

那5线又是啥呢？其中有一根线是公共线，就像是这个小舞者的能量供应线，其他的4根线呢，就分别对应着那4相啦。

当我们给不同的线通电的时候，就会产生不同的磁场组合。

比如说，当我们给某一相通电的时候，就会产生一个磁场，这个磁场就会拉着转子转到一个特定的位置。

就像舞台上亮起了一束光，小演员就会朝着那束光的方向走过去。

然后呢，我们再改变通电的相，新的磁场又产生了，转子又会朝着新的磁场方向转动一点。

这就一步一步地实现了电机的转动。

你可能会想，这转子咋就这么听话呢？哈哈，这是因为转子是被磁场吸引着的呀。

它就像一个小磁体，总是想让自己处在磁场最舒服的位置。

而且啊，这种电机的好处就是它的转动是离散的，不是那种连续滑溜溜的转动。

这就意味着我们可以精确地控制它转动的角度。

想象一下，你在指挥这个小电机跳舞。

你给它一个通电的信号，它就按照你设定的步伐动一下。

如果我们连续地按照一定的顺序给这4相通电，这个电机就会持续地转动起来，就像小舞者开始了一段精彩的舞蹈表演。

它在很多地方都超级有用呢。

像打印机里的打印头移动啊，那些小小的精密移动很多时候就是靠这种步进电机来完成的。

还有在一些小型的自动化设备上，它就像一个小小的、精确的动力源。

在这个电机里，磁场的变化就像是魔法一样。

每一次磁场的切换，都像是在给转子发送一个新的指令。

而且这种电机还有不同的步距角呢。

步距角就是它每一步转动的角度。

四相五线步进电机工作原理
步进电机是一种控制准确的电动执行器，因其结构简单、精度高、可控性强等优点而
被广泛应用于机械传动控制领域。

在步进电机中，最常见的是四相五线步进电机。

本文将
介绍四相五线步进电机的工作原理。

四相五线步进电机由转子和定子两部分组成。

定子上有四个电磁线圈，分别标记为A，B，C，D，每个线圈之间相隔90度，两两相对且同轴布置。

定子的磁极数通常是8或16。

转子由钢芯和磁铁轴组成，磁铁轴中心和定子中心对准，并在其表面上镶嵌着南北极磁
铁。

当四相五线步进电机工作时，通过控制器发出一定的脉冲信号，使四组线圈按规定的
顺序依次通电。

每通一次电，对应的线圈就会产生磁场，它会与转子上的磁极相互作用，
使转子顺时针或逆时针转动，每次转动的角度取决于定子磁极数和转子磁极数之间的关
系。

如图所示，假设四个线圈依次为A、B、C、D，1、2、3、4分别表示控制器脉冲信号的流经顺序。

当1、2、3、4脉冲信号依次流经时，线圈A、B、C、D按时序依次通电，分别
产生磁场，使转子向右偏转一个定子极距角度。

当脉冲信号的流经顺序为1、3、2、4时，线圈A、C、B、D依次通电，分别产生磁场，使转子向左偏转一个定子极距角度。

当电机需要运行时，控制器通过改变发出的脉冲信号的流经顺序使磁场产生不断的转动，实现电机的控制。

1、概念步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

【开环控制系统：不将控制的结果反馈回来影响当前控制的系统举例：打开灯的开关——按下开关后的一瞬间，控制活动已经结束，灯是否亮起已对按开关的这个活动没有影响；投篮——篮球出手后就无法再继续对其控制，无论球进与否，球出手的一瞬间控制活动即结束。

闭环控制系统：可以将控制的结果反馈回来与希望值比较，并根据它们的误差调整控制作用的系统举例：调节水龙头——首先在头脑中对水流有一个期望的流量，水龙头打开后由眼睛观察现有的流量大小与期望值进行比较，并不断的用手进行调节形成一个反馈闭环控制；骑自行车——同理，不断的修正行进的方向与速度形成闭环控制。

开环闭环的区别：1、有无反馈；2、是否对当前控制起作用。

开环控制一般是在瞬间就完成的控制活动，闭环控制一定会持续一定的时间，可以借此判断，投篮第一次投篮投近了第二次投的时候用力一些，这也是一种反馈但不会对第一次产生影响了，所以是开环控制】步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。

【所谓时序，就是内存的时钟周期数值，脉冲信号经过上升再下降，到下一次上升之前叫做一个时钟周期，随着内存频率提升，这个周期会变短。

例如CL9的意思就是CL这个操作的时间是9个时钟周期。

时序电路，是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。

四相五线步进电机工作原理是什么意思步进电机是一种常用的电机类型，其中四相五线步进电机是其中一种常见类型。

它的工作原理主要通过电磁场的变化来控制旋转步进角，从而实现精确的位置控制。

首先，我们来了解一下四相五线步进电机的基本结构。

这种电机包含四个线圈（相），每个线圈都连接到电源，称为A、B、C、D相。

此外，还有一个共同的中心引线，使其成为五线步进电机。

通过控制这些线圈的电流来产生磁场，从而驱动电机转动。

在四相五线步进电机中，当电流依次通过A相、B相、C相、D相，并按照特定的顺序流过各线圈时，会产生旋转磁场。

这种磁场的变化会引起电机转子按一定步距进行旋转，每一步的角度取决于电机的结构和步距角度。

通过不断地改变电流的流向和大小，可以实现电机精确的位置控制和旋转。

步进电机的工作原理也与步进角息息相关。

步进角是指电机每次接收一个脉冲信号后转动的角度，它取决于电机的结构和驱动方式。

在四相五线步进电机中，步进角通常为1.8度（360度/200步），也有的为0.9度（360度/400步）。

这意味着，通过控制输入的脉冲数量，可以精准地控制电机的旋转角度。

除了精确的位置控制，四相五线步进电机还具有一些其他特点。

例如，它没有换向器，只需要一个脉冲信号或方向信号就可以实现运转，这样简化了控制电路的设计。

此外，步进电机由于没有惯性，所以启动、停止响应速度快，能够很好地适用于对运动控制精度和速度要求较高的场合。

尽管四相五线步进电机在位置控制和速度控制方面有诸多优势，但也存在一些局限性。

例如，在高速运转时容易产生共振和震动现象，需要采取一些措施来避免。

此外，步进电机的输出功率相对较小，通常用于需要低功率、高精度控制的场合。

综上所述，四相五线步进电机是一种通过控制电流变化来实现位置控制的电机类型。

其基本工作原理是通过改变线圈的电流产生磁场，从而驱动电机旋转。

通过控制脉冲信号数量和方向，可以精确地控制电机的转角和位置。

步进电机在工业自动化、医疗设备、机械设备等领域有着广泛的应用前景，为自动化控制系统提供了一种有效的驱动方式。

五项四线步进电机原理
步进电机是一种常见的电机类型，其原理是通过电磁学的基本原理实现转动。

五项四线步进电机是步进电机中的一种，其结构和工作原理相对复杂一些。

下面将简要介绍五项四线步进电机的原理以及其工作方式。

五项四线步进电机结构
五项四线步进电机包括定子和转子两部分。

定子部分包含五个独立的电磁线圈，每个线圈都与电源相连，使得电流可以流过。

而转子部分则包含永久磁体，通过调节定子线圈通电情况，可以产生磁场相互作用，从而实现电机的转动。

五项四线步进电机原理
五项四线步进电机的原理基于电磁学的法拉第电磁感应定律和楞次定律。

当通过定子线圈通电时，会产生磁场，磁场与转子部分的永久磁体相互作用，导致转子发生转动。

通过依次通电五个线圈，可以使电机顺时针或逆时针旋转。

五项四线步进电机的工作方式
五项四线步进电机的工作方式通常通过驱动电路来实现。

驱动电路会依次控制五个线圈的通电情况，从而控制电机的转动。

通过适当的脉冲信号输入，可以精确地控制电机的旋转角度和速度。

五项四线步进电机的应用
五项四线步进电机由于其精准的控制能力和较高的转动精度，被广泛应用于打印机、继电器、医疗设备等领域。

在这些领域中，电机需要精确地转动到指定的位置，五项四线步进电机正好满足了这一需求。

结语
五项四线步进电机作为一种精密的驱动装置，在现代工业中扮演着重要的角色。

通过深入理解其原理和工作方式，可以更好地应用和优化这种电机，为各行业的自动化和
智能化提供支持。

希望本文的介绍能够对读者有所帮助，让大家对五项四线步进电机有更深入的了解。

四相五线步进电机正反转在工业自动化领域中，步进电机作为一种常见的执行元件，广泛应用于各种设备和系统中，其正反转控制是控制系统中的基础操作之一。

本文将介绍四相五线步进电机的正反转原理和控制方法。

步进电机简介四相五线步进电机是一种常见的步进电机类型，其结构简单，控制方式灵活，适用性广泛。

步进电机通常由定子和转子两部分组成，通过施加不同相序的电流来控制其转动，实现精准的位置控制。

正转原理步进电机的正转是指电机按照设定的方向顺时针旋转的过程。

四相五线步进电机的正转原理是通过依次激励不同相线上的电流，使得电机按照既定的步距角度进行运动。

具体的控制方法是根据电机的相序表，按照顺时针的顺序依次通电，从而驱动电机正转。

反转原理步进电机的反转是指电机按照设定的方向逆时针旋转的过程。

反转原理与正转类似，也是通过依次激励不同相线上的电流，但顺序是相反的。

通过逆时针的相序表，依次通电来控制电机反转。

控制方法控制步进电机的正反转通常采用专门的驱动器或控制器。

通过控制器发送指令信号，驱动器按照设定的顺序和时间给步进电机施加电流，从而实现正反转功能。

在控制过程中，需要考虑步进电机的步距角度、速度和加减速度等参数，以实现精准的控制。

应用领域四相五线步进电机的正反转控制广泛应用于各种设备和系统中，如数控机床、印刷设备、纺织机械、工业机器人等。

通过控制步进电机的转动，可以实现精确的位置控制和运动控制，提高生产效率和产品质量。

总结四相五线步进电机是一种常见且实用的步进电机类型，其正反转控制是工业自动化中的重要应用之一。

掌握步进电机的正反转原理和控制方法，对于工程师和技术人员来说至关重要。

希望本文对读者有所帮助，谢谢！以上就是本文关于四相五线步进电机正反转的介绍，希望能对您有所帮助。
