步进电机工作原理步进电机是一种将电脉冲信号转化为机械转动的电动机。
它具有精确的位置控制、高转矩和快速响应的特点，被广泛应用于自动化控制系统中。
步进电机的工作原理基于磁场与电流之间的相互作用。
它由一个或多个定子线圈和一个旋转的转子组成，通过控制定子线圈通电和断电来实现精确的旋转运动。
1. 简介步进电机可以分为两种类型：永磁式步进电机和混合式步进电机。
永磁式步进电机由一个旋转的永磁体和一组定子线圈组成，通过改变定子线圈中的电流方向来控制旋转方向。
混合式步进电机结合了永磁式和可变磁阻式两种原理，具有更高的分辨率和更大的扭矩。
2. 工作原理步进电机通过在定子线圈中施加脉冲信号来实现旋转运动。
每个脉冲信号使得定子线圈中产生一个特定的磁场方向，这个磁场将与转子上的磁场相互作用，从而产生转矩。
步进电机的转子上通常有一组磁极，每个极对应一个角度。
当脉冲信号施加在定子线圈上时，定子线圈中的电流会在磁铁中产生一个特定的磁场。
这个磁场与转子上的磁极相互作用，使得转子旋转到一个新的角度。
3. 步进角和步进模式步进电机的旋转是按照一定的角度进行的，这个角度称为步进角。
步进角取决于步进电机的结构和驱动方式。
常见的步进电机有1.8度、0.9度和0.45度等。
步进电机可以以不同的方式工作，称为步进模式。
常见的步进模式有全步进模式（Full Step）、半步进模式（Half Step）和微步进模式（Microstep）等。
在全步进模式下，每个脉冲信号使得转子旋转一个完整的步进角；在半步进模式下，每个脉冲信号使得转子旋转半个步进角；在微步进模式下，每个脉冲信号使得转子旋转一个更小的角度。
4. 驱动电路步进电机需要一个驱动电路来控制定子线圈的通断。
常见的驱动电路有双极性和单极性两种。
双极性驱动电路使用H桥电路来实现正反转。
它通过控制四个开关的状态来改变定子线圈中的电流方向，从而控制旋转方向。
双极性驱动电路简单可靠，适用于大多数步进电机。

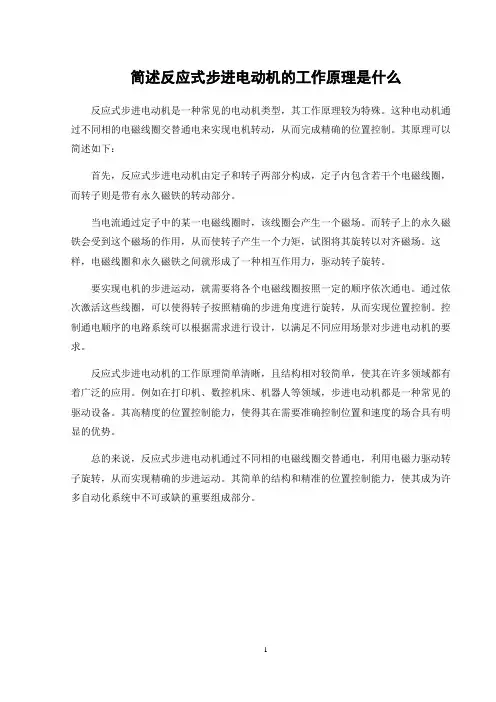

简述反应式步进电动机的工作原理是什么
反应式步进电动机是一种常见的电动机类型，其工作原理较为特殊。
这种电动机通过不同相的电磁线圈交替通电来实现电机转动，从而完成精确的位置控制。
其原理可以简述如下：
首先，反应式步进电动机由定子和转子两部分构成，定子内包含若干个电磁线圈，而转子则是带有永久磁铁的转动部分。
当电流通过定子中的某一电磁线圈时，该线圈会产生一个磁场。
而转子上的永久磁铁会受到这个磁场的作用，从而使转子产生一个力矩，试图将其旋转以对齐磁场。
这样，电磁线圈和永久磁铁之间就形成了一种相互作用力，驱动转子旋转。
要实现电机的步进运动，就需要将各个电磁线圈按照一定的顺序依次通电。
通过依次激活这些线圈，可以使得转子按照精确的步进角度进行旋转，从而实现位置控制。
控制通电顺序的电路系统可以根据需求进行设计，以满足不同应用场景对步进电动机的要求。
反应式步进电动机的工作原理简单清晰，且结构相对较简单，使其在许多领域都有着广泛的应用。
例如在打印机、数控机床、机器人等领域，步进电动机都是一种常见的驱动设备。
其高精度的位置控制能力，使得其在需要准确控制位置和速度的场合具有明显的优势。
总的来说，反应式步进电动机通过不同相的电磁线圈交替通电，利用电磁力驱动转子旋转，从而实现精确的步进运动。
其简单的结构和精准的位置控制能力，使其成为许多自动化系统中不可或缺的重要组成部分。
1。
步进电机和直流无刷电机内部结构
步进电机和直流无刷电机是常见的两种电机类型，它们在内部结构上有一些区别。
1. 步进电机的内部结构：
步进电机由定子、转子、磁路和绕组等组成。
定子通常是由磁铁或电磁铁制成，用于产生磁场。
转子通常是由带有磁性材料的齿轮或磁铁制成，围绕着定子旋转。
步进电机中的绕组被连到外部的电源，从而使电机产生磁场并实现旋转。
步进电机的转子以步进的方式运动，每次接收一个控制信号就会迈进一个固定的角度。
2. 直流无刷电机的内部结构：
直流无刷电机由永磁体、定子、转子和电子元件等组成。
永磁体通常由强磁性材料制成，用于产生磁场。
定子是包含绕组的部分，它的绕组被连接到外部电源，使电机产生磁场。
转子通常由带有磁性材料的永磁体制成，并通过与定子磁场的相互作用来旋转。
直流无刷电机的电子元件负责控制定子绕组的电流，以实现转子的旋转控制。
总的来说，步进电机是一种根据控制信号进行精确步进运动的电机，而直流无刷电机则通过电子元件控制定子电流，实现平滑的旋转运动。
这两种电机在不同的应用场景中有着各自的优势和特点。
步进电机工作过程
步进电机是一种常见的电机类型，广泛应用于各种机械和电子设备中，其工作原理相对简单而又高效。
步进电机的工作过程由以下几个关键部分组成：电机结构、磁场分布、驱动电路和控制信号。
首先，步进电机的结构通常包括定子和转子两部分。
定子部分包括电磁线圈，通常由多组绕组组成，这些绕组根据特定的规则连接在一起。
而转子部分通常包括一定数量的磁极，这些磁极使得电机在工作时能够旋转。
其次，步进电机的工作过程与磁场分布息息相关。
通过在电磁线圈中施加电流，产生磁场，当电流改变时，磁场的极性也随之改变。
定子的磁场与转子的磁极之间相互作用，从而产生一个转矩，驱动转子旋转。
通过控制电流的大小和方向，可以有效地控制步进电机的运动。
第三，步进电机的驱动电路起着关键作用。
驱动电路主要用于控制电流的流向和大小，以实现电机的旋转。
经典的步进电机驱动电路一般由功率场效应管、脉宽调制芯片、限流电阻等组成，通过这些元件实现了对步进电机的精准控制。
最后，控制信号是步进电机工作的命令。
通过合理的控制信号，可以控制步进电机的旋转速度、旋转方向和移动步长等参数。
控制信号通常由微控制器或专门的步进电机控制器生成，根据需要调整输出信号的频率和占空比，从而精确控制步进电机的运动。
总的来说，步进电机的工作过程可以简单概括为：根据输入的控制信号，通过驱动电路控制电流的大小和方向，产生磁场与磁极之间的相互作用，从而产生转矩，驱动电机旋转。
步进电机以其精准的位置控制和高效的运动方式，在各种应用中都有着广泛的应用前景。
1。
试阐述步进电动机的基本结构和工作原理。
一、步进电动机的基本结构
步进电动机是一种线性电机，它由定子、转子和联结的三部分组成。
定子部分包括有一系列的磁铁，这些磁铁的排列构成一个阶梯形状。
转子部分由一个旋转的磁铁组成，磁铁的阶梯状的结构与定子相同，这样定子和转子在磁场中才会产生作用力。
最后，联结部分包括有控制器，这个控制器的作用是控制定子和转子之间的联结。
二、步进电动机的工作原理
步进电动机的工作原理是通过定子和转子之间的磁场作用力来驱动转子的旋转。
当定子磁场的方向改变时，转子会受到相应的作用力，从而转动。
如果定子和转子之间的磁场方向相同，则转子不会旋转，这就是步进电动机的工作原理。
- 1 -。
步进电机控制步进电动机一、步进电动机的组成和种类二、步进电动机的工作原理2.1.1B'B'C'C'这种工作方式下这种工作方式下，，三个绕组依次通电一次为一个循环周期个循环周期，，一个循环周期包括三个工作脉冲一个循环周期包括三个工作脉冲，，所以称为三相单三拍工作方式以称为三相单三拍工作方式。
按A →B →C →A →……的顺序给三相绕组轮流通电轮流通电，，转子便一步一步转动起来转子便一步一步转动起来。
每一拍转过30°(步距角步距角))，每个通电循环周期每个通电循环周期(3(3(3拍拍)转过90°(一个齿距角一个齿距角))。
2.1 2.1 步进电动机步进电动机步进电动机结构与工作原理结构与工作原理2.1.2 三相六拍按A →AB →B →BC →C →CA 的顺序给三相绕组轮流通电序给三相绕组轮流通电。
这种方式可以获得更精确的控制特性获得更精确的控制特性。
4123齿与A、A' 对齐对齐。
对齐,,又转324齿与B、B´对齐三相反应式步进电动机的一个通电循环周期如下期如下：：A →AB →B →BC →C →CA ，每个循环周期分为六拍环周期分为六拍。
每拍转子转过15°（步距角步距角），），），一一个通电循环周期环周期((6拍)转子转过90°(齿距角齿距角))。
与单三拍相比与单三拍相比，，六拍驱动方式的步进角更小，更适用于需要精确定位的控制系统中更适用于需要精确定位的控制系统中。
2.1.3 三相双三拍按AB→BC→CA的顺序给三相绕组轮流通每拍有两相绕组同时通电。
电。
每拍有两相绕组同时通电。
B'C'B'C'B'C'360°电机转动的电机转动的工作原理演示工作原理演示总结总结：：错齿是步进电动机旋转的根本原因齿距角是齿距角是99°；定子仍是6个磁极个磁极，，但每个磁极表面加工有五个和转子一样的齿面加工有五个和转子一样的齿。
步进电动机的工作原理及驱动方法步进电动机是一种将电脉冲信号转换成角位移或线位移的机电元件。
步进电动机的输入量是脉冲序列，输出量则为相应的增量位移或步进运动。
正常运动情况下，它每转一周具有固定的步数；做连续步进运动时，其旋转转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。
由于步进电动机能直接接受数字量的控制，所以特别适宜采用微机进行控制。
1.步进电动机的种类目前常用的有三种步进电动机：(1)反应式步进电动机(VR)。
反应式步进电动机结构简单，生产成本低，步距角小；但动态性能差。
(2)永磁式步进电动机(PM)。
永磁式步进电动机出力大，动态性能好；但步距角大。
(3)混合式步进电动机(HB)。
混合式步进电动机综合了反应式、永磁式步进电动机两者的优点，它的步距角小，出力大，动态性能好，是目前性能最高的步进电动机。
它有时也称作永磁感应子式步进电动机。
2.步进电动机的工作原理图1 三相反应式步进电动机的结构示意图1——定子 2——转子 3——定子绕组{{分页}}图1是最常见的三相反应式步进电动机的剖面示意图。
电机的定子上有六个均布的磁极，其夹角是60º。
各磁极上套有线圈，按图1连成A、B、C三相绕组。
转子上均布40个小齿。
所以每个齿的齿距为θ=360º/40=9º，而定子每个磁极E的极弧上也有5个小齿，且定子和转子的齿距和齿宽均相同。
由于定子和转子的小齿数目分别是30和40，其比值是一分数，这就产生了所谓的齿错位的情况。
若以A相磁极小齿和转子的小齿对齐，如图1，那么B相和C相磁极的齿就会分别和转子齿相错三分之一的齿距，即3º。
因此，B、C极下的磁阻比 A磁极下的磁阻大。
若给B相通电，B相绕组产生定子磁场，其磁力线穿越B相磁极，并力图按磁阻最小的路径闭合，这就使转子受到反应转矩（磁阻转矩）的作用而转动，直到B磁极上的齿与转子齿对齐，恰好转子转过3º；此时A、C磁极下的齿又分别与转子齿错开三分之一齿距。
步进电动机的工作原理
步进电动机：又称为脉冲电动机，是一种将电脉冲信号转换成相应角位移或线位移的电动机。
当步进电动机驱动器接收到一个脉冲信号（来自控制器），它就驱动步进电动机按设定的方向转动一个固定的角度（称为步距角），它的旋转是以固定的角度一步一步运行的。
步进电机基于最基本的电磁铁原理，它是一种可以自由回转的电磁铁，步进电机动作原理是依靠气隙磁导的变化来产生电磁转矩。
当电流流过定子绕组时，定子绕组产生一矢量磁场。
该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致，当定子的矢量磁场旋转一个角度，转子也随着该磁场转一个角度，每输入一个电脉冲，电动机转动一个角度前进一步，它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比，改变绕组通电的顺序，电机就会反转。
所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。
步进电动机的结构与工作原理
步进电机是利用电磁铁原理，将脉冲信号转换成线位移或角位移的电机。
每来一个电脉冲，电机转动一个角度，带动机械移动一小段距离。
步进电动机
步进机将脉冲信号转换为角位移或线位移。
主要要求：动作灵敏、准确、重量轻、体积小、运行可靠、耗电少等。
步进电动机的特点：
(1)来一个脉冲，转一个步距角。
(2)控制脉冲频率，可控制电机转速。
(3)改变脉冲顺序，改变方向。
步进电动机的种类
根据励磁式方式的不同分为：反应式、永磁式和混合式（又叫感应子式）三种。
反应式步进电机的应用较多。
下面以反应式步进电机为例说明步进电机的结构和工作原理。
图7-20 （a）三相反应式步进电动机工作原理图
A 相通电，A 方向的磁通经转子形成闭合回路。
若转子和磁场轴线方向原有一定角度，则在磁场的作用下，转子被磁化，吸引转子，使转子的位置力图使通电相磁路的磁阻最小，使转、定子的齿对齐停止转动。
A 相通电使转子1、3齿和AA' 对齐。
图7-20 （b）三相反应式步进电动机工作原理图
同理，B相通电，转子2、4齿和B相轴线对齐，相对A相通电位置转30；
图7-20 （c）三相反应式步进电动机工作原理图
最后，C相通电，转子1、3齿和C相轴线对齐，相对B相通电比较，转子再次转动30。
步进电动机的结构
步进机主要由两部分构成：定子和转子。
它们均由磁性材料构成，以三相为例其定子和转子上分别有六个、四个磁极。
步进电动机结构简图
定子的六个磁极上有控制绕组，两个相对的磁极组成一相。
注意：这里的相和交流电中的“相”的概念不同。
步进机通的是直流电脉冲，这主要是指线图的联接和组数的区别。
图7-22 三相反应式步进电动机结构原理图
步进电动机工作方式
(以三相步进电机为例)步进电机的工作方式可分为：三相单三拍、三相六拍、三相双三拍等。
一、三相单三拍
三相绕组中的通电顺序为：
这种工作方式，因三相绕组中每次只有一相通电，而且，一个循环周期共包括三个脉冲，所以称三相单三拍。
三相单三拍的特点：
1）每来一个电脉冲，转子转过30。
此角称为步距角，用b表示。
2）转子的旋转方向取决于三相线圈通电的顺序，改变通电顺序即可改变转向。
