中华人民共和国电力行业标准220～500kV电力系统故障动态记录DL/T553—94技术准则中华人民共和国电力工业部1994-11-07批准1995-04-01实施1电力系统的动态记录电力系统的动态记录分三种不同的功能。
1.1高速故障记录要求记录因短路故障或系统操作引起的、由线路分布参数参与作用在线路上出现的电流及电压暂态过程，主要用于检测新型高速继电保护及安全自动装置的动作行为，也可用以记录系统操作过电压和可能出现的铁磁谐振现象。
其特点是：采样速度高，一般采样频率不小于5kHz；全程记录时间短，例如不大于1s。
1.2故障动态过程记录记录因大扰动引起的系统电流、电压及其导出量，如有功功率、无功功率以及系统频率的全过程变化现象。
主要用于检测继电保护与安全自动装置的动作行为，了解系统暂(动)态过程中系统中各电参量的变化规律，校核电力系统计算程序及模型参数的正确性。
其特点是采样速度允许较低，一般不超过1.0kHz，但记录时间长，要直到暂态和频率大于0.1Hz的动态过程基本结束时才终止。
已在系统中普遍采用的各种类型的故障录波器及事件顺序记录仪均属于此一类别。
1.3长过程动态记录在发电厂，主要用于记录诸如汽流、汽压、汽门位置，有功及无功功率输出，转子转速或频率以及主机组的励磁电压；在变电所，则用于记录主要线路的有功潮流、母线电压及频率、变压器电压分接头位置以及自动装置的动作行为等。
其特点是采样速度低(数秒一次)，全过程时间长。
2对电力系统故障动态过程记录的基本要求电力系统故障动态过程记录的主要任务是，记录系统大扰动如短路故障、系统振荡、频率崩溃、电压崩溃等发生后的有关系统电参量的变化过程及继电保护与安全自动装置的动作行为。
2.1当系统发生大扰动，包括在远方故障时，能自动地对扰动的全过程按要求进行记录，并当系统动态过程基本终止后，自动停止记录。
2.2存储容量应足够大，当系统连续发生大扰动时，应能无遗漏地记录每次系统大扰动发生后的全过程数据，并按要求输出历次扰动后的系统电参数(I、U、P、Q、f)及保护装置和安全自动装置的动作行为。
YS——8A（88）型电力故障录波测距装置作业指导书批准：审核：编写：福建省第一电力建设公司调试所1。
总则1.1主题内容及适用范围本指导书规定了YS—8A、YS—88型电力故障录波测距装置的检验内容、检验要求和试验接线。
本指导书适用于本调试所继电保护工作人员检验YS—8A、YS—88型电力故障录波测距置。
1. 2 通则1.2.1在检验前,工作负责人必须组织工作人员学习本指导书,要求理解熟悉本指导书。
1.2.2有关本指导书的说明:(1)本指导书是在产品出厂合格的前提厂编写的,因而在新安装时无合格证,试验项目要增加工厂出厂检验的全部项目。
其内容不包括在本指导书内。
(2)新安装验工作开始前，首先要详细检查出厂试验记录填写的项目与内容是否齐全，在证实所填的内容符合要求之后，才可按本规程顺序进行检验。
1.2.3为了保证检验质量,加快检验进度,执行本指导书时应注意如下问题:(1)所有的检验,都应在该组件或插件处于实际安装位置相一致的状态下进行。
(2)各检验单位应具专用的试验仪器。
1.2.4为防止损坏设备，应注意如下问题：（1）断开直流电后才允许插、拔插件。
（2）调试过程中发现有问题要先原因，不要频繁更换芯片。
必须更换芯片，要用专用起拔器。
应注意片插入的方向，插入芯片后需经第二人检查无误后，方可通电检验或使用。
（3）检验中尽量不使用烙铁，如组件损坏等必须进行焊接时，要用内热式带接地线烙铁或烙铁断电后再焊接。
替换的组件必须经老化筛选合格。
（4）打印机在通电状态下，不能强行转动走纸旋钮，走纸可通过打印机按键操作或停电后进行。
（5）用具有交流电源的电子仪器（如示波器、频率计等）测量电路参数时，电子仪器测量端子与电源侧绝缘必须良好，仪器外壳应与保护装置在同一点接地。
（6）插、拔插件必须有措施，防止因人身静电损坏集成电路芯片1.2.5每块插件应注意防尘，以免出现接触不良的现象。
1.2.6检验本装置时，除具备本指导书外，还应具备下列必要的规程和资料：国家电力调度通信中心编的《220——500KV电力系统故障动态记录技术准则》和《220——500KV电力系统故障动态记录装置检测要求》。

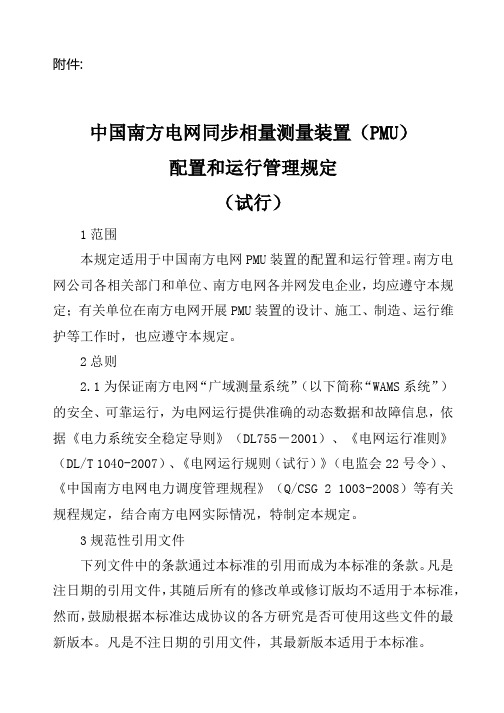

附件:中国南方电网同步相量测量装置（PMU）配置和运行管理规定（试行）1范围本规定适用于中国南方电网PMU装置的配置和运行管理。
南方电网公司各相关部门和单位、南方电网各并网发电企业，均应遵守本规定；有关单位在南方电网开展PMU装置的设计、施工、制造、运行维护等工作时，也应遵守本规定。
2总则2.1为保证南方电网“广域测量系统”（以下简称“WAMS系统”）的安全、可靠运行，为电网运行提供准确的动态数据和故障信息，依据《电力系统安全稳定导则》（DL755－2001）、《电网运行准则》（DL/T 1040-2007）、《电网运行规则（试行）》（电监会22号令）、《中国南方电网电力调度管理规程》（Q/CSG 2 1003-2008）等有关规程规定，结合南方电网实际情况，特制定本规定。
3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
IEEE C37.118- 2005 电力系统同步相量标准ANSI/IEEE C37.111-1991 电力系统暂态数据交换通用格式DL/T 478-2001 静态继电保护及安全自动装置通用技术条件GB/T 14285-2006 继电保护和安全自动装置技术规程国家电力监管委员会5号令电力二次系统安全防护规定南方电网电力二次系统安全防护技术实施规范DL 476-1992 电力系统实时数据通信应用层协议DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 553-1994 220kV～500kV电力系统故障动态记录技术准则DL/T 663-1999 220kV～500kV电力系统故障动态记录装置检测要求4术语和定义4.1相量 phasor正弦量的复数表示形式。
相量的模代表正弦量的有效值，相量的幅角代表正弦量的相角。
【技术规范标准】国家电网公司企业标准智能变电站继电保护技术规范xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv国家电网公司企业标准Q/GDW441—2010智能变电站继电保护技术规范Technical Specifications of Protection for Smart Substation2010-04-27发布2010-04-27实施国家电网公司发布目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4总则 (4)5继电保护及相关设备配置原则 (4)6继电保护装置及相关设备技术要求 (7)7继电保护信息交互原则 (12)8继电保护就地化实施原则 (13)附录A（规范性附录）支持通道可配置的扩展IEC60044-8协议帧格式 (14)附录B（资料性附录）3/2接线型式继电保护实施方案 (26)附录C（资料性附录）220kV及之上变电站双母线接线型式继电保护实施方案 (36)附录D（资料性附录）110（66）kV变电站实施方案 (41)编制说明 (45)前言为加快建设坚强智能电网，提高智能变电站建设效率和效益，按照“统一规划、统一标准、统一建设”的原则，特制定《智能变电站继电保护技术规范》，以规范智能变电站继电保护应用。
本标准编写格式和规则遵照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》的要求。
本标准针对智能变电站的特点，重点规范了继电保护配置原则、技术要求、信息交互原则以及电子式互感器、合且单元等相关设备配置原则及技术要求。
本标准附录A为规范性附录，附录B、C、D为资料性附录。
本标准由国家电力调度通信中心提出且负责解释。
本标准由国家电网公司科技部归口。
本标准主要起草单位：国家电力调度通信中心、浙江电力调度通信中心、天津电力调度通信中心、华北电力调度通信中心、华中电力调度通信中心、华东电力调度通信中心、江苏电力设计院、浙江电力设计院、河南电力设计院、四川电力设计院、东北电力调度通信中心、西北电力调度通信中心、河北电力调度通信中心、福建电力调度通信中心、河南电力调度通信中心、江苏电力调度通信中心、四川电力调度通信中心。
中华人民共和国电力行业标准220～500kV电力系统故障动态记录DL/T 553—94技术准则中华人民共和国电力工业部1994-11-07批准1995-04-01实施1电力系统的动态记录电力系统的动态记录分三种不同的功能。
1.1高速故障记录要求记录因短路故障或系统操作引起的、由线路分布参数参与作用在线路上出现的电流及电压暂态过程，主要用于检测新型高速继电保护及安全自动装置的动作行为，也可用以记录系统操作过电压和可能出现的铁磁谐振现象。
其特点是：采样速度高，一般采样频率不小于5kHz；全程记录时间短，例如不大于1s。
1.2故障动态过程记录记录因大扰动引起的系统电流、电压及其导出量，如有功功率、无功功率以及系统频率的全过程变化现象。
主要用于检测继电保护与安全自动装置的动作行为，了解系统暂(动)态过程中系统中各电参量的变化规律，校核电力系统计算程序及模型参数的正确性。
其特点是采样速度允许较低，一般不超过1.0kHz，但记录时间长，要直到暂态和频率大于0.1Hz的动态过程基本结束时才终止。
已在系统中普遍采用的各种类型的故障录波器及事件顺序记录仪均属于此一类别。
1.3长过程动态记录在发电厂，主要用于记录诸如汽流、汽压、汽门位置，有功及无功功率输出，转子转速或频率以及主机组的励磁电压；在变电所，则用于记录主要线路的有功潮流、母线电压及频率、变压器电压分接头位置以及自动装置的动作行为等。
其特点是采样速度低(数秒一次)，全过程时间长。
2对电力系统故障动态过程记录的基本要求电力系统故障动态过程记录的主要任务是，记录系统大扰动如短路故障、系统振荡、频率崩溃、电压崩溃等发生后的有关系统电参量的变化过程及继电保护与安全自动装置的动作行为。
2.1当系统发生大扰动，包括在远方故障时，能自动地对扰动的全过程按要求进行记录，并当系统动态过程基本终止后，自动停止记录。
2.2存储容量应足够大，当系统连续发生大扰动时，应能无遗漏地记录每次系统大扰动发生后的全过程数据，并按要求输出历次扰动后的系统电参数(I、U、P、Q、f)及保护装置和安全自动装置的动作行为。
中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置技术规范Technical specification for fault recorder and travelling wave faultlocation device of CSGQ/CSGICS备案号：目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 故障录波装置技术要求 (2)5 行波测距装置技术要求 (7)附录A HDR文件格式 (9)附录B 故障录波装置建模原则 (19)附录C 故障录波装置录波量接入原则 (21)前言为规范、指导南方电网110 kV及以上系统故障录波装置及行波测距装置选型配置，依据国家和行业的有关标准和规程，特制定本规范。
本规范的附录为资料性附录。
本规范由中国南方电网有限责任公司系统运行部提出。
本规范由中国南方电网有限责任公司系统运行部归口并解释。
本规范在起草的过程中得到了广东省电力设计研究院、广东电网公司、广西电网公司、云南电网公司、贵州电网公司和海南电网公司的大力支持。
本规范主要起草人：丁晓兵、庞学跃、刘玮、李一泉、邓小玉、刘千宽南方电网故障录波及行波测距装置技术规范1范围1.1本规范规定了南方电网公司范围内110kV及以上常规厂站故障录波装置和行波测距装置的技术标准和要求。
直流换流站录波装置和行波测距装置参照执行。
1.2本规范适用于南方电网公司范围内110kV及以上常规变电站的故障录波装置和行波测距装置新建、改造工程。
故障录波装置和行波测距装置的设计、施工、验收及运行维护应参照本规范执行。
1.3本规范与《中国南方电网继电保护通用技术规范》一起，构成故障录波装置和行波测距装置的全部技术要求。
2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
微机型继电保护校验规程一、执行规范：由于继电保护装置更新换代比较快且涉及面比较广，在工作中应熟悉局、部颁各种规程、以及相关文件：例：《微机继电保护装置运行管理规程》、《继电保护及安全自动装置运行规程》、《WXH—11型微机保护检验规程》、《WXB—11型微机保护检验规程》、《900型微机保护检验规程》、《220kV~500kV电力系统故障动态记录装置检测要求》、《新编保护继电器检验》、《防止电力生产重大事故的25项要求》、《电力系统继电保护及安全自动装置反事故措施要点汇编》、《继电保护二次回路校验规范》等为依据。
在实际工作中应以设计院图纸为准，参考厂家说明书、厂家图纸、出厂调试报告。
当发现设计有原理问题、不符合上述规章制度要求或与厂家设备有冲突等情况时有必要变更时与设计院协商请设计院出变更通知单。
接变更通知单后,再进行改动。
原则上必须按图施工、调试。
二、关于继电保护调试的有关规定：1、电厂的图纸，要由相应的负责人亲自审图并作问题记录。
并在设计图纸交底时提出，问题的提出及改变办法，要有记录并由当事人签字。
2、调试人员要绝对听从负责人的工作安排，各分项工作的负责人由本站负责人指派。
每项工作记录要清楚（试验人、负责人、使用仪器仪表）。
3、原始记录，要由本专业的专责工程师或班长作不定期检查。
发现问题或试验项目不全者，及时向调试所领导汇报。
由调试所领导研究按问题的轻重作出处理决定。
4、在此工程结束一个月内必须将试验报告出齐，并由专职工程师审核签字。
5、安全问题要由各负责人每周开一次安全会。
根据当时厂内情况，说明各项注意事项，并要有安全记录。
三、保护装置校验：1、微机保护装置校验1.1外观检查：a）装置的实际构成情况是否与设计相符合。
b）主要设备，辅助设备，导线与端子以及采用材料等的质量。
C）安装外部的质量。
d）与部颁现行规程或反事故措施、网（省）局事先提出的要求等是否相符合。
f）技术资料试验报告是否完整正确。
