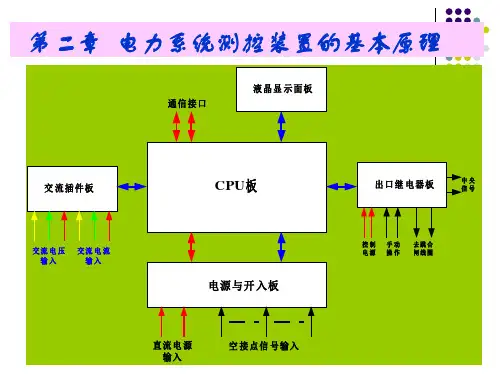

第2章 电力系统测控装置的基本原理

电力系统的基本原理和调控电力系统作为一项涉及广泛的工程和技术，其基本原理和调控是电力工程领域的重要内容之一。

它不仅关系到人们日常生活的方方面面，还关系到国家的经济发展和社会稳定。

因此，本文将从以下几个方面来介绍电力系统的基本原理和调控，以期为读者更好地理解电力系统提供帮助。

一、电力系统的基本原理电力系统是由发电厂、输电线路、配电站以及变电站等构成的一个集中化供电网络。

它的基本原理就是通过电能的传输来实现能源的供应。

电力系统的工作原理基于电磁感应的技术原理，即通过发电机将机械能转化为电能，再通过变压器将电能提高或降低到适合输电或配电的电压等级，最终送入用户家庭的电器设备中。

电力系统中的发电机是关键部件之一，它的工作原理是利用磁场和导体之间电磁感应的原理，即当导体在磁场中移动时会产生电势差。

发电机既可利用机械能（如水力、火力等）从动力源中产生旋转，也可以利用原子核反应产生热能从而转化为电能。

电力系统中的电线和变压器通常用于输电、配电和降压。

在输电过程中，电线将高压电能传输到较远的地方，并通过变压器将其转化为低压电能以便于用户使用。

变压器通过利用电磁感应的原理，将输入的电能转化成输出的电能，同时也能通过调整变压器的参数（如变比等）来调节电能的电压等级。

二、电力系统的负荷调控除了电力系统的基本原理外，电力系统的负荷调控也是非常重要的一环。

负荷调控是指根据用电情况和电网的安全运行要求，采用各种调节措施控制电网的负荷变化，保证电网稳定运行的过程。

在电力系统的负荷调控中，一般采用的方法有分时段调峰、网内调节、互联互通和计划停电等。

其中，分时段调峰主要是指在用电高峰时段采用不同的电价，以调节用户用电行为，达到减少负荷峰值的效果。

网内调节是指在电网内部使用降压器或调压器来调节电能的电压等级，以保证电网的稳定性。

互联互通是指电网之间相互支援和互相调节，以保证电网工作的总体平衡和可靠性。

计划停电是指在紧急情况下，根据实际情况和需求对电力设备的运行进行有序停电，以减轻电网压力和保护设备安全。

电力系统自动装置原理电力系统自动装置是一种高科技电气装置，它的作用是消除电力系统中出现的故障，确保电力系统运行安全可靠，提高电力系统的自动化程度。

电力系统自动装置应用广泛，包括变电站自动化、电力线路故障隔离、保护配电系统、自动调控电力负载等。

下面将详细介绍电力系统自动装置的原理。

1. 电力系统自动装置的分类电力系统自动装置按照作用原理可以分为三种：（1）过电流保护过电流保护是一种常见的保护方式，它通过检测电路中的电流大小来判断是否存在故障。

当电流大于额定值或持续时间超过一定时间时，保护装置会触发，使故障线路与电力系统隔离。

（2）差动保护差动保护是一种常用的变压器保护和母线保护方式，它是通过检测两侧的电流差异，判断电路是否存在故障，来实现快速隔离故障电路。

（3）接地保护接地保护是针对系统接地故障而设计的保护装置，它是通过检测系统中的接地电流大小和存在的故障类型来进行分析，针对不同类型的故障进行自动隔离和恢复。

2. 电力系统自动装置的工作原理电力系统自动装置的工作原理主要包括三个步骤：检测、判断和操作。

（1）检测电力系统自动装置通过传感器或直接连接到线路的电流和电压信号检测电力系统中的各种信号，如故障电流、电压等。

（2）判断当检测到电力系统中存在异常信号时，电力系统自动装置会进行判断，判断出异常信号的类型和位置，并作出相应的处理。

例如，若判断出存在过电流故障，就会针对不同类型的故障进行不同的处理，如瞬时短路、接地故障或欠电压故障。

（3）操作电力系统自动装置会根据判断结果对电力系统进行相应的操作，如切断故障电路、自动重建回路、调整电力系统运行状态等，保证电力系统的运行安全和可靠性。

3. 电力系统自动装置的优点电力系统自动装置具有以下优点：（1）自动化程度高，能够快速准确地诊断和处理电力系统的各种故障。

（2）具有可靠性强的故障传递能力，当有部分装置发生故障时，其余装置仍能正常工作。

（3）能够大幅度提高电力系统的运行效率，减少电力损耗和能源浪费。

电力系统自动装置原理电力系统自动装置是指利用自动化技术，对电力系统进行监测、控制和保护的装置。

它可以实现对电力系统的实时监测，及时发现故障并采取相应的措施，保障电力系统的安全稳定运行。

本文将从电力系统自动装置的原理入手，对其工作原理进行详细介绍。

首先，电力系统自动装置的原理基于电力系统的特点和运行需求。

电力系统是由发电厂、变电站、输电线路和配电设备等组成的复杂系统，其运行需要保持稳定的电压、频率和功率因数。

同时，电力系统还面临着各种故障和突发事件的影响，如短路、过载、接地故障等。

因此，电力系统自动装置需要具备对电力系统各种参数和状态进行监测和分析的能力，能够根据系统运行情况进行自动调节和控制。

其次，电力系统自动装置的原理基于先进的传感器和监测设备。

电力系统自动装置需要通过传感器对电力系统的各项参数进行实时监测，如电压、电流、频率、功率因数等。

这些传感器可以将监测到的数据传输给自动装置的控制器，实现对电力系统运行状态的实时监测。

同时，监测设备还可以对电力系统的各种故障和异常情况进行检测和诊断，为自动装置的控制和保护提供准确的依据。

此外，电力系统自动装置的原理基于先进的控制算法和逻辑。

自动装置需要根据监测到的数据和系统运行状态，通过预设的控制算法和逻辑进行分析和判断，实现对电力系统的自动控制和保护。

例如，当监测到电力系统发生过载或短路时，自动装置可以根据预设的保护逻辑，迅速切除故障部分，保护系统设备不受损坏。

同时，自动装置还可以根据系统运行需求，实现对电力系统的自动调节和优化，提高系统的运行效率和稳定性。

最后，电力系统自动装置的原理基于先进的通信技术和网络系统。

随着信息技术的发展，电力系统自动装置还需要具备远程通信和监控能力，实现对分布式电力系统的远程监测和控制。

通过先进的通信技术和网络系统，自动装置可以实现与电力系统各个部分的信息交互和数据传输，及时掌握系统运行情况，实现对电力系统的远程监控和调度。

电力系统自动装置原理知识点[文]1. 电力系统自动装置的定义电力系统自动装置是指一种通过自动化技术对电力系统进行监测、控制和保护的装置。

它能够对电力系统的电源、传输电网、电力负荷等进行监测，及时发现和处理电力系统中出现的故障或异常情况，确保电力系统的稳定运行。

(1) 监测：对电力系统中的电源、输电线路、变电站和电力负荷等进行实时监测和数据采集，获取电力系统的电量、电压、电流、频率等参数。

(2) 控制：通过电力系统自动装置对电力系统进行控制，如对输电线路的电压、电流、电力因数进行调节、将备用电源接入电网、调节并控制电力负荷。

(3) 保护：对电力系统中的设备和电力负荷进行保护，如对输电线路、变电站和电力设备进行过载保护、短路保护、地闸保护等。

(1) 发电厂自动装置：发电厂自动装置主要负责发电机的控制、保护和监测等任务，包括电机启动、电压调节、频率调节、过载保护、欠电压保护等。

(3) 输电线路自动装置：输电线路自动装置主要负责对电力系统输电线路的监测、保护和控制，如输电线路的电流、电压、功率、电力因数调节和无功补偿等。

(1) 自动化程度高：采用电力系统自动装置能够实现电力系统的自动化控制和保护，提高电力系统的运行效率和稳定性。

(2) 操作简便：电力系统自动装置具有易于操作和维护的特点，方便电力工程师的日常工作和维护。

(3) 节省能源：电力系统自动装置能够对电力系统的参数进行自动化调节，合理分配电力资源和负荷，节约电力资源和能源。

6. 总结电力系统自动装置是一种重要的电力系统控制、保护和监测装置，能够通过自动化技术实现电力系统的自动化控制和保护，提高电力系统的稳定性和运行效率。

电力系统自动装置具有自动化程度高、操作简便、节省能源、提高电力系统可靠性和稳定性等优点，是电力系统不可或缺的核心设备之一。

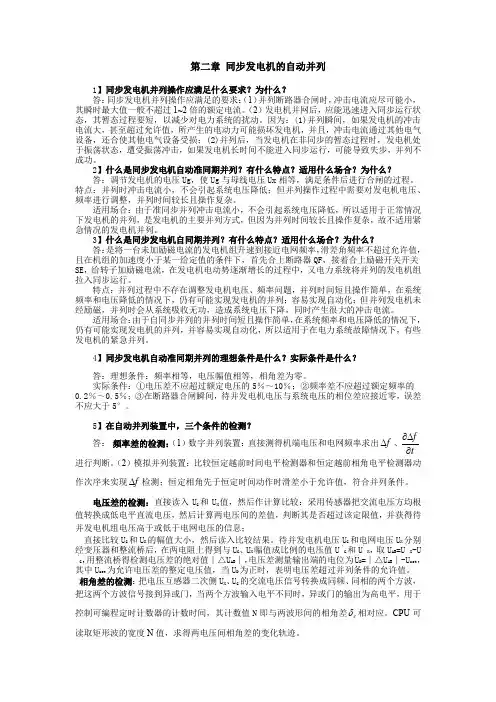

第二章同步发电机的自动并列1】同步发电机并列操作应满足什么要求？为什么？答：同步发电机并列操作应满足的要求：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。

（2）发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为：(1)并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损；(2)并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

2】什么是同步发电机自动准同期并列？有什么特点？适用什么场合？为什么？ 答：调节发电机的电压Ug ，使Ug 与母线电压Ux 相等，满足条件后进行合闸的过程。

特点：并列时冲击电流小，不会引起系统电压降低；但并列操作过程中需要对发电机电压、频率进行调整，并列时间较长且操作复杂。

适用场合：由于准同步并列冲击电流小，不会引起系统电压降低，所以适用于正常情况下发电机的并列，是发电机的主要并列方式，但因为并列时间较长且操作复杂，故不适用紧急情况的发电机并列。

3】什么是同步发电机自同期并列？有什么特点？适用什么场合？为什么？答：是将一台未加励磁电流的发电机组升速到接近电网频率，滑差角频率不超过允许值，且在机组的加速度小于某一给定值的条件下，首先合上断路器QF ，接着合上励磁开关开关SE ，给转子加励磁电流，在发电机电动势逐渐增长的过程中，又电力系统将并列的发电机组拉入同步运行。

特点：并列过程中不存在调整发电机电压、频率问题，并列时间短且操作简单，在系统频率和电压降低的情况下，仍有可能实现发电机的并列；容易实现自动化；但并列发电机未经励磁，并列时会从系统吸收无功，造成系统电压下降，同时产生很大的冲击电流。

适用场合：由于自同步并列的并列时间短且操作简单，在系统频率和电压降低的情况下，仍有可能实现发电机的并列，并容易实现自动化，所以适用于在电力系统故障情况下，有些发电机的紧急并列。

电力系统测控保护装置汇报人：日期:contents •电力系统测控保护装置概述•电力系统测控保护装置的技术原理•电力系统测控保护装置的应用场景•电力系统测控保护装置的设备选型与配置目录contents •电力系统测控保护装置的运行维护与故障处理•电力系统测控保护装置的未来发展与挑战目录01电力系统测控保护装置概述定义电力系统测控保护装置是一种用于电力系统中监测、控制和保护的设备，以确保电力系统的安全、稳定和可靠运行。

作用电力系统测控保护装置的主要作用是监测电力系统的运行状态，控制电力设备的运行，并在发生故障时及时切断故障部分，保护整个电力系统的安全。

定义与作用组成与结构组成电力系统测控保护装置主要由传感器、控制器、执行器和通信接口等组成。

传感器用于监测电力设备的运行状态，控制器负责对传感器采集的数据进行分析和处理，执行器根据控制器的指令对电力设备进行控制，通信接口则负责各部分之间的数据传输和信息交互。

结构电力系统测控保护装置的结构通常采用模块化设计，各部分之间通过一定的接口进行连接和通信。

这种结构方式可以方便地进行设备的升级和维护，提高设备的可靠性和稳定性。

发展历程电力系统测控保护装置的发展经历了多个阶段。

最初，人们主要依靠手动操作来控制电力设备，随着技术的发展，逐渐实现了自动化控制和保护。

近年来，随着人工智能、物联网等技术的不断发展，电力系统测控保护装置的技术水平也不断提高，智能化、网络化、可靠性等成为当前研究的重点。

发展趋势未来，电力系统测控保护装置将朝着更加智能化、网络化、可靠性更高的方向发展。

同时，随着新能源、智能电网等新技术的发展，电力系统测控保护装置的应用领域也将不断拓展，为电力系统的安全、稳定和可靠运行提供更加有力的保障。

发展历程与趋势02电力系统测控保护装置的技术原理定义01遥测技术是一种电力系统测控保护装置中的重要技术，主要通过通信手段实现远程测量和控制，能够实时监测电力系统的运行状态。

电力系统自动装置原理
电力系统自动装置原理是指利用电气传动和控制技术对电力系统的运行进行监控、控制和保护的一套技术系统。

其包括各种自动装置及所需的电源、灯光、信号、指示器等各种设备，它是保证电力系统工作稳定、可靠的关键设备，具有很高的安全性和可靠性。

其中，自动装置是自动化工程设备中最基本的部分，它能够根据瞬态过程的特点自行完成相应的判断和动作，自动对电力系统进行控制和保护，从而减轻操作员的负担。

电力系统自动装置分为保护、自动控制和辅助设备三种类型，每种类型都有其独特的原理。

保护装置的原理是通过对电力系统中各种故障状态进行检测，当电力系统出现故障时以最短的时间将故障分离出去，从而保护系统的正常运行。

保护装置的种类比较繁多，但其原理都是相似的，都是通过对电流、电压、功率等参数进行检测，并与预设参数进行比较，以判断是否存在故障，并触发相应的保护动作，从而避免故障向系统传递，减轻对电力系统的影响。

自动控制装置的原理则是根据电力系统的工作条件、设定值和控制规律，对电力系统进行控制，以达到系统的最佳运行状态。

其主要特点是具有自动调整功能，它能够以较高的速度、精度、稳定性来自动完成各种电力系统的控制任务，提高电力系统的可靠性和运行效率。

辅助装置的原理主要是通过对电力系统进行测量、计算、记录和报告等手段，获取电力系统的各项参数数据，以提供控制保护、预警报警、运行维护等方面的支持。

辅助装置还可以对电力系统进行实时监测、故障诊断和状态评估，以提高系统的可靠性和运行效率。

总之，电力系统自动装置原理是一种基于电气传动和控制技术的电力系统监测、控制和保护技术，它具有很高的安全性和可靠性，在电力系统的规划、设计和运行中起着至关重要的作用。

电力系统自动装置原理知识点电力系统自动装置原理是指通过电力系统的监测、保护、控制等设备来实现电力系统的自动化运行。

它能够实时监测电力系统的状态和参数，并根据设定的逻辑和策略进行保护和控制操作，以确保电力系统的安全稳定运行。

下面将详细介绍电力系统自动装置原理的相关知识点。

一、电力系统自动装置的分类1.监测装置：用于实时监测电网的电压、电流、频率、功率等参数，通常包括电能表、电流互感器、电压互感器、数字及模拟量传感器等。

2.保护装置：用于实现电力系统的过电流保护、跳闸保护、接地保护等功能，通常包括继电保护装置、保护继电器等。

3.控制装置：用于实现电力系统的继电控制、重合闸控制、柜内控制等功能，通常包括继电控制装置、远动装置等。

4.辅助装置：用于辅助监测、保护和控制装置的运行，通常包括组合仪表、RTU装置、通讯设备、故障录波器等。

二、电力系统自动装置的工作原理1.监测装置的工作原理：将监测装置与电力系统的测量点相连，通过传感器将电能、电流、电压等参数转化为电信号，并送入测量装置，经过放大、滤波、数字转换等处理后，得到与电力系统参数相关的信息。

2.保护装置的工作原理：将保护装置与电力系统的主要设备相连，通过传感器将电流、电压等参数转化为电信号，并送入保护装置中，经过比较、判别等处理后，得到保护动作信号，控制断路器等设备进行跳闸保护。

3.控制装置的工作原理：将控制装置与电力系统的控制设备相连，通过接受上级控制信号或自动逻辑控制信号，对电力系统的断路器、隔离开关等设备进行控制操作。

4.辅助装置的工作原理：将辅助装置与监测、保护和控制装置相连，通过通讯设备实现与上级或下级系统之间的数据传输和命令控制，为自动装置的运行提供支持和保障。

三、电力系统自动装置的应用范围1.电力系统的监测：通过实时监测电能、电压、电流、频率、功率因数等参数，了解电网的运行状态和负荷情况，为电力系统的管理和调度提供数据支持。

2.电力系统的保护：通过实时监测电力系统的电流、电压等参数，及时发现电力系统中的故障和异常情况，并对故障设备进行跳闸保护，以防止故障扩大和对电力系统的危害。

保护测控装置原理保护测控装置在电力系统中起着至关重要的作用，它能够监测电力设备的状态、检测异常情况并采取措施，实现对电力系统的保护和控制。

本文将介绍保护测控装置的基本原理以及其在电力系统中的应用。

一、保护测控装置的基本原理保护测控装置主要通过采集电力系统中的电流、电压、功率等数据，对这些数据进行处理和分析，判断电力设备是否存在异常情况，并采取相应的保护措施。

具体而言，保护测控装置的原理包括以下几个方面：1. 信号采集：保护测控装置通过传感器采集电力系统中的电流、电压等信号。

传感器将这些信号转化为可被电路处理的电信号，并通过连接线缆传送给测控装置。

2. 信号处理：保护测控装置对采集到的信号进行处理。

它可以通过滤波、放大、采样等方式对信号进行处理和优化，以确保后续的分析和判断能够得到准确的结果。

3. 信号分析：处理后的信号将被送入保护测控装置的分析模块。

在这个模块中，装置将对信号进行数字化处理，并进行复杂的算法运算，以实现对电力设备状态的判断和分析。

4. 故障检测：保护测控装置通过对电力系统中的信号进行分析和对比，可以判断电力设备是否发生了故障。

例如，当电流超过额定值或电压异常时，保护装置将根据事先设置的保护策略来判断是否需要采取措施。

5. 保护措施：在检测到电力设备存在故障情况时，保护测控装置将采取相应的保护措施，以防止故障进一步扩大或导致更严重的后果。

例如，可以切断故障电流，断开电源或触发报警等。

二、保护测控装置在电力系统中的应用保护测控装置在电力系统中有广泛的应用，它可以应用于各种电力设备，保护电力系统的正常运行。

以下是保护测控装置在不同电力设备上的应用举例：1. 保护变压器：保护测控装置可以监测变压器的电流、温度、局部放电等参数，并及时判断是否存在内部故障。

当发生故障时，保护测控装置可以切断电源，保护变压器免受进一步损坏。

2. 保护发电机：对于发电机而言，保护测控装置可以监测发电机的转速、电压、电流等参数，判断发电机是否存在过载、短路等故障。

电力系统自动装置原理
电力系统自动装置是指在电力系统中，通过各种自动装置和保护设备来实现对电力系统的监测、控制和保护。

其原理是利用各种电气、电子设备和控制系统，对电力系统中的各种故障和异常情况进行监测和判断，然后采取相应的措施，以确保电力系统的安全、稳定和可靠运行。

首先，电力系统自动装置需要实时监测电力系统的各种参数，如电压、电流、频率、功率因数等。

通过各种传感器和监测装置，可以实时获取电力系统的运行状态，及时发现电力系统中的异常情况。

其次，电力系统自动装置需要对电力系统中的各种故障和异常情况进行判断和识别。

通过对监测到的各种参数进行分析，可以判断出电力系统中是否存在短路、过载、接地故障等情况，从而及时采取相应的保护措施。

然后，电力系统自动装置需要实现对电力系统的控制。

一旦发现电力系统中存在故障或异常情况，自动装置需要能够自动切除故障部分，实现对电力系统的局部或整体控制，以防止故障扩大，保证电力系统的安全运行。

最后，电力系统自动装置需要实现对电力系统的保护。

通过各种保护装置和自动开关，可以对电力系统中的各种设备和线路进行保护，确保在发生故障时能够及时切除故障部分，保护设备和线路不受损坏。

总之，电力系统自动装置的原理是通过实时监测、判断、控制和保护，对电力系统进行全面的监测和保护，以确保电力系统的安全、稳定和可靠运行。

这不仅提高了电力系统的运行效率，也保障了电力系统的安全性，对于现代化电力系统的建设和运行具有重要意义。

测控系统的基本原理
测控系统是即“测”又“控”的系统，依据被控对象被控参数的检测结果，按照人们预期的目标对被控对象实施控制。

测控系统的基本原理可以分为以下几个步骤：
1. 检测：通过各种传感器、仪表等设备，将被控对象的各种参数（如温度、压力、流量等）转换成可测量的电信号或其它形式的信号。

2. 传输：将检测到的信号传输到控制器或其它处理设备，以便对信号进行处理和分析。

3. 处理：对接收到的信号进行滤波、放大、运算等处理，以提取出有用的信息。

4. 控制：根据处理后的信息，控制器或控制系统会输出相应的控制信号，调整被控对象的运行状态，使其达到人们预期的目标。

测控系统的应用非常广泛，可以用于工业控制、航空航天、能源、交通等多个领域，实现对设备运行状态的监测和控制，提高生产效率和安全性。
