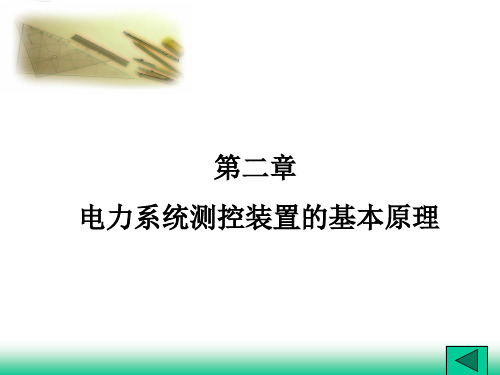

第二章 电力系统测控装置的基本原理

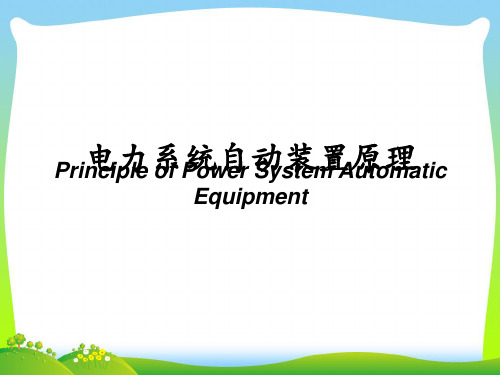

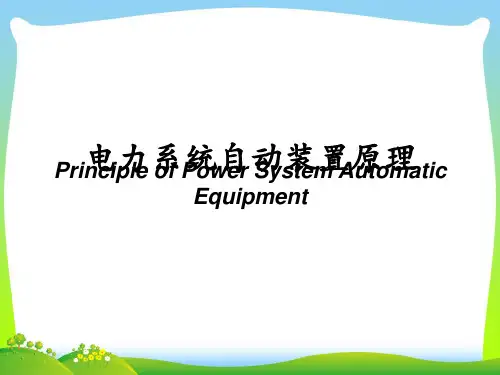

电力系统自动装置原理电力系统自动装置是指利用自动化技术，对电力系统进行监测、控制和保护的装置。

它可以实现对电力系统的实时监测，及时发现故障并采取相应的措施，保障电力系统的安全稳定运行。

本文将从电力系统自动装置的原理入手，对其工作原理进行详细介绍。

首先，电力系统自动装置的原理基于电力系统的特点和运行需求。

电力系统是由发电厂、变电站、输电线路和配电设备等组成的复杂系统，其运行需要保持稳定的电压、频率和功率因数。

同时，电力系统还面临着各种故障和突发事件的影响，如短路、过载、接地故障等。

因此，电力系统自动装置需要具备对电力系统各种参数和状态进行监测和分析的能力，能够根据系统运行情况进行自动调节和控制。

其次，电力系统自动装置的原理基于先进的传感器和监测设备。

电力系统自动装置需要通过传感器对电力系统的各项参数进行实时监测，如电压、电流、频率、功率因数等。

这些传感器可以将监测到的数据传输给自动装置的控制器，实现对电力系统运行状态的实时监测。

同时，监测设备还可以对电力系统的各种故障和异常情况进行检测和诊断，为自动装置的控制和保护提供准确的依据。

此外，电力系统自动装置的原理基于先进的控制算法和逻辑。

自动装置需要根据监测到的数据和系统运行状态，通过预设的控制算法和逻辑进行分析和判断，实现对电力系统的自动控制和保护。

例如，当监测到电力系统发生过载或短路时，自动装置可以根据预设的保护逻辑，迅速切除故障部分，保护系统设备不受损坏。

同时，自动装置还可以根据系统运行需求，实现对电力系统的自动调节和优化，提高系统的运行效率和稳定性。

最后，电力系统自动装置的原理基于先进的通信技术和网络系统。

随着信息技术的发展，电力系统自动装置还需要具备远程通信和监控能力，实现对分布式电力系统的远程监测和控制。

通过先进的通信技术和网络系统，自动装置可以实现与电力系统各个部分的信息交互和数据传输，及时掌握系统运行情况，实现对电力系统的远程监控和调度。

测控电路1. 引言测控电路是一种应用广泛的电子电路，用于测量和控制各种物理量。

在现代工业、科研和仪器仪表中，测控电路扮演着重要的角色。

本文将介绍测控电路的基本原理、常见元件和设计考虑因素。

2. 测量电路测量电路是测控电路中的核心部分，它用于测量各种物理量，如电压、电流、温度、压力等。

常见的测量电路包括电压分压电路、电流测量电路、电桥电路等。

2.1 电压分压电路电压分压电路是一种常见的测量电路，它通过使用电阻器将被测电压降低到适合测量范围内。

电压分压电路可以使用电阻分压原理或者电容分压原理实现。

电阻分压原理是使用串联电阻来实现电压分压，根据欧姆定律，电阻与电压成正比关系。

电阻分压电路可以灵活调整分压比例，适用于各种电压范围的测量。

电容分压原理是利用电容器的电压分压特性实现电压分压。

通过选择合适的电容比例，可以实现不同范围的电压测量。

电容分压电路对输入阻抗要求较高，适用于高阻抗源测量。

2.2 电流测量电路电流测量电路用于测量电路中的电流大小。

电流测量电路采用电阻器、电流互感器等元件来实现电流的测量。

电阻器法是最常见的电流测量方法之一。

通过串联电阻器，将待测电流转化为电压信号进行测量。

根据欧姆定律，电流与电压成反比关系，因此可以根据电压信号求出电流大小。

电流互感器是一种特殊的电流测量元件，通过互感原理实现电流的测量。

电流互感器主要由铁芯和线圈组成，当被测电流通过线圈时，会在铁芯中产生磁感应强度变化，通过测量磁感应强度的变化来求解电流大小。

2.3 电桥电路电桥电路是一种精密测量电路，常用于测量阻抗、电容和电感等物理量。

电桥电路的核心是利用电阻和电压的平衡关系来实现测量。

常见的电桥电路包括维尔斯顿电桥、韦斯通电桥和麦克斯韦电桥等。

电桥电路通过调整电桥上的元件值，使得电桥平衡，从而测量待测物理量。

3. 控制电路控制电路是测控电路中的另一个重要组成部分，它用于控制各种设备和系统的操作。

常见的控制电路包括开关电路、比较器电路和放大器电路等。

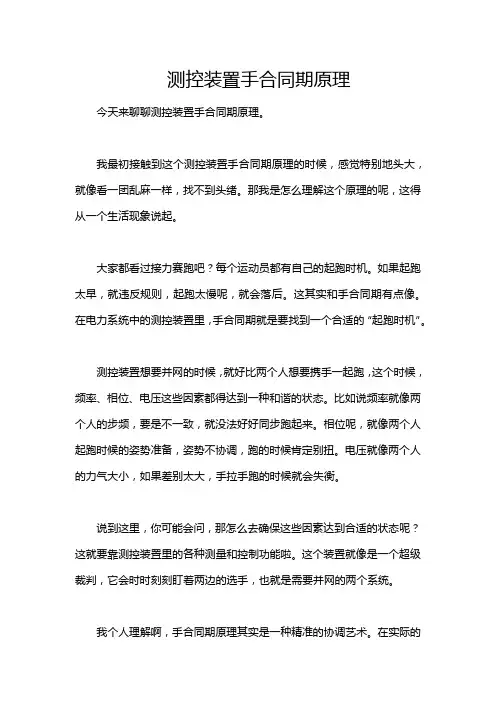

测控装置手合同期原理今天来聊聊测控装置手合同期原理。

我最初接触到这个测控装置手合同期原理的时候，感觉特别地头大，就像看一团乱麻一样，找不到头绪。

那我是怎么理解这个原理的呢，这得从一个生活现象说起。

大家都看过接力赛跑吧？每个运动员都有自己的起跑时机。

如果起跑太早，就违反规则，起跑太慢呢，就会落后。

这其实和手合同期有点像。

在电力系统中的测控装置里，手合同期就是要找到一个合适的“起跑时机”。

测控装置想要并网的时候，就好比两个人想要携手一起跑，这个时候，频率、相位、电压这些因素都得达到一种和谐的状态。

比如说频率就像两个人的步频，要是不一致，就没法好好同步跑起来。

相位呢，就像两个人起跑时候的姿势准备，姿势不协调，跑的时候肯定别扭。

电压就像两个人的力气大小，如果差别太大，手拉手跑的时候就会失衡。

说到这里，你可能会问，那怎么去确保这些因素达到合适的状态呢？这就要靠测控装置里的各种测量和控制功能啦。

这个装置就像是一个超级裁判，它会时时刻刻盯着两边的选手，也就是需要并网的两个系统。

我个人理解啊，手合同期原理其实是一种精准的协调艺术。

在实际的电力系统应用中，当一个小的发电站想要并入大电网的时候，这种手合同期原理就发挥大作用了。

如果不按照这个原理做到很好的同期，就可能产生冲击电流，这就像两个人用力方向相反在拔河一样，会对整个线路造成损害。

但是老实说，我一开始也不明白为什么在一些复杂的电力网络结构下，还能准确地做到手合同期呢。

后来我才知道这背后是依靠一系列先进的算法和硬件支持的。

这就像是在一个超级复杂的舞蹈编排中，虽然舞者众多，但是靠着精心设计的舞蹈步骤（算法）和各种辅助工具（硬件），大家还能整齐划一。

作为一个在学习这个原理路上的人，我也深知可能还有很多复杂的情况我没遇到。

我想和大家分享的就是，这个原理在电力安全、高效运行方面是有非常大的实用价值的。

在学习这个原理的过程中，多想想生活中的那些协调、同步的场景，对于理解它是很有帮助的。

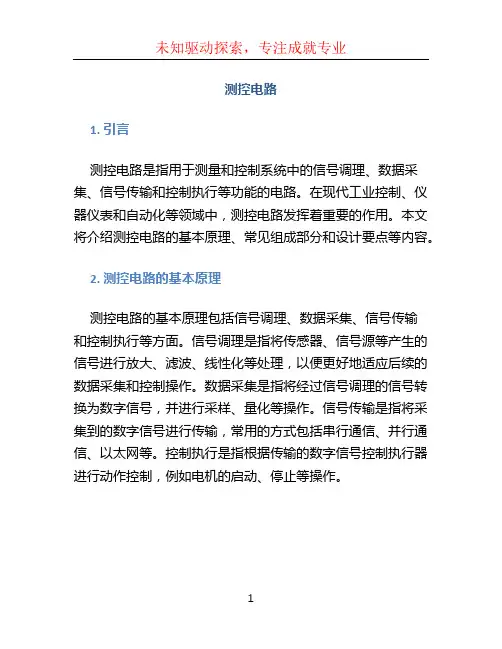

测控电路1. 引言测控电路是指用于测量和控制系统中的信号调理、数据采集、信号传输和控制执行等功能的电路。

在现代工业控制、仪器仪表和自动化等领域中，测控电路发挥着重要的作用。

本文将介绍测控电路的基本原理、常见组成部分和设计要点等内容。

2. 测控电路的基本原理测控电路的基本原理包括信号调理、数据采集、信号传输和控制执行等方面。

信号调理是指将传感器、信号源等产生的信号进行放大、滤波、线性化等处理，以便更好地适应后续的数据采集和控制操作。

数据采集是指将经过信号调理的信号转换为数字信号，并进行采样、量化等操作。

信号传输是指将采集到的数字信号进行传输，常用的方式包括串行通信、并行通信、以太网等。

控制执行是指根据传输的数字信号控制执行器进行动作控制，例如电机的启动、停止等操作。

3. 测控电路的组成部分测控电路的组成部分主要包括传感器、信号调理电路、数据采集器、数据传输模块和执行控制器等。

3.1 传感器传感器是将被测量的物理量转换为电信号的装置，常见的传感器包括温度传感器、压力传感器、光电传感器等。

传感器的选择应根据被测量的物理量和测量要求进行，例如在温度测量中可以选择热电偶传感器或者热敏电阻传感器。

3.2 信号调理电路信号调理电路用于对传感器输出的信号进行放大、滤波、线性化等处理，以适应后续的数据采集和控制操作。

常见的信号调理电路包括放大电路、滤波电路和线性化电路等。

放大电路可以根据传感器输出的信号进行放大，以增加测量的精度。

滤波电路可以通过滤除高频噪声和杂散信号，提高测量的稳定性。

线性化电路可以将非线性的传感器输出信号转换为线性信号，以便后续的处理和分析。

3.3 数据采集器数据采集器用于将经过信号调理的信号转换为数字信号，并进行采样和量化等操作。

数据采集器可以根据采集的信号类型选择合适的转换方式，常见的转换方式包括模数转换和频率转换等。

模数转换器可以将连续变化的模拟信号转换为离散的数字信号，频率转换器可以将频率变化的信号转换为数字信号。

电力系统测控保护装置汇报人：日期:contents •电力系统测控保护装置概述•电力系统测控保护装置的技术原理•电力系统测控保护装置的应用场景•电力系统测控保护装置的设备选型与配置目录contents •电力系统测控保护装置的运行维护与故障处理•电力系统测控保护装置的未来发展与挑战目录01电力系统测控保护装置概述定义电力系统测控保护装置是一种用于电力系统中监测、控制和保护的设备，以确保电力系统的安全、稳定和可靠运行。

作用电力系统测控保护装置的主要作用是监测电力系统的运行状态，控制电力设备的运行，并在发生故障时及时切断故障部分，保护整个电力系统的安全。

定义与作用组成与结构组成电力系统测控保护装置主要由传感器、控制器、执行器和通信接口等组成。

传感器用于监测电力设备的运行状态，控制器负责对传感器采集的数据进行分析和处理，执行器根据控制器的指令对电力设备进行控制，通信接口则负责各部分之间的数据传输和信息交互。

结构电力系统测控保护装置的结构通常采用模块化设计，各部分之间通过一定的接口进行连接和通信。

这种结构方式可以方便地进行设备的升级和维护，提高设备的可靠性和稳定性。

发展历程电力系统测控保护装置的发展经历了多个阶段。

最初，人们主要依靠手动操作来控制电力设备，随着技术的发展，逐渐实现了自动化控制和保护。

近年来，随着人工智能、物联网等技术的不断发展，电力系统测控保护装置的技术水平也不断提高，智能化、网络化、可靠性等成为当前研究的重点。

发展趋势未来，电力系统测控保护装置将朝着更加智能化、网络化、可靠性更高的方向发展。

同时，随着新能源、智能电网等新技术的发展，电力系统测控保护装置的应用领域也将不断拓展，为电力系统的安全、稳定和可靠运行提供更加有力的保障。

发展历程与趋势02电力系统测控保护装置的技术原理定义01遥测技术是一种电力系统测控保护装置中的重要技术，主要通过通信手段实现远程测量和控制，能够实时监测电力系统的运行状态。

电力系统自动装置原理知识点电力系统自动装置原理是指通过电力系统的监测、保护、控制等设备来实现电力系统的自动化运行。

它能够实时监测电力系统的状态和参数，并根据设定的逻辑和策略进行保护和控制操作，以确保电力系统的安全稳定运行。

下面将详细介绍电力系统自动装置原理的相关知识点。

一、电力系统自动装置的分类1.监测装置：用于实时监测电网的电压、电流、频率、功率等参数，通常包括电能表、电流互感器、电压互感器、数字及模拟量传感器等。

2.保护装置：用于实现电力系统的过电流保护、跳闸保护、接地保护等功能，通常包括继电保护装置、保护继电器等。

3.控制装置：用于实现电力系统的继电控制、重合闸控制、柜内控制等功能，通常包括继电控制装置、远动装置等。

4.辅助装置：用于辅助监测、保护和控制装置的运行，通常包括组合仪表、RTU装置、通讯设备、故障录波器等。

二、电力系统自动装置的工作原理1.监测装置的工作原理：将监测装置与电力系统的测量点相连，通过传感器将电能、电流、电压等参数转化为电信号，并送入测量装置，经过放大、滤波、数字转换等处理后，得到与电力系统参数相关的信息。

2.保护装置的工作原理：将保护装置与电力系统的主要设备相连，通过传感器将电流、电压等参数转化为电信号，并送入保护装置中，经过比较、判别等处理后，得到保护动作信号，控制断路器等设备进行跳闸保护。

3.控制装置的工作原理：将控制装置与电力系统的控制设备相连，通过接受上级控制信号或自动逻辑控制信号，对电力系统的断路器、隔离开关等设备进行控制操作。

4.辅助装置的工作原理：将辅助装置与监测、保护和控制装置相连，通过通讯设备实现与上级或下级系统之间的数据传输和命令控制，为自动装置的运行提供支持和保障。

三、电力系统自动装置的应用范围1.电力系统的监测：通过实时监测电能、电压、电流、频率、功率因数等参数，了解电网的运行状态和负荷情况，为电力系统的管理和调度提供数据支持。

2.电力系统的保护：通过实时监测电力系统的电流、电压等参数，及时发现电力系统中的故障和异常情况，并对故障设备进行跳闸保护，以防止故障扩大和对电力系统的危害。
